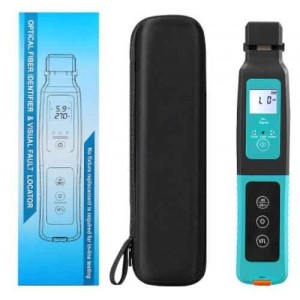

Ідентифікатор активного оптичного волокна ALT FI-4

Ідентифікатор активного оптичного волокна ALT FI-4 — це професійний портативний прилад для неруйнівного визначення активності оптичної лінії, напрямку передавання сигналу та розпізнавання модульованих тестових частот. Пристрій призначений для монтажу, діагностики й технічного обслуговування волоконно-оптичних ліній зв’язку без необхідності розривати з’єднання або відключати абонентів.

ALT FI-4 дає змогу швидко визначити, чи передається оптичний сигнал у досліджуваному волокні, встановити напрямок його поширення та ідентифікувати службову модуляцію 270 Гц, 1 кГц або 2 кГц. Такі можливості особливо важливі під час роботи в оптичних кросах, муфтах, розподільчих шафах і кабельних вузлах, де одночасно розміщено багато волокон і необхідно знайти конкретну активну лінію.

Прилад підтримує як одномодові, так і багатомодові оптичні волокна. Вимірювання виконується без розрізання кабелю: волокно встановлюється у відповідний затискач, після чого ідентифікатор реєструє частину оптичного випромінювання, що виходить через контрольований мікровигин. Завдяки цьому монтажник може перевіряти активні лінії без від’єднання конекторів і без переривання передавання даних.

Окрім функції ідентифікатора волокна, ALT FI-4 оснащений вбудованим візуальним локатором пошкоджень VFL. Джерело червоного світла працює на довжині хвилі 650 нм і має потужність 10 мВт. Воно використовується для пошуку обривів, сильних вигинів, неякісних з’єднань та ідентифікації потрібного волокна на коротких ділянках.

Основні можливості ALT FI-4

• неруйнівна перевірка активності оптичного волокна;
• визначення напрямку поширення оптичного сигналу;
• робота з одномодовим і багатомодовим волокном;
• автоматичне розпізнавання модульованих сигналів 270 Гц / 1 кГц / 2 кГц;
• робочий діапазон довжин хвиль 800–1700 нм;
• діапазон чутливості -50 дБ...+10 дБ;
• робочий діапазон виявлення -30 дБ...+10 дБ;
• робочий діапазон для модульованого сигналу -25 дБ...+10 дБ;
• підтримка волокон і кабелів діаметром 3,0 мм, 2,0 мм, 0,9 мм та 0,25 мм;
• універсальний затискач формату 4 в 1;
• онлайн-тестування без заміни затискача;
• вбудований VFL 650 нм потужністю 10 мВт;
• світлодіодна індикація результатів;
• детектор типу InGaAs;
• індикація живлення;
• функція автоматичного вимкнення;
• живлення від двох лужних батарей № 5;
• компактний корпус розміром 240 × 47 × 29 мм;
• маса 180 г.

Для чого потрібен ідентифікатор активного оптичного волокна

У сучасних телекомунікаційних мережах в одному кабелі або кросі можуть розміщуватися десятки й сотні волокон. Частина з них використовується для активних каналів зв’язку, частина може бути резервною, а частина — тимчасово відключеною. Помилкове від’єднання активної лінії здатне спричинити переривання доступу до мережі, зупинку сервісу або втрату передавання даних.

Ідентифікатор ALT FI-4 дозволяє перевірити волокно без фізичного розриву з’єднання. Монтажник встановлює потрібну ділянку волокна у затискач, після чого прилад визначає наявність сигналу та показує його напрямок. Це допомагає безпечніше виконувати ремонт, перемикання, модернізацію й пошук несправностей.

Пристрій особливо корисний під час роботи з оптичними муфтами та кросами, де маркування може бути неповним, пошкодженим або не відповідати фактичній схемі. ALT FI-4 дає змогу підтвердити, що вибране волокно дійсно активне, і встановити напрямок передавання сигналу до початку будь-яких робіт.

Неруйнівний метод перевірки

Традиційна перевірка оптичної лінії часто потребує від’єднання конектора та підключення вимірювача оптичної потужності. Для активного каналу це може означати переривання зв’язку. ALT FI-4 використовує інший принцип: оптичне волокно акуратно вигинається всередині затискача, а високочутливий детектор реєструє невелику частину випромінювання.

Волокно не потрібно розрізати, зварювати повторно або від’єднувати від обладнання. Після завершення перевірки його виймають із затискача, і лінія продовжує працювати у звичайному режимі.

Під час тестування важливо правильно розмістити волокно у відповідній напрямній. Надмірне механічне навантаження, різкий вигин або використання невідповідної канавки можуть пошкодити оболонку чи саме волокно. Усі операції потрібно виконувати плавно та відповідно до інструкції.

Визначення напрямку оптичного сигналу

ALT FI-4 визначає не лише наявність випромінювання, а й напрямок його поширення. Це допомагає зрозуміти, з якого боку надходить сигнал і в якому напрямку розташоване активне передавальне обладнання.

Функція корисна під час пошуку потрібного волокна в транзитній муфті, перевірки напрямку до оптичного лінійного термінала, комутатора, передавача або іншого активного вузла. Визначення напрямку також спрощує аналіз топології мережі, якщо документація відсутня або потребує уточнення.

Результат відображається за допомогою світлодіодної індикації. Користувач отримує наочну інформацію без складного аналізу числових параметрів.

Автоматичне розпізнавання 270 Гц, 1 кГц та 2 кГц

Ідентифікатор автоматично визначає три стандартні частоти модуляції оптичного сигналу:

• 270 Гц;
• 1 кГц;
• 2 кГц.

Такі частоти використовуються джерелами оптичного випромінювання для маркування тестового сигналу. На одному кінці лінії спеціаліст підключає джерело та вибирає потрібну частоту, а на іншій або проміжній ділянці ALT FI-4 розпізнає її. Це дозволяє точно ідентифікувати потрібне волокно серед декількох активних або неактивних каналів.

Автоматичне розпізнавання модуляції скорочує час пошуку. Користувачеві не потрібно вручну перемикати окремі режими для кожної частоти: прилад сам аналізує сигнал і показує виявлений тип.

Робочий діапазон довжин хвиль 800–1700 нм

Робочий діапазон ALT FI-4 становить 800–1700 нм. Він охоплює основні довжини хвиль, які застосовуються у волоконно-оптичних телекомунікаційних системах.

Завдяки широкому спектральному діапазону прилад можна використовувати в різних мережах, включно з одномодовими та багатомодовими лініями, системами доступу, локальними оптичними мережами, телекомунікаційними магістралями та іншими ВОЛЗ.

Перед використанням потрібно враховувати, що фактична чутливість може залежати від довжини хвилі, типу волокна, товщини оболонки та рівня сигналу. Для слабких або нестандартних сигналів результат слід підтверджувати додатковими вимірювальними приладами.

Діапазон чутливості

Загальний діапазон чутливості ідентифікатора становить від -50 дБ до +10 дБ. Робочий діапазон виявлення вказаний як -30 дБ...+10 дБ, а для модульованого сигналу — -25 дБ...+10 дБ.

Ці параметри визначають рівні, за яких прилад може реєструвати оптичне випромінювання та виконувати ідентифікацію. Фактичний результат залежить від якості укладання волокна у затискач, стану оболонки, довжини хвилі й рівня сигналу в лінії.

Якщо випромінювання надто слабке, прилад може не виявити активність. Якщо рівень перевищує верхню межу, показання можуть виходити за робочий діапазон. У складних випадках доцільно використовувати вимірювач оптичної потужності для кількісної перевірки рівня.

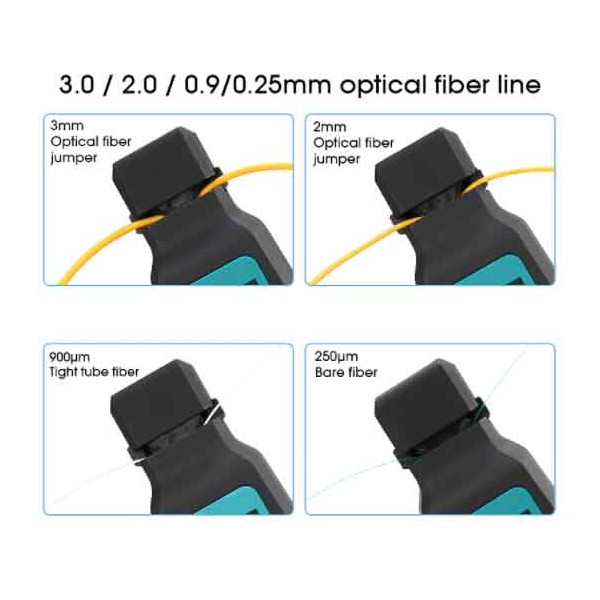

Універсальний затискач 4 в 1

ALT FI-4 має універсальне пристосування формату 4 в 1. Воно дозволяє працювати з декількома поширеними діаметрами оптичних волокон і кабелів без постійної заміни окремих адаптерів.

Підтримуються такі тестовані діаметри:

• 3,0 мм;
• 2,0 мм;
• 0,9 мм;
• 0,25 мм.

Діаметр 3,0 мм характерний для багатьох оптичних патч-кордів. Варіант 2,0 мм застосовується у компактніших з’єднувальних кабелях. Волокно 0,9 мм часто зустрічається у пігтейлах і буферизованих лініях, а 0,25 мм відповідає волокну з первинним захисним покриттям.

Перед затисканням потрібно вибрати напрямну, яка відповідає зовнішньому діаметру об’єкта. Неправильна позиція може створити недостатній або надмірний вигин і вплинути на точність перевірки.

Підтримка одномодового та багатомодового волокна

Ідентифікатор підтримує одномодовий і багатомодовий режим. Це робить його універсальним інструментом для телекомунікаційних, корпоративних, промислових і локальних мереж.

Одномодове волокно широко використовується в мережах FTTH, PON, міських і магістральних лініях. Багатомодове волокно часто застосовується у центрах обробки даних, локальних мережах підприємств, серверних і внутрішніх каналах зв’язку.

Спеціаліст може використовувати один ALT FI-4 для обслуговування різних об’єктів без придбання окремого ідентифікатора для кожного типу волокна.

Вбудований візуальний локатор VFL

У корпус ALT FI-4 вбудовано джерело видимого червоного випромінювання. Довжина хвилі VFL становить 650 нм, потужність — 10 мВт.

Візуальний локатор використовується для пошуку:

• обривів оптичного волокна;
• сильних макровигинів;
• тріщин та механічних пошкоджень;
• неякісних з’єднань;
• пошкоджених патч-кордів;
• потрібного волокна у кросі або пучку;
• помилок під час монтажу конекторів.

Червоне світло може бути помітним у місці пошкодження або сильного вигину. На коротких ділянках VFL дозволяє швидко локалізувати проблему без використання оптичного рефлектометра.

Не можна дивитися безпосередньо в оптичний порт, конектор або торець волокна під час роботи лазера. Потужність 10 мВт потребує обережного поводження та дотримання правил лазерної безпеки.

Детектор InGaAs

У приладі використано фотодетектор типу InGaAs. Такий матеріал має високу чутливість у спектральному діапазоні, характерному для волоконно-оптичних систем зв’язку.

Детектор перетворює зареєстроване оптичне випромінювання в електричний сигнал, який аналізує внутрішня електроніка. На основі результату прилад визначає наявність світла, його напрямок та тип модуляції.

Чутливий оптичний вузол потрібно захищати від пилу, ударів і механічного пошкодження. Не слід вставляти в затискач сторонні предмети або очищати внутрішні елементи металевим інструментом.

Світлодіодна індикація

ALT FI-4 оснащений світлодіодним дисплеєм. Індикація дозволяє швидко оцінювати активність волокна, напрямок сигналу, виявлену частоту та стан живлення.

Світлодіодний формат добре підходить для польової роботи: інформація залишається помітною за різного освітлення, а керування не потребує складного меню.

Перед тестуванням потрібно перевірити стан батарей. Недостатня напруга живлення може впливати на яскравість індикаторів та стабільність роботи детектора.

Автоматичне вимкнення

Прилад має функцію автоматичного вимкнення. Вона допомагає зменшити витрату елементів живлення, якщо користувач залишив ідентифікатор увімкненим після завершення роботи.

Автоматичне відключення особливо корисне під час виїзного монтажу, коли спеціаліст часто перемикається між різними інструментами. Для відновлення роботи достатньо повторно ввімкнути прилад.

Живлення від двох батарей

ALT FI-4 живиться від двох лужних батарей № 5. Автономне живлення дозволяє використовувати ідентифікатор без мережевого адаптера, зарядного пристрою або зовнішнього акумулятора.

Перед встановленням потрібно перевірити полярність. Обидва елементи живлення бажано замінювати одночасно та використовувати батареї одного типу й виробника.

Якщо прилад не буде використовуватися тривалий час, батареї рекомендовано вийняти. Це допомагає уникнути пошкодження контактів у разі протікання електроліту.

Технічні характеристики ALT FI-4

Порядок перевірки активного волокна

1. Огляньте корпус, затискач та оптичні елементи приладу.
2. Установіть справні елементи живлення.
3. Увімкніть ALT FI-4.
4. Визначте зовнішній діаметр волокна або кабелю.
5. Виберіть відповідну позицію універсального затискача.
6. Обережно розмістіть волокно у напрямній.
7. Плавно закрийте затискач без надмірного зусилля.
8. Дочекайтеся стабілізації індикації.
9. Перевірте наявність оптичного сигналу.
10. Визначте напрямок його поширення.
11. За наявності модуляції перевірте визначену частоту.
12. Після тесту відкрийте затискач і обережно вийміть волокно.

Пошук волокна за модульованим сигналом

Для точної ідентифікації конкретної лінії до її доступного кінця підключають оптичне джерело, яке генерує сигнал із частотою 270 Гц, 1 кГц або 2 кГц. Після цього спеціаліст послідовно перевіряє волокна у кросі чи муфті.

Коли ALT FI-4 виявляє потрібну частоту, користувач отримує підтвердження, що знайдено саме ту лінію, до якої підключено джерело. Такий метод значно надійніший за перевірку лише факту наявності випромінювання.

Під час роботи потрібно переконатися, що вибрана частота не використовується іншим тестовим джерелом у тому самому вузлі. Для великих мереж доцільно заздалегідь узгоджувати частоти між монтажними бригадами.

Використання під час обслуговування FTTH і PON

У мережах FTTH та PON важливо не перервати активне абонентське підключення під час ремонту або перемикання. ALT FI-4 допомагає визначити, чи передається сигнал у волокні, до якого планується підключення.

Прилад можна використовувати в оптичних розподільчих боксах, кросах, муфтах і технічних шафах. Він допомагає уточнити маркування, знайти активну лінію та визначити напрямок до станційного або абонентського обладнання.

Ідентифікатор не замінює вимірювач оптичної потужності чи PON-тестер. Він призначений насамперед для швидкої неруйнівної ідентифікації та визначення напрямку сигналу.

Робота в оптичних кросах

В оптичному кросі може бути велика кількість пігтейлів і патч-кордів однакового кольору. Навіть за наявності маркування перед перемиканням бажано перевірити фактичний стан лінії.

ALT FI-4 дозволяє встановити патч-корд або волокно в затискач і підтвердити наявність сигналу. Підтримка діаметрів 3,0 мм, 2,0 мм і 0,9 мм робить прилад придатним для більшості поширених кросових з’єднань.

Після визначення активності не слід одразу відключати лінію. Потрібно звірити її призначення з документацією та погодити роботи з відповідальним персоналом.

Робота в оптичних муфтах

Під час ремонту муфти або відгалуження кабелю необхідно точно визначити потрібне волокно. Помилка може призвести до переривання зв’язку для декількох абонентів або важливого мережевого вузла.

ALT FI-4 може перевіряти волокно з покриттям 0,25 мм без розриву зварного з’єднання. Монтажник послідовно тестує волокна та визначає активність, напрямок сигналу або службову модуляцію.

Під час роботи з волокном 0,25 мм потрібно бути особливо обережним. Воно має невелику механічну міцність на вигин і може бути пошкоджене через різке затискання або натяг.

Застосування в центрах обробки даних

У центрах обробки даних використовуються численні одномодові та багатомодові оптичні з’єднання. Під час модернізації або пошуку несправності важливо правильно ідентифікувати активний канал.

ALT FI-4 допомагає швидко перевірити патч-корд, визначити наявність передавання та напрямок сигналу. Це зменшує ризик відключення робочого каналу й прискорює обслуговування оптичної інфраструктури.

Використання VFL для пошуку пошкоджень

Для пошуку дефекту один кінець волокна підключають до порту VFL. Червоне випромінювання поширюється лінією й може бути помітним у місці обриву, тріщини або надмірного вигину.

VFL особливо ефективний на коротких ділянках, у патч-кордах, пігтейлах, касетах і внутрішньооб’єктових мережах. Для протяжних магістралей точність і дальність візуального методу обмежені, тому застосовується оптичний рефлектометр.

Перед подачею червоного лазера потрібно переконатися, що волокно не підключене до обладнання, для якого таке випромінювання може бути небажаним.

Правила безпечної роботи з VFL

Вбудований VFL має потужність 10 мВт. Не можна дивитися безпосередньо в лазерний порт, конектор або торець волокна. Інфрачервоне випромінювання активної лінії також може бути невидимим, але небезпечним для очей.

Перевіряти активність оптичного порту потрібно тільки за допомогою вимірювального приладу. Не використовуйте для цього зір.

Після завершення роботи VFL потрібно вимкнути та встановити захисний ковпачок на порт, якщо він передбачений конструкцією.

Фактори, що впливають на результат

• рівень оптичної потужності в лінії;
• довжина хвилі сигналу;
• тип одномодового або багатомодового волокна;
• зовнішній діаметр кабелю;
• правильність вибору позиції затискача;
• стан захисного покриття;
• наявність армувальних елементів;
• радіус контрольного вигину;
• заряд елементів живлення;
• чистота й справність детектора;
• наявність модульованого тестового сигналу.

Обмеження ідентифікатора

ALT FI-4 показує наявність і напрямок сигналу, але не замінює точний вимірювач оптичної потужності. Для визначення кількісного рівня в дБм та оцінки бюджету лінії потрібен OPM або інший відповідний прилад.

Ідентифікатор також не визначає відстань до пошкодження. Для локалізації дефекту на протяжній лінії використовується OTDR.

У дуже слабких лініях сигнал може бути нижчим за робочий діапазон виявлення. У таких випадках відсутність індикації не завжди означає повну відсутність випромінювання.

Догляд за приладом

Корпус потрібно очищати сухою або злегка зволоженою м’якою тканиною. Не можна використовувати абразивні матеріали, агресивні розчинники та металеві інструменти.

Затискач має залишатися чистим. Частинки пилу, залишки оболонки та інші забруднення можуть впливати на положення волокна й механіку контрольного вигину.

Прилад потрібно зберігати у сухому місці, захищеному від ударів, вологи та сильних температурних перепадів. Під час транспортування бажано використовувати окремий футляр або відділення у монтажному кейсі.

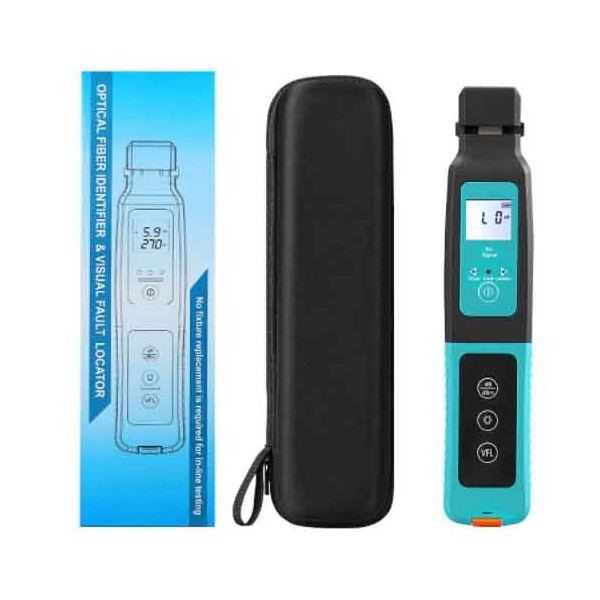

Комплектація ALT FI-4

Сфери застосування ALT FI-4

• будівництво та обслуговування ВОЛЗ;
• мережі FTTH, FTTB і PON;
• оптичні кроси та розподільчі бокси;
• волоконно-оптичні муфти;
• центри обробки даних;
• корпоративні оптичні мережі;
• магістральні та міські лінії зв’язку;
• аварійний ремонт оптичних кабелів;
• ідентифікація патч-кордів і пігтейлів;
• пошук активного волокна без розриву лінії;
• визначення напрямку передавання сигналу;
• пошук обривів за допомогою VFL;
• перевірка модульованого сигналу 270 Гц, 1 кГц і 2 кГц.

Для кого призначений прилад

Купити ALT FI-4 доцільно:

• монтажникам волоконно-оптичних мереж;
• інженерам телекомунікаційних компаній;
• аварійним бригадам інтернет-провайдерів;
• сервісним спеціалістам ВОЛЗ;
• монтажникам FTTH і PON;
• системним інтеграторам;
• працівникам центрів обробки даних;
• фахівцям із ремонту оптичних кабелів;
• лабораторіям та навчальним центрам;
• підприємствам із власною оптичною інфраструктурою.

Поширені запитання про ALT FI-4

Що визначає ALT FI-4?

Прилад визначає наявність активного оптичного сигналу, напрямок його поширення та модульовані частоти 270 Гц, 1 кГц і 2 кГц.

Чи потрібно розривати оптичну лінію?

Ні. Перевірка виконується неруйнівним методом через контрольований вигин волокна у затискачі.

Який діапазон довжин хвиль?

Робочий діапазон становить 800–1700 нм.

Який діапазон чутливості?

Діапазон чутливості становить -50 дБ...+10 дБ.

Який робочий діапазон виявлення?

Робочий діапазон виявлення становить -30 дБ...+10 дБ, а для модульованого сигналу — -25 дБ...+10 дБ.

Які діаметри волокна підтримуються?

Підтримуються діаметри 3,0 мм, 2,0 мм, 0,9 мм і 0,25 мм.

Чи працює прилад з одномодовим волокном?

Так. ALT FI-4 підтримує одномодове та багатомодове волокно.

Чи є вбудований візуальний локатор?

Так. VFL працює на довжині хвилі 650 нм і має потужність 10 мВт.

Який детектор використовується?

У конструкції застосований детектор InGaAs.

Який тип дисплея?

Результати відображаються за допомогою світлодіодного дисплея.

Від чого живиться ALT FI-4?

Живлення забезпечують дві лужні батареї № 5.

Які розміри приладу?

Розміри становлять 240 × 47 × 29 мм.

Яка маса?

Маса ідентифікатора становить 180 г.

Чи може ALT FI-4 виміряти точну оптичну потужність?

Прилад призначений для ідентифікації активного волокна. Для точного вимірювання рівня в дБм потрібен вимірювач оптичної потужності.

Чи можна знайти відстань до обриву?

Ні. Для точного визначення відстані до пошкодження використовується оптичний рефлектометр.

Переваги ідентифікатора ALT FI-4

ALT FI-4 поєднує функції ідентифікатора активного волокна, визначника напрямку сигналу, детектора модульованих частот і візуального локатора пошкоджень. Завдяки цьому один компактний прилад може використовуватися для декількох повсякденних завдань монтажника ВОЛЗ.

Широкий діапазон 800–1700 нм охоплює основні телекомунікаційні довжини хвиль. Підтримка одномодового та багатомодового волокна розширює сферу застосування, а універсальний затискач дозволяє працювати з діаметрами 0,25–3,0 мм.

Неруйнівний принцип перевірки зменшує ризик випадкового відключення активного абонента. Розпізнавання 270 Гц, 1 кГц і 2 кГц допомагає точно знаходити потрібну лінію за сигналом тестового джерела.

Купити ідентифікатор активного оптичного волокна ALT FI-4 в Україні

Замовити ALT FI-4 варто для монтажу, технічного обслуговування та аварійного ремонту оптичних мереж. Прилад допомагає визначити активність волокна, напрямок сигналу та наявність модульованої тестової частоти без розриву лінії.

Перед покупкою переконайтеся, що характеристики відповідають вашим завданням: робочі довжини хвиль 800–1700 нм, чутливість -50 дБ...+10 дБ, підтримка волокон 3,0 мм, 2,0 мм, 0,9 мм і 0,25 мм, а також VFL 650 нм потужністю 10 мВт.

Ідентифікатор активного оптичного волокна ALT FI-4 стане практичним інструментом для монтажника, інженера або сервісної бригади, якій потрібно безпечно працювати з активними ВОЛЗ, швидко ідентифікувати потрібну лінію та скорочувати час діагностики оптичної мережі.
