Лазерний тестер для ВОЛЗ 1 мВт — візуальний локатор дефектів оптичного волокна

Лазерний тестер для ВОЛЗ 1 мВт — компактний портативний прилад для візуальної перевірки волоконно-оптичних ліній зв’язку під час будівництва, монтажу, ремонту та експлуатаційного обслуговування. Пристрій формує видиме червоне лазерне випромінювання з довжиною хвилі 650 нм і допомагає швидко перевіряти проходження світла через оптичне волокно, знаходити сильні перегини, обриви, дефектні з’єднання та інші ділянки, на яких випромінювання виходить за межі оболонки.

Потужність лазерного джерела становить 1 мВт, а тестована відстань — до 5 км. Цих параметрів достатньо для оперативної діагностики патч-кордів, пігтейлів, внутрішньооб’єктових оптичних ліній, абонентських відгалужень FTTH, ділянок після зварювання та з’єднань, виконаних за допомогою швидких конекторів.

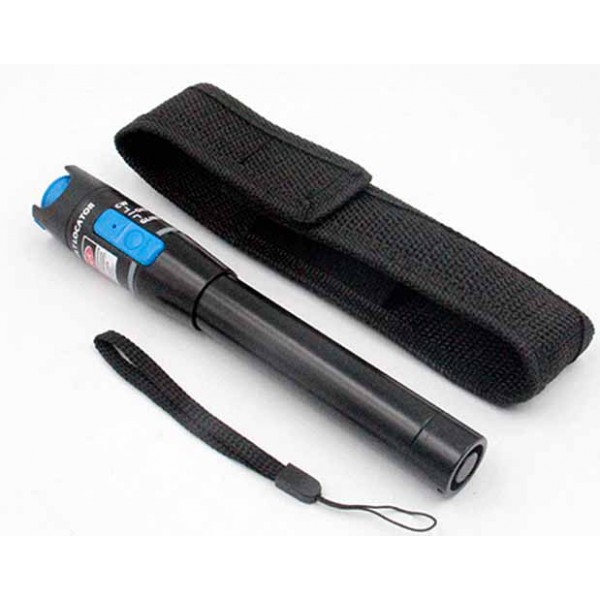

Лазерний тестер оснащений універсальним оптичним конектором 2,5 мм, сумісним із поширеними інтерфейсами FC, SC і ST. Завдяки цьому монтажнику не потрібно використовувати окреме джерело червоного світла для кожного типу роз’єму. Прилад живиться від двох батарей типу AA, не потребує мережевого адаптера та готовий до роботи в польових умовах.

Корпус виконаний у вигляді алюмінієвої трубки. Така конструкція забезпечує невелику масу 80 г, зручне утримання в руці та просте транспортування у монтажному кейсі, сумці або кишені робочого одягу. Робочий температурний діапазон від -10 до 50 °C дозволяє застосовувати тестер у приміщеннях і на зовнішніх телекомунікаційних об’єктах у межах зазначених умов.

Основні можливості лазерного тестера ВОЛЗ 1 мВт

• візуальна перевірка проходження сигналу через оптичне волокно;
• пошук обривів і механічних пошкоджень оптичної лінії;
• виявлення сильних перегинів та ділянок із витоком червоного світла;
• перевірка волокна після зварювання;
• контроль з’єднань, виконаних за допомогою швидких конекторів;
• ідентифікація потрібного волокна або патч-корда;
• перевірка цілісності пігтейлів та оптичних перемичок;
• червоне лазерне випромінювання з довжиною хвилі 650 нм;
• потужність лазерного джерела 1 мВт;
• тестована відстань до 5 км;
• універсальний конектор 2,5 мм;
• сумісність із роз’ємами FC, SC і ST;
• живлення від двох батарей AA;
• робоча температура від -10 до 50 °C;
• алюмінієвий трубчастий корпус;
• маса 80 г.

Технічні характеристики лазерного тестера

Для чого потрібен візуальний локатор дефектів

Оптичне волокно передає сигнал усередині прозорої серцевини, тому більшість несправностей неможливо визначити звичайним візуальним оглядом. Зовнішня оболонка кабелю може виглядати неушкодженою, хоча всередині вже є перелом волокна, надмірний вигин або дефект з’єднання.

Лазерний тестер подає у волокно видиме червоне світло. Якщо лінія справна, випромінювання проходить до її протилежного кінця. У місцях обриву, тріщини, сильного вигину або неякісного механічного з’єднання частина світла може виходити назовні та ставати помітною через оболонку.

Такий метод не замінює точні вимірювання оптичної потужності або рефлектометрію, але дає змогу швидко знайти типові монтажні дефекти. Для коротких і середніх ділянок це один із найпростіших способів перевірити цілісність волокна перед введенням лінії в експлуатацію.

Червоне лазерне випромінювання 650 нм

Довжина хвилі лазерного тестера становить 650 нм. Це видиме червоне світло, яке добре помітне на торці конектора та в місцях витоку випромінювання з оптичного волокна.

На відміну від робочих телекомунікаційних довжин хвиль, які перебувають в інфрачервоному діапазоні та не сприймаються людським оком, випромінювання 650 нм дозволяє виконувати саме візуальну діагностику. Монтажник може простежити, чи доходить світло до кінця лінії, а також побачити дефектну ділянку без складної інтерпретації графіків або числових показань.

Особливо ефективно червоне світло проявляється на патч-кордах, пігтейлах, відкритих волокнах у монтажних касетах, коротких абонентських відгалуженнях та внутрішніх кабелях. Видимість залежить від типу оболонки, зовнішнього освітлення, конструкції кабелю та характеру дефекту.

Потужність лазерного джерела 1 мВт

Потужність джерела лазерного світла становить 1 мВт. Прилад розрахований на перевірку оптичних ліній на відстані до 5 км.

Модель із потужністю 1 мВт підходить для повсякденних монтажних і сервісних завдань, де потрібно перевірити цілісність волокна, знайти локальний дефект або ідентифікувати потрібну лінію. Невелика потужність поєднується з компактним корпусом і живленням від стандартних батарей.

Фактична дальність видимого тестування залежить від загасання волокна, кількості зварних і механічних з’єднань, стану конекторів, типу кабелю та зовнішнього освітлення. Значення до 5 км є максимальною тестованою відстанню, зазначеною для цього приладу.

Перевірка волокна після зварювання

Після виконання зварного з’єднання необхідно переконатися, що волокно не зламане, правильно укладене в касеті та не має критичного перегину. Зварювальний апарат може показати розрахункові втрати, однак результат цієї оцінки не завжди відображає стан усієї підготовленої ділянки.

Лазерний тестер підключають до доступного кінця волокна перед або після зварювання. Якщо червоне світло проходить через з’єднання та з’являється на протилежному кінці, лінія зберігає оптичну цілісність. Яскравий витік безпосередньо в зоні зварювання може вказувати на дефект або сильний вигин.

Візуальна перевірка є корисним попереднім етапом, але для оцінювання реальних втрат зварного з’єднання потрібно використовувати вимірювач оптичної потужності або оптичний рефлектометр.

Контроль швидких оптичних конекторів

Швидкі, або fast-конектори, дозволяють завершити оптичне волокно без використання зварювального апарата. Якість такого з’єднання залежить від точності сколювання, довжини підготовленого волокна, чистоти торця та правильності введення волокна у внутрішній канал.

Лазерний тестер допомагає перевірити, чи проходить світло через встановлений конектор. Якщо випромінювання не з’являється на виході або спостерігається інтенсивний витік у корпусі з’єднання, конектор необхідно встановити повторно.

Перевірка особливо корисна під час абонентського монтажу FTTH, коли потрібно швидко визначити, чи правильно підготовлено закінчення кабелю до підключення ONT, ONU або оптичної розетки.

Пошук обривів оптичного волокна

У місці повного обриву червоне світло припиняє поширення вздовж лінії. Якщо пошкоджена ділянка доступна для огляду, випромінювання може бути помітним через оболонку або виходити з торця зламаного волокна.

Метод ефективний у монтажних касетах, оптичних боксах, патч-панелях, абонентських розетках, патч-кордах і відкритих ділянках кабелю. Для кабелю в непрозорій товстій оболонці зовнішній витік може бути не видно, однак відсутність червоного світла на протилежному кінці підтвердить порушення цілісності.

Лазерний тестер не показує числову відстань до обриву. Для визначення точного положення дефекту на протяжній лінії застосовується оптичний рефлектометр OTDR.

Виявлення сильних перегинів

Оптичне волокно чутливе до малого радіуса вигину. Якщо кабель або окреме волокно занадто сильно зігнуте, частина світлової енергії виходить із серцевини та втрачається.

Після подавання червоного сигналу критичний перегин може проявлятися як яскрава світлова точка або зона світіння. Це дозволяє перевіряти правильність укладання волокон у касеті, органайзері, оптичному кросі чи абонентській коробці.

Після усунення перегину потрібно повторити візуальну перевірку та, за необхідності, виміряти оптичні втрати. Тривале механічне навантаження може не тільки збільшувати загасання, а й з часом призвести до руйнування волокна.

Ідентифікація потрібного волокна

В оптичній шафі, кросі або розподільчому боксі може знаходитися багато однакових патч-кордів і пігтейлів. Якщо маркування відсутнє або викликає сумніви, лазерний тестер допомагає визначити потрібну лінію.

Прилад підключають до одного кінця волокна, після чого на протилежній стороні шукають конектор із видимим червоним світлом. Такий спосіб зручний під час реконструкції кроса, перенесення портів, перевірки документації та підготовки кабелю до подальшого зварювання.

Перед підключенням необхідно переконатися, що волокно не використовується активним телекомунікаційним обладнанням. Лазерний тестер не слід подавати безпосередньо на працюючий приймач або передавач без перевірки сумісності.

Універсальний конектор 2,5 мм

Лазерний тестер оснащений універсальним оптичним конектором діаметром 2,5 мм. Він призначений для підключення поширених роз’ємів FC, SC і ST.

Перед підключенням конектор потрібно очистити. Пил, жирова плівка або залишки захисного матеріалу на ферулі можуть погіршити введення світла у волокно й створити помилковий результат.

Конектор слід вставляти рівно, без надмірного натискання та перекосу. Після завершення роботи оптичний порт тестера бажано закривати захисним ковпачком.

Використання в мережах FTTH і PON

Під час підключення абонента в мережі FTTH лазерний тестер можна використовувати для попередньої перевірки кабелю від розподільчого боксу до абонентської оптичної розетки. Прилад допомагає переконатися, що волокно не пошкоджене під час протягування, укладання або встановлення конектора.

У мережах PON тестер застосовується лише на відключеній від активного обладнання ділянці. Перед подаванням червоного лазерного сигналу потрібно від’єднати лінію від OLT, ONT, ONU, сплітера з активними підключеннями або іншого обладнання, для якого зовнішнє випромінювання може бути небажаним.

Після візуальної перевірки необхідно відновити штатне з’єднання, очистити конектори та проконтролювати рівень оптичної потужності відповідним PON-тестером або вимірювачем.

Перевірка патч-кордів

Патч-корд може мати внутрішній обрив через різкий перегин, сильне натягування, затискання меблями або багаторазове згинання біля конектора. Зовнішня оболонка при цьому часто залишається цілою.

Для перевірки один кінець патч-корда підключають до лазерного тестера. На справному кабелі червоне світло має бути видно на іншому кінці. Якщо вздовж оболонки спостерігається яскрава точка, це може вказувати на пошкодження або критичний перегин.

Не слід оцінювати якість патч-корда лише за яскравістю світла на виході. Для точного вимірювання загасання потрібні каліброване оптичне джерело та вимірювач потужності.

Перевірка пігтейлів та монтажних волокон

Пігтейли використовуються для завершення оптичного кабелю у кросах, муфтах і розподільчих боксах. Після зварювання пігтейл укладається у касету, де може бути випадково притиснутий кришкою, затискачем або сусіднім волокном.

Візуальний локатор допомагає оглянути всю доступну ділянку пігтейла. Червоне світіння в місці укладання може вказувати на надмірний вигин або механічне навантаження.

Робоча температура від -10 до 50 °C

Прилад розрахований на експлуатацію за температури від -10 до 50 °C. Це дозволяє використовувати його у серверних, кросових приміщеннях, під’їздах, технічних шафах та на зовнішніх телекомунікаційних об’єктах у межах зазначеного діапазону.

Після перенесення тестера з холодного середовища в тепле потрібно дочекатися вирівнювання температури. Конденсат на оптичному порту або батарейних контактах може негативно вплинути на роботу приладу.

Не рекомендується залишати тестер під прямим сонячним промінням, біля нагрівальних приладів або в закритому автомобілі за високої температури.

Живлення від двох батарей AA

Джерелом живлення є дві батареї типу AA. Це поширений формат елементів живлення, який легко замінити під час виїзної роботи.

Перед установленням необхідно перевірити полярність. Батареї мають бути одного типу, виробника та рівня заряду. Не рекомендується одночасно використовувати старий і новий елемент живлення.

Якщо тестер довго не використовується, батареї бажано вийняти. Це допоможе уникнути пошкодження контактів у разі протікання електроліту.

Алюмінієвий корпус і маса 80 г

Конструктивно візуальний локатор виконаний у вигляді алюмінієвої трубки. У верхній частині розташоване джерело лазерного випромінювання, а в нижню частину встановлюються елементи живлення.

Маса приладу становить 80 г. Компактний формат зручний для щоденної роботи монтажника: тестер не займає багато місця та може постійно знаходитися у наборі інструментів разом зі стрипером, скальовувачем, очищувачем конекторів і вимірювачем оптичної потужності.

Порядок використання лазерного тестера

1. Переконайтеся, що тестована ділянка від’єднана від активного оптичного обладнання.
2. Перевірте корпус, оптичний порт і батарейний відсік.
3. Установіть дві справні батареї AA з дотриманням полярності.
4. Очистіть конектор тестованого волокна.
5. Підключіть роз’єм FC, SC або ST до універсального конектора 2,5 мм.
6. Спрямуйте вільний кінець волокна в безпечний бік.
7. Увімкніть джерело червоного лазерного світла.
8. Перевірте появу випромінювання на протилежному кінці.
9. Огляньте доступну частину лінії на наявність точок витоку світла.
10. Позначте ділянки з підозрою на обрив, тріщину або сильний перегин.
11. Після перевірки вимкніть тестер.
12. Від’єднайте конектор і встановіть захисні ковпачки.

Правила безпеки під час роботи

Не можна дивитися безпосередньо в оптичний порт тестера, торець підключеного волокна або конектор, з якого може виходити лазерне випромінювання. Перевіряти наявність світла потрібно лише на безпечній відстані та без спрямування променя в очі.

Заборонено спрямовувати лазерний тестер на людей, тварин, транспорт або відбивні поверхні. Не слід використовувати прилад як лазерну указку.

Перед підключенням потрібно переконатися, що у волокні немає робочого інфрачервоного сигналу від телекомунікаційного обладнання. Для перевірки активності застосовують ідентифікатор оптичного волокна або вимірювач оптичної потужності.

Не підключайте тестер до активного порту OLT, ONT, SFP-модуля, медіаконвертера чи іншого обладнання без попереднього від’єднання та перевірки схеми.

Фактори, що впливають на результат перевірки

• довжина оптичної лінії;
• тип одномодового або багатомодового волокна;
• кількість зварних з’єднань;
• стан швидких конекторів;
• забруднення ферул та адаптерів;
• наявність оптичних сплітерів;
• кількість механічних з’єднувачів;
• товщина та прозорість зовнішньої оболонки;
• характер обриву або перегину;
• рівень зовнішнього освітлення;
• заряд батарей AA;
• правильність підключення конектора.

Обмеження лазерного тестера

Візуальний локатор не вимірює оптичну потужність у дБм, не визначає загасання лінії та не показує точну відстань до пошкодження. Його основне завдання — візуальне виявлення дефектів та перевірка цілісності волокна.

Для вимірювання рівня сигналу необхідний оптичний вимірювач потужності. Для оцінювання втрат використовують комплект із каліброваного джерела випромінювання та вимірювача. Для визначення відстані до обриву або аналізу зварних з’єднань застосовують OTDR.

На протяжних ділянках із великою кількістю сплітерів, конекторів або з’єднань видимість червоного світла може зменшуватися. Тестована відстань цієї моделі становить до 5 км.

Типові помилки під час використання

• підключення до активного оптичного обладнання;
• погляд безпосередньо в торець волокна;
• робота із забрудненим конектором;
• надмірне натискання на універсальний порт;
• перекошене встановлення конектора;
• використання розряджених батарей;
• пошук точної відстані до дефекту за допомогою VFL;
• оцінювання загасання лише за яскравістю червоного світла;
• робота з вологою всередині оптичного порту;
• зберігання приладу без захисного ковпачка;
• використання тестера як побутової лазерної указки.

Догляд і зберігання

Оптичний порт потрібно утримувати чистим. Після роботи його слід закривати захисним ковпачком, щоб усередину не потрапляли пил, волокна тканини та інші забруднення.

Корпус можна очищати сухою або злегка зволоженою м’якою тканиною. Не використовуйте абразивні матеріали, агресивні розчинники та надмірну кількість рідини.

Зберігайте тестер у сухому місці, захищеному від ударів і різких температурних перепадів. Не кладіть прилад у кейс безпосередньо поруч із важким металевим інструментом, який може пошкодити оптичний порт або перемикач.

Сфери застосування лазерного тестера ВОЛЗ

• будівництво волоконно-оптичних ліній зв’язку;
• монтаж мереж FTTH та FTTx;
• перевірка оптоволокна після зварювання;
• контроль швидких оптичних конекторів;
• пошук обривів і переломів волокна;
• виявлення надмірних вигинів;
• перевірка патч-кордів;
• тестування пігтейлів;
• ідентифікація волокон у кросах і боксах;
• обслуговування оптичних муфт;
• ремонт внутрішньооб’єктових ВОЛЗ;
• перевірка абонентських оптичних ліній;
• сервіс телекомунікаційного обладнання;
• навчальні та лабораторні роботи.

Для кого призначений прилад

Купити лазерний тестер для ВОЛЗ 1 мВт доцільно:

• монтажникам оптоволоконних мереж;
• зварювальникам оптичного волокна;
• майстрам підключення FTTH;
• інженерам інтернет-провайдерів;
• аварійним бригадам ВОЛЗ;
• сервісним інженерам телекомунікаційних компаній;
• працівникам дата-центрів;
• системним інтеграторам;
• монтажникам систем відеоспостереження з оптичними лініями;
• лабораторіям і навчальним закладам.

Комплектація

Елементи живлення та додаткові аксесуари перед замовленням рекомендується уточнювати відповідно до актуальної комплектації конкретної поставки.

Поширені запитання про лазерний тестер ВОЛЗ 1 мВт

Яка потужність лазерного джерела?

Потужність джерела червоного лазерного світла становить 1 мВт.

Яка довжина хвилі?

Лазерний тестер працює на довжині хвилі 650 нм.

Яка максимальна тестована відстань?

Тестована відстань становить до 5 км.

Який колір випромінювання?

Прилад формує видиме червоне лазерне світло.

Які конектори підтримуються?

Універсальний порт 2,5 мм сумісний із конекторами FC, SC і ST.

Чи підходить тестер для мереж FTTH?

Так. Прилад можна використовувати для перевірки абонентських оптичних ліній, патч-кордів, пігтейлів і швидких конекторів.

Чи можна перевіряти зварні з’єднання?

Так. Лазерний тестер допомагає візуально перевірити проходження світла після зварювання та знайти виражений дефект або перегин.

Чи показує прилад точну відстань до обриву?

Ні. Для точного визначення відстані до пошкодження потрібен оптичний рефлектометр.

Чи вимірює тестер потужність у дБм?

Ні. Це візуальний локатор дефектів, а не вимірювач оптичної потужності.

Від яких батарей працює прилад?

Живлення забезпечують дві батареї типу AA.

Яка робоча температура?

Прилад можна використовувати за температури від -10 до 50 °C.

Яка маса тестера?

Маса становить 80 г.

З якого матеріалу виготовлений корпус?

Візуальний локатор конструктивно виконаний у вигляді алюмінієвої трубки.

Чи можна дивитися в торець волокна?

Ні. Не можна дивитися безпосередньо в лазерний порт, конектор або торець волокна під час роботи приладу.

Переваги моделі з потужністю 1 мВт

Лазерний тестер 1 мВт поєднує просту конструкцію, компактний алюмінієвий корпус і базові функції, необхідні для щоденного монтажу ВОЛЗ. Прилад не потребує складного налаштування, калібрування або аналізу числових показань.

Довжина хвилі 650 нм забезпечує добре помітне червоне світло, а тестована відстань до 5 км охоплює багато типових абонентських і внутрішньооб’єктових ліній. Універсальний конектор 2,5 мм дозволяє працювати з поширеними роз’ємами FC, SC і ST.

Живлення від двох батарей AA робить тестер незалежним від зарядного пристрою та електромережі. Маса 80 г дозволяє постійно носити прилад у монтажному комплекті без значного збільшення його ваги.

Купити лазерний тестер для ВОЛЗ 1 мВт в Україні

Замовити лазерний тестер для ВОЛЗ 1 мВт варто для монтажу, ремонту та оперативної діагностики волоконно-оптичних ліній. Прилад допомагає перевіряти проходження світла, знаходити обриви, сильні перегини та дефектні з’єднання без використання складного вимірювального обладнання.

Перед покупкою звірте основні характеристики зі своїми завданнями: потужність лазерного джерела 1 мВт, довжина хвилі 650 нм, тестована відстань до 5 км, універсальний конектор 2,5 мм для FC, SC і ST, робоча температура від -10 до 50 °C та живлення від двох батарей AA.

Лазерний тестер ВОЛЗ 1 мВт стане практичним інструментом для монтажника, інженера або сервісної бригади, якій потрібен простий і наочний спосіб перевірки оптоволокна після зварювання, монтажу швидкого конектора або прокладання нової кабельної ділянки.
