Вимірювач потужності PON Grandway FHP2P01 для мереж EPON, GPON, APON і BPON

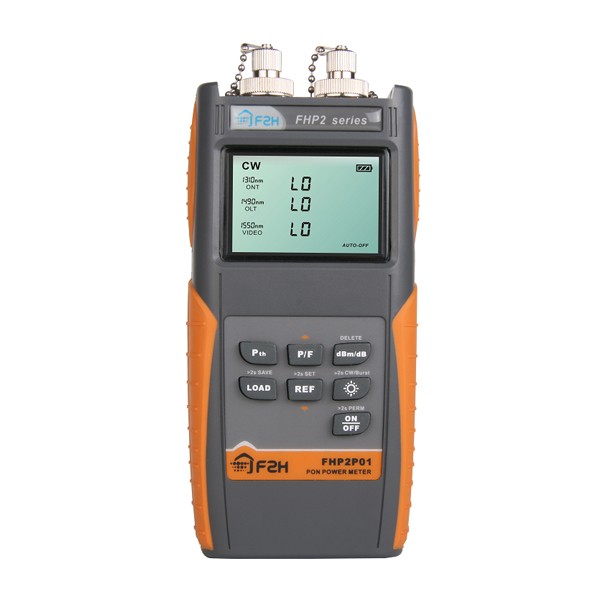

Grandway FHP2P01 — професійний прохідний вимірювач оптичної потужності для монтажу, введення в експлуатацію та технічного обслуговування пасивних оптичних мереж PON. Прилад призначений для роботи з мережами EPON, GPON, APON і BPON та дозволяє контролювати оптичну потужність одразу на трьох основних довжинах хвиль: 1310, 1490 і 1550 нм.

На відміну від звичайного оптичного вимірювача потужності, Grandway FHP2P01 підключається в розрив PON-лінії. Завдяки прохідній схемі спеціаліст отримує можливість аналізувати сигнали між абонентським обладнанням ONU/ONT і станційним обладнанням OLT, а також контролювати відповідний канал OLT/Video. Для цього на корпусі передбачені два окремі оптичні порти.

FHP2P01 особливо корисний для інженерів інтернет-провайдерів, монтажників FTTH, сервісних і аварійних бригад. Прилад можна застосовувати як під час нового підключення абонента, так і для пошуку причин нестабільної роботи вже введеної в експлуатацію PON-лінії. Внутрішня пам’ять дозволяє зберігати результати, порогові значення спрощують контроль параметрів, а USB-порт використовується для зв’язку з персональним комп’ютером.

Основні переваги Grandway FHP2P01

• професійне вимірювання оптичної потужності в PON-мережах;
• підтримка EPON, GPON, APON і BPON;
• прохідне підключення приладу в розрив оптичної мережі;
• одночасний контроль трьох довжин хвиль — 1310, 1490 і 1550 нм;
• можливість аналізувати прямий і зворотний напрямки передавання в PON;
• два порти для тестування ONU та OLT/Video;
• налаштування порогових значень;
• внутрішня пам’ять для результатів;
• USB-порт для зв’язку з ПК;
• індикація розряду батареї;
• можливість проведення вимірювань у приміщенні та в польових умовах;
• компактне виконання для виїзної роботи;
• заводський калібрувальний сертифікат у комплекті;
• AC/DC зарядний пристрій у комплекті.

Основні характеристики PON-тестера Grandway

FHP2P01

Комплектація Grandway FHP2P01

Для чого потрібен PON-вимірювач потужності

Пасивна оптична мережа суттєво відрізняється від звичайної лінії «точка — точка». Один оптичний канал використовується для обміну даними між станційним обладнанням оператора та абонентськими терміналами. При цьому сигнали різних напрямків передаються на різних довжинах хвиль.

Саме тому звичайний OPM не завжди є оптимальним інструментом для повноцінної перевірки PON. Він може показати загальну потужність у точці підключення, але спеціалізований PON power meter дозволяє роздільно контролювати робочі спектральні канали мережі.

Grandway FHP2P01 виконує вимірювання на 1310, 1490 і 1550 нм. Такий підхід дає монтажнику інформацію про стан сигналів між ONU/ONT та OLT і допомагає визначити, в якому напрямку або каналі виникла проблема.

Вимірювання одразу на трьох довжинах хвиль

Ключова перевага Grandway FHP2P01 — можливість одночасно контролювати три довжини хвиль, характерні для класичних PON-систем. Спеціаліст отримує не одне узагальнене значення, а інформацію про окремі оптичні канали.

Це зручно під час активації нового абонента. Якщо ONU не реєструється в мережі або працює нестабільно, монтажнику потрібно розуміти не тільки те, чи є світло у волокні взагалі, а й чи відповідають робочі сигнали необхідним умовам у кожному напрямку.

Канал 1310 нм

Довжина хвилі 1310 нм використовується у класичних PON-мережах для передавання сигналу у висхідному напрямку від абонентського обладнання ONU/ONT до OLT. Такий сигнал має особливе значення для діагностики, оскільки абонентські пристрої передають дані не постійним безперервним потоком, а у визначені часові інтервали.

Спеціалізований PON-тестер дозволяє перевіряти цей канал у робочій схемі мережі. Якщо downstream-сигнал присутній, але абонентське обладнання не може стабільно передавати upstream, аналіз 1310 нм допомагає звузити область пошуку несправності.

Канал 1490 нм

1490 нм використовується для низхідного передавання інформації від OLT у бік абонентського обладнання. Цей сигнал проходить через пасивну оптичну мережу, сплітери, зварювання, конекторні з’єднання та абонентську ділянку.

Контроль потужності на 1490 нм є одним із базових тестів під час введення ONU/ONT в експлуатацію. Якщо рівень сигналу на абонентській стороні недостатній, причиною можуть бути надмірні втрати на трасі, забруднений конектор, проблемне зварювання, неправильне підключення або інший дефект пасивної інфраструктури.

Канал 1550 нм

Третя робоча довжина хвилі Grandway FHP2P01 — 1550 нм. У традиційних PON-рішеннях цей спектральний канал може застосовуватися для передавання додаткового сервісу, зокрема відеосигналу. Саме тому один із портів приладу в описі позначений як OLT / Video.

Можливість одночасно бачити 1310, 1490 і 1550 нм особливо корисна в мережах, де по одному оптичному волокну передається кілька видів сервісу.

Прохідна схема вимірювання

FHP2P01 є прохідним PON-вимірювачем. Для проведення тесту його включають між двома частинами робочої оптичної системи. Один порт орієнтований на абонентську сторону ONU, другий — на OLT / Video.

Це принципово відрізняється від звичайного вимірювача потужності, який підключається як кінцевий приймач і фактично завершує оптичну лінію в точці вимірювання.

Прохідна конфігурація дозволяє аналізувати робочі сигнали PON у тому середовищі, для якого вони призначені. Завдяки цьому прилад особливо корисний для сервісної діагностики та введення абонентського обладнання в експлуатацію.

Два порти ONU та OLT / Video

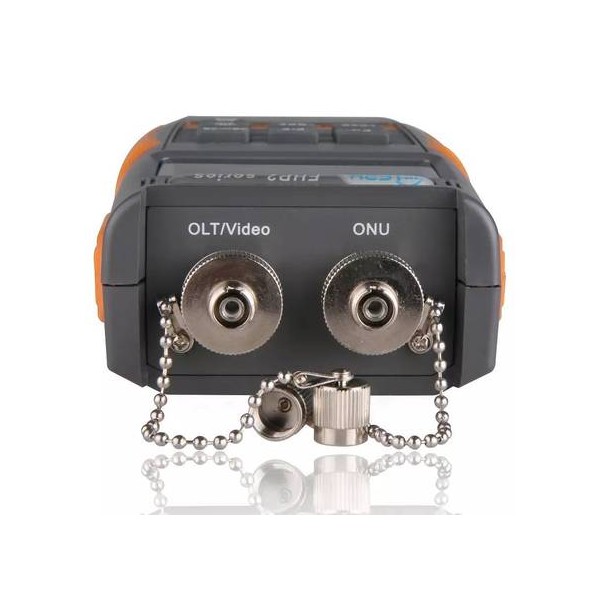

На приладі передбачено два оптичні порти. Під час підключення важливо правильно дотримуватися їхнього призначення. Один бік з’єднується з ONU/ONT, інший — із лінією в напрямку OLT / Video.

Неправильна орієнтація може призвести до некоректної інтерпретації результатів. Тому перед вимірюванням потрібно звірити маркування портів на корпусі та схему мережі.

Під час роботи не слід допускати різких перегинів вимірювальних патч-кордів. Конектори необхідно очищувати до підключення, особливо якщо прилад використовується на великій кількості абонентських ліній протягом одного робочого дня.

Підтримка EPON, GPON, APON і BPON

У картці Grandway FHP2P01 заявлене застосування для всіх основних типів PON відповідного покоління: EPON, GPON, APON і BPON. Це робить модель універсальним сервісним інструментом для компаній, які експлуатують різні пасивні оптичні системи.

Для монтажника важливо розуміти, що FHP2P01 є вимірювачем фізичного оптичного рівня. Він допомагає контролювати потужність відповідних довжин хвиль, але не замінює аналізатор мережевих протоколів і не виконує функції OLT або ONU.

Використання під час підключення нового абонента FTTH

Один із типових сценаріїв використання FHP2P01 — введення в експлуатацію нової FTTH-лінії. Після завершення зварювання, монтажу конектора та прокладання абонентського кабелю необхідно перевірити, чи отримує ONU/ONT необхідний оптичний сигнал.

Загальний порядок роботи може виглядати так:

1. перевірити правильність підключення абонентської лінії;
2. очистити всі конектори та адаптери;
3. підключити FHP2P01 у розрив між PON-лінією та ONU/ONT;
4. дотримуватися маркування портів ONU та OLT / Video;
5. виконати вимірювання 1310, 1490 і 1550 нм;
6. порівняти результати з допустимими значеннями для конкретної мережі;
7. за потреби використати налаштовані порогові значення;
8. зберегти результат у внутрішній пам’яті;
9. після завершення тесту відновити штатне підключення.

Налаштування порогових значень

Grandway FHP2P01 підтримує налаштування порогових значень. Для сервісного інженера це важлива функція, оскільки допустимий рівень оптичної потужності визначається вимогами конкретної мережі та встановленого обладнання.

Замість того щоб щоразу вручну згадувати допустимі межі, спеціаліст може використовувати заздалегідь визначені критерії. Це спрощує серійне підключення абонентів та допомагає стандартизувати процедуру перевірки.

Порогові значення не слід встановлювати довільно. Їх необхідно брати з проектної документації, вимог оператора або технічних характеристик конкретних ONU, OLT та оптичної інфраструктури.

Внутрішня пам’ять результатів

Прилад оснащений внутрішньою пам’яттю. Це особливо корисно для монтажних бригад, які протягом зміни перевіряють велику кількість абонентів або виконують вимірювання на різних ділянках однієї мережі.

Збережені результати можна використовувати для технічного обліку, порівняння параметрів до та після ремонту, формування історії обслуговування та підготовки звітності.

Правильне документування вимірювань дозволяє в майбутньому швидше визначити, чи змінився рівень сигналу відносно початкового стану лінії.

USB-порт для роботи з ПК

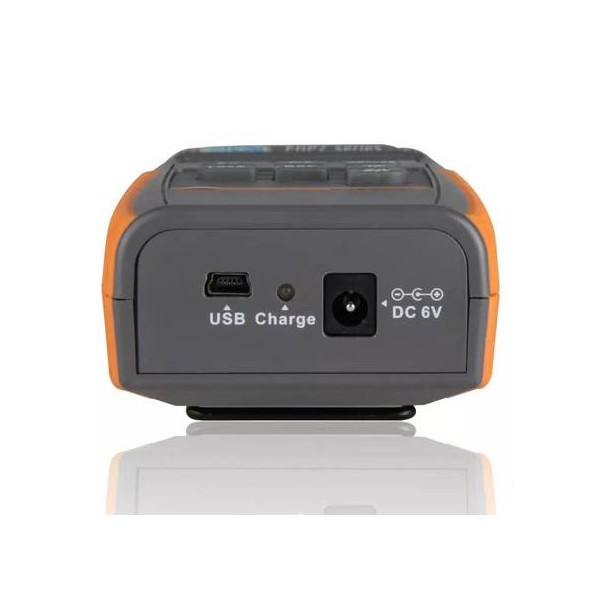

FHP2P01 має USB-порт для зв’язку з персональним комп’ютером. У комплект постачання входить відповідний USB-кабель.

Підключення до ПК зручне для роботи зі збереженими даними, технічного обліку результатів та виконання операцій, передбачених програмним забезпеченням відповідної версії приладу.

Перед використанням програмного забезпечення варто переконатися в сумісності його версії з конкретною ревізією FHP2P01 та операційною системою комп’ютера.

Індикація розряду батареї

У приладі передбачене відображення розряду батареї. Для польового вимірювального обладнання це практична функція, оскільки монтажник може оцінити стан живлення до початку серії вимірювань.

Перед виїздом на об’єкт рекомендується перевірити заряд і мати можливість підключити штатний AC/DC зарядний пристрій. Особливо важливо контролювати живлення під час робіт далеко від офісу або складу.

Вимірювання в полі та в приміщенні

Grandway FHP2P01 розрахований на використання як у приміщеннях, так і під час виїзних робіт. Він може застосовуватися в серверній, оптичному кросі, телекомунікаційній шафі, на абонентському об’єкті або іншій точці доступу до PON.

Під час польової роботи потрібно захищати оптичні порти від пилу, вологи та механічних забруднень. Не слід класти відкритий конектор на поверхню шафи, монтажну сумку або одяг.

Чистота конекторів перед PON-вимірюванням

Забруднення оптичного конектора є однією з найпоширеніших причин неправильних результатів. Пил або жирова плівка додають додаткові втрати, і монтажник може помилково вирішити, що проблема знаходиться в кабелі або сплітері.

Перед кожним відповідальним тестом рекомендується:

• оглянути конектор за допомогою відповідного оптичного мікроскопа, якщо він доступний;
• очистити ферулу спеціальним засобом;
• перевірити вимірювальні патч-корди;
• не торкатися торців пальцями;
• не продувати конектор ротом;
• після очищення одразу виконати підключення.

Регулярне очищення важливе ще й тому, що забруднений патч-корд може перенести частинки на порт вимірювального приладу.

Grandway FHP2P01 і звичайний OPM — у чому різниця

Звичайний оптичний вимірювач потужності OPM є універсальним приладом для визначення рівня сигналу на відкритому кінці волоконно-оптичної лінії. Він чудово підходить для багатьох задач, але при роботі з PON не завжди дає всю необхідну інформацію.

Grandway FHP2P01 спеціально орієнтований на PON і контролює три робочі канали 1310, 1490 і 1550 нм. Крім того, він має прохідну схему з двома портами ONU та OLT/Video.

Grandway FHP2P01 і OTDR — різні завдання

PON power meter не потрібно плутати з оптичним рефлектометром. FHP2P01 вимірює рівні робочих оптичних сигналів. OTDR, своєю чергою, аналізує відбиття та зворотне розсіювання, будує рефлектограму й допомагає визначити відстань до зварювань, конекторів, обривів та інших подій.

Під час сервісу ці два прилади добре доповнюють один одного. FHP2P01 може показати, що сигнал на абонентському боці не відповідає очікуваному рівню. Після цього OTDR використовують для пошуку конкретної ділянки, де виникають надмірні втрати.

Пошук причин нестабільної роботи ONU або ONT

Якщо абонентський термінал періодично втрачає з’єднання, перезавантаження обладнання не завжди вирішує проблему. Причиною може бути недостатній оптичний бюджет або нестабільність одного з PON-каналів.

FHP2P01 допомагає перевірити фізичний оптичний рівень. Якщо отримані значення знаходяться за межами норм, далі потрібно послідовно перевірити конектори, патч-корди, зварювання, сплітери та кабельну трасу.

При цьому порогові значення потрібно визначати відповідно до конкретного обладнання та проекту мережі, а не використовувати універсальне число для всіх PON-систем.

Перевірка після ремонту ВОЛЗ

Після відновлення пошкодженого оптичного кабелю важливо переконатися не тільки в механічній цілісності волокна, а й у тому, що абонент отримує нормальний робочий сигнал.

Монтажник може підключити FHP2P01 у точці абонентського термінала та порівняти отримані результати з допустимими параметрами. Якщо після ремонту рівні повернулися до норми, це є важливою частиною функціональної перевірки.

За необхідності результат можна доповнити OTDR-вимірюванням та контролем загального загасання.

Застосування в мережах GPON

GPON є одним із найпоширеніших форматів побудови FTTH-мереж. Станційне обладнання OLT через пасивну оптичну розподільчу мережу працює з великою кількістю ONU або ONT.

Grandway FHP2P01 дозволяє спеціалісту контролювати фізичний рівень сигналів між цими елементами та використовувати один спеціалізований PON-тестер замість спроб оцінювати мережу лише універсальним OPM.

Застосування в мережах EPON

У картці товару також прямо вказана підтримка EPON. Принцип практичного використання залишається подібним: прилад підключається в розрив та допомагає перевіряти оптичні сигнали між абонентською і станційною сторонами.

Для правильної оцінки результатів потрібно використовувати нормативи саме тієї мережі, в якій проводиться тестування.

Підтримка APON і BPON

Крім EPON і GPON, у характеристиках MOMM заявлені APON та BPON. Це важливо для спеціалістів, які обслуговують не тільки нові FTTH-мережі, а й інфраструктуру попередніх поколінь.

Перед роботою потрібно знати реальну архітектуру тестованої мережі та її спектральний план, щоб правильно трактувати значення, які показує прилад.

Заводський калібрувальний сертифікат

До комплекту входить заводський калібрувальний сертифікат англійською мовою. Для вимірювального обладнання це корисний документ, оскільки він підтверджує проходження приладом заводської процедури контролю.

Сертифікат слід зберігати разом з документацією до конкретного приладу. Якщо компанія має власну систему метрологічного контролю, подальша періодичність перевірок визначається її внутрішніми правилами та вимогами до вимірювального обладнання.

Практичний порядок роботи з FHP2P01

1. Визначте точку PON-мережі, в якій потрібно провести вимірювання.
2. Перевірте заряд приладу.
3. Переконайтеся, що використовуються правильні та чисті конектори.
4. Очистіть вимірювальні патч-корди.
5. Від’єднайте лінію відповідно до регламенту оператора.
6. Підключіть сторону ONU до відповідного порту FHP2P01.
7. Підключіть сторону OLT / Video до другого порту.
8. Перевірте правильність схеми.
9. Запустіть вимірювання.
10. Проаналізуйте 1310, 1490 і 1550 нм.
11. Порівняйте результати з допустимими порогами конкретної мережі.
12. За потреби збережіть дані у внутрішній пам’яті.
13. Після завершення правильно відновіть штатне підключення.
14. Перевірте роботу ONU/ONT.

Типові помилки під час PON-вимірювань

• підключення забруднених оптичних конекторів;
• переплутані порти ONU та OLT / Video;
• оцінювання результату без урахування нормативів конкретної мережі;
• використання пошкодженого вимірювального патч-корда;
• надмірний вигин оптичного шнура під час тесту;
• ігнорування стану батареї;
• відсутність збереження результатів до ремонтних робіт;
• плутання PON power meter з OTDR;
• пошук обриву лише за рівнем потужності без подальшої локалізації;
• повторне підключення конектора без очищення;
• використання неправильних порогових критеріїв;
• відсутність перевірки сервісу після відключення вимірювального приладу.

Безпека під час роботи з оптичними мережами

Сигнали на 1310, 1490 і 1550 нм знаходяться в інфрачервоному діапазоні та невидимі людським оком. Не можна дивитися безпосередньо в оптичний порт, торець активного патч-корда або конектор PON-лінії.

Відсутність видимого світіння не означає відсутність лазерного випромінювання. Усі відкриті конектори потрібно спрямовувати в безпечний бік та закривати захисними заглушками, якщо вони тимчасово не використовуються.

Догляд за Grandway FHP2P01

Найважливішими елементами з погляду щоденного догляду є оптичні порти. Пил, який потрапив усередину адаптера, може створювати додаткове загасання та впливати на всі подальші результати.

Після роботи порти потрібно закривати чистими захисними заглушками. Корпус приладу слід зберігати в сухому місці та захищати від механічних ударів.

USB-кабель, змінні конектори та зарядний пристрій бажано перевозити разом із приладом, щоб комплект залишався готовим до виїзної діагностики.

Сфери застосування Grandway FHP2P01

• монтаж FTTH-мереж;
• введення нових ONU/ONT в експлуатацію;
• діагностика EPON;
• діагностика GPON;
• робота з APON і BPON;
• перевірка оптичного рівня на абонентській стороні;
• пошук причин нестабільної реєстрації ONU;
• контроль PON після ремонту кабелю;
• обслуговування оптичних кросів і розподільчих шаф;
• аварійно-відновлювальні роботи;
• профілактичне обслуговування мереж провайдера;
• документування результатів вимірювань.

Для кого призначений PON-тестер

• монтажники ВОЛЗ;
• майстри підключення FTTH;
• інженери інтернет-провайдерів;
• оператори зв’язку;
• аварійні телекомунікаційні бригади;
• сервісні інженери;
• системні інтегратори;
• підприємства, які експлуатують власну PON-інфраструктуру;
• навчальні та вимірювальні лабораторії.

Поширені запитання про Grandway FHP2P01

Які довжини хвиль вимірює FHP2P01?

Прилад контролює три довжини хвиль: 1310, 1490 і 1550 нм.

Чи підходить Grandway FHP2P01 для GPON?

Так. GPON прямо зазначений серед підтримуваних типів PON-мереж.

Чи підтримується EPON?

Так. Прилад призначений для вимірювань у мережах EPON.

Чи заявлені APON та BPON?

Так. У картці товару MOMM серед підтримуваних мереж також вказані APON і BPON.

Як підключається прилад?

FHP2P01 є прохідним вимірювачем і підключається в розрив PON-мережі.

Скільки оптичних портів має прилад?

Для тестування передбачені два порти — ONU та OLT / Video.

Чи є внутрішня пам’ять?

Так. Внутрішня пам’ять зазначена серед функцій Grandway FHP2P01.

Чи можна налаштовувати пороги?

Так. Прилад підтримує налаштування порогових значень для контролю параметрів мережі.

Чи можна підключити FHP2P01 до комп’ютера?

Так. Для зв’язку з ПК передбачений USB-порт, а USB-кабель входить до комплекту.

Чи показує прилад стан батареї?

Так. Серед функцій вказане відображення розряду батареї.

Чи можна використовувати його на виїзді?

Так. У перевагах моделі зазначена можливість вимірювання як у полі, так і в приміщенні.

Чи входить зарядний пристрій?

Так. У комплекті постачання зазначений AC/DC зарядний пристрій.

Чи є калібрувальний сертифікат?

Так. У комплект входить заводський калібрувальний сертифікат англійською мовою.

Скільки змінних конекторів у комплекті?

У комплекті зазначені змінні конектори — 2 шт.

Чи може FHP2P01 замінити OTDR?

Ні. PON-тестер вимірює оптичну потужність робочих каналів, а OTDR призначений для рефлектометричного аналізу та визначення відстані до подій і пошкоджень.

Чи потрібен окремий звичайний OPM?

Це залежить від задачі. FHP2P01 оптимізований саме для PON. Для універсальних вимірювань інших оптичних систем окремий OPM може залишатися корисним інструментом.

Чому варто купити Grandway FHP2P01

Grandway FHP2P01 вирішує конкретне професійне завдання — дозволяє контролювати робочі сигнали PON на 1310, 1490 і 1550 нм у прохідному режимі. Це робить його значно інформативнішим за просту перевірку наявності оптичного сигналу під час підключення або діагностики абонента.

Підтримка EPON, GPON, APON і BPON розширює сферу застосування. Два порти ONU та OLT / Video формують зрозумілу схему підключення, внутрішня пам’ять допомагає зберігати результати, а налаштування порогів спрощує серійний контроль мережі.

USB-порт для зв’язку з ПК корисний для подальшої роботи з даними. Індикація розряду батареї, компактне виконання та можливість польового використання роблять FHP2P01 практичним приладом для щоденного комплекту інженера ВОЛЗ.

Купити PON-вимірювач Grandway FHP2P01 в Україні

Купити Grandway FHP2P01 варто монтажним бригадам, інтернет-провайдерам, операторам зв’язку та сервісним спеціалістам, яким потрібно професійно перевіряти PON-лінії під час підключення, обслуговування та ремонту.

Перед замовленням зверніть увагу на ключові можливості: робота з EPON, GPON, APON і BPON, прохідне підключення в розрив мережі, одночасне вимірювання 1310, 1490 та 1550 нм, два порти ONU і OLT / Video, налаштування порогів, внутрішня пам’ять і USB для ПК.

У комплект входять PON-тестер Grandway FHP2P01, 2 змінні конектори, інструкція — 1 шт., USB-кабель для ПК, заводський калібрувальний сертифікат англійською мовою та AC/DC зарядний пристрій.

Grandway FHP2P01 — спеціалізований PON power meter для фахівця, якому потрібно не просто визначити наявність світла у волокні, а професійно контролювати оптичні сигнали між OLT та ONU/ONT, швидко перевіряти нові FTTH-підключення й знаходити причини проблем у пасивній оптичній мережі.
