Вимірювач оптичної потужності OPT 735 PON для мереж GPON, EPON і FTTH

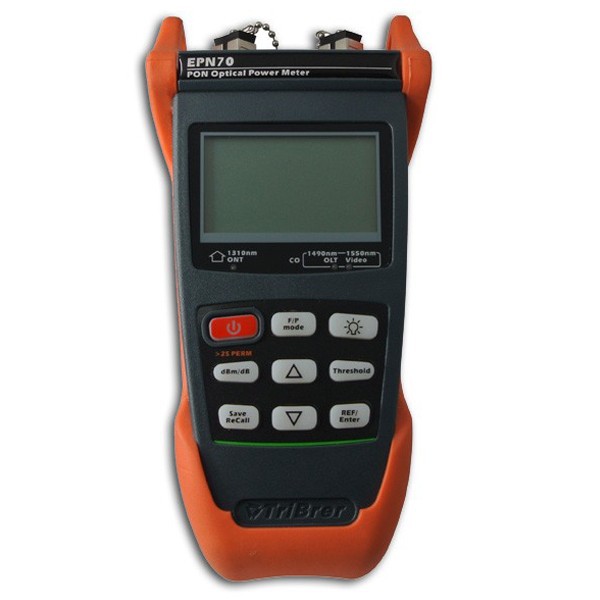

OPT 735 PON — професійний портативний вимірювач оптичної потужності, призначений для монтажу, підключення, діагностики та технічного обслуговування пасивних оптичних мереж PON. Прилад дає змогу одночасно контролювати сигнали на трьох основних довжинах хвиль: 1310, 1490 і 1550 нм, не перериваючи нормальну роботу абонентської лінії.

На відміну від звичайного оптичного вимірювача потужності, який зазвичай підключається до одного кінця волокна, OPT 735 PON встановлюється безпосередньо в розрив діючої лінії між станційним обладнанням OLT та абонентським терміналом ONT або ONU. Такий спосіб підключення дозволяє контролювати висхідний і низхідний оптичні сигнали в реальних умовах роботи мережі.

Прилад одночасно вимірює три оптичні канали, які використовуються для передавання голосу, даних і відео. Результати відображаються на графічному екрані 128 × 64, тому монтажник бачить рівні всіх контрольованих довжин хвиль без необхідності по черзі перемикати режими або повторно підключати кабелі.

Вимірювач потужності OPT 735 PON підходить для введення в експлуатацію нових абонентських підключень, перевірки оптичного бюджету, пошуку причин нестабільного зв’язку, контролю роботи сплітерів і локалізації ділянок із надмірним загасанням. Прилад буде корисним монтажникам FTTH, сервісним інженерам, працівникам інтернет-провайдерів, аварійним бригадам і спеціалістам, які обслуговують мережі GPON, EPON та інші архітектури PON.

Основні можливості OPT 735 PON

• одночасне вимірювання оптичної потужності на 1310, 1490 і 1550 нм;
• робота безпосередньо в активній PON-лінії;
• підключення в розрив між OLT та ONT;
• одночасний контроль каналів голосу, даних і відео;
• графічний екран 128 × 64;
• діапазон на 1310 нм: +10 ... -35 дБ;
• діапазон на 1490 нм: +10 ... -50 дБ;
• діапазон на 1550 нм: +25 ... -45 дБ;
• ORL для APC — 55 дБ;
• ORL для UPC — 35 дБ;
• внесені втрати менше 1,5 дБ;
• точність ±0,5 дБ для burst signal;
• точність ±0,2 дБ для звичайного сигналу;
• 10 наборів порогових значень;
• пам’ять на 100 результатів;
• підтримка конекторів SC/PC;
• можливість установлення інших типів конекторів;
• функція автоматичного вимкнення;
• можливість заряджання акумуляторів;
• час роботи близько 36 годин;
• живлення від 3 батарей AA або адаптера AC/DC;
• робоча температура від -10 до +60 °C;
• маса 450 г;
• розміри 19 × 90 × 40 мм.

Технічні характеристики вимірювача OPT 735 PON

Для чого потрібен PON-тестер оптичної потужності

У пасивній оптичній мережі один порт OLT обслуговує групу абонентів через систему оптичних сплітерів. Потужність сигналу поступово зменшується через довжину волокна, зварні з’єднання, конектори, адаптери, сплітери, макровигини та інші елементи тракту.

Якщо рівень оптичної потужності виходить за допустимі межі, абонентський термінал може нестабільно реєструватися в мережі, періодично втрачати зв’язок або взагалі не встановлювати з’єднання з OLT. Звичайна візуальна перевірка не дозволяє оцінити запас оптичного бюджету, тому монтажнику потрібен спеціальний вимірювальний прилад.

OPT 735 PON показує реальні рівні сигналів у робочій лінії. Спеціаліст може порівняти отримані значення з установленими порогами та визначити, чи відповідає підключення вимогам мережі.

Такий контроль доцільно виконувати:

• під час первинного підключення нового абонента;
• після заміни оптичного сплітера;
• після ремонту або зварювання волокна;
• під час пошуку причин нестабільної роботи ONT;
• після встановлення нового конектора;
• під час профілактичного обслуговування мережі;
• після реконструкції оптичного кроса;
• перед введенням PON-гілки в експлуатацію.

Одночасне вимірювання 1310, 1490 і 1550 нм

Головна перевага OPT 735 PON — одночасне вимірювання трьох довжин хвиль. Монтажнику не потрібно виконувати декілька окремих підключень або використовувати різні оптичні фільтри.

Канал 1310 нм

Довжина хвилі 1310 нм у типовій PON-мережі використовується для передавання сигналу від абонентського обладнання ONT або ONU до станційного обладнання OLT. Це висхідний, або upstream, канал.

Особливістю upstream-сигналу є пакетний режим роботи. Різні абонентські пристрої передають дані у виділені часові інтервали, тому оптичний сигнал має імпульсний, або burst, характер. OPT 735 PON розрахований на вимірювання такого сигналу з точністю ±0,5 дБ.

Діапазон вимірювання на 1310 нм становить +10 ... -35 дБ. Контроль цього каналу допомагає оцінити, чи достатньою є потужність передавача ONT для стабільного приймання сигналу станційним обладнанням.

Канал 1490 нм

Довжина хвилі 1490 нм використовується для передавання основного низхідного сигналу від OLT до абонентського обладнання. Через цей канал передаються дані, службова інформація та інші цифрові сервіси.

Діапазон вимірювання OPT 735 PON на 1490 нм становить +10 ... -50 дБ. Саме цей канал часто перевіряють під час діагностики проблем із реєстрацією ONT, нестабільною швидкістю або періодичними втратами з’єднання.

Надто низький рівень може бути спричинений надмірною кількістю сплітерів, поганим зварюванням, забрудненим конектором, пошкодженим патч-кордом або сильним вигином оптичного волокна.

Канал 1550 нм

Довжина хвилі 1550 нм може використовуватися для передавання відеосигналу в мережах із технологією RF Overlay. Такий канал передається від головної станції у напрямку абонентів паралельно з основним цифровим трафіком.

Діапазон вимірювання на 1550 нм становить +25 ... -45 дБ. Контроль цього каналу дозволяє перевіряти рівень телевізійного або іншого додаткового оптичного сервісу без відключення основного PON-з’єднання.

Підключення в розрив між OLT та ONT

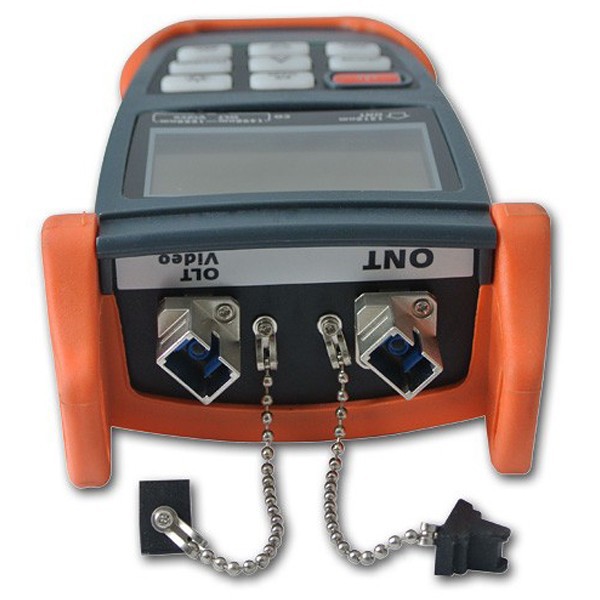

OPT 735 PON має прохідну схему вимірювання. Один порт підключається у напрямку OLT, другий — у напрямку ONT. Оптичні сигнали продовжують проходити через прилад, а внутрішня система розділяє їх за довжинами хвиль і вимірює потужність кожного каналу.

Такий спосіб роботи дозволяє перевіряти лінію під реальним навантаженням. Абонентське обладнання залишається підключеним, тому оператор бачить фактичні рівні сигналів, які присутні під час обміну даними.

Під час підключення важливо не переплутати напрямки OLT та ONT. Порти мають бути з’єднані відповідно до маркування приладу. Неправильна орієнтація може призвести до некоректного відображення каналів або неможливості виконати вимірювання.

Мінімальні внесені втрати менше 1,5 дБ

Будь-який пристрій, установлений у розрив оптичної лінії, створює додаткове загасання. Для OPT 735 PON внесені втрати становлять менше 1,5 дБ.

Цей параметр потрібно враховувати під час роботи з лініями, які вже мають мінімальний запас оптичного бюджету. Підключення тестера може тимчасово зменшити рівень, що надходить до ONT або OLT.

Якщо після встановлення приладу абонентське обладнання втрачає з’єднання, це може свідчити про те, що реальний запас потужності в лінії є дуже малим. У такій ситуації потрібно перевірити всі з’єднання, очистити конектори та визначити джерело надмірного загасання.

Точність вимірювання

Для звичайного оптичного сигналу точність OPT 735 PON становить ±0,2 дБ. Для пакетного burst signal на 1310 нм точність становить ±0,5 дБ.

Різниця пов’язана з особливостями висхідного PON-каналу. Сигнал від ONT передається короткими пакетами, а не безперервно, тому його вимірювання потребує швидкого фотоприймача та спеціального алгоритму обробки.

Для отримання стабільного результату конектори мають бути чистими, а адаптери — справними. Забруднення ферули може додати кілька децибелів втрат і створити помилкове враження про несправність кабельної траси.

10 наборів порогових значень

OPT 735 PON підтримує 10 наборів порогів. Це дозволяє підготувати різні критерії оцінювання для окремих типів мереж, класів оптичного бюджету, проєктів або ділянок.

Наприклад, один набір можна використовувати для стандартного абонентського підключення, інший — для мережі з більшою кількістю сплітерів, третій — для сервісної перевірки після ремонту.

Порогові значення допомагають швидше оцінювати результат. Оператор порівнює фактичну потужність із допустимими межами та визначає, чи потрібно додатково перевіряти лінію.

Конкретні пороги необхідно встановлювати відповідно до документації OLT, ONT, класу PON, схеми розгалуження та внутрішніх вимог оператора зв’язку.

Пам’ять на 100 результатів

Вбудована пам’ять дозволяє зберігати до 100 результатів вимірювання. Це зручно під час послідовного обслуговування декількох абонентських ліній.

Монтажник може виконувати перевірки на об’єкті, зберігати показання та пізніше переносити їх до журналу робіт або сервісного звіту. Пам’ять також допомагає порівнювати результати до та після очищення конекторів, повторного зварювання або заміни патч-корда.

Під час документування бажано додатково записувати номер порту, адресу абонента, дату, тип сплітера й інші дані, оскільки сам числовий результат без прив’язки до конкретної лінії має обмежену практичну цінність.

Графічний екран 128 × 64

Графічний дисплей 128 × 64 дозволяє одночасно відображати результати для 1310, 1490 і 1550 нм. Такий формат прискорює діагностику та зменшує ризик помилки під час переписування значень.

На екрані оператор контролює рівні оптичної потужності, вибрані налаштування та стан приладу. Перед початком робіт потрібно перевірити заряд елементів живлення та переконатися, що індикація є стабільною.

Конектори SC/PC

Базова конфігурація OPT 735 PON передбачає конектори SC/PC. За потреби прилад може доповнюватися іншими типами оптичних інтерфейсів.

Перед підключенням необхідно перевірити не лише механічний стандарт SC, а й тип полірування. PC, UPC та APC мають різну геометрію торця. Безпосереднє з’єднання несумісних типів може створити підвищені втрати й пошкодити контактні поверхні.

Для роботи з мережами SC/APC потрібно використовувати відповідний адаптер або конфігурацію, яка забезпечує правильне оптичне з’єднання.

ORL для APC і UPC

У характеристиках зазначено ORL APC 55 дБ і ORL UPC 35 дБ. ORL, або optical return loss, характеризує рівень зворотного відбиття оптичного сигналу.

Чим більше значення ORL, тим менша частина світлової енергії повертається назад у напрямку передавача. Кутове полірування APC забезпечує краще придушення відбитого сигналу, тому для нього зазначено 55 дБ, тоді як для UPC — 35 дБ.

Підвищене відбиття може виникати через забруднення, повітряний проміжок, подряпину на ферулі, неправильне з’єднання або невідповідність типів полірування.

Живлення та автономна робота

OPT 735 PON живиться від трьох батарей AA або через адаптер AC/DC. Така схема дозволяє використовувати прилад як у польових умовах, так і на стаціонарному робочому місці.

Час автономної роботи становить близько 36 годин. Фактична тривалість залежить від типу елементів живлення, яскравості екрана, температури та інтенсивності використання.

Передбачена можливість заряджання акумуляторів. Для цього потрібно використовувати сумісні перезаряджувані елементи та відповідний адаптер.

Не слід намагатися заряджати одноразові лужні батареї. Перед використанням функції заряджання потрібно переконатися, що встановлені саме акумулятори, розраховані на повторний заряд.

Автоматичне вимкнення

Функція автоматичного вимкнення допомагає економити заряд, якщо користувач залишив прилад без роботи. Це особливо корисно під час виїзного обслуговування, коли монтажник одночасно використовує декілька інструментів.

Перед тривалим зберіганням батареї або акумулятори бажано вийняти, щоб уникнути пошкодження контактів через можливе протікання.

Робоча температура від -10 до +60 °C

OPT 735 PON може використовуватися за температури від -10 до +60 °C. Такий діапазон підходить для роботи у технічних приміщеннях, телекомунікаційних шафах, під’їздах, серверних та на зовнішніх об’єктах у межах зазначених умов.

Після перенесення приладу з холоду в тепле приміщення потрібно дочекатися температурної стабілізації. Конденсат на оптичних портах або всередині адаптера може спричинити нестабільні показання та забруднення ферул.

Загальний порядок підключення OPT 735 PON

1. Ознайомтеся зі схемою PON-лінії та визначте напрямки OLT і ONT.
2. Перевірте стан приладу, портів і вимірювальних патч-кордів.
3. Очистіть усі оптичні конектори спеціальним очищувачем.
4. Від’єднайте абонентський патч-корд у передбаченій точці.
5. Підключіть порт OLT приладу у напрямку станційного обладнання.
6. Підключіть порт ONT у напрямку абонентського термінала.
7. Увімкніть OPT 735 PON.
8. Дочекайтеся встановлення зв’язку та появи стабільних показань.
9. Перевірте значення на 1310, 1490 і 1550 нм.
10. Порівняйте результати з установленими порогами.
11. За потреби збережіть вимірювання у пам’яті.
12. Після завершення від’єднайте прилад і відновіть штатне з’єднання.
13. Повторно перевірте роботу ONT або ONU.

Як правильно оцінювати результати

Окреме значення оптичної потужності не можна оцінювати без урахування класу PON, типу обладнання та схеми розгалуження. Допустимі межі визначаються чутливістю приймача, максимальною потужністю передавача та оптичним бюджетом конкретної системи.

Під час діагностики потрібно враховувати:

• потужність передавача OLT;
• потужність передавача ONT;
• коефіцієнт ділення сплітера;
• довжину оптичного волокна;
• кількість зварних з’єднань;
• кількість конекторів та адаптерів;
• загасання патч-кордів;
• стан оптичних розеток;
• наявність макровигинів;
• внесені втрати самого тестера <1,5 дБ.

Пошук причин низького рівня сигналу

Якщо виміряна потужність нижча за допустиму, перевірку бажано виконувати послідовно. Спочатку потрібно очистити всі доступні конектори та повторити вимірювання. Забруднення є однією з найпоширеніших причин додаткових втрат.

Далі перевіряють патч-корди, адаптери, зварні з’єднання, сплітери та кабельну трасу. Для точного визначення місця дефекту може знадобитися оптичний рефлектометр OTDR.

Якщо 1490 нм має нормальний рівень, а 1310 нм занадто слабкий, проблема може бути пов’язана з передавачем ONT, зворотним каналом або особливостями підключення. Якщо знижені всі три канали, доцільно перевірити загальний оптичний тракт.

Підготовка конекторів перед вимірюванням

Перед кожним підключенням торці конекторів потрібно перевіряти та очищувати. Частинка пилу, яка не помітна без мікроскопа, може створити значне загасання або подряпати ферулу.

Рекомендований порядок:

1. перевірити конектор оптичним мікроскопом;
2. очистити торець касетним або стрижневим очищувачем;
3. повторно перевірити поверхню;
4. підключити конектор, не торкаючись ферули пальцями.

Не можна дивитися безпосередньо в активний оптичний порт або торець волокна. Інфрачервоне випромінювання невидиме, але може бути небезпечним для очей.

Застосування під час підключення FTTH

Під час підключення нового абонента OPT 735 PON дозволяє перевірити рівень сигналу безпосередньо перед ONT. Монтажник бачить, чи достатньо потужності надходить від OLT та чи коректно передає сигнал абонентський термінал.

Це допомагає відокремити проблему кабельної лінії від несправності ONT. Якщо рівні відповідають порогам, але термінал не реєструється, потрібно перевірити серійний номер, конфігурацію OLT, профіль абонента та інші програмні параметри.

Застосування під час обслуговування PON-гілки

OPT 735 PON можна використовувати для планового аудиту абонентських ліній. Регулярне вимірювання дає змогу виявити поступове погіршення оптичного бюджету ще до повної втрати зв’язку.

Порівняння поточних результатів зі збереженими значеннями допомагає визначити, чи змінився стан лінії після ремонту, перемикання або встановлення нового сплітера.

Типові помилки під час роботи

• переплутані порти OLT та ONT;
• підключення забруднених конекторів;
• використання несумісних PC, UPC або APC-інтерфейсів;
• оцінювання результату без урахування внесених втрат <1,5 дБ;
• порівняння з неправильним набором порогів;
• використання розряджених елементів живлення;
• заряджання одноразових батарей;
• вимірювання одразу після перенесення приладу з холоду;
• різке згинання патч-кордів;
• від’єднання активного конектора без попередження абонента;
• дотик до ферули руками;
• спроба оцінити весь стан лінії лише за одним значенням.

Догляд за приладом

Оптичні порти OPT 735 PON потрібно утримувати чистими та закривати захисними ковпачками, коли прилад не використовується. Пил усередині адаптера може впливати на всі наступні вимірювання.

Корпус слід протирати сухою або злегка зволоженою м’якою тканиною. Не можна використовувати агресивні розчинники, абразивні матеріали або заливати рідину в порти.

Патч-корди потрібно зберігати без різких перегинів. Мінімальний радіус вигину має відповідати вимогам конкретного кабелю.

Комплектація OPT 735 PON

Сфери застосування OPT 735 PON

• монтаж мереж GPON та EPON;
• підключення абонентів FTTH;
• введення PON-ліній в експлуатацію;
• перевірка оптичної потужності перед ONT;
• контроль сигналу від OLT;
• вимірювання висхідного burst-сигналу 1310 нм;
• контроль низхідного каналу 1490 нм;
• перевірка відеоканалу 1550 нм;
• діагностика нестабільного інтернет-з’єднання;
• перевірка сплітерів і кросів;
• контроль якості зварних з’єднань;
• аварійне обслуговування оптичних мереж;
• планове технічне обслуговування ВОЛЗ;
• сервіс телекомунікаційного обладнання.

Для кого призначений прилад

Купити OPT 735 PON доцільно:

• монтажникам FTTH;
• інженерам інтернет-провайдерів;
• аварійним бригадам ВОЛЗ;
• спеціалістам із мереж GPON та EPON;
• сервісним інженерам телекомунікаційних компаній;
• системним інтеграторам;
• працівникам операторів зв’язку;
• лабораторіям і навчальним центрам;
• підприємствам із власною PON-інфраструктурою.

Поширені запитання про OPT 735 PON

Які довжини хвиль вимірює прилад?

OPT 735 PON одночасно вимірює оптичну потужність на 1310, 1490 і 1550 нм.

Чи потрібно відключати ONT під час тестування?

Прилад підключається в розрив між OLT та ONT, тому вимірювання виконується без повного відключення робочої лінії.

Який діапазон на 1310 нм?

Діапазон вимірювання становить +10 ... -35 дБ.

Який діапазон на 1490 нм?

Діапазон вимірювання становить +10 ... -50 дБ.

Який діапазон на 1550 нм?

Діапазон вимірювання становить +25 ... -45 дБ.

Які внесені втрати?

Внесені втрати становлять менше 1,5 дБ.

Яка точність приладу?

Точність становить ±0,5 дБ для burst signal та ±0,2 дБ для звичайного сигналу.

Скільки наборів порогів підтримується?

Прилад підтримує 10 наборів порогових значень.

Скільки результатів можна зберегти?

Вбудована пам’ять розрахована на 100 результатів.

Який тип конекторів використовується?

Базово підтримуються SC/PC, також можливе доповнення іншими типами.

Який екран установлено?

Прилад оснащений графічним екраном 128 × 64.

Від чого живиться тестер?

Живлення здійснюється від 3 батарей AA або через адаптер AC/DC.

Чи можна заряджати акумулятори в приладі?

Так. У характеристиках зазначена можливість заряджання акумуляторів.

Який час автономної роботи?

Час роботи становить близько 36 годин.

Яка робоча температура?

Робочий температурний діапазон становить від -10 до +60 °C.

Яка маса OPT 735 PON?

Маса приладу становить 450 г.

Які розміри?

У характеристиках картки товару зазначені розміри 19 × 90 × 40 мм.

Чи замінює OPT 735 PON оптичний рефлектометр?

Ні. PON-тестер вимірює рівні оптичної потужності, але не визначає відстань до пошкодження. Для локалізації дефектів уздовж волокна використовується OTDR.

Чи можна використовувати прилад як звичайний OPM?

Основне призначення OPT 735 PON — одночасне прохідне вимірювання трьох каналів PON. Окремий універсальний режим OPM у наведених характеристиках не заявлений.

Переваги OPT 735 PON для професійного монтажника

OPT 735 PON поєднує одночасний контроль трьох ключових довжин хвиль, роботу в активній лінії та збереження результатів. Один прилад дозволяє перевірити висхідний канал 1310 нм, низхідний канал 1490 нм і відеоканал 1550 нм.

Внесені втрати менше 1,5 дБ дають змогу виконувати прохідне тестування без повного розриву сервісу. Точність ±0,2 дБ і підтримка burst signal із точністю ±0,5 дБ дозволяють використовувати модель для професійного обслуговування PON-мереж.

10 наборів порогів спрощують роботу з різними конфігураціями, а пам’ять на 100 результатів підходить для серійного тестування абонентських ліній. Автономність близько 36 годин та живлення від стандартних батарей AA роблять прилад зручним для виїзної роботи.

Купити вимірювач оптичної потужності OPT 735 PON в Україні

Замовити OPT 735 PON варто для монтажу, налаштування й технічного обслуговування пасивних оптичних мереж GPON, EPON та FTTH. Прилад допомагає швидко оцінювати рівні основних оптичних каналів і визначати, чи відповідає абонентське підключення заданим порогам.

Перед покупкою звірте ключові параметри зі своїми завданнями: довжини хвиль 1310, 1490 і 1550 нм, внесені втрати <1,5 дБ, точність ±0,5 дБ для burst signal і ±0,2 дБ, 10 наборів порогів, пам’ять 100 результатів та конектори SC/PC.

Вимірювач потужності OPT 735 PON стане практичним професійним інструментом для монтажника або сервісного інженера, якому потрібно контролювати активні PON-лінії без складного перепідключення обладнання, одночасно бачити три довжини хвиль і зберігати результати для подальшого аналізу.
