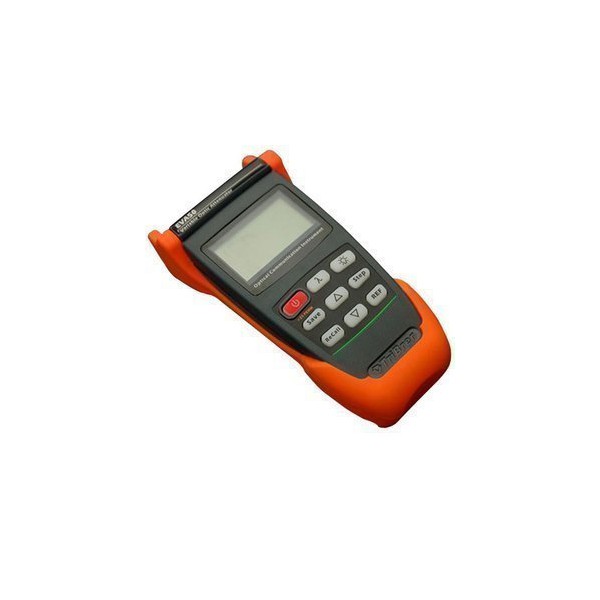

Оптичний атенюатор EVA50 — портативний регульований атенюатор для ВОЛЗ

Оптичний атенюатор EVA50 — портативний прилад для внесення в лінію зв’язку заданого оптичного загасання. Він використовується під час налаштування, перевірки та сервісного обслуговування волоконно-оптичних систем, коли спеціалісту потрібно контрольовано зменшити рівень оптичної потужності на певну величину й оцінити поведінку приймального обладнання або запас лінії за потужністю.

Модель EVA50 представлена у трьох варіантах за максимальним діапазоном встановлюваного загасання: EVA50-40, EVA50-60 та EVA50-80. Відповідно прилад дозволяє задавати загасання від 0 до 40 дБ, від 0 до 60 дБ або від 0 до 80 дБ залежно від вибраного виконання. Підтримуються три калібровані довжини хвиль — 1310, 1490 та 1550 нм, що робить EVA50 практичним інструментом для телекомунікаційних оптичних ліній та сервісних задач у ВОЛЗ.

Користувач може змінювати загасання з кроком 0,1 дБ, 1,0 дБ або 10,0 дБ. Це зручно як для точного підстроювання рівня сигналу, так і для швидкого переходу між суттєво різними значеннями. EVA50 зберігає до 10 значень загасання, дозволяє зберегти поточне значення як опорне та зберігає встановлене значення після вимкнення приладу. Для візуального контролю використовується цифровий дисплей 128х64.

За даними картки товару, EVA50 працює з одномодовим волокном 9/125, SM, має роздільну здатність 0,1 дБ, максимальну вхідну потужність +28 дБм та зворотні втрати > 40 дБ. Тип оптичного конектора вказаний як FC, PC. Час безперервної роботи від вбудованих батарей — більше 20 годин, а живлення здійснюється від 3хАА або від мережевого адаптера. Передбачене автоматичне відключення через 10 хв.

Основні можливості EVA50

• внесення в оптичну лінію заданого загасання;
• три виконання за діапазоном: 40 дБ, 60 дБ або 80 дБ;
• калібровані довжини хвиль 1310/1490/1550 нм;
• кроки встановлення загасання 0,1 дБ, 1,0 дБ та 10,0 дБ;
• зберігання до 10 значень загасання;
• можливість зберегти поточне значення як опорне;
• збереження заданого значення після вимкнення;
• режим енергозбереження;
• цифровий дисплей 128х64;
• робота з волокном 9/125, SM;
• роздільна здатність 0,1 дБ;
• максимальна вхідна потужність +28 дБм;
• зворотні втрати > 40 дБ;
• оптичний інтерфейс FC, PC;
• безперервна робота від батарей більше 20 годин;
• живлення від 3хАА або від мережевого адаптера;
• автоматичне відключення через 10 хв.;
• робоча температура -10…50 С;
• розміри 19х9х4 см;
• вага 450 г.

Основні технічні характеристики EVA50

Чим є оптичний атенюатор і навіщо він потрібен

Оптичний атенюатор — це прилад, який навмисно зменшує потужність світлового сигналу у волоконно-оптичній лінії на задану величину. На відміну від вимірювача потужності, який лише показує рівень сигналу, EVA50 активно вносить контрольоване загасання. Саме тому його використовують у тестових схемах разом із джерелом оптичного випромінювання, вимірювачем потужності, приймачем, трансивером або іншим обладнанням, поведінку якого потрібно перевірити при різних рівнях сигналу.

Практичний приклад — перевірка запасу оптичної лінії. Якщо система стабільно працює при номінальному рівні, інженер може поступово збільшувати внесене загасання й спостерігати, до якого значення приймач продовжує працювати коректно. Такий підхід допомагає оцінити запас за потужністю, порівняти різні приймачі або перевірити результат після зміни конфігурації тракту.

Атенюатор також корисний, коли на вході чутливого оптичного приймача потрібно тимчасово зменшити потужність до робочого рівня. При цьому EVA50 слід застосовувати в межах його заявлених характеристик і не перевищувати максимальну вхідну потужність +28 дБм, зазначену в картці товару.

Три виконання: EVA50-40, EVA50-60 та EVA50-80

Під час вибору EVA50 важливо визначити необхідний максимальний діапазон. Модель не є одним універсальним приладом, який завжди має всі три максимуми одночасно. У картці прямо зазначено, що обирається виконання з діапазоном 40 дБ, 60 дБ або 80 дБ.

EVA50-40 (SM) працює в межах від 0 до 40 дБ. EVA50-60 (SM) — від 0 до 60 дБ. EVA50-80 (SM) — від 0 до 80 дБ. Якщо передбачається робота лише з невеликим та середнім загасанням, може бути достатньо молодшого виконання. Для лабораторних або сервісних задач із ширшим діапазоном доцільно одразу вибирати версію з потрібним запасом.

Перед замовленням варто перевірити, яке саме виконання потрібне для вашої методики вимірювання, оскільки діапазон встановлюваного загасання є характеристикою конкретної версії EVA50.

Калібровані довжини хвиль 1310, 1490 та 1550 нм

EVA50 має три калібровані довжини хвиль: 1310/1490/1550 нм. Це основні телекомунікаційні діапазони, які зустрічаються у волоконно-оптичних системах зв’язку. Наявність трьох значень дозволяє використовувати один портативний атенюатор у різних тестових сценаріях без необхідності мати окремий пристрій для кожної з цих довжин хвиль.

Під час роботи важливо встановлювати довжину хвилі відповідно до реального оптичного сигналу у тестовій схемі. Правильний вибір потрібен для коректного внесення заданого загасання та відтворюваності результату.

Довжини хвиль 1310, 1490 та 1550 нм також роблять прилад доречним у професійних сценаріях, пов’язаних із сервісом FTTH/PON. Це саме сфера практичного застосування, а не твердження про підтримку конкретного протоколу: EVA50 працює на фізичному оптичному рівні та вносить загасання, а не аналізує мережевий трафік.

Кроки загасання 0,1 дБ, 1,0 дБ та 10,0 дБ

У характеристиках EVA50 зазначені три кроки зміни загасання: 0,1 дБ, 1,0 дБ та 10,0 дБ. Така комбінація дозволяє працювати як точно, так і швидко. Крок 10,0 дБ зручний для грубого переходу між віддаленими рівнями, 1,0 дБ — для послідовного тестування, а 0,1 дБ — для точнішого підстроювання.

Наприклад, під час пошуку порога чутливості можна спочатку швидко наблизитися до критичної області великим кроком, потім перейти на 1,0 дБ, а в зоні зміни стану приймача використовувати 0,1 дБ. Це скорочує час тесту без втрати можливості точного налаштування.

Роздільна здатність 0,1 дБ

Окремо в технічній таблиці наведена роздільна здатність 0,1 дБ. Для користувача це означає можливість задавати та контролювати загасання з малим кроком у межах робочого діапазону конкретного виконання.

Така дискретність особливо корисна в лабораторних випробуваннях, порівнянні приймачів, перевірці запасу лінії та інших задачах, де зміна на кілька децибел одразу була б надто грубою.

Пам’ять до 10 значень загасання

EVA50 дозволяє зберігати до 10 значень загасання. Це зручно, коли спеціаліст регулярно повторює одну й ту саму послідовність тестів. Замість ручного введення кожного значення можна використовувати заздалегідь підготовлені точки відповідно до робочої методики.

Наприклад, у сервісному центрі можна сформувати набір типових рівнів для перевірки певного класу обладнання. У лабораторії пам’ять допомагає швидше повторювати серію випробувань на декількох однакових зразках.

Прилад також дозволяє зберегти поточне значення як опорне. Це корисно для відносних тестів, коли потрібно відштовхуватися від певного стану оптичної схеми й далі змінювати загасання контрольованими кроками.

Збереження встановленого значення після вимкнення

Ще одна функція EVA50 — збереження заданого значення після відключення приладу. Для польового використання це практично: після повторного ввімкнення не потрібно щоразу відновлювати робочу точку вручну, якщо методика передбачає продовження тесту з тим самим налаштуванням.

Перед підключенням до нової лінії все одно варто перевіряти поточне значення на дисплеї. Збереження налаштування є зручністю, але інженер повинен свідомо контролювати величину внесеного загасання перед кожним відповідальним вимірюванням.

Цифровий дисплей 128х64

Для відображення параметрів використовується цифровий дисплей 128х64. Портативний формат дозволяє бачити налаштування без підключення до комп’ютера або зовнішнього контролера.

Під час польових робіт це особливо зручно: EVA50 можна встановити між джерелом та приймачем, задати потрібне загасання й одразу контролювати його на екрані.

Одномодове волокно 9/125, SM

У технічній таблиці тип волокна вказаний як 9/125, SM. Це означає орієнтацію приладу на одномодові телекомунікаційні лінії. Під час підготовки вимірювальної схеми потрібно використовувати сумісні одномодові патч-корди та конектори, а також враховувати тип полірування оптичного інтерфейсу.

Змішування різних типів волокна або невідповідних конекторів може вносити додаткові втрати, які вже не належать до встановленого значення атенюатора. Для професійного тесту важливо мінімізувати всі сторонні фактори.

Внесені втрати ≤ 2.5

У таблиці MOMM характеристика «Внесені втрати,дБ дБм» наведена зі значенням ≤ 2.5. У цьому описі вона збережена без зміни числового значення та формулювання одиниць у вихідному рядку таблиці.

Під час побудови вимірювальної схеми потрібно розрізняти власні внесені втрати приладу та програмно встановлене додаткове загасання. Для порівнюваних вимірювань схема підключення повинна залишатися однаковою, а конектори — чистими.

Максимальна вхідна потужність +28 дБм

Максимальна вхідна потужність EVA50 у картці товару зазначена як +28 дБм. Перевищувати це значення не слід. Перед підключенням до невідомого джерела бажано спочатку оцінити рівень сигналу сумісним вимірювачем оптичної потужності.

Особливо уважно потрібно працювати з потужними оптичними передавачами та лабораторними джерелами. Аттенюатор застосовується для контрольованого зменшення сигналу, але вхід самого приладу також має визначену допустиму межу.

Зворотні втрати > 40 дБ

1. Для EVA50 вказані зворотні втрати > 40 дБ. Цей параметр важливий у волоконно-оптичних трактах, де відбиття від з’єднань та компонентів може впливати на роботу джерела або точність тестової схеми.
2. Щоб не погіршувати фактичні умови через монтажні фактори, слід використовувати чисті конектори, не допускати пошкоджених патч-кордів і уникати зайвих перехідників у вимірювальному тракті.

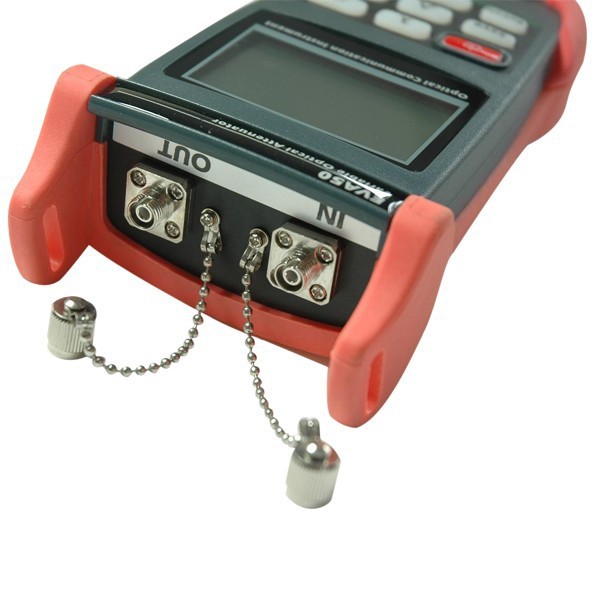

Оптичний інтерфейс FC, PC

Тип конектора у вихідній таблиці вказаний як FC, PC. Перед підключенням необхідно переконатися, що використовувані патч-корди відповідають цьому інтерфейсу. Якщо у вашій системі застосовуються інші типи роз’ємів, може знадобитися відповідний якісний перехідний патч-корд або адаптація вимірювальної схеми.

Чистота FC/PC є критично важливою. Забруднення ферули здатне додати непередбачуване загасання й зробити результати тесту некоректними. Перед серією вимірювань конектори потрібно очищати спеціалізованими засобами для оптики.

Автономна робота більше 20 годин

У технічній таблиці час безперервної роботи від вбудованих батарей зазначений як більше 20 годин. Це робить EVA50 зручним для виїзних вимірювань, тривалих сервісних робіт та лабораторних тестів без постійного підключення до мережі.

Живлення вказане як 3хАА або від мережевого адаптера. Мережевий адаптер у комплекті постачання на сторінці окремо не заявлений, тому перед замовленням його наявність не слід припускати автоматично.

Автоматичне відключення через 10 хв.

У характеристиках живлення одночасно зазначене автоматичне відключення через 10 хв. Ця функція доповнює режим енергозбереження та допомагає зменшити непотрібне споживання батарей, якщо прилад залишився увімкненим без роботи.

Перед довготривалим тестом варто враховувати цю особливість у своїй методиці та контролювати стан приладу, якщо експеримент передбачає тривалі паузи між змінами параметрів.

Робоча температура -10…50 С

Робоча температура EVA50 у таблиці зазначена як -10…50 С. Це дозволяє застосовувати портативний атенюатор не лише в лабораторії, а й у різних польових умовах у межах заявленого температурного діапазону.

Після перенесення холодного приладу в тепле приміщення варто уникати негайного підключення, якщо на корпусі або оптичних елементах може утворитися конденсат. Спочатку обладнання повинно стабілізуватися до умов приміщення.

Розміри 19х9х4 см і вага 450 г

Розміри EVA50 становлять 19х9х4 см, вага — 450 г. Портативний формат дозволяє перевозити прилад разом із вимірювачем оптичної потужності, джерелом випромінювання, тестовими патч-кордами та іншими інструментами ВОЛЗ.

Невеликий корпус зручний і на робочому столі: атенюатор можна розмістити безпосередньо між джерелом та тестованим обладнанням, не займаючи значну площу.

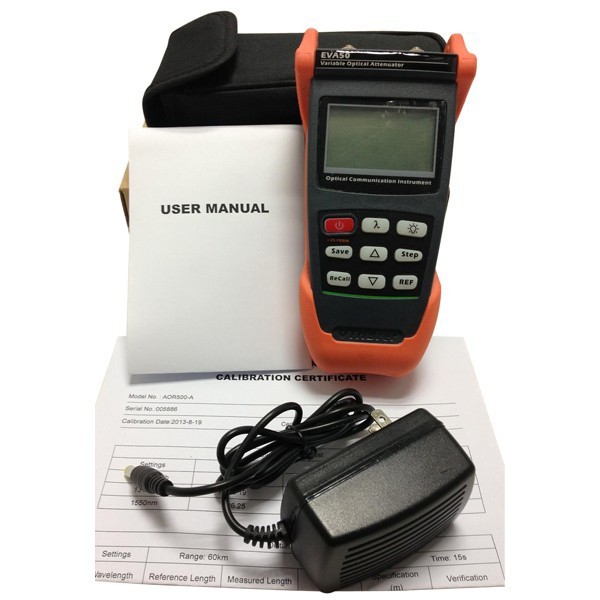

Комплект постачання EVA50

За даними картки MOMM у комплект постачання входять:

• оптичний атенюатор EVA50-40 або EVA50-60 або EVA50-80 – 1 шт.;
• кейс для перенесення – 1шт.;
• інструкція з експлуатації.

Конкретна версія атенюатора визначається обраним виконанням — EVA50-40, EVA50-60 або EVA50-80. Мережевий адаптер у переліку комплекту постачання не вказаний, хоча живлення від мережевого адаптера передбачене технічними характеристиками.

Як підготувати EVA50 до вимірювання

1. Визначте необхідну версію EVA50 та переконайтеся, що її діапазону достатньо для задачі.
2. Перевірте рівень вхідної оптичної потужності та не перевищуйте +28 дБм.
3. Очистіть FC/PC конектори та тестові патч-корди.
4. Переконайтеся, що використовується одномодове волокно 9/125, SM.
5. Виберіть калібровану довжину хвилі відповідно до сигналу: 1310, 1490 або 1550 нм.
6. Почніть із безпечного значення загасання відповідно до своєї методики.
7. За потреби використовуйте крок 10,0 дБ для швидкої зміни рівня.
8. Переходьте на 1,0 дБ або 0,1 дБ для точнішого налаштування.
9. Фіксуйте результати вимірювання зовнішнім вимірювачем або тестованим обладнанням.
10. Після завершення встановіть безпечний стан, від’єднайте оптичні кабелі та закрийте конектори захисними ковпачками.

Перевірка чутливості оптичного приймача

Один із найбільш зрозумілих сценаріїв застосування регульованого атенюатора — перевірка приймача при поступовому зменшенні рівня сигналу. Джерело підключається через EVA50 до тестованого приймача, а інженер послідовно збільшує загасання.

Коли обладнання наближається до межі робочої чутливості, крок 0,1 дБ допомагає точніше визначити область переходу між стабільною та нестабільною роботою. При цьому конкретні критерії «норма/не норма» потрібно брати з документації тестованого обладнання.

Перевірка запасу оптичного бюджету

У діючій ВОЛЗ корисно розуміти не лише поточний рівень сигналу, а й запас до критичної межі. EVA50 дозволяє штучно додати відоме загасання і перевірити, чи продовжує система працювати стабільно.

Такий тест може допомогти оцінити стійкість до майбутніх додаткових втрат, однак він не замінює повний розрахунок оптичного бюджету. У розрахунку окремо враховуються довжина волокна, зварювання, конектори, сплітери та інші компоненти тракту.

Застосування у FTTH та PON

Завдяки калібруванню на 1310, 1490 та 1550 нм EVA50 може бути корисним у тестових сценаріях, пов’язаних із пасивними оптичними мережами та FTTH. Наприклад, прилад можна застосовувати для моделювання додаткового загасання при лабораторній перевірці абонентського або станційного оптичного обладнання.

Водночас EVA50 не є PON-вимірювачем і не розділяє самостійно напрямки передачі, як спеціалізований PON power meter. Його функція — внести задане загасання на обраній каліброваній довжині хвилі.

EVA50 і вимірювач оптичної потужності — різні функції

Вимірювач оптичної потужності показує, який рівень сигналу надходить на його фотоприймач. EVA50 змінює цей рівень, додаючи контрольоване загасання. Тому у професійній схемі ці два прилади часто доповнюють один одного.

Наприклад, OPM можна використовувати для контролю фактичної потужності після атенюатора, а EVA50 — для зміни умов тесту. Це дозволяє не покладатися лише на номінальні параметри джерела та отримувати більш контрольований процес.

EVA50 і OTDR — різні задачі

Оптичний рефлектометр OTDR будує рефлектограму, визначає відстань до подій і допомагає знаходити зварювання, конектори, перегини та обриви. EVA50 не будує рефлектограму і не визначає координату пошкодження.

Атенюатор використовується для контрольованого внесення втрат, а OTDR — для аналізу траси. Обидва інструменти можуть бути частиною лабораторії або сервісного комплекту, але вони не замінюють один одного.

Чистота оптичних конекторів

Для роботи з атенюатором чистота FC/PC критично важлива. Будь-яке стороннє забруднення додає невідомі втрати, через що встановлене значення EVA50 вже не буде єдиним фактором у тестовій схемі.

Перед підключенням рекомендується очищати конектори спеціальними засобами та, за наявності інспекційного мікроскопа, перевіряти торець. Не можна торкатися ферули пальцями або протирати її звичайним одягом.

Після роботи оптичні порти слід закривати чистими захисними ковпачками, щоб пил не накопичувався всередині адаптера.

Типові помилки під час роботи з EVA50

• перевищення максимальної вхідної потужності +28 дБм;
• вибір версії з недостатнім діапазоном загасання;
• неправильний вибір довжини хвилі;
• підключення забруднених FC/PC конекторів;
• використання пошкоджених тестових патч-кордів;
• плутанина між встановленим загасанням і власними втратами всієї вимірювальної схеми;
• ігнорування збереженого значення після повторного ввімкнення;
• робота поза діапазоном -10…50 С;
• припущення, що всі версії EVA50 мають діапазон до 80 дБ;
• спроба використовувати атенюатор як вимірювач потужності або OTDR.

Для кого призначений EVA50

• інженерів волоконно-оптичних мереж;
• монтажників і сервісних спеціалістів ВОЛЗ;
• інтернет-провайдерів та операторів зв’язку;
• розробників оптичного телекомунікаційного обладнання;
• лабораторій і сервісних центрів;
• виробничих дільниць, де тестуються оптичні модулі;
• навчальних закладів із лабораторіями волоконної оптики;
• спеціалістів, які перевіряють чутливість приймачів і запас оптичного бюджету.

Поширені запитання про EVA50

Для чого призначений EVA50?

Для внесення в лінію зв’язку заданого оптичного загасання.

Які версії EVA50 існують у картці товару?

Зазначені EVA50-40 (SM), EVA50-60 (SM) та EVA50-80 (SM) з діапазонами від 0 до 40 дБ, від 0 до 60 дБ і від 0 до 80 дБ відповідно.

Які довжини хвиль калібрування?

1310/1490/1550 нм.

Які кроки загасання підтримуються?

0,1 дБ; 1,0 дБ; 10,0 дБ.

Скільки значень можна зберегти?

У картці товару зазначено зберігання до 10 значень загасання.

Чи можна зберегти поточне значення як опорне?

Так, така функція прямо зазначена в описі EVA50.

Чи зберігається задане значення після вимкнення?

Так. EVA50 зберігає встановлене значення після відключення приладу.

Який дисплей використовується?

Цифровий дисплей 128х64.

Який тип волокна?

9/125, SM.

Яка максимальна вхідна потужність?

+28 дБм.

Яка роздільна здатність?

0,1 дБ.

Які зворотні втрати?

> 40 дБ.

Який тип конектора?

У таблиці вказано FC, PC.

Скільки працює EVA50 від батарей?

Час безперервної роботи від вбудованих батарей — більше 20 годин.

Яке живлення?

3хАА або від мережевого адаптера. Також зазначене автоматичне відключення через 10 хв.

Яка робоча температура?

-10…50 С.

Які розміри та вага?

Розміри 19х9х4 см, вага 450 г.

Що входить до комплекту?

Оптичний атенюатор EVA50-40 або EVA50-60 або EVA50-80 – 1 шт.; кейс для перенесення – 1шт.; інструкція з експлуатації.

Чому варто купити оптичний атенюатор EVA50

EVA50 поєднує портативний формат і широкі можливості для керованого внесення оптичного загасання. Три версії на 40, 60 або 80 дБ дозволяють вибрати потрібний діапазон під конкретну лабораторну чи сервісну задачу, а калібрування 1310/1490/1550 нм охоплює основні телекомунікаційні довжини хвиль.

Кроки 0,1/1,0/10,0 дБ роблять роботу швидкою й водночас точною. Пам’ять до 10 значень, опорне значення, збереження налаштування після вимкнення та дисплей 128х64 спрощують повторювані вимірювання. Автономна робота більше 20 годин і живлення від 3хАА зручні для виїзних задач.

Для професійного використання також важливі конкретні граничні параметри: максимальна вхідна потужність +28 дБм, зворотні втрати > 40 дБ, робоча температура -10…50 С і одномодовий інтерфейс 9/125, SM з FC, PC.

Купити оптичний атенюатор EVA50 в Україні

Купити EVA50 доцільно для лабораторій, телекомунікаційних компаній, інтернет-провайдерів та сервісних спеціалістів, яким потрібно контрольовано змінювати рівень оптичного сигналу під час випробувань і налаштування ВОЛЗ.

Перед замовленням обов’язково визначте потрібне виконання: EVA50-40, EVA50-60 або EVA50-80. Зверніть увагу на калібровані довжини хвиль 1310/1490/1550 нм, тип волокна 9/125, SM, конектор FC, PC, максимальну вхідну потужність +28 дБм та діапазон, необхідний саме для вашої методики тестування.

Оптичний атенюатор EVA50 — практичний регульований інструмент для ВОЛЗ, який дозволяє моделювати задане загасання, перевіряти запас за потужністю, тестувати поведінку приймального обладнання та виконувати повторювані оптичні випробування з точним кроком налаштування.
