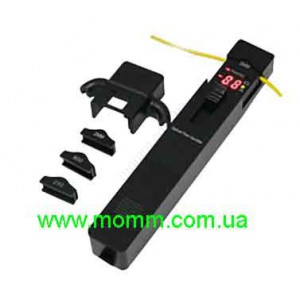

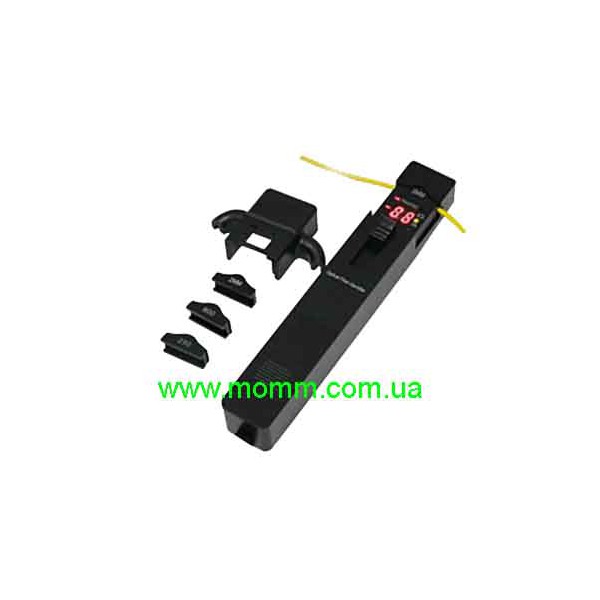

Ідентифікатор оптичних волокон 718B для пошуку активних ліній без розриву ВОЛЗ

Ідентифікатор волокон 718B — переносний професійний прилад для пошуку потрібного оптичного волокна в пучку, визначення наявності сигналу та вимірювання його параметрів без розриву тестованої лінії і без відключення оптоволокна. Пристрій призначений для монтажу, підключення, сервісного обслуговування та ремонту волоконно-оптичних комунікацій, коли важливо перевірити конкретне волокно без зупинки передавання сигналу.

Модель 718B працює в широкому діапазоні довжин хвиль від 800 до 1700 нм і використовує фотоприймач типу InGaAs. Прилад підтримує немодульований сигнал, а також частоти 270 Гц, 1 кГц і 2 кГц. Для роботи з різними типорозмірами волокна передбачені адаптери для діаметрів 0,25 мм, 0,9 мм, 2,0 мм і 3,0 мм.

Ідентифікатор дозволяє виконувати перевірку без розриву лінії. Це особливо важливо на діючих телекомунікаційних об’єктах, у серверних, кросах, муфтах, розподільчих шафах і вузлах доступу, де випадкове відключення робочого волокна може призвести до перерви сервісу. 718B дає монтажнику можливість перевірити лінію без повного фізичного роз’єднання та швидше знайти потрібне волокно серед декількох схожих кабелів.

Живлення здійснюється від батареї 9 В типу «Крона». Середній час роботи від однієї батареї становить 10 годин. Робочий температурний діапазон — від 0 до 50 °C, температура зберігання — від -10 до 70 °C. Габаритні розміри приладу становлять 196×30,5×27 мм, маса — 202 г без батареї.

Основні переваги ідентифікатора волокон 718B

• пошук потрібного активного або неактивного оптичного волокна в пучку;
• вимірювання параметрів сигналу без розриву тестованого оптоволокна;
• робота без відключення волоконно-оптичної лінії;
• діапазон робочих довжин хвиль від 800 до 1700 нм;
• фотоприймач типу InGaAs;
• адаптери для волокон діаметром 0,25 мм, 0,9 мм, 2,0 мм і 3,0 мм;
• визначення немодульованого сигналу;
• визначення частот 270 Гц, 1 кГц і 2 кГц;
• відображення частоти сигналу на дисплеї;
• робота з різними типорозмірами волокон і кабельних оболонок;
• внесені втрати 0,8 дБ для довжини хвилі 1310 нм;
• внесені втрати 2,5 дБ для довжини хвилі 1550 нм;
• живлення від стандартної батареї 9 В типу «Крона»;
• середній час роботи від однієї батареї 10 годин;
• робоча температура від 0 до 50 °C;
• компактні габарити 196×30,5×27 мм;
• маса 202 г без батареї;
• застосування під час монтажу, підключення та ремонту ВОЛЗ без зупинки передавання сигналу.

Технічні характеристики 718B

Для чого потрібен ідентифікатор оптичного волокна

У діючій волоконно-оптичній мережі монтажник часто має справу з десятками або сотнями волокон, прокладених в одному кабелі, кросі чи розподільчій системі. Навіть за наявності маркування важливо додатково перевірити, чи є конкретне волокно активним, перш ніж виконувати зварювання, перемикання або ремонт.

Ідентифікатор 718B призначений саме для такого контролю. Прилад дозволяє визначити, чи проходить по волокну оптичний сигнал, не розриваючи саму лінію. Це знижує ризик випадкового відключення працюючого каналу та допомагає швидше відокремити активні волокна від резервних або неактивних.

Особливо корисний 718B під час аварійних робіт, коли документація кабельної траси застаріла, маркування пошкоджене або потрібно швидко знайти конкретне волокно в пучку. Замість фізичного від’єднання кожної лінії спеціаліст може виконувати послідовну ідентифікацію та звужувати область пошуку.

Принцип роботи без розриву лінії

Ідентифікатори активного волокна працюють без повного роз’єднання оптичної траси. Волокно фіксується у відповідному адаптері, після чого прилад реєструє частину оптичного випромінювання, доступного для детектування при контрольованому механічному впливі на волокно. Це дозволяє визначати наявність сигналу без роз’єднання конекторів на обох кінцях лінії.

Для монтажника головна перевага такого методу полягає в тому, що робочий канал не потрібно спеціально розривати тільки заради перевірки. Саме тому 718B підходить для обслуговування діючих мереж, де необхідно мінімізувати втручання в сервіс.

При цьому потрібно враховувати внесені втрати, які для моделі 718B заявлені як 0,8 дБ на довжині хвилі 1310 нм і 2,5 дБ на 1550 нм. Ці значення є технічною характеристикою приладу та повинні враховуватися під час роботи з лініями, що мають невеликий запас оптичного бюджету.

Діапазон довжин хвиль 800–1700 нм

Робочий діапазон 718B становить від 800 до 1700 нм. Він охоплює широкий спектр довжин хвиль, які використовуються у волоконно-оптичних системах зв’язку, тестовому обладнанні та телекомунікаційних мережах.

Широкий діапазон робить прилад універсальним інструментом для сервісних робіт із різними типами оптичних ліній. Водночас конкретну інтерпретацію рівня сигналу потрібно виконувати з урахуванням довжини хвилі, типу адаптера, структури мережі та характеристик активного обладнання.

Фотоприймач InGaAs

У 718B використовується фотоприймач типу InGaAs. Такий тип детектора застосовується в оптичних вимірювальних приладах для роботи в інфрачервоному діапазоні, характерному для телекомунікаційного оптоволокна.

Фотоприймач відповідає за реєстрацію доступного оптичного сигналу та перетворення його у вимірювальне значення, яке прилад може відобразити користувачеві. Стабільність результату залежить також від правильного адаптера, стану волокна, чистоти робочої зони та коректного положення кабелю.

Адаптери 0,25, 0,9, 2,0 і 3,0 мм

Одна з важливих переваг 718B — підтримка кількох типорозмірів волокна та захисних оболонок. У характеристиках зазначені адаптери для діаметрів 0,25 мм, 0,9 мм, 2,0 мм і 3,0 мм.

Перед вимірюванням потрібно вибрати адаптер, який відповідає реальному діаметру волокна або кабелю. Надто великий адаптер може не забезпечити потрібне положення, а надто малий — створити неприпустиме механічне навантаження.

Визначення сигналів 270 Гц, 1 кГц і 2 кГц

718B визначає немодульований сигнал, а також модульовані сигнали з частотами 270 Гц, 1 кГц і 2 кГц. Частота, яку прилад розпізнає, відображається на екрані.

Ця функція зручна під час трасування та ідентифікації волокна разом із сумісним джерелом оптичного випромінювання. Якщо на одному кінці лінії подати тестовий сигнал із заданою частотою, на іншій ділянці монтажник може знайти волокно за відповідною індикацією.

Важливо, щоб джерело випромінювання підтримувало необхідний режим модуляції. Значення частоти потрібно звіряти до початку робіт, щоб уникнути помилкового розпізнавання іншої лінії.

Діапазони вимірюваних сигналів

Для адаптера 0,9 мм у характеристиках наведено діапазон -46~10 дБ на 1310 нм і -50~10 дБ на 1550 нм. Окремо в картці також зазначений діапазон вимірюваних сигналів для адаптера 0,9 мм -50~10 дБ. У SEO-описі ці значення збережені без зміни.

Для визначення модульованого сигналу з адаптерами 0,9, 2,0 і 3,0 мм зазначено -30~0 дБ для частот 270 Гц і 1 кГц та -25~0 дБ для 2 кГц. Для адаптера 0,25 мм наведено -25~0 дБ для 270 Гц і 1 кГц та -20~0 дБ для 2 кГц.

Перед вимірюванням доцільно перевірити, який адаптер установлений, оскільки зазначені робочі діапазони відрізняються залежно від діаметра волокна та частоти тестового сигналу.

Внесені втрати 0,8 дБ і 2,5 дБ

Будь-який метод нерозривної ідентифікації оптоволокна може впливати на оптичний бюджет. Для 718B внесені втрати становлять 0,8 дБ для довжини хвилі 1310 нм і 2,5 дБ для 1550 нм.

Цей параметр особливо важливий у лініях, де приймач працює близько до нижньої межі допустимої потужності. Перед тестуванням критичного сервісу потрібно оцінити запас оптичного бюджету та переконатися, що короткочасне підключення ідентифікатора не призведе до нестабільної роботи обладнання.

Після завершення перевірки прилад потрібно зняти з волокна та переконатися, що кабель не залишився затиснутим або зігнутим.

Пошук активного волокна в пучку

Під час роботи в муфті, кросі або розподільчій шафі спеціаліст може мати декілька однаково оформлених волокон. Якщо маркування відсутнє або не викликає довіри, підключення ідентифікатора допомагає перевірити кожен кандидат без повного розриву.

Практичний алгоритм може виглядати так:

1. Звірити схему кабелю та маркування волокон.
2. Визначити приблизну групу, в якій знаходиться потрібна лінія.
3. Вибрати адаптер відповідно до діаметра.
4. Встановити волокно в 718B без перекручування.
5. Перевірити наявність і параметри сигналу.
6. За потреби перевірити частоту 270 Гц, 1 кГц або 2 кГц.
7. Зіставити результат із тестовим сигналом, поданим з іншого кінця.
8. Після підтвердження позначити знайдене волокно.

Робота без відключення передавання сигналу

Однією з головних переваг 718B є можливість використання під час монтажу, підключення та ремонту оптичних комунікацій без зупинки передавання сигналу. Це особливо важливо в мережах, де сервіс має залишатися доступним під час діагностики.

Водночас «без відключення» не означає, що можна ігнорувати вплив приладу на лінію. Необхідно враховувати внесені втрати та працювати акуратно, не створюючи додаткових перегинів або механічного навантаження на волокно.

Застосування під час монтажу ВОЛЗ

На етапі монтажу ідентифікатор корисний для перевірки маркування та пошуку потрібного волокна перед зварюванням або комутацією. Якщо на іншому кінці подається модульований сигнал, 718B допомагає знайти потрібну лінію за частотою.

Це зменшує ризик випадкового зварювання не тієї пари волокон, особливо на великих об’єктах із декількома кабелями та повторюваними кольоровими схемами.

Застосування під час ремонту

Під час аварійного ремонту часто потрібно швидко зрозуміти, які волокна реально використовуються. Відсутність актуальної документації може значно сповільнювати роботу. 718B допомагає перевірити наявність сигналу на кожній лінії без її повного роз’єднання.

Після ідентифікації активного волокна можна приймати рішення про подальші дії: перевірку рівня звичайним оптичним вимірювачем, локалізацію пошкодження рефлектометром або ремонт конкретної ділянки.

Застосування в FTTH, FTTB і PON

718B можна застосовувати під час обслуговування абонентських і розподільчих сегментів FTTH, FTTB та інших волоконно-оптичних мереж. Під час роботи з PON потрібно особливо уважно оцінювати внесені втрати, оскільки бюджет лінії формується з урахуванням сплітерів, зварювань, конекторів і довжини траси.

Ідентифікатор не замінює PON-тестер. Він вирішує інше завдання — допомагає знайти та перевірити волокно без повного розриву. Для точного вимірювання робочих каналів 1310, 1490 або 1550 нм у PON використовують спеціалізований PON-вимірювач.

Відмінність 718B від звичайного вимірювача оптичної потужності

Звичайний OPM зазвичай підключається до відкритого оптичного конектора або кінця лінії. Для цього канал необхідно фізично роз’єднати в точці вимірювання. 718B працює за іншим принципом і створений для нерозривної ідентифікації.

Тому ідентифікатор особливо корисний, коли головна задача — визначити, чи є волокно активним і який тестовий сигнал по ньому проходить, не відключаючи обладнання.

Для точних приймально-здавальних вимірювань абсолютної потужності або загасання все одно може знадобитися стандартний вимірювач оптичної потужності та каліброване джерело випромінювання.

Відмінність 718B від OTDR

Оптичний рефлектометр OTDR визначає відстань до подій уздовж волокна та будує рефлектограму. Ідентифікатор 718B не призначений для побудови рефлектограми і не показує координату обриву.

Ці прилади доповнюють один одного. Спочатку 718B може допомогти знайти потрібне активне волокно без розриву, а після організованого відключення OTDR використовується для детального аналізу траси та пошуку дефекту.

Живлення від батареї 9 В «Крона»

Для живлення використовується батарея 9 В типу «Крона». Такий формат зручний для польового приладу, оскільки батарею можна швидко замінити без спеціального зарядного пристрою.

Середній час роботи від однієї батареї становить 10 годин. Фактична тривалість може залежати від стану та якості елемента живлення, температури та інтенсивності використання.

Перед виїздом на об’єкт бажано перевіряти стан батареї та мати запасний елемент живлення. Якщо прилад зберігається тривалий час, батарею доцільно вийняти, щоб зменшити ризик пошкодження контактів у разі протікання.

Робочі температури та зберігання

Робоча температура 718B становить від 0 до 50 °C. Температура зберігання — від -10 до 70 °C. Ці межі потрібно враховувати під час зимових виїзних робіт, зберігання в автомобілі або експлуатації в жарких технічних приміщеннях.

Після перенесення холодного приладу в тепле приміщення слід уникати негайної роботи за наявності конденсату. Волога може впливати на механіку, електроніку та поверхні адаптерів.

Компактний корпус 196×30,5×27 мм

Габаритні розміри приладу становлять 196×30,5×27 мм. Вузький портативний корпус зручно переносити в монтажній сумці разом з оптичним вимірювачем, джерелом випромінювання, VFL, очищувачами та базовим інструментом.

Маса становить 202 г без батареї. Така вага підходить для щоденної виїзної роботи та не створює значного навантаження в комплекті сервісного інженера.

Загальний порядок використання 718B

1. Перевірте стан приладу та батареї 9 В.
2. Визначте приблизний тип і діаметр волокна.
3. Виберіть адаптер 0,25, 0,9, 2,0 або 3,0 мм.
4. Переконайтеся, що кабель не має різких перегинів і механічних пошкоджень.
5. Встановіть волокно в робочу зону без перекручування.
6. Виконайте ідентифікацію та перевірте показання дисплея.
7. Якщо використовується тестовий тон, звірте 270 Гц, 1 кГц або 2 кГц.
8. Врахуйте внесені втрати 0,8 дБ на 1310 нм або 2,5 дБ на 1550 нм.
9. Після перевірки обережно звільніть волокно.
10. Переконайтеся, що після зняття приладу кабель лежить без небезпечного перегину.

Практичні рекомендації для стабільних вимірювань

• використовуйте адаптер, що відповідає фактичному діаметру;
• не затискайте волокно з надмірним зусиллям;
• не працюйте з кабелем, який уже має критичний перегин;
• перевіряйте заряд батареї перед важливими роботами;
• для трасування використовуйте заздалегідь погоджену частоту тестового тону;
• враховуйте внесені втрати при роботі на лініях із малим запасом бюджету;
• порівнюйте показання з документацією та схемою мережі;
• після знаходження волокна обов’язково наносьте або перевіряйте маркування.

Типові помилки під час використання

• вибір адаптера неправильного діаметра;
• перевірка волокна з сильним попереднім перегином;
• ігнорування внесених втрат;
• неправильна інтерпретація частоти тестового сигналу;
• робота зі слабкою батареєю;
• спроба використовувати 718B замість OTDR для пошуку відстані до обриву;
• спроба замінити спеціалізований PON-тестер одним ідентифікатором;
• відсутність повторної перевірки маркування після знаходження потрібного волокна;
• зберігання приладу з батареєю, що протікає;
• робота за межами заявленого температурного діапазону.

Догляд і зберігання

Після роботи потрібно оглянути адаптери та робочу зону, видалити пил і забруднення м’яким способом. Не слід використовувати гострі металеві предмети, які можуть пошкодити посадкові поверхні.

Корпус очищують сухою або злегка зволоженою тканиною. Прилад потрібно зберігати в сухому місці, захищеному від ударів, пилу та тривалого впливу граничних температур.

Якщо 718B не використовується тривалий час, батарею 9 В бажано вийняти. Це зменшує ризик окиснення контактів і пошкодження від протікання елемента живлення.

Сфери застосування ідентифікатора 718B

• монтаж волоконно-оптичних ліній зв’язку;
• пошук активних волокон у кабельному пучку;
• ідентифікація потрібної лінії перед зварюванням;
• сервісне обслуговування оптичних кросів;
• ремонт і модернізація ВОЛЗ;
• перевірка ліній без зупинки передавання сигналу;
• робота в телекомунікаційних шафах;
• обслуговування мереж FTTH і FTTB;
• допоміжна діагностика PON-інфраструктури;
• аварійно-відновлювальні роботи;
• ідентифікація волокна за частотою 270 Гц, 1 кГц або 2 кГц;
• сервісні роботи операторів зв’язку та інтернет-провайдерів.

Для кого призначений 718B

• монтажники ВОЛЗ;
• інженери інтернет-провайдерів;
• працівники операторів зв’язку;
• аварійні телекомунікаційні бригади;
• зварювальники оптичного волокна;
• сервісні інженери;
• системні інтегратори;
• спеціалісти дата-центрів;
• підприємства з власною оптичною інфраструктурою;
• навчальні та вимірювальні лабораторії.

Поширені запитання про ідентифікатор волокон 718B

Який діапазон довжин хвиль підтримує 718B?

Діапазон робочих довжин хвиль становить від 800 до 1700 нм.

Який тип фотоприймача використовується?

У характеристиках зазначений тип InGaAs.

З якими діаметрами волокна працює прилад?

Передбачені адаптери для 0,25 мм, 0,9 мм, 2,0 мм і 3,0 мм.

Які частоти визначає 718B?

Прилад визначає немодульований сигнал, 270 Гц, 1 кГц і 2 кГц.

Чи відображаються частоти на дисплеї?

Так. На екрані відображаються 270 Гц, 1 кГц і 2 кГц.

Який діапазон для адаптера 0,9 мм на 1310 нм?

У картці товару наведене значення -46~10 дБ.

Який діапазон для адаптера 0,9 мм на 1550 нм?

У картці товару наведене значення -50~10 дБ.

Які внесені втрати?

Внесені втрати становлять 0,8 дБ на 1310 нм і 2,5 дБ на 1550 нм.

Яке живлення використовується?

Живлення — батарея 9 В типу «Крона».

Скільки працює прилад від однієї батареї?

Середній час роботи становить 10 годин.

Яка робоча температура?

Робоча температура — від 0 до 50 °C.

Яка температура зберігання?

Температура зберігання — від -10 до 70 °C.

Які габарити та маса?

Габарити становлять 196×30,5×27 мм, маса — 202 г без батареї.

Чи потрібно розривати оптичну лінію?

Ні. Основне призначення 718B — ідентифікація та вимірювання без розриву тестованого оптоволокна і без відключення.

Чи може 718B замінити рефлектометр?

Ні. Ідентифікатор не визначає відстань до подій і не будує рефлектограму. Для локалізації обриву по довжині використовується OTDR.

Які моделі може замінювати 718B?

У картці товару зазначено, що 718B замінює ідентифікатори оптичного волокна Fitel F10 і F11.

Чому варто купити ідентифікатор волокон 718B

718B вирішує практичну задачу, яка регулярно виникає під час експлуатації ВОЛЗ: як знайти потрібне волокно та перевірити наявність сигналу, не розриваючи робочу лінію. Це особливо важливо для діючих мереж провайдерів, операторів зв’язку та підприємств, де незаплановане відключення може вплинути на користувачів.

Діапазон 800–1700 нм, фотоприймач InGaAs, адаптери 0,25/0,9/2,0/3,0 мм та підтримка тестових частот 270 Гц, 1 кГц і 2 кГц роблять модель універсальним сервісним інструментом для різних типів оптичних ліній.

Живлення від стандартної 9-вольтової батареї, середній час роботи 10 годин, габарити 196×30,5×27 мм і маса 202 г без батареї зручні для щоденних виїздів. Прилад легко додати до комплекту з OTDR, PON-тестером, OPM, джерелом випромінювання та очищувачами оптичних конекторів.

Купити ідентифікатор оптичних волокон 718B в Україні

Замовити ідентифікатор волокон 718B доцільно для монтажу, сервісу та ремонту волоконно-оптичних мереж, коли потрібно визначати робочі й неробочі волокна без фізичного розриву. Прилад підходить сервісним інженерам, монтажникам ВОЛЗ, працівникам інтернет-провайдерів і операторам зв’язку.

Перед покупкою звірте ключові характеристики зі своїми завданнями: робочі довжини хвиль 800–1700 нм, InGaAs, адаптери 0,25/0,9/2,0/3,0 мм, частоти 270 Гц, 1 кГц і 2 кГц, внесені втрати 0,8 дБ на 1310 нм і 2,5 дБ на 1550 нм, живлення 9 В та середню автономність 10 годин.

Ідентифікатор оптичних волокон 718B — практичний професійний прилад для тих випадків, коли потрібно швидко й без зайвого втручання перевірити конкретне волокно, знайти активну лінію та отримати інформацію про тестовий сигнал без зупинки передавання даних.
