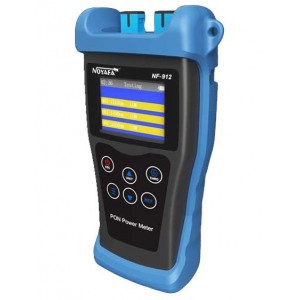

Вимірювач оптичної потужності PON NF-912 для мереж GPON, EPON і FTTH

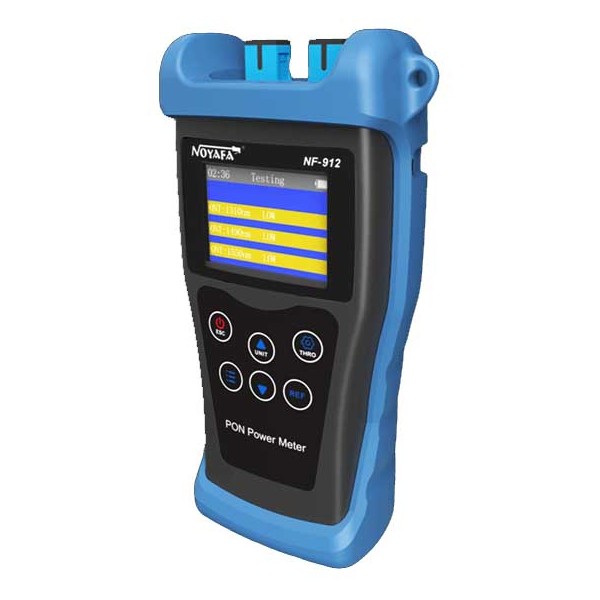

Вимірювач потужності PON NF-912 — професійний портативний прилад для одночасного контролю трьох оптичних сигналів у пасивних волоконно-оптичних мережах. Модель дає змогу в реальному часі вимірювати потужність на довжинах хвиль 1310, 1490 і 1550 нм, тому підходить для монтажу, введення в експлуатацію, діагностики та сервісного обслуговування абонентських ліній PON.

На відміну від звичайного одноканального вимірювача оптичної потужності, NF-912 створений з урахуванням особливої структури PON-мережі. Прилад розділяє сигнали різних довжин хвиль і відображає результати їх вимірювання на кольоровому екрані. Монтажник може одночасно контролювати висхідний канал 1310 нм та низхідні канали 1490 і 1550 нм без послідовного перемикання між окремими режимами.

Важливою особливістю NF-912 є підтримка пакетного тестування сигналу 1310 нм. У PON-мережі абонентські термінали передають висхідний сигнал у виділені часові інтервали, тому його рівень необхідно вимірювати приладом, здатним коректно реєструвати короткі пакети. Звичайний оптичний вимірювач може не встигати стабільно відображати такий сигнал або показувати усереднене значення.

NF-912 буде корисним для перевірки нових підключень FTTH, пошуку причин нестабільної реєстрації ONT або ONU, контролю рівня сигналу після зварювання, заміни патч-корда, очищення конектора чи ремонту оптичної лінії. Прилад підходить монтажним і аварійним бригадам, інженерам інтернет-провайдерів, операторам зв’язку та сервісним спеціалістам, які працюють із мережами GPON, EPON та іншими архітектурами PON.

Основні переваги PON-тестера NF-912

• одночасне вимірювання оптичної потужності на 1310, 1490 і 1550 нм;
• контроль трьох оптичних сигналів у реальному часі;
• підтримка пакетного тестування сигналу 1310 нм;
• вимірювання висхідного сигналу від ONT або ONU;
• контроль низхідного сигналу від OLT;
• перевірка додаткового низхідного каналу 1550 нм;
• кольоровий екран для зручного перегляду результатів;
• діапазон виявлення на 1310 нм від -35 до +10 дБм;
• діапазон виявлення на 1490 нм від -50 до +10 дБм;
• діапазон виявлення на 1550 нм від -50 до +10 дБм;
• точність +0,5 дБ;
• лінійність ±2%;
• можливість налаштування вихідного значення;
• волоконно-оптичний SC-інтерфейс;
• вбудований Li-ion акумулятор 3,7 В/1440 мА·год;
• тривалість роботи понад 50 годин;
• підтримка заряджання акумулятора;
• робоча температура від -10 до +50 °C за вологості <90% RH;
• температура зберігання від -20 до +60 °C за вологості <90% RH;
• компактні габарити 182 × 105 × 50 мм.

Технічні характеристики NF-912

Для чого потрібен вимірювач оптичної потужності PON

У пасивній оптичній мережі сигнал проходить через кабель, зварні з’єднання, конектори, адаптери, кроси та оптичні сплітери. Кожен елемент створює певне загасання. Якщо сумарні втрати стають надто великими, абонентський термінал може періодично втрачати зв’язок, не реєструватися на OLT або працювати без достатнього запасу оптичного бюджету.

Візуальний огляд кабелю не дозволяє визначити реальний рівень оптичної потужності. Навіть зовні цілий патч-корд може мати забруднений торець, внутрішній перегин або пошкодження біля конектора. Для об’єктивного контролю потрібен спеціальний PON-вимірювач, який покаже потужність кожного робочого сигналу.

NF-912 допомагає відповісти на ключові запитання під час діагностики:

• чи надходить низхідний сигнал від OLT;
• чи передає абонентський термінал висхідний сигнал;
• чи перебуває рівень потужності в межах робочого діапазону;
• чи змінився сигнал після очищення конектора;
• чи покращився результат після заміни патч-корда;
• чи достатній запас потужності після ремонту лінії;
• чи присутній додатковий оптичний канал 1550 нм.

Одночасне вимірювання трьох довжин хвиль

NF-912 використовує спеціально розроблений оптичний тракт, який дає змогу одночасно тестувати три типи сигналу. Це важлива відмінність від універсального оптичного вимірювача, де користувач зазвичай вручну вибирає одну калібрувальну довжину хвилі.

Під час одного циклу монтажник отримує результати для 1310, 1490 і 1550 нм. Такий формат скорочує час перевірки, спрощує порівняння каналів і допомагає швидше визначити напрямок подальшої діагностики.

Одночасний контроль особливо корисний у діючій PON-мережі, де висхідний та низхідний сигнали передаються одним оптичним волокном, але на різних довжинах хвиль.

Висхідний канал 1310 нм

Канал 1310 нм використовується для передавання сигналу від абонентського обладнання ONT або ONU в напрямку станційного обладнання OLT. Це висхідне з’єднання, яке також називають upstream.

Для каналу 1310 нм у NF-912 передбачена смуга пропускання 1260–1360 нм. Діапазон виявлення становить від -35 до +10 дБм.

Висхідний сигнал у PON має пакетний характер. Кожен абонентський термінал передає дані у визначений системою часовий інтервал. Саме тому для його контролю потрібна функція пакетного тестування, передбачена в NF-912.

Якщо 1490 нм присутній, але сигнал 1310 нм відсутній або нестабільний, потрібно перевірити абонентський термінал, чистоту його оптичного порту, патч-корд, правильність реєстрації та стан зворотного оптичного тракту.

Низхідний канал 1490 нм

Канал 1490 нм використовується для передавання основного низхідного сигналу від OLT до абонентського обладнання. У NF-912 для нього передбачена смуга пропускання 1480–1500 нм.

Діапазон виявлення на 1490 нм становить від -50 до +10 дБм. Нижня межа -50 дБм дає змогу реєструвати слабкі сигнали, однак оцінювати результат потрібно відповідно до вимог конкретного OLT, ONT і класу оптичного бюджету.

Низький рівень на 1490 нм може бути пов’язаний із забрудненим конектором, надмірними втратами сплітера, неякісним зварюванням, пошкодженим патч-кордом, великим радіусним порушенням або загальним перевищенням оптичного бюджету.

Низхідний канал 1550 нм

Довжина хвилі 1550 нм використовується як додатковий низхідний канал у сумісних PON-системах. NF-912 контролює його в межах смуги пропускання 1535–1570 нм.

Діапазон виявлення на 1550 нм становить від -50 до +10 дБм. Наявність окремого вимірювального каналу дозволяє монтажнику перевіряти додатковий оптичний сервіс одночасно з основними висхідним і низхідним сигналами.

Якщо конкретна мережа не використовує 1550 нм, відсутність показання на цьому каналі не обов’язково є несправністю. Перед оцінюванням потрібно звірити архітектуру та перелік сервісів оператора.

Діапазони виявлення NF-912

Одиниця дБм використовується для вираження абсолютної оптичної потужності відносно рівня 1 мВт. Від’ємне значення не означає відсутність сигналу: воно показує, що вимірювана потужність нижча за 1 мВт.

Наприклад, значення -20 дБм є сильнішим за -30 дБм. Під час пошуку несправності важливо правильно інтерпретувати знак та порівнювати результат із допустимим діапазоном приймача конкретного обладнання.

Точність +0,5 дБ

У характеристиках NF-912 зазначена точність +0,5 дБ. Цей параметр потрібно враховувати під час порівняння отриманого результату з пороговими значеннями мережі.

На загальну достовірність вимірювання впливає не тільки сам прилад, а й стан оптичних портів, чистота конекторів, якість адаптера, механічна стабільність підключення та температура навколишнього середовища.

Якщо показання знаходиться дуже близько до граничного допустимого рівня, доцільно повторити вимірювання після очищення всіх з’єднань і перевірки патч-корда. Лінія має мати робочий запас, а не лише формально відповідати мінімальній чутливості приймача.

Лінійність ±2%

Лінійність NF-912 становить ±2%. Ця характеристика описує відповідність показань приладу зміні реального вхідного сигналу в межах робочого діапазону.

Для практичного монтажника це означає, що прилад може використовуватися не лише для перевірки факту наявності сигналу, а й для порівняння рівнів до та після виконання сервісної операції.

Наприклад, можна зафіксувати показання, очистити конектор і повторити вимірювання. Збільшення рівня після очищення свідчитиме про зменшення втрат у контактному з’єднанні.

Кольоровий екран

Кольоровий дисплей полегшує одночасний перегляд трьох каналів і роботу з налаштуваннями. Результати різних довжин хвиль можна швидко порівняти без записування проміжних значень після кожного окремого тесту.

Екран особливо зручний під час виїзної діагностики, коли спеціаліст працює безпосередньо біля оптичного боксу, абонентської розетки або телекомунікаційної шафи.

Для точного зчитування рекомендується захищати дисплей від прямого сонячного світла та підтримувати достатній заряд акумулятора.

Волоконно-оптичний SC-інтерфейс

NF-912 оснащений волоконно-оптичним SC-інтерфейсом. SC-конектори широко використовуються в абонентських мережах, оптичних кросах, патч-панелях, сплітерах та ONT.

Перед підключенням потрібно перевірити не лише формат SC, а й тип полірування ферули. PC, UPC та APC мають різну геометрію торця. Несумісне з’єднання може створити додаткові втрати, повітряний проміжок або механічне пошкодження контактних поверхонь.

Не можна застосовувати надмірне зусилля під час установлення конектора. Він повинен входити рівно та фіксуватися відповідно до конструкції адаптера.

Налаштування вихідного значення

У NF-912 передбачена функція налаштування вихідного значення. Вона може використовуватися під час роботи з контрольним рівнем або порівняльними вимірюваннями.

Перед зміною цього параметра потрібно чітко розуміти, яке значення встановлюється як базове. Неправильно задана точка відліку може призвести до помилкового трактування результату.

Для звичайного контролю абсолютної оптичної потужності необхідно переконатися, що прилад відображає значення саме у потрібному режимі та одиницях.

Li-ion акумулятор 3,7 В/1440 мА·год

NF-912 оснащений вбудованим Li-ion акумулятором із напругою 3,7 В та ємністю 1440 мА·год. Автономне живлення дозволяє використовувати тестер у місцях, де немає доступної розетки: у під’їзді, кабельному колодязі, розподільчій шафі, серверній або безпосередньо на абонентському об’єкті.

Тривалість роботи становить понад 50 годин. Фактичний час залежить від стану акумулятора, температури, яскравості екрана та інтенсивності використання.

Прилад підтримує функцію заряджання. Для збереження ресурсу акумулятора бажано використовувати сумісне зарядне обладнання, не допускати регулярного глибокого розряду та не залишати тестер надовго в умовах надмірно високої або низької температури.

Робочі температурні умови

NF-912 призначений для роботи за температури від -10 до +50 °C та відносної вологості менше 90% RH. Температура зберігання становить від -20 до +60 °C за вологості менше 90% RH.

Вологість не повинна призводити до утворення конденсату на оптичних портах або всередині корпусу. Після перенесення приладу з холоду в тепле приміщення необхідно дочекатися температурної стабілізації.

Не слід підключати оптичні конектори до вологого адаптера. Вода та конденсат можуть змінювати оптичний контакт, забруднювати ферули та спричиняти нестабільні показання.

Габарити 182 × 105 × 50 мм

Розміри NF-912 становлять 182 × 105 × 50 мм. Портативний формат підходить для перенесення у монтажній сумці або кейсі разом із патч-кордами, адаптерами, очищувачами конекторів і базовим інструментом для ВОЛЗ.

Корпус зручно розміщується біля оптичної розетки або кроса. Водночас прилад потрібно захищати від падінь, сильних ударів, пилу та проникнення рідини в оптичний інтерфейс.

Перевірка нового абонентського підключення FTTH

Після прокладання абонентського кабелю та встановлення оптичної розетки монтажнику потрібно переконатися, що рівень сигналу відповідає вимогам мережі. NF-912 дозволяє одночасно перевірити наявність основного низхідного сигналу та висхідну передачу абонентського термінала.

Загальний порядок перевірки може бути таким:

1. звірити схему підключення та типи конекторів;
2. перевірити й очистити всі торці;
3. підключити NF-912 відповідно до маркування оптичних інтерфейсів;
4. увімкнути ONT або ONU;
5. дочекатися появи стабільних показань;
6. зафіксувати значення 1310, 1490 і 1550 нм;
7. порівняти результати з допустимими рівнями оператора;
8. після тесту відновити штатне з’єднання;
9. перевірити реєстрацію та роботу абонентського обладнання.

Діагностика нестабільної роботи ONT або ONU

Якщо абонентський термінал періодично втрачає зв’язок, причиною може бути недостатня оптична потужність, нестабільний контакт у конекторі, перегин патч-корда або проблема передавача самого термінала.

NF-912 дозволяє одночасно оцінити обидва основні напрямки. Якщо низхідний канал 1490 нм знаходиться в нормі, а висхідний 1310 нм має нестабільний рівень, слід перевірити ONT, його оптичний порт і абонентський патч-корд.

Якщо знижені всі контрольовані канали, доцільно шукати проблему в загальній частині оптичного тракту: конекторі, адаптері, сплітері, зварному з’єднанні або кабельній ділянці.

Контроль результату після очищення конектора

Забруднення торця є однією з найпоширеніших причин додаткових втрат у ВОЛЗ. Пил, жирова плівка або мікрочастинки можуть частково перекривати робочу зону ферули.

Перед очищенням варто зафіксувати поточний рівень, після чого обробити конектор спеціальним касетним або стрижневим очищувачем і повторити вимірювання. Покращення показання підтвердить, що частина втрат була пов’язана із забрудненням.

Не слід очищувати оптичні конектори звичайною тканиною, паперовою серветкою або пальцями. Такі матеріали можуть залишати ворсинки, жир та абразивні частинки.

Перевірка після зварювання волокна

Після ремонту або повторного зварювання оптичної лінії NF-912 допомагає оцінити, чи відновився робочий рівень сигналу. Порівняння результатів до та після ремонту дає змогу підтвердити ефективність виконаної операції.

Прилад показує сумарну потужність на точці вимірювання, але не визначає внесені втрати конкретного зварного з’єднання окремо. Для детального аналізу подій уздовж траси потрібен оптичний рефлектометр OTDR.

Відмінність NF-912 від звичайного OPM

Звичайний OPM переважно вимірює один оптичний сигнал на вибраній калібрувальній довжині хвилі. Він добре підходить для роботи з окремим джерелом випромінювання, але не завжди здатний коректно контролювати пакетний висхідний сигнал PON.

NF-912 спеціально розроблений для одночасної роботи з трьома PON-каналами. Його переваги:

• розділення сигналів 1310, 1490 і 1550 нм;
• одночасне відображення трьох результатів;
• підтримка пакетного тестування 1310 нм;
• перевірка реальної PON-лінії;
• швидше визначення проблемного напрямку.

Відмінність PON-тестера від OTDR

NF-912 вимірює потужність оптичного сигналу в точці підключення. Він не показує відстань до обриву, не будує рефлектограму та не визначає координату окремого зварного з’єднання.

OTDR надсилає тестовий імпульс і аналізує зворотне розсіювання вздовж волокна. Такий прилад потрібен для локалізації пошкодження та оцінювання подій на трасі.

У професійній роботі ці інструменти доповнюють один одного. NF-912 швидко показує, чи відповідає рівень сигналу вимогам, а OTDR допомагає знайти місце надмірних втрат.

Правильна підготовка до вимірювання

1. Перевірте стан корпусу, екрана та оптичних інтерфейсів.
2. Переконайтеся, що акумулятор має достатній заряд.
3. Звірте типи конекторів і полірування.
4. Очистіть усі торці, які братимуть участь у підключенні.
5. Не дивіться в активний оптичний порт.
6. Підключіть прилад відповідно до схеми та маркування.
7. Увімкніть NF-912 і дочекайтеся стабілізації показань.
8. Перевірте результати для всіх трьох довжин хвиль.
9. Порівняйте їх із документацією мережі.
10. Запишіть показання в акт або журнал робіт.

Як правильно оцінювати показання

Не існує одного універсального допустимого рівня для всіх PON-мереж. Робочі межі залежать від класу оптичного бюджету, потужності передавача OLT, чутливості ONT, коефіцієнта ділення сплітера та кількості з’єднань.

Під час оцінювання потрібно враховувати:

• тип і клас PON-системи;
• характеристики OLT та ONT;
• кількість ступенів розгалуження;
• коефіцієнт ділення сплітера;
• довжину кабельної траси;
• кількість зварних з’єднань;
• кількість адаптерів і конекторів;
• стан патч-кордів;
• наявність макровигинів;
• похибку вимірювального приладу.

Результат потрібно порівнювати з технічними вимогами оператора або виробника обладнання. Сам факт потрапляння значення в діапазон виявлення NF-912 не означає, що рівень є оптимальним для конкретної мережі.

Оптична безпека

Робоче випромінювання PON перебуває в інфрачервоному діапазоні та не сприймається людським оком. Відсутність видимого світіння не означає, що порт неактивний.

Не можна дивитися безпосередньо в торець конектора, адаптер, патч-корд або порт OLT і ONT. Для перевірки сигналу потрібно використовувати відповідний вимірювальний прилад.

Захисні ковпачки слід знімати безпосередньо перед підключенням і встановлювати після завершення роботи. Відкритий конектор швидко забруднюється та може стати джерелом додаткових втрат.

Типові помилки під час використання NF-912

• підключення забруднених конекторів;
• з’єднання несумісних типів полірування;
• оцінювання сигналу без урахування вимог OLT і ONT;
• плутання дБм і дБ;
• неправильна інтерпретація від’ємних значень;
• робота з розрядженим акумулятором;
• вимірювання одразу після перенесення приладу з холоду;
• підключення з перекосом або надмірним зусиллям;
• ігнорування пакетного характеру сигналу 1310 нм;
• спроба знайти відстань до пошкодження за допомогою PON-тестера;
• оцінювання всієї лінії лише за одним каналом;
• дотик пальцями до ферули.

Догляд за вимірювачем

Оптичний SC-інтерфейс потрібно регулярно перевіряти та очищувати відповідними засобами. Забруднення внутрішньої ферули або адаптера впливатиме на кожне наступне вимірювання.

Корпус можна протирати сухою або злегка зволоженою м’якою тканиною. Не слід використовувати абразивні матеріали, агресивні розчинники або заливати рідину в оптичні порти.

Під час транспортування NF-912 бажано зберігати в окремому відділенні кейса. Важкі інструменти, конектори без ковпачків і гострі предмети можуть пошкодити екран або оптичний інтерфейс.

Сфери застосування NF-912

• монтаж мереж GPON та EPON;
• підключення абонентів FTTH;
• перевірка висхідного сигналу 1310 нм;
• контроль низхідного сигналу 1490 нм;
• вимірювання додаткового каналу 1550 нм;
• діагностика нестабільної роботи ONT або ONU;
• контроль оптичної потужності після зварювання;
• перевірка результату очищення конектора;
• тестування після заміни патч-корда;
• планове обслуговування PON-мереж;
• аварійний сервіс ВОЛЗ;
• введення абонентських ліній в експлуатацію;
• робота в оптичних кросах і розподільчих боксах;
• навчальні та лабораторні роботи.

Для кого призначений PON-вимірювач

• монтажникам волоконно-оптичних мереж;
• майстрам підключення FTTH;
• інженерам інтернет-провайдерів;
• аварійним бригадам ВОЛЗ;
• спеціалістам операторів зв’язку;
• сервісним інженерам телекомунікаційного обладнання;
• системним інтеграторам;
• працівникам дата-центрів;
• підприємствам із власною PON-інфраструктурою;
• навчальним лабораторіям і технічним закладам.

Поширені запитання про NF-912

Які довжини хвиль вимірює NF-912?

Прилад одночасно вимірює оптичні сигнали на 1310, 1490 і 1550 нм.

Який канал використовується для висхідного сигналу?

Для тестування висхідного з’єднання використовується канал 1310 нм.

Які канали використовуються для низхідного з’єднання?

Для низхідного з’єднання передбачені канали 1490 і 1550 нм.

Який діапазон на 1310 нм?

Діапазон виявлення становить від -35 до +10 дБм.

Який діапазон на 1490 нм?

Діапазон виявлення становить від -50 до +10 дБм.

Який діапазон на 1550 нм?

Діапазон виявлення становить від -50 до +10 дБм.

Чи підтримує NF-912 пакетний сигнал?

Так. У характеристиках зазначена функція пакетного тестування сигналу 1310 нм.

Яка точність вимірювання?

Зазначена точність становить +0,5 дБ.

Яка лінійність?

Лінійність NF-912 становить ±2%.

Який оптичний інтерфейс використовується?

Прилад оснащений волоконно-оптичним SC-інтерфейсом.

Чи є кольоровий екран?

Так. NF-912 має кольоровий дисплей.

Який акумулятор установлено?

Прилад оснащений Li-ion акумулятором 3,7 В/1440 мА·год.

Скільки часу працює прилад?

Заявлена тривалість автономної роботи становить понад 50 годин.

Чи підтримується заряджання?

Так. Функція заряджання передбачена.

Яка робоча температура?

Робочий діапазон становить від -10 до +50 °C за вологості менше 90% RH.

Яка температура зберігання?

Температура зберігання становить від -20 до +60 °C за вологості менше 90% RH.

Які габарити NF-912?

Розміри приладу становлять 182 × 105 × 50 мм.

Чи замінює NF-912 оптичний рефлектометр?

Ні. NF-912 вимірює потужність сигналу, але не визначає відстань до пошкодження та не будує рефлектограму.

Чи можна використовувати його як звичайний вимірювач потужності?

Основне призначення NF-912 — одночасний контроль трьох каналів PON. Можливості інших режимів потрібно оцінювати відповідно до інструкції конкретної версії приладу.

Чому варто купити вимірювач потужності PON NF-912

NF-912 дозволяє одночасно бачити три ключові оптичні сигнали PON-мережі. Монтажнику не потрібно по черзі перемикати калібрувальні довжини хвиль або використовувати декілька окремих приладів.

Підтримка пакетного сигналу 1310 нм робить модель придатною для перевірки висхідної передачі абонентського термінала. Діапазони до -50...+10 дБм охоплюють широкий спектр практичних завдань під час монтажу та сервісу ВОЛЗ.

Кольоровий екран спрощує одночасне порівняння каналів. Li-ion акумулятор 3,7 В/1440 мА·год і тривалість роботи понад 50 годин зручні для виїзних бригад, які виконують багато вимірювань без доступу до постійного живлення.

Компактні габарити 182 × 105 × 50 мм дозволяють постійно тримати NF-912 у професійному комплекті разом із рефлектометром, візуальним локатором, очищувачами конекторів і монтажним інструментом.

Купити вимірювач потужності PON NF-912 в Україні

Замовити NF-912 варто для монтажу, введення в експлуатацію та технічного обслуговування пасивних оптичних мереж. Прилад допомагає швидко перевіряти висхідний і низхідні сигнали, оцінювати стан абонентської лінії та підтверджувати результат виконаного ремонту.

Перед покупкою звірте основні характеристики зі своїми завданнями: довжини хвиль 1310, 1490 і 1550 нм, діапазони від -35...+10 до -50...+10 дБм, точність +0,5 дБ, лінійність ±2%, SC-інтерфейс, Li-ion акумулятор 3,7 В/1440 мА·год та робота понад 50 годин.

Вимірювач оптичної потужності PON NF-912 стане практичним професійним інструментом для монтажника, сервісного інженера або працівника інтернет-провайдера, якому потрібний швидкий одночасний контроль трьох робочих довжин хвиль у мережах GPON, EPON і FTTH.
