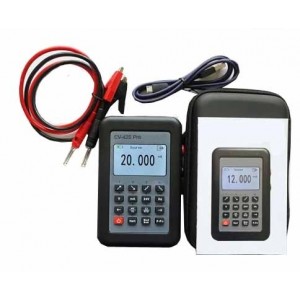

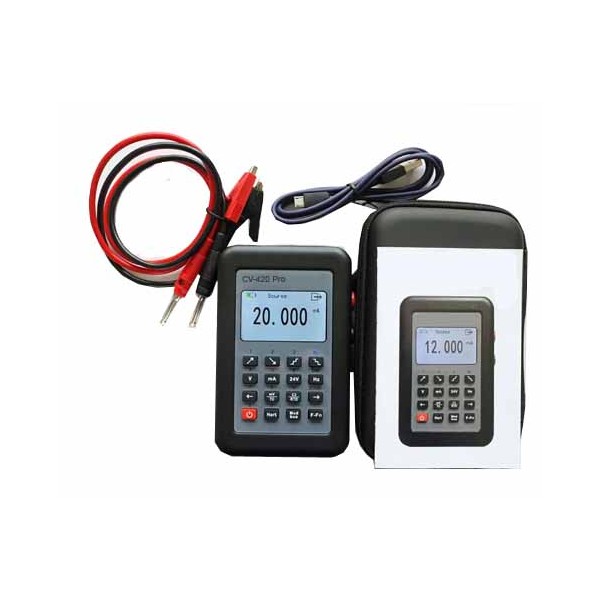

Цифровий калібратор петлі струму SMART CALIBRATOR CV420

SMART CALIBRATOR CV420 — компактний цифровий калібратор, призначений для роботи з аналоговими струмовими та напруговими сигналами в системах автоматизації, контролю й вимірювання. Прилад може генерувати, вимірювати та імітувати сигнали, а також забезпечувати живлення струмової петлі. Завдяки цьому CV420 зручно використовувати під час налаштування датчиків зі струмовим виходом, вторинних вимірювальних приладів, контролерів, регуляторів, реєстраторів та інших пристроїв, що працюють з уніфікованими аналоговими сигналами.

Калібратор CV420 поєднує в одному корпусі джерело струму й напруги та вимірювальний прилад. Він формує струмові сигнали в діапазоні 0–24 мА з роздільною здатністю 10 мкА, генерує напругу 0–12 В з роздільною здатністю 10 мВ, вимірює струм до 24 мА та напругу до 30 В. Заявлена точність становить 0,1 %. Окремою перевагою є можливість подавати на струмову петлю напругу 24 В, що дає змогу працювати з пасивними пристроями без окремого джерела живлення.

Призначення калібратора CV420

Основне завдання SMART CALIBRATOR CV420 — перевірка, налаштування та калібрування обладнання, яке приймає або формує аналогові сигнали. У практичній роботі спеціаліст може задати потрібне значення струму чи напруги та перевірити реакцію підключеного пристрою. Такий підхід застосовують під час обслуговування автоматизованих систем керування, налагодження вимірювальних каналів, перевірки правильності роботи вторинних приладів і пошуку несправностей у сигнальних колах.

У режимі формування струму CV420 може використовуватися для перевірки приладів, що працюють із сигналами 4–20 мА. До них належать, зокрема, контролери, регулятори, реєстратори струму та напруги, вимірювачі фізичних величин і різні елементи систем автоматизації. Змінюючи вихідний сигнал калібратора, можна простежити, як обладнання реагує на різні значення в робочому діапазоні, а також виконати функціональну перевірку схем керування, світлової або звукової сигналізації.

Робота зі струмовою петлею 4–20 мА

Струмова петля 4–20 мА широко використовується для передавання аналогових вимірювальних сигналів. CV420 адаптований саме до таких завдань: прилад може генерувати струм, вимірювати його та працювати в режимах із внутрішнім або зовнішнім живленням петлі. Це дозволяє підібрати схему підключення залежно від того, чи має перевірюваний вхід власне джерело живлення.

При підключенні до пасивного входу калібратор може формувати струмовий сигнал із внутрішнім живленням. У такій схемі CV420 фактично виконує одразу дві функції — джерела живлення та регульованого елемента, що задає потрібне значення струму. Якщо перевіряється активний вхід із зовнішнім живленням, калібратор може працювати в режимі формування струму від зовнішнього джерела. Така гнучкість спрощує перевірку різних типів вимірювальних і керувальних пристроїв.

Генерація струму та напруги

CV420 формує струмові сигнали в діапазоні від 0 до 24 мА. Роздільна здатність встановлення становить 10 мкА, тому користувач може точно задавати потрібне значення для перевірки реакції підключеного обладнання. Діапазон охоплює стандартну петлю 4–20 мА та залишає запас по краях, що корисно під час функціональної перевірки каналів.

Для роботи з напруговими входами калібратор генерує сигнал від 0 до 12 В із роздільною здатністю 10 мВ. Це дає змогу використовувати прилад не тільки зі струмовими, а й з напруговими аналоговими каналами. В одному пристрої можна виконувати типові операції з двома поширеними видами сигналів без постійної заміни джерела або вимірювального приладу.

Вимірювання струму та напруги

Окрім формування сигналів, SMART CALIBRATOR CV420 працює як вимірювальний прилад. Діапазон вимірювання струму становить 0–24 мА, а роздільна здатність — 10 мкА. Це відповідає діапазону генерації струму та дозволяє використовувати один прилад для перевірки сигналу в різних точках вимірювального кола.

Напругу CV420 вимірює в діапазоні від 0 до 30 В із роздільною здатністю 10 мВ. Верхня межа вимірювання вища за максимальну напругу, яку генерує сам калібратор, тому прилад підходить для контролю зовнішніх напруг у відповідному діапазоні. Підтримується також одночасна генерація сигналу та його вимірювання, що особливо зручно під час комплексної перевірки каналу.

Живлення струмової петлі 24 В

Для перевірки пасивних перетворювачів і датчиків важливо мати джерело живлення петлі. CV420 може подавати напругу 24 В, тому в багатьох типових схемах окремий лабораторний блок живлення не потрібен. Калібратор одночасно забезпечує живлення петлі та дає змогу контролювати струмовий сигнал, що робить підключення простішим і скорочує кількість обладнання, необхідного під час налагодження.

Такий режим особливо корисний під час виїзних робіт, коли потрібно перевірити датчик або сигнальний ланцюг без розгортання повноцінного лабораторного стенда. Користувач отримує в одному компактному приладі засоби для живлення, формування та вимірювання аналогового сигналу.

Програмування роботи за 8 точками

Калібратор CV420 підтримує програмування за вісьмома базовими точками. Ця функція допомагає швидше переходити між заздалегідь заданими значеннями під час послідовної перевірки обладнання. Замість ручного встановлення кожного значення можна використовувати підготовлені точки та послідовно оцінювати поведінку вимірювального або керувального каналу.

Дисплей і зручність роботи

SMART CALIBRATOR CV420 оснащений дисплеєм 68 × 124 точки. На ньому відображаються робочі параметри та поточні значення сигналів. Інформативний екран полегшує контроль налаштувань приладу під час вимірювання або генерації сигналу, а компактний корпус дає змогу використовувати калібратор не лише в лабораторії, а й безпосередньо на об'єкті.

Автономне живлення та USB

У калібраторі встановлено акумулятор 3,7 В ємністю 2000 мА·год. Це дозволяє працювати автономно без постійного підключення до мережевого блока живлення. Також передбачена можливість живлення від USB, що розширює варіанти використання приладу на робочому місці та під час виїзних робіт.

Де може застосовуватися CV420

Функціональність SMART CALIBRATOR CV420 орієнтована на обслуговування та налаштування систем, у яких використовуються струмові й напругові аналогові сигнали. Прилад може застосовуватися під час перевірки датчиків зі струмовим виходом, контролерів, регуляторів, реєстраторів, вторинних вимірювальних приладів та інших пристроїв, які приймають або видають сигнали відповідного діапазону.

Під час налагодження систем автоматики CV420 дає змогу подати контрольний сигнал на вхід пристрою та перевірити правильність його реакції. Так можна оцінити проходження сигналу через вимірювальний канал, перевірити логіку спрацювання пов'язаних елементів і переконатися, що система коректно реагує на задані значення. У режимі вимірювання прилад, навпаки, дозволяє контролювати сигнал, сформований датчиком або іншим джерелом.

Ключові можливості SMART CALIBRATOR CV420

• генерація струмових сигналів у діапазоні 0–24 мА;
• роздільна здатність генерації струму 10 мкА;
• генерація напруги в діапазоні 0–12 В;
• роздільна здатність генерації напруги 10 мВ;
• вимірювання струму в діапазоні 0–24 мА;
• роздільна здатність вимірювання струму 10 мкА;
• вимірювання напруги в діапазоні 0–30 В;
• роздільна здатність вимірювання напруги 10 мВ;
• заявлена точність 0,1 %;
• живлення струмової петлі напругою 24 В;
• можливість одночасної генерації та вимірювання сигналу;
• робота з внутрішнім і зовнішнім живленням струмової петлі;
• програмування за 8 базовими точками;
• дисплей 68 × 124 точки;
• вбудований акумулятор 3,7 В, 2000 мА·год;
• можливість живлення від USB;
• споживаний струм 10 мА;
• габарити 90 × 70 × 28 мм;
• маса близько 250 г.
