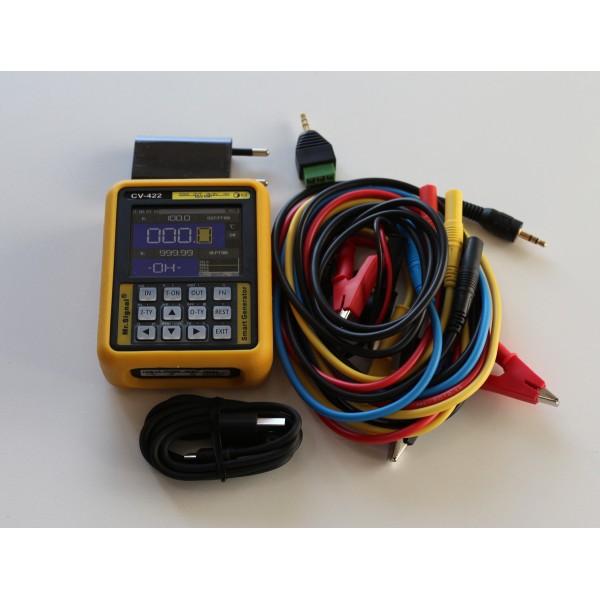

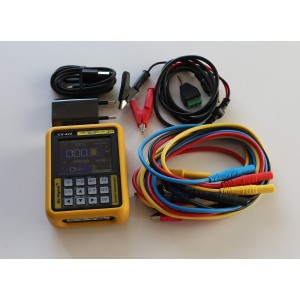

Калібратор-реєстратор CV-422 з HART-комунікатором

CV-422 — багатофункціональний калібратор-реєстратор, який поєднує функції джерела та вимірювача сигналів, реєстратора даних і HART-комунікатора. Прилад призначений для роботи з електричними сигналами, термопарами, термоперетворювачами опору, ПІД-регуляторами, датчиками Pt100 і Cu50, а також обладнанням із підтримкою HART. Завдяки поєднанню кількох функцій в одному корпусі CV-422 можна використовувати під час налагодження, перевірки та калібрування контрольно-вимірювального обладнання.

Функціональні можливості калібратора CV-422

Калібратор CV-422 може працювати як генератор і вимірювач різних типів сигналів. Прилад підтримує струм і напругу, мілівольтові та імпульсні сигнали, ШІМ, вимірювання опору, а також роботу з поширеними типами термопар і термоперетворювачами опору. Окремою функцією є підтримка HART, що розширює можливості використання пристрою під час обслуговування відповідних польових приладів і систем автоматизації.

CV-422 підтримує калібрування термопар, термоперетворювачів опору та ПІД-регуляторів. Для роботи з температурними каналами передбачена підтримка термопар типів S, B, E, K, R, J, T, N, WRE/25 і WRE/26, а також Pt100 і Cu50. Це дає змогу використовувати один калібратор для роботи з різними типами температурних сигналів у межах заявлених діапазонів.

Реєстрація даних та інтерфейси

Вбудований реєстратор розрахований на збереження до 20 000 значень. Ця функція дає можливість не лише виконувати поточні вимірювання, а й реєструвати отримані дані для подальшої роботи з результатами.

Для підключення та обміну даними передбачені інтерфейси USB, RS-485 і Modbus. Прилад оснащений вбудованим акумулятором. Маса CV-422 разом із приладдям становить до 500 г, що робить його зручним для перенесення та використання безпосередньо на об'єкті.

Вихідні сигнали CV-422

У режимі формування сигналів калібратор CV-422 підтримує струм, напругу, пасивний струм, імпульси з регульованою амплітудою, ШІМ, мілівольтовий сигнал, моделювання сигналів термопар, опору, Pt100 і Cu50. Також передбачене визначення струму петлі 24 В.

Тип вихідного сигналу	Діапазон	Похибка	Роздільна здатність
Струм	0–24 мА	0,05%	0,001 мА
Напруга	0–12 В	0,05%	0,001 В
Пасивний струм	0–24 мА	0,05%	0,001 мА
Імпульс, амплітуда 0–24 В	0–9999 Гц / 0–150 К	0,03% / 0,5%	Діапазон 00,001 / 000,01 / 0001
ШІМ	0–100,0%	0,10%	0,10%
мВ	-10–110 мВ	0,10%	0,01 мВ
Опір	0–400	0,30%	0,3
Pt100	-199–650 °C	0,30%	0,4 °C
Cu50	-50–150 °C	0,10%	1 °C
Визначення струму петлі 24 В	0–24 мА	0,10%	0,01 мА

Формування сигналів термопар

Тип термопари	Діапазон	Похибка	Роздільна здатність
S	-50–1760 °C	0,10%	1 °C
B	0–1810 °C	0,10%	1 °C
E	-270–990 °C	0,10%	1 °C
K	-270–1373 °C	0,10%	1 °C
R	-50–1760 °C	0,10%	1 °C
J	-210–1190 °C	0,10%	1 °C
T	-270–390 °C	0,10%	1 °C
N	-270–1290 °C	0,10%	1 °C
WRE/25	0–2300 °C	0,10%	1 °C
WRE/26	0–2300 °C	0,10%	1 °C

Вимірювання вхідних сигналів

У режимі вимірювання CV-422 приймає струмові сигнали в діапазоні 0–24 мА та напругу від -4 до 30 В. Також підтримуються імпульсні та ШІМ-сигнали, мілівольтові сигнали, термопари, опір, Pt100 і Cu50. Такий набір режимів дозволяє використовувати калібратор для перевірки різних вимірювальних каналів без переходу між кількома окремими приладами.

Тип вхідного сигналу	Діапазон	Похибка	Роздільна здатність
Струм	0–24 мА	0,10%	0,01 мА
Напруга	-4–30 В	0,10%	0,001 В
Імпульс	0–9999 Гц	0,03%	Автоматичний вибір діапазону 00,001 / 000,01 / 0001 / 0–150 кГц
ШІМ	0–100,0%	0,10%	0,20%
мВ	-110–110 мВ	0,10%	0,01 мВ
Опір	0–400	0,20%	0,01 Ом
Pt100	-199–650 °C	0,20%	0,1 °C
Cu50	-50–150 °C	0,20%	0,1 °C

Вимірювання сигналів термопар

Тип термопари	Діапазон	Похибка	Роздільна здатність
S	-50–1760 °C	0,50%	1 °C
B	0–1810 °C	0,50%	1 °C
E	-270–990 °C	0,30%	1 °C
K	-270–1373 °C	0,30%	1 °C
R	-50–1760 °C	0,30%	1 °C
J	-210–1190 °C	0,30%	1 °C
T	-270–390 °C	0,30%	1 °C
N	-270–1290 °C	0,30%	1 °C
WRE/25	0–2300 °C	0,30%	1 °C
WRE/26	0–2300 °C	0,30%	1 °C

Основні особливості CV-422

функції джерела та вимірювача сигналів в одному приладі;
вбудований реєстратор на 20 000 значень;
функція HART-комунікатора та HART-модема;
робота зі струмом, напругою, мВ, імпульсами та ШІМ;
підтримка термопар S, B, E, K, R, J, T, N, WRE/25 і WRE/26;
робота з Pt100 і Cu50;
можливість калібрування термопар, термоперетворювачів опору та ПІД-регуляторів;
інтерфейси USB, RS-485 і Modbus;
вбудований акумулятор;
маса з приладдям до 500 г.

Калібратор-реєстратор для роботи з різними типами сигналів

CV-422 об'єднує в одному пристрої засоби генерування, вимірювання та реєстрації сигналів. Підтримка струмових і напругових каналів, імпульсів, ШІМ, термопар, Pt100, Cu50 та HART дає змогу застосовувати прилад під час роботи з різними контрольно-вимірювальними системами. Наявність реєстратора, цифрових інтерфейсів і вбудованого акумулятора доповнює функціональність приладу та робить CV-422 універсальним інструментом для перевірки й калібрування сумісних вимірювальних каналів.
