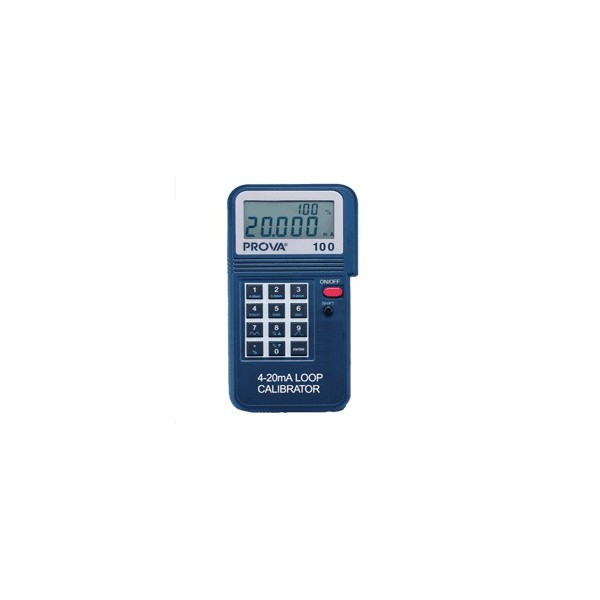

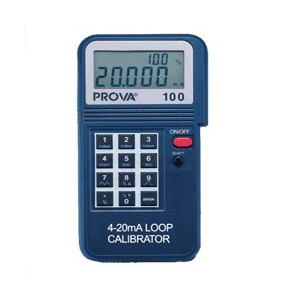

Калібратор струму PROVA 100 для струмових петель 4–20 мА

PROVA 100 — портативний калібратор струму, призначений для формування точних сигналів постійного струму та напруги під час перевірки, налаштування й обслуговування вимірювальних та автоматизованих систем. Прилад орієнтований насамперед на роботу зі стандартними промисловими струмовими петлями 4–20 мА, які широко застосовуються для передавання аналогових сигналів від датчиків, перетворювачів та іншого контрольно-вимірювального обладнання. Калібратор дає змогу задавати контрольне значення струму з високою роздільною здатністю, а також формувати постійну напругу до 24 В.

Модель PROVA 100 підтримує діапазони 0–20 мА та 0–24 мА, а для типового робочого інтервалу 4–20 мА забезпечує роздільну здатність 1 мкА. Основна похибка в діапазоні 4–20 мА становить ±0,025% ±5 мкА. Максимальне навантаження для виходу постійного струму — 1 кОм при напрузі живлення петлі 24 В. Завдяки таким характеристикам прилад можна використовувати для контрольного формування струмових сигналів під час перевірки каналів вимірювання та регулювання.

Призначення та можливості PROVA 100

Калібратор струмової петлі PROVA 100 формує задані значення струму та постійної напруги, що спрощує перевірку реакції підключеного обладнання на контрольний сигнал. Прилад дає змогу працювати не лише безпосередньо зі значеннями в міліамперах, а й із відсотковим представленням вихідного сигналу в межах 0–100%. Це зручно під час роботи зі струмовою петлею 4–20 мА, коли певне значення струму відповідає конкретному рівню технологічного параметра.

Для швидкої зміни вихідного сигналу передбачені функції автоматичного покрокового перемикання, автоматичної рампи та простого крокового регулювання. Вони дають можливість послідовно змінювати сигнал без постійного ручного введення кожного наступного значення. Також користувач може збільшувати або зменшувати вихід у відсотках, що робить перевірку декількох контрольних точок більш зручною.

Керування побудоване на введенні потрібного числового значення з клавіатури. Це дозволяє безпосередньо задати необхідний рівень сигналу. Для контролю стану вихідного кола передбачена звукова індикація: при формуванні струму сигнал попередження спрацьовує у разі розімкненого виходу, якщо заданий струм перевищує 1 мА. Для виходу постійної напруги передбачено попередження про коротке замикання при заданій напрузі понад 100 мВ.

Калібрування струмових петель 4–20 мА

Струмова петля 4–20 мА є одним із поширених способів передавання аналогових вимірювальних сигналів у промисловій автоматизації. Під час діагностики такого каналу важливо мати можливість подати відоме значення струму й перевірити, як його сприймає підключена система. PROVA 100 формує струм із роздільною здатністю 1 мкА та підтримує вихід до 24 мА, тому дозволяє працювати як із робочим діапазоном 4–20 мА, так і з розширеним діапазоном для контрольних операцій.

У діапазоні від 4 до 20 мА точність становить ±0,025% ±5 мкА, у діапазоні від 20 до 24 мА — також ±0,025% ±5 мкА. Для значень від 0 до 4 мА точність становить ±0,025% ±10 мкА. Такий поділ характеристик дає можливість оцінювати параметри приладу саме в тій частині діапазону, яка використовується під час конкретної перевірки.

Вихід постійної напруги до 24 В

Окрім формування струму, PROVA 100 має вихід постійної напруги в діапазоні 0–24 В. Роздільна здатність становить 1 мВ. Для діапазону 0–4 В заявлена точність ±0,05% ±10 мВ, а для діапазонів 4–20 В і 20–24 В — ±0,05% ±5 мВ. Завдяки цьому один прилад може використовуватися для формування контрольних сигналів як за струмом, так і за напругою.

Наявність окремого виходу напруги розширює можливості калібратора під час налаштування та перевірки електронних систем, у яких потрібно подавати стабільне контрольне значення постійної напруги. При цьому користувач отримує однаковий підхід до керування приладом і може задавати необхідні значення без використання окремого джерела сигналу.

Автоматичний крок і функція рампи

Під час перевірки вимірювального каналу часто потрібно послідовно подати декілька значень сигналу. У PROVA 100 для цього передбачені автоматичний крок, автоматична рампа та функція простого покрокового перемикання. Вони допомагають організувати послідовну зміну вихідного значення та зменшують кількість ручних операцій.

Функція автоматичної рампи корисна, коли потрібно простежити реакцію системи при плавній зміні сигналу. Покроковий режим дає змогу переходити між окремими контрольними рівнями. Відсоткове керування 0–100% дозволяє працювати з виходом у формі, зручній для оцінювання положення сигналу в межах заданого діапазону.

Електричні характеристики

Вихід постійного струму

Максимальне навантаження — 1 кОм, напруга живлення петлі — 24 В. При розімкненому виході та заданому струмі понад 1 мА прилад подає звуковий попереджувальний сигнал.

Вихід постійної напруги

При короткому замиканні виходу та заданій напрузі понад 100 мВ калібратор подає звукове попередження.

Основні функції PROVA 100

• формування струму 4–20 мА для перевірки струмових петель;
• вибір діапазону 0–20 мА або 0–24 мА;
• роздільна здатність виходу струму 1 мкА;
• формування постійної напруги 0–24 В;
• роздільна здатність виходу напруги 1 мВ;
• автоматичне покрокове перемикання вихідного сигналу;
• функція автоматичної рампи;
• простий кроковий режим;
• керування виходом у діапазоні 0–100%;
• збільшення та зменшення вихідного значення кроками;
• безпосереднє введення числового значення з клавіатури;
• звукове попередження про розімкнений вихід у режимі струму;
• звукове попередження про коротке замикання в режимі напруги.

Загальні характеристики

Комплектація

До комплекту PROVA 100 входять футляр для перенесення, інструкція користувача, зовнішній батарейний блок для шести елементів живлення 1,5 В типу AA, лужна батарея 9 В та затискач типу «крокодил».

Зручність використання в сервісних і налагоджувальних роботах

Компактні розміри 88 × 168 × 26 мм і маса 330 г дозволяють використовувати PROVA 100 як переносний прилад під час робіт безпосередньо на об'єкті. Калібратор живиться від лужної батареї 9 В, а для тривалішої роботи передбачений зовнішній батарейний блок на шість елементів AA по 1,5 В. Це дає можливість застосовувати прилад там, де немає зручного доступу до стаціонарного джерела живлення.

Робочий температурний діапазон становить від 0 до +50 °C при відносній вологості менше 85%. Зберігати прилад можна за температури від -20 до +60 °C та відносної вологості менше 85%. Такі параметри важливо враховувати під час організації робіт і зберігання вимірювального обладнання.

Кому підійде калібратор PROVA 100

PROVA 100 орієнтований на фахівців, яким потрібно формувати контрольні сигнали струму та напруги під час перевірки електронних і вимірювальних систем. Прилад може бути корисним у роботах з обслуговування струмових петель 4–20 мА, при налагодженні каналів аналогового керування, перевірці реакції приймального обладнання на заданий рівень сигналу та виконанні сервісних операцій, де необхідне кероване джерело постійного струму або напруги.

Поєднання струмового виходу до 24 мА, виходу постійної напруги до 24 В, точного цифрового задання значень і автоматизованих режимів зміни сигналу робить PROVA 100 функціональним інструментом для контрольних та налагоджувальних задач. При цьому користувач отримує спеціалізований калібратор у портативному виконанні з клавіатурним введенням, відсотковим керуванням і звуковою індикацією стану виходу.
