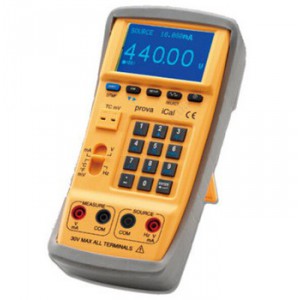

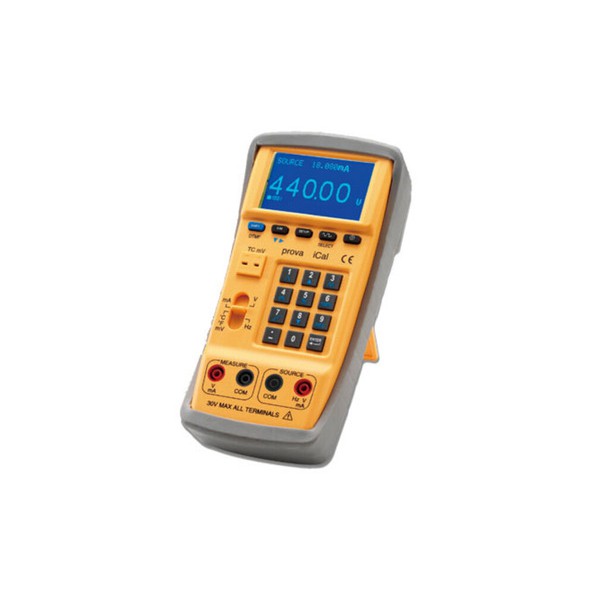

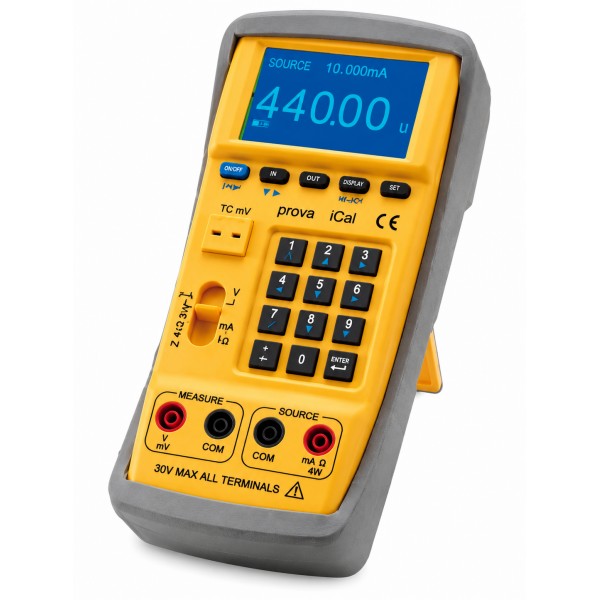

Багатофункціональний документувальний калібратор PROVA iCal

PROVA iCal — багатофункціональний промисловий документувальний калібратор, призначений для калібрування, перевірки, налаштування та обслуговування вимірювальних датчиків і технологічного обладнання. Прилад поєднує функції генератора та вимірювача електричних і температурних сигналів, дозволяє імітувати сигнали термопар і термометрів опору, генерувати струм, напругу та частоту, а також реєструвати отримані результати.

Калібратор PROVA iCal орієнтований на роботу з промисловими системами автоматизації та контрольно-вимірювальними приладами. Він може використовуватися під час перевірки технологічних датчиків, пошуку несправностей у вимірювальних колах, налаштування обладнання та документування результатів калібрування. Підтримка одноточкової та багатоточкової реєстрації даних дозволяє застосовувати прилад не лише для оперативних перевірок, а й для послідовного контролю декількох контрольних точок.

Однією з важливих особливостей PROVA iCal є можливість дистанційного керування з комп’ютера. Налаштовані програми калібрування можна зберігати в пам’яті приладу та завантажувати на ПК. Це спрощує повторювані перевірки та дозволяє систематизувати результати вимірювань.

Основні можливості калібратора PROVA iCal

PROVA iCal працює як джерело та вимірювач різних типів сигналів. Прилад може генерувати стандартні й програмовані форми сигналу, імітувати роботу температурних датчиків, формувати струмовий сигнал для перевірки струмових петель та подавати задану постійну напругу.

• генерація струму в діапазоні від -4 до 24 мА;
• генерація напруги від -3 до 15 В;
• генерація частоти від 0,3 Гц до 20 кГц;
• генерація трикутного сигналу;
• генерація усіченої синусоїди;
• генерація прямокутного сигналу;
• створення програмованого сигналу;
• імітація сигналів термопар;
• імітація сигналів термометрів опору;
• вимірювання сигналів струмової петлі;
• вимірювання мілівольтових і вольтових сигналів датчиків;
• сканування та реєстрація виміряних значень;
• програмування компенсації холодного спаю;
• збереження налаштованих калібрувань у пам’яті;
• передавання даних на комп’ютер;
• дистанційне керування калібратором із ПК;
• функція DTMF для перевірки аудіопристроїв і телефонних ліній.

Генерація струму від -4 до 24 мА

PROVA iCal може працювати як джерело струму в діапазоні від -4 до 24 мА. Така функціональність дозволяє використовувати прилад під час роботи зі струмовими сигналами технологічних датчиків та вимірювальних систем. Калібратор може не тільки формувати струмовий сигнал, але й вимірювати сигнали струмової петлі.

Поєднання функцій джерела та вимірювача зменшує потребу в декількох окремих приладах під час перевірки промислового обладнання. Користувач може подавати контрольний сигнал на вхід системи або вимірювати фактичний вихідний сигнал датчика, використовуючи один портативний калібратор.

Генерація напруги та частоти

Як джерело напруги PROVA iCal забезпечує діапазон від -3 до 15 В. Це дозволяє формувати контрольні електричні сигнали для перевірки вхідних каналів, датчиків та іншого вимірювального обладнання, що працює з відповідними рівнями напруги.

Прилад також підтримує генерацію частоти в діапазоні від 0,3 Гц до 20 кГц. Наявність частотного виходу розширює можливості калібратора під час перевірки обладнання, яке працює з імпульсними або частотними сигналами.

Крім стандартної генерації, PROVA iCal може створювати трикутний сигнал, усічену синусоїду, меандр і програмований сигнал. Завдяки цьому прилад можна використовувати не лише для встановлення фіксованого значення, але й для перевірки реакції обладнання на змінний сигнал заданої форми.

Калібрування та імітація сигналів термопар

PROVA iCal підтримує генерацію та вимірювання сигналів великої кількості типів термопар. Це дозволяє застосовувати калібратор у системах температурного контролю, де необхідно перевіряти вторинні прилади, індикатори, регулятори та інше обладнання, що працює із сигналами термоелектричних перетворювачів.

Підтримуються термопари типів K, J, E, T, R, S, N, L, U, B і C. Для кожного типу передбачений власний температурний діапазон і точність. Калібратор також підтримує програмування компенсації холодного спаю, що є важливою функцією під час роботи з термопарами.

Вимірювання мілівольтових сигналів

Для роботи з низькорівневими сигналами датчиків PROVA iCal підтримує діапазон від -10 до 70 мВ. Зазначена точність становить 5 мкВ. Ця функція важлива під час роботи з термопарами та іншими вимірювальними перетворювачами, вихідний сигнал яких знаходиться в мілівольтовому діапазоні.

Можливість вимірювання малих напруг доповнює функцію імітації термопар. Таким чином, PROVA iCal може застосовуватися як для подавання контрольного сигналу на вторинний прилад, так і для вимірювання сигналу реального датчика.

Робота з термометрами опору

Окрім термопар, PROVA iCal може імітувати та вимірювати сигнали термометрів опору. Це розширює сферу застосування приладу в системах температурної автоматизації, де використовуються різні типи первинних перетворювачів.

Можливість працювати з термопарами та термометрами опору в одному приладі зручна для сервісних фахівців, метрологів і персоналу, який обслуговує технологічні системи з кількома типами температурних датчиків.

Сканування та реєстрація виміряних значень

PROVA iCal є не лише генератором і вимірювачем, а й реєструвальним калібратором. Прилад дозволяє сканувати та записувати виміряні значення відповідно до заданих параметрів. Підтримуються одноточкова та багатоточкова реєстрація даних.

Ця можливість корисна під час калібрування датчика в декількох контрольних точках. Замість ручного записування кожного результату користувач може сформувати послідовність вимірювань і зберігати дані в пам’яті калібратора.

Налаштовані калібрування також можна зберігати в пам’яті приладу. Це дозволяє повторно використовувати підготовлені параметри під час наступних перевірок однотипного обладнання.

Дистанційне керування з комп’ютера

PROVA iCal підтримує дистанційне керування з ПК. Для підключення до комп’ютера в комплекті передбачений USB-кабель і програмне забезпечення. Збережені калібрування та результати можна завантажувати на комп’ютер для подальшої роботи.

Можливість комп’ютерного керування особливо корисна при регулярному технічному обслуговуванні та повторюваних процедурах калібрування. Замість ручного налаштування кожної операції користувач може працювати з попередньо підготовленими параметрами та збереженими даними.

Функція DTMF

Окремою функцією PROVA iCal є DTMF — двотональний багаточастотний набір. Ця функція призначена для тестування аудіопристроїв і телефонних ліній. Наявність DTMF розширює функціональність калібратора за межі стандартних електричних і температурних вимірювань.

DTMF-сигнал складається з комбінації двох частот і використовується в телекомунікаційних системах. PROVA iCal дозволяє формувати такі сигнали для перевірки обладнання, яке повинно коректно їх розпізнавати.

Застосування PROVA iCal

Функціональні можливості PROVA iCal дозволяють використовувати його під час калібрування, налагодження та технічного обслуговування промислового вимірювального обладнання. Прилад може бути корисним у метрологічних службах, сервісних підрозділах, лабораторіях та на виробництві.

Калібратор може використовуватися для перевірки вимірювальних каналів температури, напруги, струму та частоти. Імітація сигналів термопар і термометрів опору дозволяє перевіряти вторинні прилади без підключення реального температурного датчика. Генерація струму, напруги й частоти дає можливість подавати контрольовані електричні сигнали на входи систем автоматизації.

Під час сервісного обслуговування прилад дозволяє порівнювати задані та виміряні значення, реєструвати результати й переносити їх на комп’ютер. Це робить PROVA iCal універсальним інструментом для фахівців, яким необхідно працювати з декількома типами сигналів без постійної заміни вимірювального обладнання.

Технічні характеристики PROVA iCal

Комплект постачання PROVA iCal

Переваги багатофункціональної конфігурації

PROVA iCal поєднує в одному корпусі декілька функцій, які під час сервісних і калібрувальних робіт часто потребують використання різних приладів. Генерація струму, напруги й частоти доповнюється вимірюванням електричних сигналів, підтримкою термопар і термометрів опору, реєстрацією даних та роботою з ПК.

Особливо корисною така конфігурація може бути для спеціалістів, які обслуговують різні типи технологічних датчиків. Замість окремого джерела струму, генератора напруги, частотоміра та температурного симулятора можна використовувати один багатофункціональний калібратор у межах заявлених технічних можливостей.

Документування результатів і можливість зберігати налаштовані калібрування також спрощують повторювані процедури. При регулярному обслуговуванні однакового обладнання підготовлені параметри можна зберегти в пам’яті та використовувати повторно.

PROVA iCal для промислового калібрування та сервісу

Документувальний калібратор PROVA iCal призначений для комплексної роботи з технологічними вимірювальними сигналами. Діапазон генерації струму від -4 до 24 мА, напруги від -3 до 15 В і частоти від 0,3 Гц до 20 кГц дозволяє перевіряти різні типи електричних каналів. Підтримка одинадцяти типів термопар і термометрів опору доповнює можливості приладу під час калібрування температурних систем.

Прилад може вимірювати сигнали датчиків, імітувати необхідні вхідні величини, реєструвати результати, зберігати програми калібрування та обмінюватися даними з комп’ютером. Завдяки цьому PROVA iCal підходить для метрологічних, сервісних і виробничих завдань, де потрібно виконувати кілька видів перевірок одним портативним приладом.

Габарити калібратора становлять 21,4 × 9,8 × 5,6 см, маса — 0,65 кг. Робоча температура навколишнього середовища — від 0 до 50 °C. У комплект входять адаптер живлення, літієва батарея, USB-кабель, програмне забезпечення, термопара K-типу та комплект затискачів типу «крокодил».
