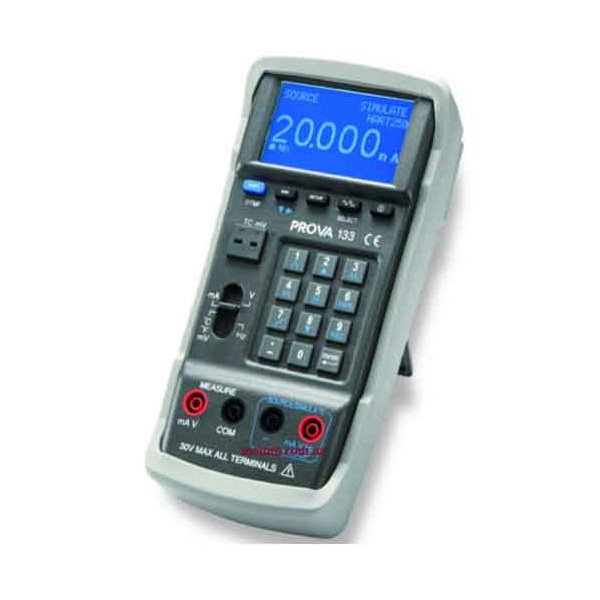

Документувальний багатофункціональний калібратор PROVA 133

PROVA 133 — багатофункціональний документувальний калібратор технологічних процесів, призначений для формування та вимірювання електричних сигналів, роботи зі струмовими петлями 4–20 мА, термопарами, імпульсними й частотними сигналами. Прилад поєднує функції джерела калібрувальних сигналів, вимірювача та реєстратора, тому може використовуватися під час перевірки, налаштування й обслуговування контрольно-вимірювального обладнання.

Калібратор PROVA 133 підтримує формування постійного струму та напруги, частоти, температурних сигналів, одиночних імпульсів, DTMF, а також кількох форм сигналу. Передбачено синусоїдальну, прямокутну, трикутну, обмежену синусоїдальну та програмовану користувачем форму. Окремою можливістю є генерація сигналів довільної форми.

Основні можливості калібратора PROVA 133

• генерація постійного струму в діапазоні від 5 мкА до 24 мА;
• генерація напруги в діапазонах 0…70 мВ та 0…15 В;
• генератор частоти 0,3 Гц…20 кГц із кількома формами сигналу;
• генерація сигналів довільної форми;
• формування одиночного імпульсу тривалістю 3 мкс…999,9 мс;
• генерація DTMF — двотонального багаточастотного сигналу;
• живлення струмової петлі 4…20 мА;
• імітація трансмітера в діапазоні 4…20 мА;
• імітація електронного навантаження 30 В / 20 мА;
• тестування світлодіодів у діапазоні 0…24 мА;
• калібрування температури з підтримкою 11 типів термопар;
• вимірювання постійного струму, постійної напруги та температури;
• програмування компенсації холодного спаю під час вимірювання температури;
• вбудований резистор 250 Ом для роботи з пристроями, що використовують протокол HART;
• функція реєстратора в режимах вимірювання та генерації;
• ручне встановлення кроку 25 / 100% під час зміни сформованого постійного струму;
• автоматична зміна струму, напруги й температури із заданим кроком за допомогою програмного забезпечення;
• відображення струму 4…20 мА в інженерних одиницях вимірювання;
• програмування калібратора через USB-порт ПК;
• РК-дисплей високої чіткості з підсвічуванням;
• перезаряджуваний літієвий акумулятор 11,1 В / 1600 мА·год.

Завдяки поєднанню функцій генератора та вимірювача PROVA 133 дає змогу працювати з типовими сигналами промислової автоматики без використання кількох окремих приладів. Підтримка струмової петлі 4–20 мА особливо корисна під час перевірки передавачів, датчиків, індикаторів, контролерів та іншого обладнання, що використовує уніфікований струмовий сигнал.

Генерація та вимірювання сигналів

У режимі джерела сигналу калібратор може формувати постійну напругу, постійний струм, частоту та температурні сигнали. Діапазон постійного струму сягає 24 мА, що охоплює стандартну струмову петлю 4–20 мА та дає запас для перевірки обладнання поза її номінальними межами. Формування напруги доступне в мілівольтовому діапазоні до 70 мВ і в діапазоні до 15 В.

Частотний генератор працює від 0,3 Гц до 20 кГц. Калібратор також підтримує формування прямокутних імпульсів, регулювання коефіцієнта заповнення, фазового кута та генерацію DTMF. DTMF-сигнал може застосовуватися під час професійного тестування телефонних ліній та аудіопристроїв MP3 або MD.

Робота з температурою та термопарами

PROVA 133 підтримує калібрування та вимірювання температури з використанням 11 типів термопар: K, J, E, T, R, S, N, L, U, B і C. Це дозволяє використовувати один калібратор для роботи з різними типами термоелектричних перетворювачів. Температурні значення можуть відображатися в градусах Цельсія або Фаренгейта.

Для підвищення зручності роботи з термопарами передбачено програмування компенсації холодного спаю. Калібратор може не лише вимірювати температурний сигнал, а й відтворювати його, що дає можливість перевіряти відповідні вимірювальні канали та прилади.

Технічні характеристики — функції джерела сигналу

Функції вимірювача

Струмова петля 4–20 мА та HART

Для роботи з промисловими системами автоматизації PROVA 133 має функцію живлення струмової петлі 4–20 мА та режим імітації трансмітера в цьому самому діапазоні. Прилад також може відображати значення струму 4–20 мА в інженерних одиницях, що спрощує аналіз сигналів під час перевірки вимірювальних каналів.

Для обладнання з протоколом HART передбачено можливість вибору резистора 250 Ом. Це розширює можливості застосування калібратора під час роботи з відповідними промисловими приладами та контурами керування.

Реєстрація даних і підключення до ПК

PROVA 133 оснащений функцією реєстратора, яка працює як у режимі вимірювання, так і в режимі генерації. За допомогою програмного забезпечення можна автоматично змінювати струм, напругу та температуру із заданим кроком. Для програмування калібратора й обміну даними з ПК використовується USB-підключення.

Ручний режим дає змогу встановлювати крок 25 / 100% під час зміни сформованого постійного струму. Такий набір функцій дозволяє виконувати як ручні перевірки, так і автоматизовані процедури зі зміною заданих параметрів.

Живлення, розміри та маса

• Живлення: мережевий адаптер 220 В / 15 В, 0,5 А; акумулятор 11,1 В / 1600 мА·год;
• Габаритні розміри: 214 × 98,7 × 56 мм;
• Маса: 650 г;
• Дисплей: РК-дисплей високої чіткості з підсвічуванням.

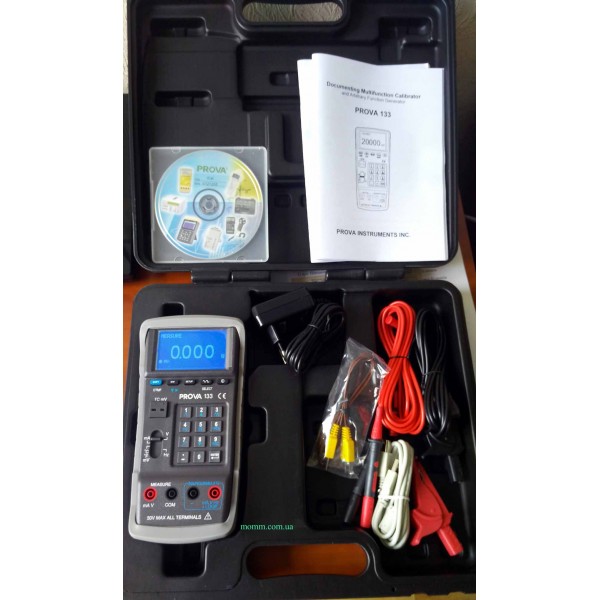

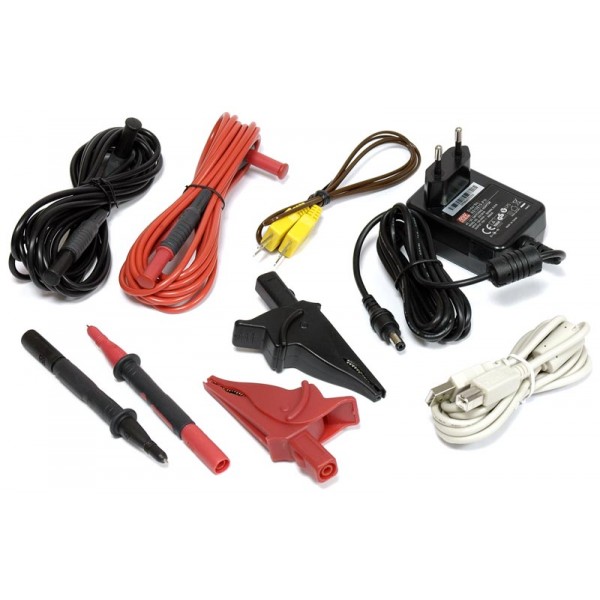

Комплектація PROVA 133

• калібратор PROVA 133 — 1 шт.;
• кейс для перенесення — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• мережевий адаптер живлення — 1 шт.;
• затискачі типу «крокодил» — 2 шт.;
• щупи — 2 шт.;
• проводи — 2 шт.;
• термопара — 1 шт.;
• USB-кабель — 1 шт.;
• інструкція — 1 шт.;
• диск із програмним забезпеченням — 1 шт.

Український сертифікат калібрування пропонується опціонально.

Застосування PROVA 133

Багатофункціональний калібратор PROVA 133 орієнтований на завдання, де потрібно формувати, вимірювати та документувати сигнали різних типів. Підтримка постійного струму й напруги, струмової петлі 4–20 мА, частоти, імпульсів, температури, термопар і DTMF дозволяє використовувати один прилад для широкого спектра перевірок контрольно-вимірювальних систем.

Поєднання режимів генерації та вимірювання особливо зручне під час налаштування вимірювальних каналів, перевірки передавачів і датчиків, тестування електронних пристроїв та роботи з промисловими системами автоматизації. USB-інтерфейс і функція реєстратора розширюють можливості документування та автоматизації процедур.

Таким чином, PROVA 133 поєднує в одному корпусі калібратор струму й напруги, генератор частоти та імпульсів, засоби роботи з термопарами, функції для струмової петлі 4–20 мА та можливості реєстрації даних. Це дає змогу виконувати комплексні калібрувальні та вимірювальні операції одним приладом.
