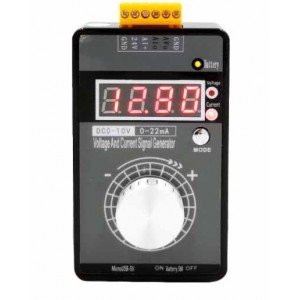

Калібратор петлі струму CV-412 для генерації сигналів 0–20 мА, 4–20 мА та напруги

Калібратор петлі струму CV-412 — це компактний переносний генератор аналогових сигналів, призначений для перевірки, налаштування та діагностики промислової автоматики, контрольно-вимірювальних приладів і систем керування. Прилад дозволяє формувати стандартизовані сигнали постійного струму та напруги, які широко застосовуються у датчиках, перетворювачах, контролерах, регуляторах, індикаторах, модулях введення й іншому обладнанні КВПіА.

CV-412 підтримує генерацію постійного струму в діапазонах 0...20 мА, 4...20 мА та 0...22 мА. Діапазон 0...22 мА налаштовується. Навантаження струмового виходу може становити від 10 до 500 Ом. Крім струмових сигналів, калібратор працює як джерело напруги та підтримує діапазони 0...10 В, 2...10 В, 0...5 В, 0...3,3 В і 1...5 В.

Завдяки поєднанню декількох стандартних діапазонів в одному корпусі калібратор CV-412 підходить для обслуговування різних систем автоматизації. За його допомогою можна подавати контрольний сигнал на аналоговий вхід програмованого логічного контролера, перевіряти реакцію частотного перетворювача, тестувати індикатор, регулятор, реєстратор або інший пристрій, який приймає уніфікований струмовий чи потенціальний сигнал.

Прилад оснащений LCD-екраном на 4 знаки. Живлення здійснюється від зовнішнього джерела 5 В через USB-кабель. Компактні розміри 10 × 6,5 × 2,5 см дозволяють використовувати CV-412 у сервісній майстерні, лабораторії, виробничому цеху або безпосередньо на об’єкті автоматизації.

Основні можливості калібратора CV-412

• генерація постійного струму в стандартному діапазоні 0...20 мА;
• генерація промислового сигналу 4...20 мА;
• налаштовувана генерація струму в діапазоні 0...22 мА;
• робота з навантаженням від 10 до 500 Ом;
• генерація напруги в діапазоні 0...10 В;
• формування сигналу 2...10 В;
• формування сигналу 0...5 В;
• формування сигналу 0...3,3 В;
• формування сигналу 1...5 В;
• відображення встановленого значення на LCD-екрані;
• живлення від зовнішнього джерела 5 В через USB-кабель;
• використання за температури від -20 до 50 °C;
• компактний корпус розміром 10 × 6,5 × 2,5 см.

Для чого потрібен калібратор петлі струму

У промисловій автоматизації інформація від датчика до контролера часто передається у вигляді аналогового електричного сигналу. Одним із найпоширеніших стандартів є струмова петля 4–20 мА. Значення 4 мА зазвичай відповідає нижній межі вимірювального діапазону, а 20 мА — верхній. Проміжні значення пропорційно відображають поточний стан технологічного параметра.

Щоб перевірити аналоговий вхід, не завжди зручно змінювати реальну температуру, тиск, рівень, витрату або інший фізичний параметр. Калібратор петлі струму дозволяє замінити датчик контрольованим електричним сигналом. Спеціаліст задає необхідне значення струму та спостерігає, як на нього реагують контролер, індикатор, реєстратор або виконавча система.

Наприклад, сигнал 4 мА можна використовувати для перевірки відображення нижньої межі шкали, 20 мА — верхньої, а проміжні значення — для оцінювання правильності масштабування. Такий спосіб допомагає визначити, у якій частині системи виникла несправність: у первинному датчику, кабельній лінії, аналоговому вході, програмних налаштуваннях або пристрої відображення.

CV-412 також може формувати сигнали напруги, тому його застосування не обмежується струмовими петлями. Діапазони 0...10 В, 2...10 В, 0...5 В, 0...3,3 В і 1...5 В використовуються в різних контролерах, приводах, регуляторах, системах диспетчеризації та електронних модулях.

Генерація постійного струму

У режимі джерела струму калібратор CV-412 підтримує три варіанти роботи:

• 0...20 мА;
• 4...20 мА;
• 0...22 мА — налаштовуваний діапазон.

Діапазон 0...20 мА зручний для перевірки пристроїв, у яких нульовому значенню параметра відповідає відсутність струму. Діапазон 4...20 мА застосовується в більшості сучасних промислових вимірювальних систем. Наявність початкового рівня 4 мА дозволяє відрізняти справний мінімальний сигнал від повного обриву лінії.

Налаштовуваний діапазон 0...22 мА розширює можливості перевірки. Значення вище 20 мА можуть використовуватися для контролю поведінки входу поблизу верхньої межі та для імітації виходу сигналу за стандартний робочий діапазон. Конкретна методика тестування повинна відповідати документації обладнання, яке перевіряється.

У картці товару для генерації постійного струму зазначено роздільну здатність 0,1 В за замовчуванням / 0,01 мА у налаштовуваному режимі. Під час роботи необхідно враховувати вибраний режим відображення та одиницю вимірювання, показану на екрані.

Робота з навантаженням від 10 до 500 Ом

Допустиме навантаження струмового виходу CV-412 становить від 10 до 500 Ом. Під навантаженням мається на увазі сумарний опір підключеного електричного кола, через яке калібратор формує заданий струм.

До сумарного опору можуть входити вхідний опір контролера або індикатора, опір вимірювального резистора, кабельної лінії, контактів і додаткових елементів. Перед підключенням бажано оцінити навантаження та переконатися, що воно знаходиться в межах від 10 до 500 Ом.

Якщо опір кола не відповідає допустимому діапазону, встановлений струм може формуватися некоректно. Це здатне призвести до помилкового висновку про несправність обладнання. Для перевірки фактичного струму до кола можна послідовно підключити справний мультиметр у відповідному режимі, дотримуючись правил електробезпеки.

Генерація напруги

У режимі джерела напруги CV-412 підтримує п’ять поширених діапазонів:

• 0...10 В;
• 2...10 В;
• 0...5 В;
• 0...3,3 В;
• 1...5 В.

Діапазон 0...10 В широко використовується в системах керування приводами, регуляторах, модулях аналогового введення та промислових контролерах. Сигнал 2...10 В є варіантом із піднятим нульовим рівнем, який дає змогу відрізняти мінімальне робоче значення від повної відсутності сигналу.

Діапазони 0...5 В і 1...5 В застосовуються в електронних датчиках, реєстраторах, контролерах і вимірювальних перетворювачах. Вихід 0...3,3 В актуальний для низьковольтної електроніки та модулів, розрахованих на логічний або аналоговий рівень 3,3 В.

Для режиму генерації напруги зазначена роздільна здатність 0,1 В / 0,01 В. Під час точного тестування потрібно враховувати вибраний крок налаштування, характеристики навантаження та вимоги документації пристрою, який перевіряється.

Перевірка аналогових входів 4–20 мА

Одне з основних застосувань CV-412 — перевірка аналогового входу 4–20 мА. Для цього вихід калібратора підключають до відповідних клем контролера, індикатора або іншого приймача сигналу. Після перевірки полярності та схеми підключення встановлюють декілька контрольних значень.

Зазвичай доцільно перевірити нижню точку, середину та верхню точку діапазону. Наприклад, можна сформувати 4 мА, 12 мА та 20 мА і порівняти показання обладнання з очікуваними значеннями технологічного параметра.

Якщо при 4 мА система показує мінімум, при 12 мА — приблизно половину шкали, а при 20 мА — максимум, аналоговий вхід і його масштабування, ймовірно, працюють правильно. У разі відхилення потрібно перевірити програмні межі, тип сигналу, опір кола, полярність і конфігурацію вхідного модуля.

Під час тестування необхідно переконатися, що у колі немає іншого активного джерела струму. Одночасне підключення двох джерел може призвести до некоректної роботи або пошкодження обладнання.

Перевірка входів 0–10 В та інших діапазонів

Для перевірки входу 0...10 В можна подавати напругу 0 В, 5 В і 10 В, контролюючи реакцію системи. Для входу 2...10 В нижня контрольна точка повинна відповідати 2 В, а не 0 В. Аналогічний принцип використовується для діапазонів 0...5 В, 0...3,3 В та 1...5 В.

Перед підключенням потрібно переконатися, що обраний вихідний діапазон не перевищує допустиму напругу аналогового входу. Особливо це важливо під час роботи з низьковольтними входами 0...3,3 В. Подача 10 В на модуль, розрахований на 3,3 В, може призвести до його пошкодження.

Під час перевірки варто контролювати не лише кінцеві точки шкали, а й декілька проміжних значень. Це допомагає виявляти помилки масштабування, нелінійність або неправильне налаштування програмного забезпечення.

Застосування в системах промислової автоматизації

Калібратор струмової петлі CV-412 може використовуватися під час монтажу, запуску та сервісного обслуговування систем автоматизації. Прилад дозволяє перевіряти окремі компоненти без запуску всього технологічного процесу.

Типові об’єкти перевірки:

• аналогові входи програмованих логічних контролерів;
• ПІД-регулятори;
• цифрові та аналогові панельні індикатори;
• частотні перетворювачі;
• реєстратори технологічних параметрів;
• модулі віддаленого введення-виведення;
• системи диспетчеризації;
• контролери вентиляції та кондиціювання;
• регулятори положення виконавчих механізмів;
• вторинні вимірювальні перетворювачі;
• аналогові входи лабораторного обладнання;
• навчальні стенди з автоматики й КВПіА.

Діагностика несправностей за допомогою CV-412

Калібратор допомагає локалізувати несправність методом послідовної перевірки. Якщо система показує неправильний технологічний параметр, спочатку можна від’єднати датчик і подати на вхід контрольний сигнал із CV-412.

Якщо контролер правильно відображає значення, сформовані калібратором, проблема може знаходитися в датчику, первинному перетворювачі або кабелі. Якщо помилка зберігається навіть із контрольним сигналом, потрібно перевіряти аналоговий вхід, програмне масштабування, конфігурацію каналу або внутрішню електроніку.

Такий підхід скорочує час пошуку несправності та дозволяє уникати безсистемної заміни справних компонентів. Прилад особливо корисний під час аварійного ремонту, коли необхідно швидко визначити причину відсутності або неправильного відображення сигналу.

Перевірка частотних перетворювачів

У багатьох частотних перетворювачах швидкість двигуна може задаватися аналоговим сигналом 0...10 В, 4...20 мА або іншим підтримуваним діапазоном. CV-412 дозволяє імітувати зовнішній задавальний сигнал та перевіряти реакцію привода.

Перед тестуванням необхідно перевірити налаштування частотного перетворювача: тип аналогового входу, діапазон, масштабування та вибране джерело завдання частоти. Якщо вхід налаштовано на струм, не можна подавати на нього напругу без зміни конфігурації.

Під час перевірки виконавчого обладнання потрібно вжити заходів проти випадкового запуску механізму. Зміна аналогового сигналу може спричинити обертання двигуна, переміщення привода, відкриття клапана або іншу дію.

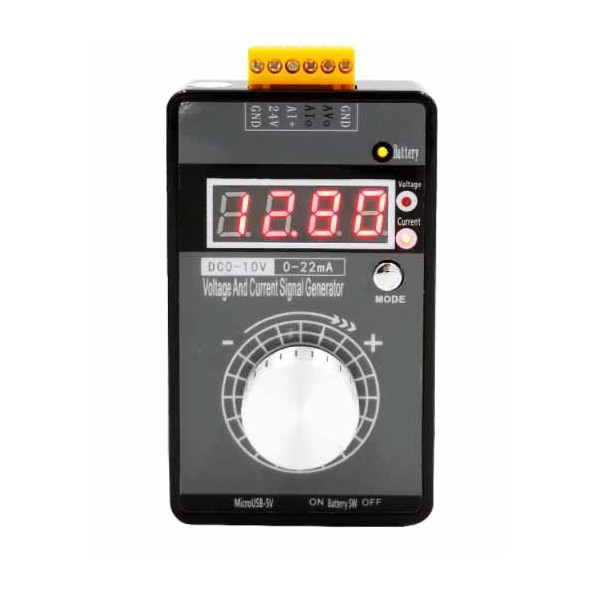

LCD-екран на 4 знаки

Калібратор обладнаний LCD-екраном на 4 знаки. На дисплеї відображається встановлене вихідне значення, що дозволяє контролювати сигнал без постійного підключення додаткового вимірювального приладу.

Чотиризначна індикація забезпечує зручне представлення значень струму та напруги у підтримуваних діапазонах. Перед початком тестування необхідно перевірити одиницю вимірювання та активний режим, щоб не переплутати струмовий вихід із виходом напруги.

За потреби фактичний сигнал можна додатково контролювати зовнішнім мультиметром. Це особливо корисно під час відповідальних робіт, первинної перевірки нового приладу або діагностики складної вимірювальної системи.

Живлення 5 В через USB

CV-412 отримує живлення від зовнішнього джерела 5 В через USB-кабель. Як джерело можна використовувати сумісний мережевий адаптер, портативний акумулятор або інший стабільний USB-вихід із необхідними параметрами.

USB-живлення полегшує використання приладу в майстерні та на виїзді. Спеціалісту не потрібно шукати нестандартний блок живлення або регулярно замінювати батарейки. Для польових робіт зручно застосовувати заряджений павербанк.

Джерело живлення повинно забезпечувати стабільні 5 В. Не рекомендується використовувати пошкоджені кабелі, адаптери сумнівної якості або джерела з нестабільною вихідною напругою. Електричні завади від блоку живлення можуть впливати на роботу чутливого обладнання, яке перевіряється.

Робоча температура від -20 до 50 °C

Робочий температурний діапазон калібратора становить від -20 до 50 °C. Це дозволяє використовувати CV-412 не лише у лабораторії або опалюваному приміщенні, а й на промислових об’єктах, у технічних приміщеннях і під час виїзного обслуговування.

Після перенесення приладу з холодного середовища в тепле потрібно дочекатися вирівнювання температури. Утворення конденсату всередині корпусу або на клемах може спричинити нестабільну роботу й пошкодження електроніки.

Прилад необхідно захищати від прямого потрапляння води, агресивних речовин, сильного пилу та надмірного нагрівання. Навіть якщо температура знаходиться в допустимих межах, умови експлуатації повинні залишатися безпечними для електронного вимірювального обладнання.

Компактні розміри

Габарити CV-412 становлять 10 × 6,5 × 2,5 см. Компактний корпус зручно переносити у сумці з інструментами, сервісній валізі або кишені робочого одягу.

Невеликі розміри особливо корисні під час роботи в щільно змонтованих шафах автоматики, де немає місця для великого лабораторного калібратора. Прилад можна розташувати поруч із клемником, контролером або регулятором і спостерігати за реакцією системи під час зміни сигналу.

CV-412 підходить як основний компактний задавач сигналів для повсякденних сервісних робіт або як резервний прилад у комплекті інженера КВПіА.

Технічні характеристики калібратора CV-412

Підтримувані вихідні сигнали

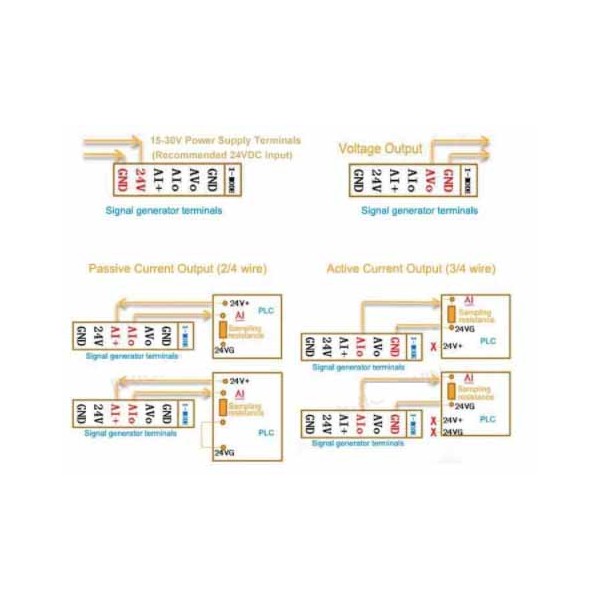

Загальний порядок роботи зі струмовим виходом

1. Вивчіть схему й документацію обладнання, яке потрібно перевірити.
2. Визначте, чи приймає вхід активний струмовий сигнал від зовнішнього джерела.
3. Вимкніть або безпечно ізолюйте штатний датчик.
4. Підключіть CV-412 до відповідних клем із дотриманням полярності.
5. Підключіть стабільне живлення 5 В через USB-кабель.
6. Виберіть потрібний діапазон: 0...20 мА, 4...20 мА або 0...22 мА.
7. Починайте перевірку з безпечного мінімального значення.
8. Поступово змінюйте струм і контролюйте реакцію системи.
9. Порівняйте показання з очікуваними значеннями.
10. Після завершення поверніть сигнал до мінімуму та від’єднайте прилад.

Загальний порядок роботи з виходом напруги

1. Перевірте допустимий діапазон аналогового входу.
2. Переконайтеся, що вхід призначений для сигналу напруги.
3. Виберіть відповідний діапазон CV-412.
4. Підключіть вихід із правильною полярністю.
5. Встановіть мінімальне значення напруги.
6. Поступово змінюйте сигнал у межах допустимого діапазону.
7. Контролюйте відображення, реакцію регулятора або виконавчого пристрою.
8. Не перевищуйте максимальну напругу входу.
9. Після перевірки знизьте вихідне значення та від’єднайте калібратор.

Важливі правила безпечного використання

CV-412 є джерелом контрольного сигналу та не призначений для прямого підключення до силових електричних кіл. Перед роботою потрібно точно визначити призначення клем і допустимі рівні струму та напруги.

Не можна подавати сигнал напруги на вхід, налаштований для струмової петлі, без підтвердження допустимості такого підключення. Аналогічно не слід підключати струмовий вихід до клем, призначених для іншого режиму.

Під час перевірки автоматизованої системи необхідно враховувати можливий запуск виконавчих механізмів. Штучна зміна сигналу може спричинити відкриття клапана, запуск двигуна, зміну швидкості привода, ввімкнення нагрівача або спрацювання сигналізації.

Перед подачею тестового сигналу слід перевести обладнання у безпечний сервісний режим, попередити персонал і за потреби заблокувати небезпечні механізми.

Переваги CV-412 для сервісного спеціаліста

Головна перевага моделі — поєднання найпоширеніших аналогових сигналів у компактному корпусі. Один прилад дозволяє працювати зі струмовими петлями та входами напруги, що зменшує кількість обладнання у сервісній валізі.

USB-живлення дає змогу використовувати доступний адаптер або павербанк. LCD-екран на 4 знаки забезпечує наочне встановлення сигналу. Робочий температурний діапазон від -20 до 50 °C дозволяє виконувати вимірювання в різних умовах.

Модель підійде для регулярних базових перевірок, введення обладнання в експлуатацію, пошуку несправностей і навчання персоналу принципам роботи аналогових інтерфейсів.

Для кого призначений калібратор CV-412

• інженерів КВПіА;
• наладчиків промислової автоматики;
• електромеханіків і сервісних інженерів;
• спеціалістів з обслуговування ПЛК;
• майстрів із ремонту частотних перетворювачів;
• працівників лабораторій автоматизації;
• монтажників систем вентиляції та кондиціювання;
• фахівців водопостачання, теплопостачання й енергетики;
• інтеграторів систем диспетчеризації;
• викладачів і студентів технічних навчальних закладів.

Поширені запитання про CV-412

Які струмові сигнали генерує калібратор?

CV-412 підтримує діапазони 0...20 мА, 4...20 мА та 0...22 мА. Діапазон 0...22 мА налаштовується.

Яке навантаження можна підключати?

Допустиме навантаження струмового виходу становить від 10 до 500 Ом.

Які діапазони напруги підтримуються?

Прилад генерує напругу в діапазонах 0...10 В, 2...10 В, 0...5 В, 0...3,3 В і 1...5 В.

Яка роздільна здатність струмового виходу?

У характеристиках зазначено 0,1 В за замовчуванням / 0,01 мА у налаштовуваному режимі.

Яка роздільна здатність виходу напруги?

Для генерації напруги зазначено роздільну здатність 0,1 В / 0,01 В.

Який дисплей встановлено у CV-412?

Калібратор оснащений LCD-екраном на 4 знаки.

Як живиться прилад?

Живлення здійснюється від зовнішнього джерела 5 В через USB-кабель.

Чи можна живити калібратор від павербанка?

Так, за умови що павербанк забезпечує стабільний USB-вихід 5 В і коректно працює з підключеним навантаженням.

За якої температури можна використовувати CV-412?

Робоча температура становить від -20 до 50 °C.

Які розміри приладу?

Розміри корпусу становлять 10 × 6,5 × 2,5 см.

Чи вимірює CV-412 вхідний струм?

У характеристиках товару зазначені функції генерації постійного струму та напруги. Функція вимірювання вхідного струму в наведених характеристиках не заявлена.

Чи має калібратор вбудоване живлення петлі 24 В?

У характеристиках товару окреме вбудоване живлення петлі 24 В не зазначене. Перед підключенням потрібно враховувати схему живлення конкретного контуру.

Чому варто купити калібратор петлі струму CV-412

CV-412 є практичним рішенням для спеціалістів, яким необхідно формувати стандартні сигнали автоматики без використання великого лабораторного обладнання. Модель підтримує струмові діапазони 0...20 мА, 4...20 мА і 0...22 мА, а також п’ять діапазонів постійної напруги.

Прилад дозволяє перевіряти аналогові входи, масштабування, індикацію та реакцію системи на зміну сигналу. Це допомагає швидше локалізувати несправність і відокремити проблему датчика від несправності контролера або кабельної лінії.

Навантаження від 10 до 500 Ом охоплює багато типових струмових входів. LCD-дисплей на 4 знаки спрощує встановлення значення, а живлення 5 В через USB робить прилад зручним для стаціонарного й мобільного застосування.

Купити калібратор петлі струму CV-412 в Україні

Замовити калібратор CV-412 доцільно для монтажу, налагодження та обслуговування систем промислової автоматизації. Прилад підійде інженерам КВПіА, наладчикам, електрикам, сервісним центрам і технічним лабораторіям.

Перед покупкою переконайтеся, що підтримувані діапазони струму та напруги відповідають вашим завданням. Для струмового виходу доступні 0...20 мА, 4...20 мА та налаштовуваний діапазон 0...22 мА. Для виходу напруги передбачені 0...10 В, 2...10 В, 0...5 В, 0...3,3 В і 1...5 В.

Калібратор петлі струму CV-412 стане компактним робочим інструментом для перевірки аналогових каналів, імітації сигналів датчиків, діагностики ПЛК, регуляторів, приводів і вторинних вимірювальних пристроїв. Завдяки простому живленню від USB 5 В і розмірам 10 × 6,5 × 2,5 см його зручно використовувати як у майстерні, так і безпосередньо на промисловому об’єкті.
