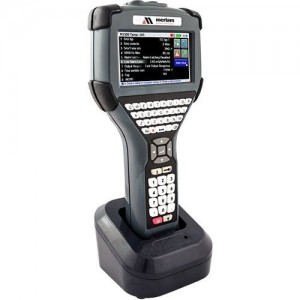

HART-комунікатор Meriam MFC5150

Meriam MFC5150 — портативний повнофункціональний HART-комунікатор для налаштування, введення в експлуатацію, діагностики та обслуговування польових приладів, що підтримують цифровий протокол HART. Пристрій призначений для роботи з перетворювачами тиску, температури, рівня, витрати, позиціонерами клапанів та іншими HART-сумісними засобами автоматизації. Комунікатор дає змогу зчитувати параметри приладу, змінювати конфігурацію, виконувати підстроювання та зберігати файли конфігурацій безпосередньо на місці встановлення обладнання.

Підтримка HART-приладів і Device Description

Ключова особливість Meriam MFC5150 — робота з описами пристроїв Device Description у нативному форматі. Комунікатор безпосередньо читає DD-файли виробників і підтримує зв’язок із зареєстрованими та незареєстрованими HART-приладами без додаткового перетворення описів. Це спрощує роботу з обладнанням різних брендів і моделей та робить MFC5150 універсальним інструментом для сервісних інженерів, метрологів, фахівців КВПіА й персоналу промислових підприємств.

У пам’яті комунікатора попередньо завантажена велика бібліотека описів HART-пристроїв. Виробник зазначає підтримку понад 1400 приладів. Також підтримуються HART 5, HART 6 і HART 7, тому комунікатор придатний для роботи з широким спектром польового обладнання.

Налаштування та автономна конфігурація

Meriam MFC5150 підтримує універсальні команди HART, команди Common Practice і специфічні команди конкретних пристроїв. За допомогою комунікатора можна підключатися до польового приладу, переглядати поточні параметри, змінювати налаштування, виконувати переналаштування діапазону та сервісні операції, передбачені Device Description відповідного обладнання.

Функція Offline Configuration дає змогу переглядати й редагувати конфігурації без активного підключення до HART-приладу. Це зручно під час підготовки до пусконалагоджувальних робіт, створення шаблонів параметрів або аналізу збережених конфігурацій. Файли можна зберігати в пам’яті комунікатора та на карті microSD.

Кольоровий сенсорний дисплей і QWERTY-клавіатура

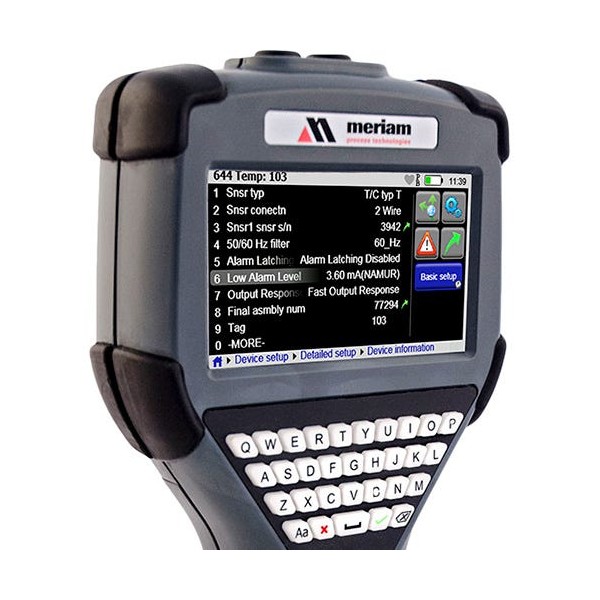

Комунікатор оснащений широкоформатним кольоровим сенсорним TFT-дисплеєм із діагоналлю 4,3 дюйма та роздільною здатністю 480 × 272 пікселі. Екран має біле LED-підсвічування та антивідблискове виконання, що покращує читабельність інформації за різних умов освітлення. Для керування сенсорним екраном не потрібен стилус.

Окрім сенсорного керування, MFC5150 має фізичну клавіатуру з тактильним відгуком. Загалом передбачено 52 клавіші, включно з повноцінною QWERTY-розкладкою. Це особливо практично під час введення тегів, назв, числових параметрів та інших даних у польових умовах.

Інтерфейс і швидкий доступ до функцій

Програмна платформа MFC5150 побудована на Windows CE та інфраструктурі HART SDC-625. Інтерфейс орієнтований на швидку навігацію між параметрами підключеного приладу. Передбачені контекстні меню допомоги, гарячі клавіші, повторне опитування HART-пристрою, швидке ввімкнення, навігація жестами та можливість створення навчуваних ярликів для специфічних функцій окремих приладів.

Пам’ять і обмін даними

Meriam MFC5150 використовує процесор із частотою 1 ГГц, 256 МБ оперативної пам’яті та 512 МБ внутрішньої flash-пам’яті. Для зберігання програмного забезпечення, Device Description і конфігурацій застосовується карта microSD. У специфікаціях серії MFC5150 зазначається карта пам’яті 4 ГБ, якої достатньо для бібліотеки DD та конфігураційних файлів.

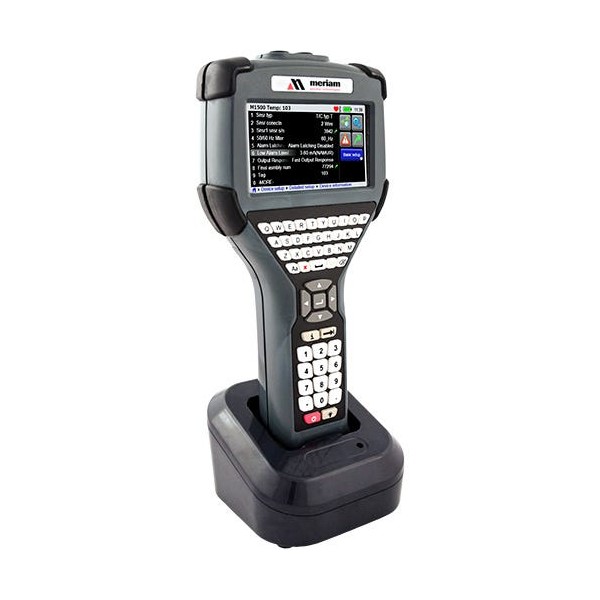

Для зв’язку з HART-ланцюгом використовуються стандартні 4-мм роз’єми типу «банан». Обмін даними з ПК і заряджання виконуються через док-станцію, що спрощує перенесення конфігураційних даних та обслуговування комунікатора.

Автономне живлення для польових робіт

Живлення MFC5150 забезпечує перезаряджуваний літій-іонний акумулятор номінальною напругою 3,6 В. Типовий час безперервної роботи становить близько 10 годин. Для заряджання застосовується док-станція з адаптером живлення від мережі 100–240 В AC, 50/60 Гц.

Автономність важлива під час пусконалагодження, профілактичного обслуговування та діагностики обладнання на виробничих майданчиках, де доступ до мережевого живлення або ноутбука може бути обмеженим. Комунікатор можна використовувати безпосередньо біля датчика, перетворювача чи виконавчого механізму.

Корпус для промислового використання

Корпус MFC5150 виготовлений із полімерного сплаву PC/ABS та оснащений амортизувальними елементами. За даними документації серії, пристрій витримує падіння з висоти 1 метр на бетонну поверхню. Розміри корпусу становлять приблизно 303 × 142 × 48 мм, а маса з акумулятором — близько 0,95 кг. Це ручний комунікатор, розрахований на регулярну роботу в умовах промислових об’єктів.

MFC5150 є модифікацією загального призначення. У серії також існує окрема вибухозахищена версія MFC5150X для роботи в небезпечних зонах. Під час вибору слід враховувати конкретне маркування моделі та вимоги до місця експлуатації.

Основні характеристики Meriam MFC5150

• Призначення: конфігурація, введення в експлуатацію, діагностика та обслуговування HART-приладів.
• Підтримка протоколу: HART 5, HART 6, HART 7.
• Device Description: пряме читання DD-файлів у нативному форматі.
• Бібліотека: понад 1400 попередньо завантажених HART-пристроїв.
• Режими: онлайн і Offline Configuration.
• Операційна система: Windows CE.
• Процесор: 1 ГГц.
• Пам’ять: 256 МБ RAM, 512 МБ flash.
• Карта пам’яті: microSD, у специфікаціях серії — 4 ГБ.
• Дисплей: кольоровий сенсорний TFT, 4,3 дюйма.
• Роздільна здатність: 480 × 272 пікселі.
• Клавіатура: 52 клавіші, включно з QWERTY.
• Мови інтерфейсу: 12.
• Живлення: Li-ion акумулятор 3,6 В.
• Час безперервної роботи: близько 10 годин.
• Розміри: приблизно 303 × 142 × 48 мм.
• Маса: приблизно 0,95 кг з акумулятором.

Застосування HART-комунікатора MFC5150

HART-комунікатор Meriam MFC5150 доцільно використовувати під час введення нових польових приладів в експлуатацію, перевірки та зміни параметрів передавачів, переналаштування обладнання після зміни технологічного процесу, пошуку несправностей і планового технічного обслуговування. Пристрій особливо корисний там, де на одному об’єкті встановлені HART-прилади різних виробників і потрібен універсальний інструмент для доступу до їхніх параметрів.

Поєднання великої бібліотеки Device Description, підтримки HART 5/6/7, автономних конфігурацій, сенсорного екрана та фізичної QWERTY-клавіатури робить MFC5150 практичним інструментом для щоденної сервісної роботи. Комунікатор допомагає виконувати налаштування безпосередньо біля польового обладнання, зберігати конфігурації та швидко переходити між різними HART-приладами без прив’язки до конкретного виробника.
