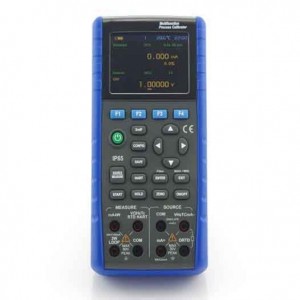

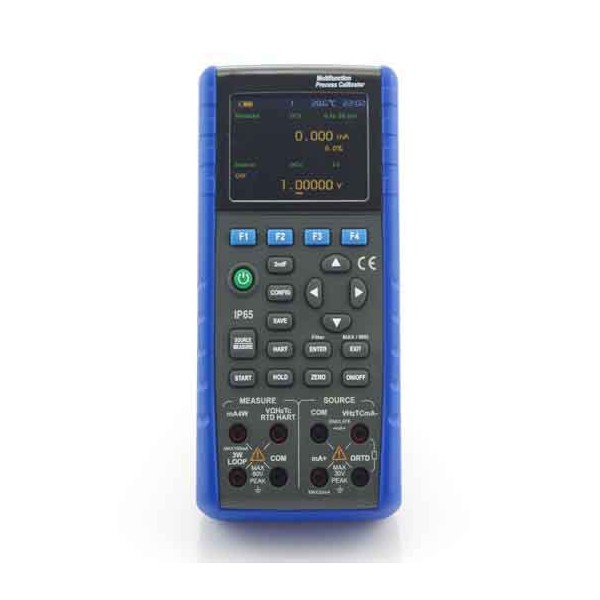

Багатофункціональний промисловий калібратор CV-426

CV-426 — багатофункціональний калібратор процесів, призначений для формування та вимірювання сигналів промислових датчиків і контрольно-вимірювальних систем. Прилад поєднує функції джерела калібрувальних сигналів і вимірювача, тому може використовуватися під час налагодження, перевірки та калібрування різних типів вимірювальних каналів. Модель підтримує роботу з постійною напругою та струмом, опором, термопарами, термоперетворювачами опору RTD, частотою, імпульсними сигналами, а також може працювати із зовнішніми модулями тиску.

Основне призначення калібратора CV-426 — робота із сигналами, які застосовуються в промисловій автоматизації та системах контролю технологічних процесів. Прилад дає змогу не лише подавати заданий сигнал на вхід обладнання, а й вимірювати параметри сигналу у відповідному режимі. Такий підхід зручний під час перевірки датчиків, перетворювачів, вимірювальних ланцюгів і вторинних приладів, коли потрібно послідовно перевірити реакцію системи на задане значення та проконтролювати фактичний сигнал.

Можливості калібратора CV-426

У режимі джерела сигналу CV-426 підтримує генерацію постійної напруги в мілівольтовому та вольтовому діапазонах, постійного струму, режим поглинання струму, відтворення опору, роботу з термопарами та RTD, формування частоти, частоти обертання та імпульсних послідовностей. Для задач, пов’язаних із тиском, передбачена можливість використання зовнішніх модулів тиску. Конкретний діапазон і точність у цьому випадку залежать від підключеного модуля.

Підтримка термопар типів R, S, K, E, J, T, B, N, L і U розширює сферу застосування приладу під час роботи з температурними каналами. Для термоперетворювачів опору передбачені Pt100, Pt200, Pt500, Pt1000, Cu10 і Cu50. Це дає змогу використовувати один калібратор для перевірки кількох поширених типів температурних датчиків без переходу на окремі спеціалізовані джерела сигналу.

Окремою перевагою функціональності CV-426 є робота з частотними та імпульсними сигналами. У режимі джерела частоти заявлено діапазон від 1 Гц до 110 кГц, для частоти обертання — від 60 до 1200 CPM, а для імпульсів доступна частота від 1 Гц до 10 кГц із кількістю циклів від 1 до 100000. Завдяки цьому калібратор може застосовуватися не лише для стандартних струмових і напругових контурів, а й для перевірки обладнання, що працює з частотою та імпульсами.

Режим джерела сигналу

У режимі калібратора CV-426 формує задані електричні та імітаційні сигнали. Нижче наведені характеристики джерела сигналу відповідно до даних для цієї моделі.

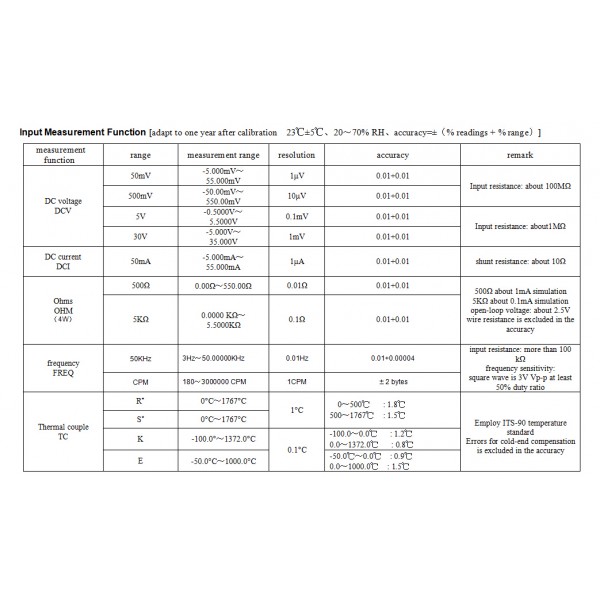

Режим вимірювання

Крім формування сигналів, багатофункціональний калібратор CV-426 працює як вимірювальний прилад. У доступних характеристиках для режиму вимірювання наведені діапазони постійної напруги в мілівольтах і вольтах, а також постійного струму. Це дозволяє контролювати фактичні сигнали під час перевірки промислових датчиків і вимірювальних ланцюгів.

Робота з температурними датчиками

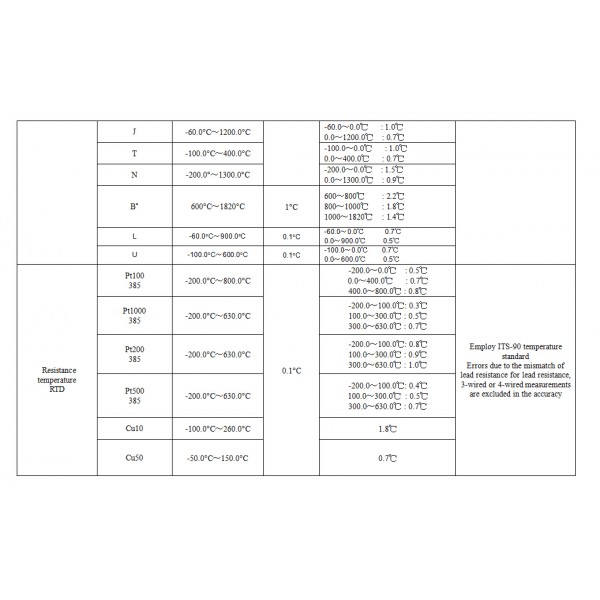

Під час калібрування температурних каналів CV-426 може імітувати сигнали широкого набору термопар і термоперетворювачів опору. Для термопар заявлена точність 0,4 °C, а роздільна здатність становить 0,1 °C або 1 °C залежно від режиму. Для RTD точність становить 0,2 °C із роздільною здатністю 0,1 °C.

Поєднання підтримки термопар та RTD робить CV-426 універсальним інструментом для перевірки температурних вимірювальних каналів. Один прилад може застосовуватися при роботі з різними типами первинних перетворювачів, якщо їхні типи входять до заявленого переліку підтримуваних датчиків.

Калібрування струмових і напругових сигналів

Для промислових систем керування особливо важлива робота з постійною напругою та струмом. CV-426 у режимі джерела формує постійний струм у діапазоні 0…33 мА та підтримує режим поглинання струму в тому самому діапазоні. У режимі вимірювання доступний діапазон постійного струму від -5 до 55 мА. Постійна напруга може формуватися в діапазонах -5…110 мВ і -1…11 В, а вимірюватися — у діапазонах -5…550 мВ і -0,5…35 В.

Наявність окремих режимів джерела та вимірювання дає можливість використовувати CV-426 на різних етапах перевірки вимірювального контуру. Прилад може задавати контрольне значення для тестування реакції підключеного обладнання або, навпаки, вимірювати сигнал, який надходить від датчика чи іншого джерела.

Зовнішні модулі тиску та додаткові опції

CV-426 передбачає підключення зовнішніх модулів тиску. Для цього режиму діапазон і точність визначаються характеристиками конкретного модуля, тому ці параметри не є фіксованими для самого калібратора. Така модульна схема дозволяє доповнювати базові можливості приладу роботою з тиском відповідно до встановленого зовнішнього модуля.

До опцій, які пропонуються за додаткову плату, належать зовнішні модулі тиску, сертифікат калібрування та вбудований HART-комунікатор. Ці позиції не входять до стандартної комплектації та замовляються окремо.

Комплект постачання CV-426

• універсальний калібратор CV-426 — 1 шт.;
• набір щупів і затискачів «крокодил» — 1 комплект;
• інструкція з експлуатації — 1 шт.;
• інтерфейсний кабель — 1 шт.

Для яких завдань підходить CV-426

Багатофункціональний калібратор CV-426 орієнтований на роботу з промисловими датчиками та сигналами систем автоматизації. Його функціональність охоплює електричні сигнали, температурні датчики, опір, частоту та імпульси, а за наявності відповідного зовнішнього модуля — також тиск. Це дозволяє використовувати один прилад для широкого спектра калібрувальних і вимірювальних операцій у межах заявлених діапазонів.

CV-426 доцільно розглядати для завдань, де потрібен не окремий вузькоспеціалізований калібратор, а багатофункціональний прилад із можливістю формування та контролю різних типів сигналів. Під час вибору важливо враховувати необхідні діапазони напруги, струму, опору, частоти, типи термопар і RTD, а для вимірювання тиску — характеристики зовнішнього модуля, який планується використовувати разом із калібратором.
