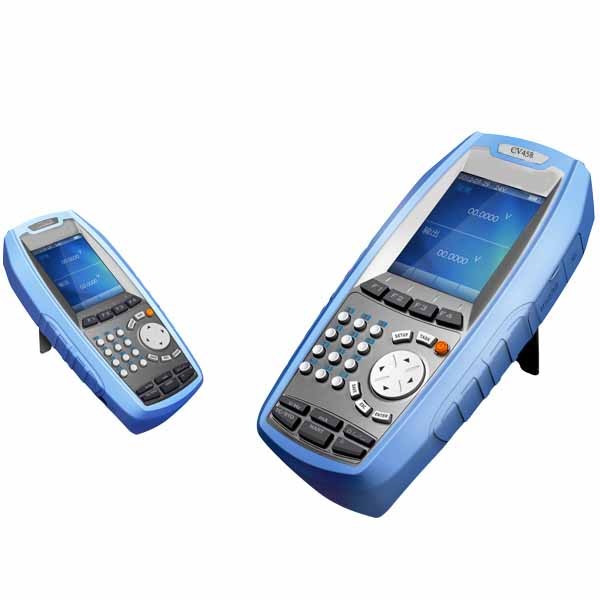

Багатофункціональний калібратор CV-458

Багатофункціональний калібратор CV-458 призначений для калібрування, технічного обслуговування та пошуку несправностей у контрольно-вимірювальних приладах. Модель поєднує функції вимірювання та генерації електричних сигналів, роботу з термопарами й термоопорами, підтримку HART, підключення зовнішніх датчиків тиску та обмін даними через RS232. Такий набір можливостей дозволяє використовувати один прилад для широкого кола перевірок, пов’язаних із датчиками та вимірювальними каналами.

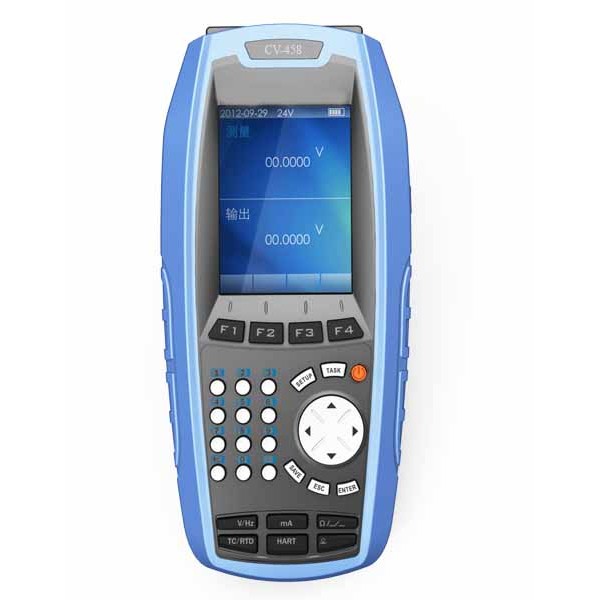

CV-458 оснащений кольоровим TFT-дисплеєм діагоналлю 3,5 дюйма та меню, організованим у стилі мобільного телефона. У приладі передбачено функцію керування завданнями, зберігання документації та автоматизовані процедури. Це спрощує послідовне виконання типових операцій під час калібрування та допомагає впорядкувати роботу з різними видами сигналів.

Основні можливості CV-458

Калібратор працює з основними сигналами, які застосовуються в контрольно-вимірювальній техніці. Він може вимірювати та відтворювати струм, напругу, мілівольтові сигнали, опір, частоту й імпульси. Окремо підтримується робота з термопарами та термометрами опору. Завдяки цьому CV-458 може застосовуватися як джерело тестового сигналу та як вимірювальний прилад у межах одного робочого процесу.

• вимірювання струму, напруги, мілівольтових сигналів, опору, частоти та імпульсів;
• генерація струму, напруги, мілівольтових сигналів, опору, частоти та імпульсів;
• імітація та вимірювання сигналів термопар;
• робота з термометрами опору різних типів;
• автоматична компенсація холодного спаю під час роботи з термопарами;
• живлення струмової петлі 24 В;
• імітація передавача;
• зв’язок за протоколом HART;
• підключення зовнішнього модуля тиску та зовнішніх датчиків тиску;
• зв’язок з інтелектуальними модулями тиску SDP;
• інтерфейс RS232;
• пам’ять, зберігання документації та автоматизовані процедури;
• крокові та програмовані процедури виведення сигналу.

Робота з термопарами та термоопорами

CV-458 підтримує 13 типів термопар: K, E, J, T, N, R, S, B, C, D, G, L та U. Для таких вимірювань передбачена автоматична компенсація холодного спаю. Прилад може як вимірювати відповідні сигнали, так і імітувати їх, що важливо під час перевірки температурних каналів без необхідності створювати реальну температуру для кожної контрольної точки.

Для роботи з термометрами опору підтримуються Pt1000(385), Pt500(385), Pt100(385), Pt100(3916), Pt100(3926), Pt10(385), Cu10(427), Cu50(428), Cu100(428), Ni120(672) та Ni100(618). Такий перелік охоплює кілька груп платинових, мідних і нікелевих термоопорів. Калібратор дозволяє перевіряти відповідні вимірювальні канали та відтворювати опір у заданому діапазоні.

HART, тиск і струмова петля 24 В

Однією з ключових функцій CV-458 є підтримка обміну даними за протоколом HART. Це дає змогу використовувати калібратор під час робіт з інтелектуальними польовими приладами, які підтримують HART-зв’язок. У поєднанні з функціями вимірювання та генерації струму калібратор підходить для перевірки струмових контурів і передавачів, коли необхідно одночасно контролювати електричний сигнал та працювати з цифровим протоколом.

Прилад має джерело живлення петлі 24 В з незалежними функціями вимірювання та генерації. Також заявлена можливість імітації передавача. Для задач, пов’язаних з тиском, CV-458 підтримує зв’язок з інтелектуальними модулями тиску SDP та допускає підключення зовнішніх датчиків тиску. Конкретні параметри таких зовнішніх модулів і датчиків залежать від підключеного обладнання.

Метрологічні характеристики: вимірювання

Для кінцевого вимикача зазначено роботу з детектувальною напругою в діапазоні 3–24 В, якщо така напруга присутня на перемикачі. Це дозволяє використовувати CV-458 не лише для аналогових сигналів, а й для контролю стану дискретних елементів у межах передбачених функцій приладу.

Метрологічні характеристики: генерація

Вимірювання та генерація опору

Для вимірювання опору CV-458 підтримує 3-провідну та 4-провідну схеми. У 3-провідному режимі заявлені діапазони 0–400 Ом і 0–4000 Ом з точністю ±(0,02% ІВ + 0,005% діапазону) та роздільною здатністю 1 мОм. У 4-провідній схемі для вимірювання вказана точність ±(0,01% ІВ + 0,005% діапазону) при тих самих діапазонах і роздільній здатності 1 мОм.

У режимі генерації опору доступний діапазон 0–400 Ом з точністю ±(0,02% ІВ + 0,005% діапазону). Для 4-провідної схеми вказані діапазони 0–400 Ом і 0–4000 Ом. Для діапазону 4000 Ом у вихідних характеристиках окремо наведена точність ±(0,02% ІВ + 0,03% діапазону). Ці режими потрібні, коли необхідно перевірити реакцію вимірювального каналу на задане значення опору або проконтролювати фактичний опір підключеного елемента.

Частота та імпульси

У режимі вимірювання частоти CV-458 працює в діапазоні 1–50 кГц із роздільною здатністю 0,1 Гц та точністю ±(0,005% ІВ + 0,002% діапазону). Генерація частоти виконується в діапазоні 0…50000 Гц з такою самою заявленою точністю та роздільною здатністю 0,1 Гц. Це дає змогу використовувати калібратор для перевірки каналів, де інформація передається частотним сигналом.

Для імпульсів передбачено як підрахунок, так і генерацію в межах 0–999999 імпульсів. Заявлена точність становить ±1 імпульс, роздільна здатність — 1 імпульс. Такий режим може бути корисним під час перевірки пристроїв і каналів, які працюють з імпульсними сигналами та лічильними входами.

Організація калібрувальних робіт

Крім базових вимірювальних і генераторних функцій, CV-458 має пам’ять, можливість зберігання документації та автоматизовані процедури. Функція керування завданнями дає змогу організувати послідовність перевірок без постійного переходу між окремими приладами. Наявність програмованих кроків вихідного сигналу також корисна для повторюваних перевірок, коли потрібно послідовно задавати кілька контрольних точок.

Інтерфейс RS232 забезпечує можливість обміну даними з сумісним обладнанням. У поєднанні з HART, функціями роботи зі струмовою петлею, температурними датчиками та зовнішніми модулями тиску це робить CV-458 багатофункціональним інструментом для комплексного обслуговування контрольно-вимірювальних систем.

Для яких завдань підходить CV-458

CV-458 орієнтований на роботи, де потрібно не лише виміряти сигнал, а й сформувати контрольне значення для перевірки вимірювального каналу. Прилад може використовуватися для калібрування та технічного обслуговування датчиків, перетворювачів і контрольно-вимірювальної апаратури в межах заявлених функцій. Особливо корисним є поєднання в одному корпусі роботи з мА, В, мВ, опором, частотою, імпульсами, термопарами, термоопорами та HART.

За даними продавця, CV-458 також розглядається як можлива заміна Fluke 744 і Fluke 754. Водночас відповідність конкретному сценарію застосування слід оцінювати за потрібними функціями, діапазонами та метрологічними характеристиками.

Багатофункціональний калібратор CV-458 для комплексної перевірки сигналів

CV-458 поєднує функції калібратора та вимірювача для електричних і температурних сигналів, підтримує роботу з HART і зовнішніми датчиками тиску, має пам’ять та можливості автоматизації. Він розрахований на ситуації, коли від одного приладу потрібні вимірювання, генерація та імітація різних сигналів у процесі калібрування, обслуговування або пошуку несправностей.

Перед використанням конкретного режиму слід зіставити робочий діапазон датчика або каналу з метрологічними характеристиками CV-458. Для струму, напруги, мілівольтових сигналів, опору, частоти та імпульсів у характеристиках наведені окремі діапазони, точність і роздільна здатність. Для температурних вимірювань важливо перевірити тип термопари або термоопору, а для цифрового обміну — наявність HART-сумісності у підключеного обладнання.
