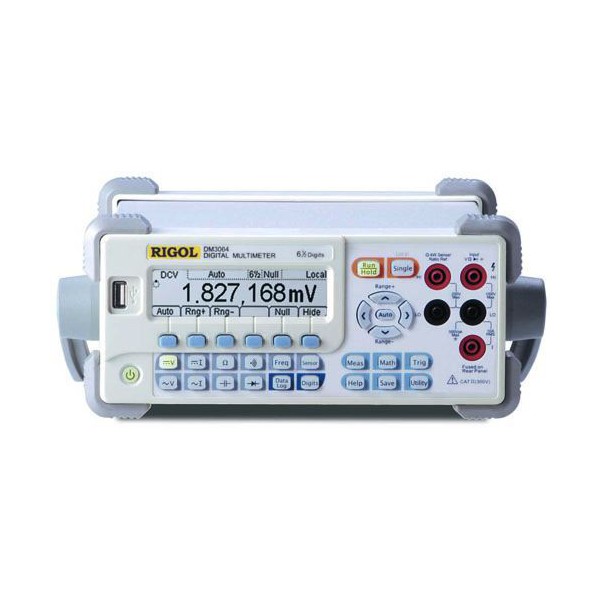

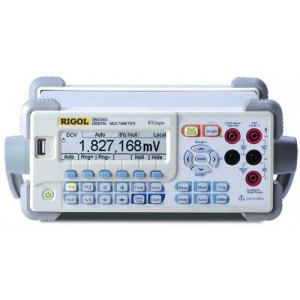

Лабораторний цифровий мультиметр RIGOL DM-3061 — високоточний вимірювальний прилад

RIGOL DM-3061 — настільний цифровий мультиметр із роздільною здатністю 6½ розрядів, призначений для точного вимірювання електричних параметрів у лабораторних, виробничих і дослідницьких умовах. Прилад поєднує функції вольтметра, амперметра, омметра, вимірювача ємності та частотоміра, а також підтримує математичне оброблення результатів і реєстрацію даних.

Лабораторний мультиметр DM-3061 належить до вимірювального обладнання RIGOL серії DM3000. Його особливістю є висока роздільна здатність — 6½ розрядів із можливістю відображення до 2 000 000 відліків. Для окремих діапазонів вимірювання постійної напруги заявлена похибка від ±0,0035%.

Прилад підтримує технологію True RMS, яка використовується для визначення дійсного середньоквадратичного значення змінної напруги та струму. Це важливо під час роботи з електричними сигналами, форма яких відрізняється від синусоїдальної.

Мультиметр оснащений матричним рідкокристалічним дисплеєм, на якому можуть відображатися результати вимірювань і форма сигналу. Для підключення до комп'ютера та зовнішніх пристроїв передбачені інтерфейси RS-232, USB і USB-хост.

RIGOL DM-3061 застосовується для перевірки електронних компонентів, налагодження обладнання, проведення лабораторних досліджень і контролю електричних величин. Завдяки широкому набору функцій один прилад може виконувати завдання кількох спеціалізованих вимірювачів.

Основні можливості мультиметра RIGOL DM-3061

Цифровий мультиметр DM-3061 призначений для вимірювання основних електричних величин із високою роздільною здатністю. Його функціональні можливості охоплюють як стандартні вимірювання, так і додаткове оброблення отриманих даних.

Основні функції приладу:

• Вимірювання постійної напруги в діапазонах від 200 мВ до 1000 В.
• Вимірювання змінної напруги з використанням технології True RMS.
• Вимірювання постійного струму в діапазонах до 10 А.
• Вимірювання змінного струму з визначенням дійсного середньоквадратичного значення.
• Вимірювання електричного опору до 100 МОм.
• Вимірювання електричної ємності конденсаторів.
• Визначення частоти електричних сигналів від 3 Гц до 300 кГц.
• Вимірювання періоду повторення імпульсів.
• Перевірка напівпровідникових діодів.
• Перевірка цілісності електричних з'єднань.
• Обчислення максимального, мінімального та середнього значення результатів.
• Виконання розрахунків у децибелах dB та dBm.
• Установлення нульового рівня для відносних вимірювань.
• Реєстрація даних і відображення форми сигналу.
• Збереження виміряних значень і налаштувань приладу.
• Передавання даних через інтерфейси RS-232 та USB.

Поєднання цих функцій робить DM-3061 придатним для комплексної перевірки електронних схем, контролю параметрів джерел живлення, дослідження компонентів та інших завдань, що потребують точних електричних вимірювань.

Роздільна здатність 6½ розрядів і точність вимірювань

Однією з найважливіших характеристик лабораторного мультиметра є його роздільна здатність. Вона визначає, наскільки детально прилад може відображати вимірювану величину.

RIGOL DM-3061 має роздільну здатність 6½ розрядів і забезпечує до 2 000 000 відліків. Такий формат індикації дозволяє спостерігати невеликі зміни електричних параметрів, які можуть бути непомітними на мультиметрах із меншою кількістю розрядів.

Висока роздільна здатність особливо корисна під час вимірювання стабільності постійної напруги, перевірки прецизійних електронних компонентів і дослідження відхилень електричних величин.

У характеристиках моделі зазначено базову точність 0,0045%. Для окремого діапазону вимірювання постійної напруги 20 В наведена похибка ±0,0035%.

Під час вибору приладу необхідно враховувати, що точність залежить від вимірюваної величини та встановленого діапазону. Тому для оцінювання можливостей DM-3061 слід користуватися конкретними значеннями похибок, наведеними в технічних характеристиках.

Технічні характеристики мультиметра DM-3061

Вимірювання постійної та змінної напруги

Мультиметр RIGOL DM-3061 забезпечує точне вимірювання постійної напруги на декількох діапазонах. Для напруги 200 мВ зазначена похибка ±0,005%, для 2 В — ±0,004%, для 20 В — ±0,0035%, а для діапазонів 200 і 1000 В — ±0,0045%.

Наявність різних діапазонів дає змогу використовувати прилад як для вимірювання невеликих сигналів електронних схем, так і для контролю вищих значень напруги.

Під час роботи з електронним обладнанням важливо правильно вибирати діапазон відповідно до очікуваного значення напруги. Це дозволяє використовувати можливості приладу з урахуванням його метрологічних характеристик.

Для змінної напруги передбачено вимірювання True RMS із заявленою похибкою ±0,04% у діапазоні частот від 10 Гц до 20 кГц.

Технологія True RMS забезпечує визначення дійсного середньоквадратичного значення напруги. Ця функція має значення під час дослідження сигналів зі складною формою, зокрема в електронних пристроях, перетворювачах і системах живлення.

Вимірювання постійного та змінного струму

RIGOL DM-3061 також виконує функції цифрового амперметра. Прилад підтримує вимірювання постійного струму на декількох діапазонах із різними значеннями похибки.

Для діапазонів 2 і 20 мА зазначена похибка ±0,005%, для 200 мА та 1 А — ±0,03%, а для 10 А — ±0,05%.

Такі можливості дозволяють застосовувати мультиметр для перевірки споживаного струму електронних пристроїв, контролю роботи вимірювальних схем і дослідження електричних параметрів обладнання.

Вимірювання змінного струму здійснюється за технологією True RMS. У діапазоні частот від 10 Гц до 5 кГц заявлена похибка становить ±0,1%.

Під час підключення мультиметра до електричного кола необхідно враховувати обраний діапазон струму та вимоги безпечної експлуатації вимірювального обладнання.

Вимірювання електричного опору

Цифровий лабораторний мультиметр DM-3061 підтримує вимірювання електричного опору до 100 МОм. Функція омметра використовується для перевірки резисторів, електричних з'єднань та інших компонентів.

Для частини діапазонів вимірювання опору заявлена похибка ±0,01%. Для 10 МОм вона становить ±0,04%, а для 100 МОм — ±0,08%.

Висока роздільна здатність мультиметра дозволяє спостерігати невеликі відхилення опору від очікуваного значення. Це корисно під час перевірки прецизійних резисторів і контролю параметрів електронних схем.

Під час вимірювання малих значень опору необхідно враховувати вплив вимірювальних проводів і контактних з'єднань. Відповідна методика вимірювання допомагає зменшити вплив цих чинників на результат.

Вимірювання ємності, частоти та періоду сигналу

Крім напруги, струму й опору, DM-3061 має функцію вимірювання електричної ємності. Прилад дозволяє перевіряти параметри конденсаторів у передбачених діапазонах.

Для ємності 2 нФ зазначена похибка ±0,5%. На діапазонах 20 нФ, 200 нФ, 2 мкФ і 20 мкФ — ±0,4%. Для діапазону 200 мкФ у вихідних характеристиках наведена похибка ±0,1%.

Функція вимірювання ємності може використовуватися під час перевірки електронних компонентів, дослідження схем і контролю параметрів конденсаторів.

Частотомір мультиметра працює в діапазоні від 3 Гц до 300 кГц. Це дозволяє визначати частоту періодичних електричних сигналів у межах зазначеного діапазону.

Додатково передбачено вимірювання періоду повторення імпульсів. Ця функція використовується під час дослідження періодичних процесів, коли зручніше визначати часовий інтервал між повтореннями сигналу.

Математичне оброблення результатів вимірювання

Лабораторний мультиметр RIGOL DM-3061 підтримує додаткові математичні функції для аналізу отриманих результатів. Вони дозволяють виконувати частину обчислень без використання окремого програмного забезпечення.

Передбачені такі функції:

• MAX — визначення максимального виміряного значення.
• MIN — визначення мінімального виміряного значення.
• AVG — обчислення середнього значення результатів.
• dB — подання результатів у децибелах.
• dBm — виконання вимірювань із відображенням рівня в dBm.
• Установлення нуля — використання нульового рівня для відносних вимірювань.

Функції MAX і MIN допомагають контролювати крайні значення параметра під час спостереження за його змінами. Наприклад, це може бути корисно під час перевірки стабільності джерела живлення або дослідження електричних сигналів.

Обчислення середнього значення дозволяє отримати узагальнений результат серії вимірювань. Функції dB і dBm призначені для завдань, у яких результати потрібно подавати в логарифмічних одиницях.

Установлення нульового рівня використовується для порівняння поточного вимірювання з вибраним опорним значенням.

Високошвидкісна реєстрація та пам'ять вимірювань

RIGOL DM-3061 підтримує реєстрацію результатів вимірювання та відображення форми сигналу на матричному РК-дисплеї. Ця можливість розширює функціональність приладу порівняно зі звичайними мультиметрами, які відображають лише поточне числове значення.

У характеристиках зазначено високошвидкісну реєстрацію даних із показником 50 Кбіт/с та пам'ять 2 МБ. Окремо вказана глибина пам'яті 1 МБ. Перед використанням цих характеристик для вибору обладнання рекомендується уточнити їх за технічною документацією.

Можливість реєстрації даних важлива під час аналізу електричних процесів, які змінюються з часом. Спостереження за результатами дозволяє оцінювати поведінку сигналу, а не лише його поточне значення.

Передбачена пам'ять для збереження 10 налаштувань, 10 конфігурацій датчиків і 10 виміряних значень. Це допомагає повертатися до раніше використовуваних параметрів роботи приладу.

Інтерфейси RS-232 та USB для підключення до комп'ютера

Лабораторний мультиметр DM-3061 оснащений інтерфейсами RS-232, USB та USB-хост. Вони розширюють

можливості використання приладу у вимірювальних комплексах і лабораторних установках.

Інтерфейси зв'язку дозволяють організовувати обмін вимірювальними даними із зовнішніми пристроями. Це особливо корисно в завданнях, де потрібне подальше оброблення отриманих результатів на комп'ютері.

Наявність цифрових інтерфейсів робить мультиметр придатним для використання у складі вимірювальних систем, у яких результати електричних вимірювань необхідно збирати та аналізувати.

Під час підключення приладу потрібно враховувати сумісність програмного забезпечення, параметри інтерфейсу та вимоги конкретної вимірювальної установки.

Де використовується лабораторний мультиметр DM-3061?

Завдяки високій роздільній здатності та широкому набору вимірювальних функцій RIGOL DM-3061 може застосовуватися в різних галузях електроніки й електротехніки.

• Електронні лабораторії. Перевірка параметрів електронних компонентів, вимірювання напруги, струму, опору та ємності.
• Розроблення електроніки. Контроль електричних характеристик під час налагодження та тестування схем.
• Виробничі підприємства. Проведення контрольних вимірювань у процесі перевірки електронного обладнання.
• Науково-дослідні установи. Дослідження електричних сигналів і виконання вимірювань, що потребують високої роздільної здатності.
• Сервісні центри. Діагностика електронних пристроїв, перевірка компонентів та пошук відхилень електричних параметрів.
• Навчальні лабораторії. Виконання лабораторних робіт із дослідження постійного та змінного струму, напруги й інших електричних величин.

Прилад може використовуватися як основний настільний мультиметр у лабораторії, де необхідно регулярно вимірювати різні електричні параметри за допомогою одного обладнання.

RIGOL DM-3061 як заміна вольтметрів серії В7

За своїм призначенням мультиметр DM-3061 може використовуватися замість низки вітчизняних лабораторних вольтметрів серії В7.

У вихідному описі серед прикладів наведені моделі:

• В7-35;
• В7-38;
• В7-40.

Під час заміни вимірювального обладнання необхідно порівнювати діапазони вимірювання, точність, роздільну здатність та функціональні можливості конкретних приладів.

Можливість використання DM-3061 замість певного вольтметра залежить від вимог до вимірювальної системи й методики проведення вимірювань.

Заміна знятого з виробництва мультиметра DM-3061

Модель RIGOL DM-3061 знято з виробництва. Як альтернативу виробник і постачальник рекомендують сучасніший лабораторний мультиметр RIGOL DM-3068.

Якщо потрібен прилад для нового вимірювального комплексу, варто розглянути DM-3068 та порівняти його характеристики з вимогами конкретного завдання.

Під час вибору заміни необхідно враховувати підтримувані функції, точність вимірювання, діапазони, інтерфейси підключення та особливості застосування в лабораторії.

Як вибрати лабораторний цифровий мультиметр?

Під час вибору лабораторного мультиметра важливо орієнтуватися не лише на максимальну кількість розрядів, а й на метрологічні характеристики приладу в потрібному діапазоні.

Для точних вимірювань постійної напруги слід враховувати похибку, роздільну здатність і необхідний діапазон. Якщо планується вимірювання змінних сигналів, важливими стають підтримка True RMS та робочий частотний діапазон.

У завданнях із регулярною реєстрацією результатів потрібно оцінювати можливості пам'яті та цифрових інтерфейсів. Для лабораторних систем також має значення сумісність із програмним забезпеченням і зовнішнім обладнанням.

RIGOL DM-3061 поєднує роздільну здатність 6½ розрядів, широкий набір вимірювальних функцій, математичне оброблення та інтерфейси передавання даних. Ці характеристики варто враховувати під час порівняння моделі з іншими настільними мультиметрами.

Купити лабораторний мультиметр RIGOL DM-3061 в Україні

Цифровий мультиметр RIGOL DM-3061 призначений для фахівців, яким потрібні точні вимірювання електричних величин у лабораторних та виробничих умовах. Прилад виконує вимірювання постійної і змінної напруги, струму, опору, ємності, частоти та періоду сигналу.

До його основних особливостей належать роздільна здатність 6½ розрядів, технологія True RMS, математичні функції, реєстрація даних і можливість підключення через RS-232 та USB.

Оскільки DM-3061 знято з виробництва, перед придбанням необхідно уточнити фактичну наявність приладу. Для заміни можна розглянути лабораторний мультиметр DM-3068.
