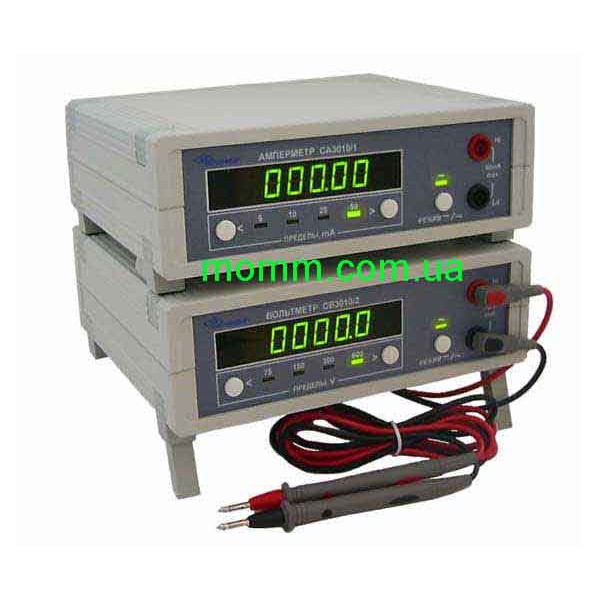

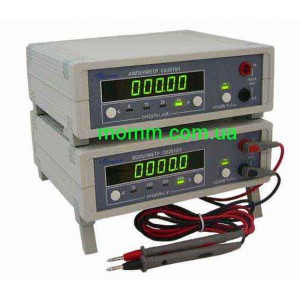

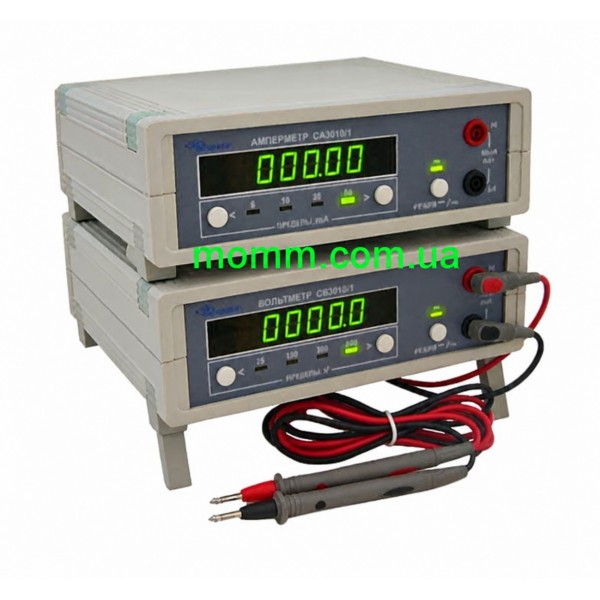

Лабораторний міліамперметр СА3010/1

СА3010/1 — цифровий лабораторний міліамперметр для вимірювання постійного та змінного струму до 50 мА. Прилад має чотири верхні межі вимірювання: 5, 10, 20 і 50 мА. Межа похибки становить ±0,1% від установленого діапазону. Модель призначена для робіт, у яких потрібно вимірювати невеликі струми з визначеною точністю та зчитувати результати з цифрового дисплея.

Міліамперметр застосовують у метрології, лабораторіях, на трансформаторних заводах і підприємствах енергетики. Він підходить для вимірювальних завдань у колах постійного та змінного струму в межах заявлених діапазонів. Для змінного струму робоча частота становить від 40 Гц до 1,5 кГц.

Прилад випускається без інтерфейсу або з одним із двох інтерфейсів на вибір: RS-485 чи RS-232. Також передбачено можливість використання в переносному варіанті після відповідного доопрацювання та з додатковим комплектом. Це дає змогу вибрати виконання відповідно до способу роботи: на лабораторному робочому місці або з автономним живленням.

Вимірювання постійного та змінного струму

У СА3010/1 реалізовано спеціальний метод оброблення сигналів, завдяки якому постійний і змінний струм вимірюються з однаковою заявленою похибкою. Ця особливість важлива для робіт, де потрібно використовувати один міліамперметр для обох видів струму та враховувати однаковий показник точності.

Для змінного струму додатково враховують частоту вимірюваного сигналу. Заявлений робочий діапазон охоплює частоти від 40 Гц до 1,5 кГц. Під час вибору приладу слід зіставляти з його характеристиками не лише очікувану силу струму, а й частоту, на якій виконуватимуться вимірювання.

Основне призначення моделі — вимірювання струмів у міліамперному діапазоні. Найменша верхня межа становить 5 мА, найбільша — 50 мА. Наявність проміжних меж 10 і 20 мА дає змогу добирати діапазон ближче до очікуваного значення струму, що має значення для абсолютної похибки результату.

Діапазони вимірювання та точність

Міліамперметр СА3010/1 має такі верхні межі вимірювання:

• 5 мА;
• 10 мА;
• 20 мА;
• 50 мА.

Заявлена похибка вимірювання струму становить ±0,1% від установленого діапазону. Це означає, що відсоткове значення прив’язане до обраної верхньої межі, а не безпосередньо до поточного показу дисплея. Такий спосіб нормування потрібно враховувати під час оцінювання результатів і вибору межі вимірювання.

Наприклад, розрахунок 0,1% від верхньої межі 5 мА дає 0,005 мА, тобто 5 мкА. Для межі 50 мА відповідне значення становить 0,05 мА, тобто 50 мкА. Це арифметичні приклади застосування наведеної характеристики похибки; вони не є значеннями роздільної здатності дисплея.

Для невеликого струму вибір відповідної нижчої межі дає меншу абсолютну величину нормованої похибки. Водночас очікуване значення струму має залишатися в межах установленого діапазону. Умови, за яких забезпечуються метрологічні характеристики, потрібно перевіряти за керівництвом з експлуатації.

Основні технічні характеристики

• Тип приладу: цифровий лабораторний міліамперметр.
• Модель: СА3010/1.
• Вимірювана величина: сила постійного та змінного струму.
• Верхні межі вимірювання: 5 мА; 10 мА; 20 мА; 50 мА.
• Похибка вимірювання струму: ±0,1% від установленого діапазону.
• Падіння напруги на амперметрі: до 1000 мВ.
• Робочий частотний діапазон вимірювання змінного струму: від 40 Гц до 1,5 кГц.
• Висота цифр дисплея: 14 мм.
• Робоча температура навколишнього середовища: від 5 до 40 °C.
• Напруга живлення приладу: від 9 до 18 В.
• Живлення від мережі: 220 В через адаптер із комплекту.
• Споживана потужність: 5 Вт.
• Габаритні розміри: 22,5 × 8,5 × 20,0 см.
• Маса: 1000 г.
• Варіанти інтерфейсу: RS-485 або RS-232, опційно.
• Технічні умови виготовлення: ТУ 4221-015-16851585-2004.

Падіння напруги у вимірювальному колі

Зазначене падіння напруги на міліамперметрі становить до 1000 мВ. Ця характеристика важлива під час оцінювання впливу підключеного вимірювача на досліджуване коло. Її потрібно розглядати разом із діапазоном струму та вимогами до умов вимірювання.

Падіння напруги на амперметрі та напруга його живлення — різні параметри. Значення до 1000 мВ стосується вимірювального кола, тоді як діапазон 9–18 В визначає живлення самого приладу. Для роботи від мережі 220 В використовується передбачений у комплекті адаптер.

Цифрова індикація та керування

Результати вимірювання відображаються на цифровому дисплеї з висотою цифр 14 мм. Числовий показ дає змогу безпосередньо зчитувати виміряне значення струму. Прилад орієнтований на лабораторне використання, а простота керування зазначена серед його особливостей.

Під час зчитування результату потрібно враховувати вибраний діапазон і нормування похибки від його верхньої межі. Висота цифр характеризує індикацію, але не визначає точність або роздільну здатність вимірювання. Для оцінювання метрологічних можливостей слід користуватися відповідними технічними характеристиками.

Виконання з RS-485 або RS-232

СА3010/1 може постачатися без інтерфейсу або з інтерфейсом RS-485 чи RS-232 на вибір. Потрібне виконання варто визначити під час замовлення. Наявність інтерфейсу є окремою опцією та не передбачається автоматично для кожного приладу цієї моделі.

У разі замовлення міліамперметра з інтерфейсом до комплекту входить програмне забезпечення — 1 комплект. Для виконання без інтерфейсу таку комплектацію не заявлено. Тип інтерфейсу та вимоги до його використання необхідно зіставляти з обладнанням, до якого планується підключення.

Якщо потрібна робота з програмним забезпеченням, під час вибору слід перевірити саме інтерфейсне виконання приладу. Докладні відомості про підключення, обмін даними та особливості роботи наведено в експлуатаційній документації, яку можна запросити для ознайомлення.

Живлення та переносний варіант

Для роботи від мережі 220 В міліамперметр комплектується адаптером живлення. Напруга живлення самого приладу становить від 9 до 18 В, споживана потужність — 5 Вт. До базового комплекту також входить перехідник для живлення амперметра від акумулятора.

Переносне використання передбачене після невеликого доопрацювання приладу. Окремо пропонується комплект, до якого входять сумка для перенесення, акумулятор і зарядний пристрій. Цей комплект зазначений як опція та не належить до стандартного переліку постачання.

Наявність перехідника для акумуляторного живлення в базовому комплекті не означає, що разом із ним постачаються акумулятор і зарядний пристрій. Якщо потрібне використання приладу в переносному варіанті, слід узгодити додатковий комплект та необхідне доопрацювання.

Умови експлуатації та розміщення

Робоча температура навколишнього середовища для СА3010/1 становить від 5 до 40 °C. Цей діапазон потрібно враховувати під час вибору місця роботи та планування вимірювань. Інші умови експлуатації й докладні вимоги до підготовки приладу слід уточнювати за керівництвом.

Габаритні розміри міліамперметра — 22,5 × 8,5 × 20,0 см, маса — 1000 г. Ці дані дають змогу оцінити місце, необхідне для розташування приладу на робочому столі або стенді. Під час підготовки робочого місця також потрібно передбачити підключення адаптера та вимірювальних щупів.

Комплект постачання СА3010/1

• Цифровий міліамперметр СА3010/1 — 1 шт.
• Керівництво з експлуатації — 1 комплект.
• Вимірювальні щупи — 1 комплект.
• Адаптер живлення — 1 шт.
• Перехідник для живлення амперметра від акумулятора.
• Програмне забезпечення — 1 комплект, у разі замовлення приладу з інтерфейсом.

Додаткові опції

• Інтерфейс RS-485 або RS-232 на вибір.
• Комплект для переносного використання: сумка для перенесення, акумулятор і зарядний пристрій.

Що врахувати під час вибору міліамперметра

Для підбору СА3010/1 насамперед визначають вид струму, очікуване значення та потрібну межу вимірювання. Для змінного струму перевіряють відповідність частоти діапазону 40 Гц–1,5 кГц. Похибку оцінюють від установленого діапазону, а вплив приладу на вимірювальне коло — з урахуванням зазначеного падіння напруги.

Далі обирають потрібне виконання: без інтерфейсу, з RS-485 або з RS-232. Якщо передбачається автономна робота, уточнюють комплект для переносного використання. Повний перелік метрологічних характеристик, порядок підключення та особливості експлуатації слід перевірити за керівництвом до конкретного приладу.
