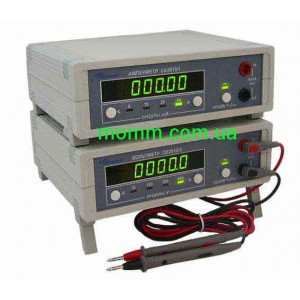

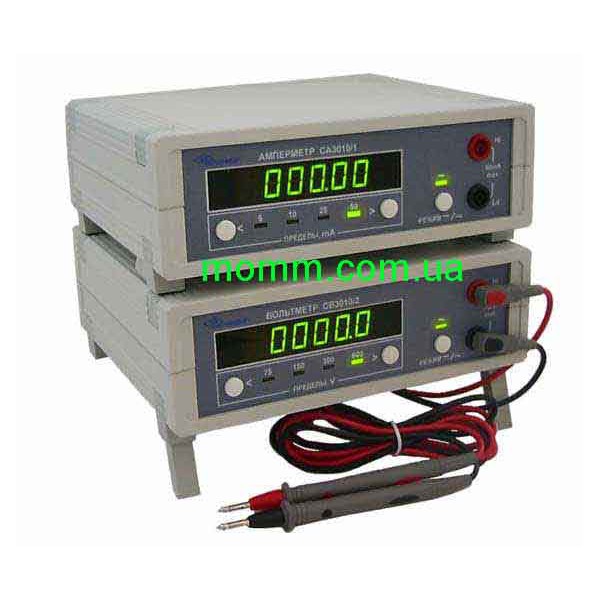

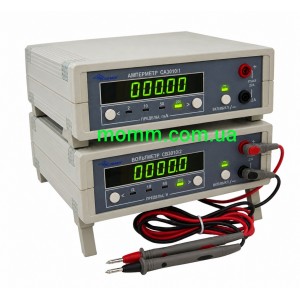

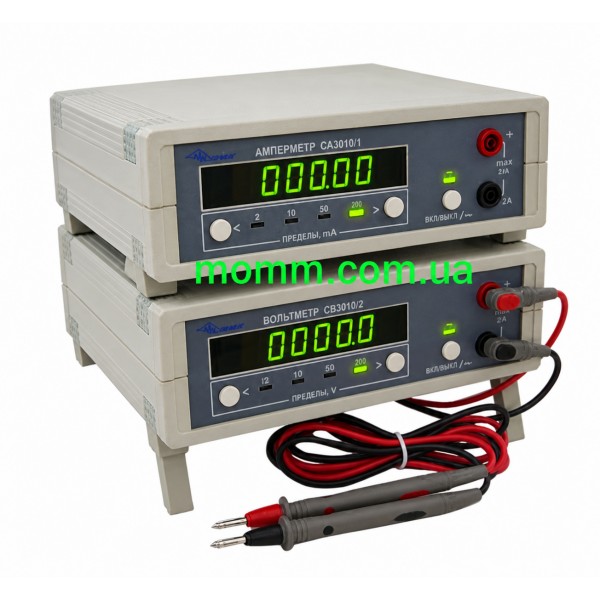

Лабораторний міліамперметр СА3010/2

СА3010/2 — цифровий лабораторний міліамперметр для вимірювання постійного та змінного струму до 500 мА, або 0,5 А. Прилад має чотири верхні межі вимірювання: 50, 100, 200 і 500 мА. Заявлена похибка становить ±0,1% від установленого діапазону. Модель призначена для лабораторних і метрологічних робіт, під час яких потрібне точне вимірювання сили струму з цифровим відображенням результату.

Міліамперметр застосовують у метрологічних підрозділах, лабораторіях, на трансформаторних заводах та підприємствах енергетики. Він використовується для вимірювання струму, дослідження параметрів трансформаторів і повірки вимірювальних пристроїв класу точності 0,3 та менш точних. Конкретну можливість застосування під час повірки визначають відповідно до вимог методики та характеристик обладнання.

СА3010/2 випускається у виконанні без інтерфейсу або з інтерфейсом RS-485 чи RS-232 на вибір. Для роботи від мережі передбачений адаптер живлення, що входить до комплекту. Також доступний додатковий комплект для використання амперметра в переносному варіанті після відповідного доопрацювання.

Призначення та вимірювальні завдання

Лабораторний амперметр СА3010/2 дає змогу вимірювати постійний і змінний струм одним приладом у межах передбачених діапазонів. Поєднання цих режимів корисне для робочих місць, де проводять вимірювання в різних електричних колах. Для змінного струму робочий частотний діапазон становить від 40 Гц до 1,5 кГц.

• Вимірювання постійного струму до 500 мА.
• Вимірювання змінного струму до 500 мА в частотному діапазоні 40 Гц–1,5 кГц.
• Використання в лабораторних і метрологічних роботах.
• Вимірювання параметрів трансформаторів у межах можливостей приладу.
• Повірка вимірювальних пристроїв класу точності 0,3 та менш точних.
• Робота з ПК за умови замовлення виконання з відповідним інтерфейсом.

Під час вибору моделі слід зіставляти очікувану силу струму з доступними межами вимірювання. Для кіл змінного струму додатково перевіряють частоту сигналу, а для точних вимірювань — допустиму похибку та вплив амперметра на досліджуване коло.

Чотири межі вимірювання струму

СА3010/2 має верхні межі 50, 100, 200 і 500 мА. Завдяки цьому можна вибирати діапазон відповідно до очікуваного значення струму. Максимальна верхня межа 500 мА відповідає 0,5 А, тому прилад охоплює вимірювальні завдання як у десятках, так і в сотнях міліамперів.

• 50 мА — найменша верхня межа цієї моделі.
• 100 мА — проміжна межа для вимірювання струмів до 100 мА.
• 200 мА — проміжна межа для вимірювання струмів до 200 мА.
• 500 мА — найбільша верхня межа вимірювання.

Вибір діапазону впливає на абсолютне значення нормованої похибки, оскільки вона визначається від установленої межі. Для оцінювання результату недостатньо знати лише відсоток точності: потрібно також враховувати, який діапазон використовується під час вимірювання.

Похибка ±0,1% від установленого діапазону

Заявлена похибка вимірювання струму становить ±0,1% від установленого діапазону. Це характеристика, прив’язана до його верхньої межі, а не до поточного показу дисплея. Такий спосіб нормування важливий під час порівняння СА3010/2 з іншими вимірювачами та оцінювання точності конкретного результату.

Для пояснення можна розрахувати відповідні абсолютні значення за наведеною характеристикою:

• Для межі 50 мА: ±0,05 мА.
• Для межі 100 мА: ±0,1 мА.
• Для межі 200 мА: ±0,2 мА.
• Для межі 500 мА: ±0,5 мА.

Ці значення є арифметичним розрахунком 0,1% від кожної верхньої межі. Вони пояснюють нормування похибки та не визначають роздільну здатність дисплея. Повні умови забезпечення метрологічних характеристик потрібно перевіряти за керівництвом з експлуатації.

У приладі реалізовано спеціальний метод оброблення сигналів, який забезпечує однакову заявлену похибку для вимірювання постійного та змінного струму. Це дає змогу користуватися одним показником нормованої точності для обох видів струму, враховуючи встановлений діапазон і робочі умови.

Вимірювання змінного струму

Робочий частотний діапазон СА3010/2 під час вимірювання змінного струму становить від 40 Гц до 1,5 кГц. До нього належать, зокрема, частоти 50 і 60 Гц. Відповідність частоти досліджуваного сигналу цьому діапазону є одним із критеріїв вибору приладу для конкретного вимірювального завдання.

Частотна характеристика стосується вимірювання змінного струму. Вона не означає наявність окремого режиму частотоміра. Основною вимірюваною величиною для СА3010/2 є сила струму, а зазначений частотний діапазон визначає умови роботи з його змінною складовою.

Технічні характеристики СА3010/2

• Тип: цифровий лабораторний міліамперметр.
• Вимірюваний струм: постійний і змінний.
• Верхні межі вимірювання: 50 мА; 100 мА; 200 мА; 500 мА.
• Максимальна верхня межа: 0,5 А.
• Похибка вимірювання струму: ±0,1% від установленого діапазону.
• Падіння напруги на амперметрі: до 1000 мВ.
• Робоча частота вимірювання змінного струму: від 40 Гц до 1,5 кГц.
• Висота цифр дисплея: 14 мм.
• Робоча температура навколишнього середовища: від 5 до 40 °C.
• Напруга живлення приладу: від 9 до 18 В.
• Живлення від мережі: 220 В через адаптер із комплекту.
• Споживана потужність: 5 Вт.
• Габаритні розміри: 225 × 85 × 200 мм.
• Маса: 1 кг.
• Інтерфейс: RS-485 або RS-232, опційно.
• Технічні умови виготовлення: ТУ 4221-015-16851585-2004.

Падіння напруги на амперметрі

Падіння напруги на СА3010/2 становить до 1000 мВ. Цей параметр характеризує вплив амперметра на вимірювальне коло та має враховуватися під час підбору обладнання. Особливо важливо зіставляти його з умовами завдання, коли підключення вимірювача може впливати на струм у досліджуваному колі.

Значення до 1000 мВ стосується вимірювального входу. Напруга 9–18 В, наведена серед загальних характеристик, потрібна для живлення самого приладу. Ці параметри описують різні частини його роботи й не повинні підміняти один одного під час оцінювання умов підключення.

Цифровий дисплей і лабораторне виконання

Результати вимірювання відображаються на цифровому дисплеї з висотою цифр 14 мм. Числова індикація дає змогу безпосередньо зчитувати значення сили струму під час лабораторної роботи. Простота керування є однією із зазначених особливостей моделі.

Габарити приладу становлять 225 × 85 × 200 мм, маса — 1 кг. Ці характеристики допомагають оцінити місце для розміщення амперметра на робочому столі або вимірювальному стенді. Робоча температура навколишнього середовища має перебувати в межах від 5 до 40 °C.

Підключення до ПК: RS-485 або RS-232

Для СА3010/2 передбачено три варіанти виконання: без інтерфейсу, з RS-485 або з RS-232. Інтерфейс для зв’язку з ПК замовляється як опція. Потрібний варіант слід визначити відповідно до обладнання, з яким планується використовувати міліамперметр.

У разі замовлення амперметра з інтерфейсом до комплекту постачання входить програмне забезпечення — 1 комплект. Наявність програмного забезпечення пов’язана саме з вибором інтерфейсного виконання. Для базового варіанта без інтерфейсу його постачання не зазначено.

Параметри підключення та особливості роботи з програмним забезпеченням потрібно уточнювати за експлуатаційною документацією. Це допоможе узгодити вибраний інтерфейс із вимогами робочого місця ще до замовлення приладу.

Живлення від мережі та акумулятора

Амперметр живиться напругою від 9 до 18 В. Для підключення до мережі 220 В використовується адаптер, який входить до комплекту постачання. Споживана потужність приладу становить 5 Вт. Такий варіант живлення передбачений для роботи на лабораторному місці.

До комплекту також входить перехідник для живлення амперметра від акумулятора. Для переносного використання потрібне невелике доопрацювання. Окремо пропонується комплект із сумкою для перенесення, акумулятором і зарядним пристроєм.

Перехідник для акумуляторного живлення та повний переносний комплект мають різний склад. Перехідник зазначений у базовій комплектації, тоді як акумулятор, зарядний пристрій і сумка належать до додаткової опції. Якщо потрібна автономна робота, варто одразу вибрати відповідний комплект.

Комплект постачання

• Цифровий міліамперметр СА3010/2 — 1 шт.
• Керівництво з експлуатації — 1 комплект.
• Вимірювальні щупи — 1 комплект.
• Адаптер живлення — 1 шт.
• Перехідник для живлення амперметра від акумулятора.
• Програмне забезпечення — 1 комплект, у разі замовлення амперметра з інтерфейсом.

Опції для замовлення

• Інтерфейс RS-485 або RS-232 на вибір.
• Комплект для переносного використання: сумка для перенесення, акумулятор і зарядний пристрій.

Щоб вибрати потрібне виконання СА3010/2, визначте робочий діапазон струму, потребу в підключенні до ПК та спосіб живлення. Для ознайомлення з усіма технічними характеристиками, схемами підключення й особливостями експлуатації можна запросити керівництво до приладу.
