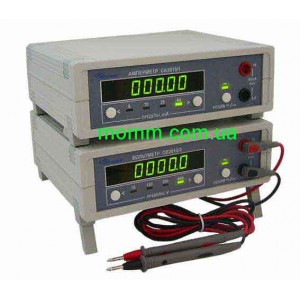

Лабораторний амперметр СА3010/3 для вимірювання постійного та змінного струму

СА3010/3 — цифровий лабораторний амперметр для вимірювання постійного та змінного струму в діапазоні до 10 А. Прилад має чотири верхні межі вимірювання: 1; 2,5; 5 і 10 А. Заявлена похибка становить ±0,1% від установленого діапазону. Модель призначена для завдань, у яких потрібно точно визначати силу струму та враховувати метрологічні характеристики вимірювального обладнання.

Амперметр застосовують у метрологічних службах, лабораторіях, на трансформаторних заводах і підприємствах енергетики. Він підходить для вимірювань під час роботи з трансформаторами, точного визначення змінного струму та повірки вимірювальних пристроїв класу точності 0,3 і менш точних. Конкретну можливість використання приладу для повірки визначають відповідно до вимог методики та умов вимірювання.

У конструкції СА3010/3 реалізовано спеціальний метод оброблення сигналів, завдяки якому постійний і змінний струм вимірюються з однаковою заявленою похибкою. Це одна з основних особливостей моделі для лабораторних робіт, що передбачають вимірювання обох видів струму. Для змінного струму робочий частотний діапазон становить від 40 Гц до 1,5 кГц.

Призначення та сфери застосування

Основне призначення СА3010/3 — вимірювання сили струму з нормованою похибкою. Прилад використовують там, де важливо отримувати числові результати та зіставляти їх із вимогами до досліджуваного обладнання. Поєднання кількох меж вимірювання та роботи з постійним і змінним струмом дає змогу вибирати налаштування відповідно до конкретного вимірювального завдання.

• Метрологічні служби — застосування під час повірки вимірювальних пристроїв класу точності 0,3 і менш точних у межах відповідних методик.
• Лабораторії — вимірювання постійного та змінного струму з урахуванням установленої межі й заявленої похибки.
• Трансформаторні заводи — вимірювання струму під час визначення параметрів трансформаторів.
• Підприємства енергетики — роботи, що потребують точного вимірювання сили струму в межах можливостей приладу.

Під час вибору амперметра для конкретної роботи слід зіставити очікуваний струм, частоту сигналу та необхідну точність із характеристиками моделі. Для СА3010/3 важливі не лише максимальні 10 А, а й обрана межа вимірювання, оскільки саме від неї нормується похибка. Повні умови застосування та особливості роботи наведено в керівництві з експлуатації.

Межі вимірювання та точність

Верхні межі вимірювання СА3010/3 становлять 1 А, 2,5 А, 5 А та 10 А. Такий набір дає змогу вибирати діапазон відповідно до струму, який потрібно виміряти. Під час підготовки до роботи необхідно враховувати очікуване значення струму та вимоги керівництва з експлуатації щодо вибору межі й підключення приладу.

Заявлена похибка вимірювання струму — ±0,1% від установленого діапазону. Це означає, що зазначений відсоток належить до вибраної межі вимірювання, а не безпосередньо до поточного показу на дисплеї. Таке уточнення важливе для коректного оцінювання результатів, особливо коли вимірюваний струм істотно менший за верхню межу вибраного діапазону.

Для постійного та змінного струму виробом передбачено однакову заявлену похибку завдяки застосованому методу оброблення сигналів. Водночас під час вимірювання змінного струму потрібно враховувати робочу частоту: у характеристиках зазначено діапазон від 40 Гц до 1,5 кГц. Можливості роботи за інших частот необхідно перевіряти за документацією приладу.

Падіння напруги на амперметрі становить до 1000 мВ. Цей параметр також потрібно враховувати під час включення приладу до вимірювального кола. Оцінювання придатності СА3010/3 до конкретної схеми має спиратися на сукупність характеристик: межу струму, похибку, частоту та падіння напруги.

Цифрова індикація та виконання приладу

СА3010/3 оснащений цифровим дисплеєм із висотою цифр 14 мм. Результат вимірювання відображається числовим значенням. Під час організації робочого місця можна врахувати як розміри індикації, так і габарити корпусу, щоб розмістити амперметр відповідно до умов виконання лабораторних вимірювань.

Габаритні розміри приладу становлять 22,5 × 8,5 × 20,0 см, маса — 1000 г. У вихідному описі серед особливостей моделі зазначено простоту керування та надійність. Амперметр також допускає використання в переносному варіанті після невеликого доопрацювання; для такого застосування передбачено окремий комплект оснащення.

Прилад випускається за ТУ 4221-015-16851585-2004. Це позначення технічних умов наведено для ідентифікації виробу та його документації. Для детального ознайомлення з характеристиками, порядком підключення й особливостями експлуатації слід запитати керівництво до відповідного виконання амперметра.

Інтерфейси RS-485 та RS-232

Лабораторний амперметр СА3010/3 доступний у виконанні без інтерфейсу та у виконанні з інтерфейсом зв’язку з ПК. Під час замовлення можна вибрати RS-485 або RS-232. Наявність інтерфейсу залежить від комплектації конкретного приладу, тому потрібний варіант необхідно зазначити до оформлення замовлення.

RS-485 і RS-232 у переліку опцій подано як альтернативні варіанти. Якщо амперметр планується використовувати з комп’ютером, потрібно заздалегідь визначити необхідний інтерфейс. Порядок з’єднання та можливості взаємодії слід уточнювати за документацією до вибраного виконання.

У разі замовлення амперметра з інтерфейсом до постачання входить один комплект програмного забезпечення. Для виконання без інтерфейсу програмне забезпечення як складова комплекту не зазначене. Це потрібно врахувати під час порівняння варіантів СА3010/3 та погодження переліку обладнання.

Живлення та переносний варіант

Амперметр живиться напругою від 9 до 18 В. Для роботи від мережі 220 В використовується адаптер живлення, що входить до комплекту. Споживана потужність приладу становить 5 Вт. Під час підготовки робочого місця необхідно передбачити підключення відповідно до схеми та вимог, наведених у керівництві з експлуатації.

У комплекті також зазначено перехідник для живлення амперметра від акумулятора. Сам акумулятор, зарядний пристрій і сумка для перенесення належать до окремого комплекту для використання в переносному варіанті. Отже, наявність перехідника в основному постачанні не означає, що акумулятор і зарядний пристрій також входять до нього.

Якщо потрібне переносне виконання СА3010/3, варто погодити відповідне доопрацювання та додаткове оснащення під час замовлення. Робоча температура навколишнього середовища для приладу становить від 5 до 40 °C. Цей діапазон потрібно враховувати незалежно від вибраного способу живлення.

Технічні характеристики СА3010/3

• Тип приладу: цифровий лабораторний амперметр.
• Вимірювана величина: сила постійного та змінного струму.
• Верхні межі вимірювання: 1; 2,5; 5; 10 А.
• Похибка вимірювання струму: ±0,1% від установленого діапазону.
• Падіння напруги на амперметрі: до 1000 мВ.
• Робоча частота вимірювання змінного струму: від 40 Гц до 1,5 кГц.
• Висота цифр дисплея: 14 мм.
• Робоча температура навколишнього середовища: від 5 до 40 °C.
• Напруга живлення приладу: від 9 до 18 В.
• Живлення від мережі 220 В: через адаптер, що входить до комплекту.
• Споживана потужність: 5 Вт.
• Габаритні розміри: 22,5 × 8,5 × 20,0 см.
• Маса: 1000 г.
• Інтерфейс зв’язку з ПК: RS-485 або RS-232, опційно.
• Технічні умови: ТУ 4221-015-16851585-2004.

Комплектація

• Цифровий амперметр СА3010/3 — 1 шт.
• Формуляр і керівництво з експлуатації — 1 комплект.
• Вимірювальні щупи — 1 комплект.
• Адаптер живлення — 1 шт.
• Перехідник для живлення амперметра від акумулятора.
• Програмне забезпечення — 1 комплект у разі замовлення амперметра з інтерфейсом.

Додаткові опції

• Інтерфейс RS-485 або RS-232 на вибір.
• Комплект для використання амперметра в переносному варіанті: сумка для перенесення, акумулятор і зарядний пристрій.

Перед замовленням доцільно погодити виконання приладу, необхідність інтерфейсу та комплект для переносного використання. Це дасть змогу сформувати постачання відповідно до запланованих робіт. Для ознайомлення з усіма технічними характеристиками й особливостями виробу запитайте керівництво з експлуатації.

Замовлення лабораторного амперметра СА3010/3

СА3010/3 варто розглянути, якщо потрібен лабораторний амперметр для постійного та змінного струму до 10 А з похибкою ±0,1% від установленого діапазону. Під час вибору насамперед перевірте відповідність меж вимірювання своєму завданню, робочий частотний діапазон і потрібний спосіб підключення до ПК.

Щоб купити СА3010/3 в Україні в потрібному виконанні, зазначте під час замовлення, чи потрібен інтерфейс RS-485 або RS-232 та додатковий комплект для переносної роботи. Ціна приладу договірна. Вартість конкретного виконання й остаточну комплектацію необхідно погодити перед придбанням.
