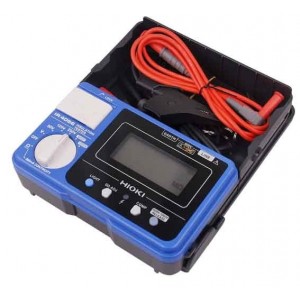

Тестер ізоляції HIOKI IR4056-20

HIOKI IR4056-20 — цифровий тестер опору ізоляції для перевірки електрообладнання, кабельних ліній, внутрішньої електропроводки та інших об’єктів, де потрібно контролювати стан ізоляції й електробезпеку. Прилад поєднує функції мегаомметра, вольтметра змінної та постійної напруги, а також вимірювача малого опору. Завдяки п’яти випробувальним напругам від 50 до 1000 В модель підходить для широкого спектра сервісних, монтажних та експлуатаційних завдань.

Основне призначення HIOKI IR4056-20 — вимірювання опору ізоляції з вибором номінальної випробувальної напруги 50, 125, 250, 500 або 1000 В. Максимальне відображуване значення залежить від вибраного діапазону та становить відповідно 100, 250, 500, 2000 або 4000 МОм. Такий набір режимів дає змогу працювати як із низьковольтними колами та електронним обладнанням, так і з електроустановками, для перевірки яких потрібна випробувальна напруга 500 або 1000 В.

Швидка перевірка опору ізоляції

Тестер розрахований на польові вимірювання, де важливі не лише точність, а й швидкість оцінювання результату. Функція компаратора порівнює виміряне значення із заданим порогом та формує індикацію PASS/FAIL. Орієнтовний час прийняття рішення становить близько 0,8 с. Це зручно під час послідовної перевірки великої кількості точок, оскільки оператору не потрібно щоразу вручну зіставляти показання з допустимим значенням.

Результат компаратора супроводжується світловою та звуковою індикацією. Стан PASS позначається коротким звуковим сигналом і зеленим світлодіодом, а стан FAIL — тривалішим сигналом і червоним підсвічуванням екрана. Такий спосіб індикації спрощує роботу в місцях, де не завжди зручно постійно стежити за дисплеєм, наприклад під час перевірки розподільчих щитів, кабельних трас або електрообладнання на об’єкті.

П’ять випробувальних напруг

HIOKI IR4056-20 підтримує п’ять діапазонів вимірювання опору ізоляції. Для випробувальної напруги 50 В максимальне показання становить 100 МОм, для 125 В — 250 МОм, для 250 В — 500 МОм, для 500 В — 2000 МОм, а для 1000 В — 4000 МОм. У першому ефективному діапазоні вимірювання базова похибка становить ±2 % від показання ±2 розряди.

Для режимів 500 і 1000 В передбачено захист від випадкового подавання високої випробувальної напруги. Щоб активувати такий режим, оператор має виконати додаткову дію після вибору функції. Це зменшує ризик ненавмисного подавання 500 або 1000 В на обладнання, яке не розраховане на таку перевірку.

Вимірювання змінної та постійної напруги

Окрім контролю ізоляції, IR4056-20 може вимірювати постійну та змінну напругу. Діапазон постійної напруги охоплює значення від 4,2 до 600 В і реалізований у чотирьох піддіапазонах. Основна похибка вимірювання постійної напруги становить ±1,3 % від показання ±4 розряди, вхідний опір — не менше 100 кОм.

Для змінної напруги передбачено діапазони до 420 і 600 В при частоті 50/60 Гц. Основна похибка становить ±2,3 % від показання ±8 розрядів. Прилад автоматично розпізнає AC/DC, тому оператору простіше контролювати наявність напруги перед перевіркою ізоляції та виконувати супутні вимірювання одним пристроєм.

Перевірка безперервності та малого опору

HIOKI IR4056-20 оснащений функцією вимірювання малого опору, яка може використовуватися для перевірки безперервності захисних і заземлювальних провідників. Доступні три діапазони: 10, 100 і 1000 Ом. Базова похибка становить ±3 % від показання ±2 розряди, а тестовий струм сягає 200 мА або більше при опорі до 6 Ом.

Такий режим корисний під час перевірки захисних провідників електроустановок. Виробник також передбачає застосування приладу для перевірок, пов’язаних з електромобілями та гібридними автомобілями, де необхідно контролювати безперервність відповідних захисних кіл.

Зручність роботи на об’єкті

Конструкція IR4056-20 орієнтована на регулярну роботу електрика або сервісного спеціаліста. Вимірювальний перемикач можна натискати великим пальцем для разового вимірювання або зафіксувати у піднятому положенні для безперервного вимірювання опору ізоляції. Це особливо зручно, коли потрібно виконати серію перевірок без постійного утримання кнопки.

Шкала та дисплей мають підсвічування, що допомагає зчитувати результат у погано освітлених щитових, технічних приміщеннях та інших робочих зонах. Прилад також оснащений індикатором кола під напругою, функцією автоматичного електричного розряду після вимірювання ізоляції, автоматичним енергозбереженням та іншими функціями, що спрощують щоденне використання.

Автоматичний розряд є важливою функцією під час вимірювання опору ізоляції ємнісних об’єктів. Після завершення тесту прилад допомагає розрядити заряд, що залишився на об’єкті вимірювання. Водночас дотримання правил електробезпеки та вимог інструкції виробника залишається обов’язковим.

Категорія безпеки та конструкція

Модель відповідає категорії вимірювань CAT III 600 V. Корпус має інтегровану захисну конструкцію та місце для зберігання вимірювальних проводів, завдяки чому тестер зручно переносити між об’єктами. Заявлений ступінь захисту — IP40. Робочий температурний діапазон для IR4056 становить від −25 до +65 °C за відносної вологості до 90 % без конденсації.

Габаритні розміри приладу становлять 159 × 177 × 53 мм, маса — приблизно 600 г із батареями, без урахування вимірювальних проводів. Такі параметри роблять тестер достатньо компактним для виїзних робіт, технічного обслуговування та регулярних перевірок електроустановок.

Живлення та автономність

HIOKI IR4056-20 живиться від чотирьох лужних батарей LR6 типорозміру AA. Заявлений час безперервної роботи становить близько 20 годин за умов, визначених виробником: компаратор і підсвічування вимкнені, вибраний діапазон 500 В, навантаження відсутнє. Для типових виїзних вимірювань батарейне живлення зручне тим, що не потребує підключення приладу до мережі.

Основні характеристики HIOKI IR4056-20

• тип приладу: цифровий тестер опору ізоляції / мегаомметр;
• випробувальні напруги: 50, 125, 250, 500 та 1000 В DC;
• максимальне відображуване значення опору ізоляції: до 4000 МОм;
• діапазони: 50 В / 100 МОм; 125 В / 250 МОм; 250 В / 500 МОм; 500 В / 2000 МОм; 1000 В / 4000 МОм;
• базова точність у першому ефективному діапазоні: ±2 % від показання ±2 розряди;
• час рішення компаратора PASS/FAIL: приблизно 0,8 с;
• вимірювання постійної напруги: до 600 В;
• вимірювання змінної напруги: до 600 В, 50/60 Гц;
• вимірювання малого опору: 10, 100 та 1000 Ом;
• тестовий струм у режимі перевірки безперервності: 200 мА або більше при опорі до 6 Ом;
• автоматичне визначення AC/DC;
• компаратор зі світловою та звуковою індикацією;
• індикація кола під напругою;
• автоматичний електричний розряд;
• автоматичне енергозбереження;
• категорія вимірювань: CAT III 600 V;
• ступінь захисту: IP40;
• живлення: 4 батареї LR6 (AA);
• час безперервної роботи: близько 20 годин за умов виробника;
• габарити: 159 × 177 × 53 мм;
• маса: близько 600 г із батареями, без вимірювальних проводів.

Комплектація IR4056-20

У стандартну комплектацію HIOKI IR4056-20 входять вимірювальний провід L9787, шийний ремінь, інструкція з експлуатації та чотири лужні батареї LR6 (AA). Комплектація саме версії IR4056-20 відрізняється від IR4056-21, яка постачається з комплектом вимірювальних проводів із дистанційним перемикачем L9788-11.

Для яких завдань підходить HIOKI IR4056-20

Тестер ізоляції HIOKI IR4056-20 можна використовувати під час монтажу, введення в експлуатацію, сервісного обслуговування та періодичного контролю електрообладнання. Він підходить для перевірки опору ізоляції кабелів і проводки, контролю електричних кіл у розподільчих пристроях, перевірки захисних провідників, а також для вимірювання AC/DC напруги перед виконанням основного тесту.

Поєднання п’яти випробувальних напруг, компаратора PASS/FAIL, вимірювання напруги та малого опору дає змогу виконувати кілька типових перевірок одним приладом. Це робить HIOKI IR4056-20 практичним вибором для електромонтажних організацій, сервісних служб, енергетиків, фахівців з технічного обслуговування та інших користувачів, яким потрібен цифровий мегаомметр до 1000 В для регулярної діагностики стану ізоляції.

Якщо потрібен тестер ізоляції з цифровою індикацією, широким діапазоном випробувальних напруг і додатковими функціями перевірки напруги та безперервності, HIOKI IR4056-20 дозволяє об’єднати ці задачі в одному портативному вимірювальному приладі без необхідності переходити між кількома окремими пристроями.
