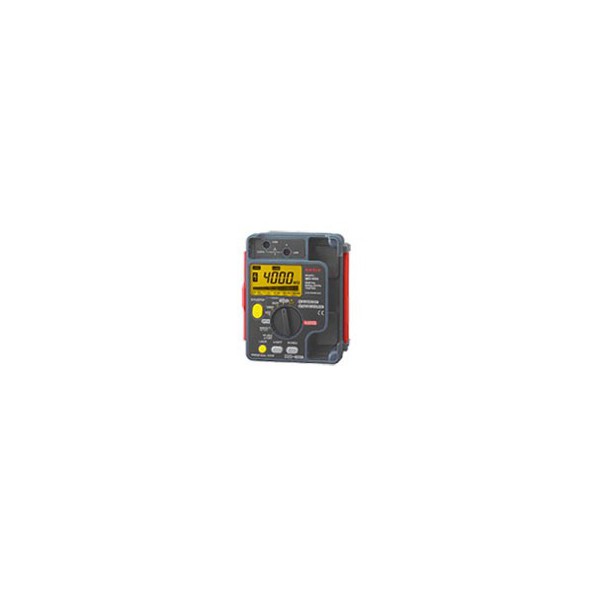

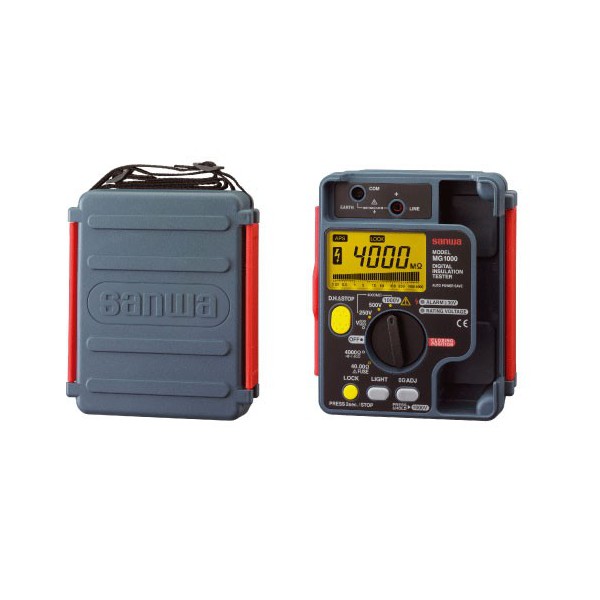

Цифровий мегаомметр Sanwa MG1000

Sanwa MG1000 — цифровий мегаомметр для вимірювання опору ізоляції з тестовими напругами 250, 500 і 1000 В. Прилад дає змогу перевіряти опір ізоляції в діапазоні до 4000 МОм, а також виконувати додаткові електричні вимірювання: визначати постійну та змінну напругу до 600 В і вимірювати опір у режимі омметра до 4000 Ом. Такий набір функцій робить MG1000 зручним універсальним приладом для діагностики стану ізоляції та базового контролю електричних параметрів.

Мегаомметр працює з трьома стандартними рівнями випробувальної напруги — 250 В, 500 В і 1000 В. Це дозволяє вибирати режим відповідно до параметрів об’єкта, який перевіряється. Для кожного рівня тестової напруги заявлений діапазон вимірювання опору ізоляції 4 / 40 / 400 / 4000 МОм. Робочий вимірювальний струм становить 1,0–1,2 мА.

Основні можливості Sanwa MG1000

Головне призначення моделі MG1000 — вимірювання опору ізоляції. Прилад формує випробувальну напругу та показує результат на цифровому дисплеї. Максимальне значення вимірюваного опору ізоляції становить 4 ГОм, тобто 4000 МОм. Наявність трьох тестових напруг дає можливість проводити перевірки в різних режимах без використання окремих приладів для кожного рівня.

Окрім вимірювання ізоляції, Sanwa MG1000 підтримує контроль постійної та змінної напруги до 600 В. Це корисно перед початком випробування, коли необхідно перевірити електричний стан кола. Також передбачено режим омметра з діапазонами до 4000 Ом. Таким чином, один вимірювальний прилад поєднує функції мегаомметра, вольтметра та омметра.

Три рівні тестової напруги

У MG1000 передбачені тестові напруги 250 В, 500 В і 1000 В. Користувач може вибрати потрібний режим перед вимірюванням опору ізоляції. У кожному з трьох режимів прилад працює з діапазонами 4, 40, 400 і 4000 МОм. Така структура діапазонів дає змогу контролювати як відносно невеликі, так і дуже високі значення опору ізоляції.

Контроль напруги до 600 В

Мегаомметр може вимірювати постійну та змінну напругу в межах 0–600 В. Для цього режиму в картці товару зазначено роздільну здатність 1 В і точність 3%. Наявність функції вимірювання напруги розширює можливості приладу та дозволяє виконувати додаткову перевірку електричного кола без переходу до окремого вольтметра.

Режим вимірювання опору

Sanwa MG1000 також може працювати як омметр. У характеристиках вказані діапазони 40 і 4000 Ом. Цей режим доповнює основну функцію вимірювання опору ізоляції та дає змогу перевіряти звичайний електричний опір у межах, передбачених технічними характеристиками приладу.

Функції захисту та індикації

Для роботи з електричними колами в MG1000 передбачено захист за наявності напруги в мережі. Прилад також має захист від помилкового вмикання високої напруги та від перевантаження. Ці функції особливо важливі під час вимірювання опору ізоляції, оскільки такий режим передбачає подавання тестової напруги на об’єкт вимірювання.

Наявність високої напруги супроводжується світловою та звуковою індикацією. Це допомагає користувачеві швидко отримувати попередження без необхідності постійно контролювати лише числові показання дисплея. Індикація доповнює систему захисту та робить роботу з приладом більш наочною.

Утримання показань і графічна шкала

Функція утримання показань дозволяє зафіксувати результат на дисплеї після вимірювання. Це зручно, якщо під час роботи немає можливості одразу записати значення або якщо дисплей перебуває поза оптимальним кутом огляду в момент підключення щупів. Окрім цифрового відображення результату, модель оснащена аналоговою графічною шкалою, яка дає змогу візуально оцінювати зміну вимірюваного параметра.

Поєднання цифрової індикації та графічної шкали робить подання результатів більш інформативним: точне числове значення можна контролювати на дисплеї, а характер зміни параметра — за графічною шкалою. Для вимірювача опору ізоляції це практичне рішення, коли важливо не лише отримати кінцеве значення, а й бачити поведінку показань під час тесту.

Технічні характеристики мегаомметра MG1000

Ключові характеристики

• Тип приладу: цифровий мегаомметр.
• Модель: Sanwa MG1000.
• Тестові напруги: 250, 500 і 1000 В.
• Максимальний опір ізоляції: 4000 МОм (4 ГОм).
• Робочий вимірювальний струм: 1,0–1,2 мА.
• Вимірювання постійної та змінної напруги: до 600 В.
• Режим омметра: до 4000 Ом.
• Індикація високої напруги: світлова та звукова.
• Утримання показань: передбачено.
• Аналогова графічна шкала: передбачена.
• Час безперервної роботи: 2,5 години.
• Габарити: 170 × 142 × 57 мм.
• Маса: 600 г.

Зручність під час вимірювань

Корпус MG1000 має розміри 170 × 142 × 57 мм, а маса приладу становить 600 г. Такі габарити дозволяють використовувати мегаомметр як переносний вимірювальний прилад. Заявлений час безперервної роботи становить 2,5 години, тому модель розрахована на виконання послідовних вимірювань без постійної перерви між окремими тестами.

Цифровий формат відображення показань спрощує зчитування результату, а графічна аналогова шкала доповнює числову індикацію. Функція утримання значення корисна під час вимірювань у місцях, де складно одночасно контролювати підключення та дисплей. Світловий і звуковий сигнал високої напруги допомагає швидше орієнтуватися в стані приладу.

Для яких завдань призначений MG1000

Sanwa MG1000 призначений насамперед для перевірки опору ізоляції. Вимірювання цього параметра дозволяє оцінювати електричний стан ізоляції в межах діапазонів, які підтримує прилад. Тестові напруги 250, 500 і 1000 В дають можливість вибирати потрібний режим відповідно до умов конкретного вимірювання.

Додатково прилад можна використовувати там, де разом із перевіркою ізоляції потрібно виміряти постійну або змінну напругу до 600 В чи звичайний опір до 4000 Ом. Це скорочує потребу в перемиканні між кількома вимірювальними пристроями під час послідовної діагностики одного електричного кола.

Що означають основні параметри приладу

Для вибору мегаомметра важливо враховувати не лише максимальну тестову напругу, а й доступні діапазони вимірювання. У Sanwa MG1000 для тестування ізоляції передбачено три рівні напруги — 250, 500 і 1000 В, а максимальна межа вимірювання становить 4000 МОм. Це дозволяє використовувати один прилад у тих випадках, коли для різних перевірок потрібні різні випробувальні режими.

Окремо варто враховувати наявність режиму вимірювання напруги до 600 В. Він не замінює основну функцію мегаомметра, але розширює можливості контролю електричних параметрів. Режим омметра до 4000 Ом, своєю чергою, дає змогу виконувати вимірювання звичайного опору в межах зазначеного діапазону. У результаті MG1000 поєднує кілька функцій, які можуть бути потрібні під час послідовної перевірки електричного кола.

Чому варто звернути увагу на Sanwa MG1000

MG1000 поєднує широкий діапазон вимірювання опору ізоляції до 4 ГОм із трьома рівнями тестової напруги. Для користувача це означає можливість проводити різні типи перевірок одним приладом, не обмежуючись одним фіксованим випробувальним режимом. Додаткові функції вимірювання напруги та опору розширюють сферу практичного використання моделі.

Захист за наявності напруги в мережі, захист від помилкового ввімкнення високої напруги та перевантаження, а також світлова й звукова індикація орієнтовані на більш контрольовану роботу під час тестування. Функція утримання показань і графічна шкала допомагають працювати з результатами без зайвих дій.

Якщо потрібен цифровий мегаомметр з тестовою напругою до 1000 В і можливістю вимірювати опір ізоляції до 4000 МОм, Sanwa MG1000 відповідає цим параметрам. Прилад також підтримує вимірювання AC/DC напруги до 600 В та опору до 4000 Ом, тому підходить для комплексного контролю основних електричних параметрів у межах заявлених характеристик.
