Мегаомметр Sonel MIC-2501 для вимірювання опору ізоляції до 1 ТОм

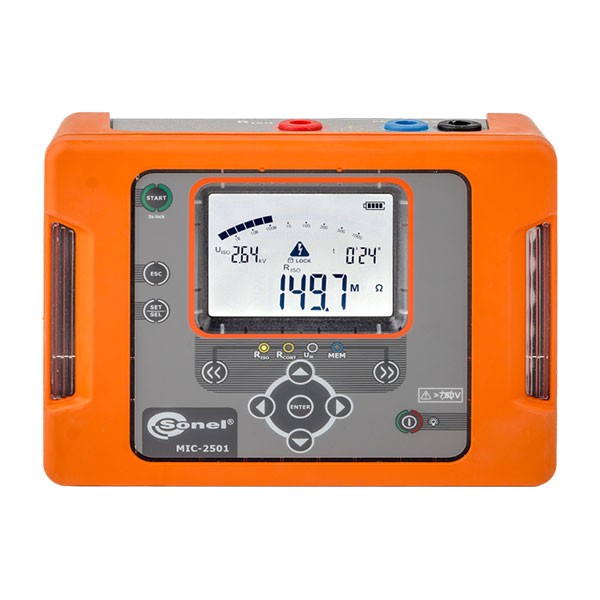

Мегаомметр Sonel MIC-2501 — цифровий вимірювач опору ізоляції, призначений для перевірки електричної ізоляції енергетичних об’єктів, трансформаторів, кабелів і провідників. Прилад працює з тестовою напругою від 100 до 2500 В та дозволяє вимірювати опір ізоляції до 1 ТОм. Такий діапазон підходить для завдань, де потрібна як відносно низька, так і підвищена випробувальна напруга до 2,5 кВ.

MIC-2501 поєднує функції мегаомметра, омметра та вимірювача постійної й змінної напруги. Під час тестування він може відображати опір ізоляції або струм витоку, показує фактичне значення вимірювальної напруги та після завершення перевірки автоматично розряджає об’єкт. Прилад підтримує дво- і трипровідний метод вимірювання, має внутрішню пам’ять та USB-інтерфейс.

Основні можливості Sonel MIC-2501

• Тестова напруга 100–2500 В для перевірки різних типів електрообладнання.
• Вимірювання опору ізоляції до 1 ТОм для об’єктів із високим опором.
• Відображення опору або струму витоку безпосередньо під час тестування.
• Автоматичний розряд після завершення вимірювання.
• Індикація фактичної тестової напруги на досліджуваному об’єкті.
• Захист від наявності напруги перед вимірюванням опору ізоляції.
• Дво- та трипровідний метод підключення.
• Режим омметра та вимірювання струму витоку.
• Вимірювання AC/DC до 750 В.
• Пам’ять результатів і USB-інтерфейс.
• Живлення від АКБ і мережі.

Вимірювання опору ізоляції до 1 ТОм

Основне призначення MIC-2501 — вимірювання опору електричної ізоляції. Максимальне значення становить 1 ТОм, а тестова напруга задається в межах 100–2500 В. Це дозволяє перевіряти ізоляцію трансформаторів, кабелів, провідників та інших енергетичних об’єктів під час монтажу, обслуговування, профілактичного контролю або діагностики.

Найкраща роздільна здатність мегаомметра становить 1 кОм, а точність вимірювання опору ізоляції в картці товару зазначена як 3%. Під час тесту прилад може показувати не лише опір, а й струм витоку. Це дає змогу отримувати додаткову інформацію про стан ізоляції під прикладеною випробувальною напругою.

Часові інтервали 15, 60 і 600 секунд

Sonel MIC-2501 підтримує задані часові інтервали 15, 60 і 600 секунд, які використовуються під час розрахунку коефіцієнтів, пов’язаних зі зміною опору ізоляції в часі. Це дозволяє оцінювати не лише одиничне значення опору, а й його зміну протягом тесту та порівнювати результати повторних перевірок за однаковою методикою.

Автоматичний розряд і контроль напруги

Під час перевірки опору ізоляції на об’єкт подається підвищена напруга. Після закінчення тесту MIC-2501 виконує автоматичний розряд досліджуваного об’єкта, зменшуючи залишковий заряд. Це особливо важливо під час роботи з кабелями та іншими ємнісними навантаженнями.

Одночасно оператор може бачити фактичну тестову напругу безпосередньо під час вимірювання. Прилад також має захист від наявності напруги на об’єкті, що допомагає уникати некоректного запуску режиму перевірки ізоляції за наявності зовнішньої напруги.

Дво- та трипровідне вимірювання

MIC-2501 підтримує дво- та трипровідний метод вимірювання опору ізоляції. Наявність двох схем підключення розширює можливості використання приладу для різних електротехнічних об’єктів і дозволяє вибрати спосіб підключення відповідно до конкретного завдання.

Режим омметра та вимірювання напруги

Окрім основної функції мегаомметра, Sonel MIC-2501 має режим омметра, що дозволяє виконувати додаткові вимірювання електричного опору. Прилад також вимірює постійну та змінну напругу в діапазоні 0–750 В AC/DC. Це зручно під час комплексної перевірки електрообладнання, коли потрібно контролювати кілька параметрів одним вимірювальним пристроєм.

Пам’ять результатів і USB

Для збереження результатів MIC-2501 оснащений внутрішньою пам’яттю. У картці товару зазначено 990 комірок пам’яті. Це дозволяє накопичувати результати під час серії перевірок і повертатися до них після завершення роботи. USB-інтерфейс використовується для передавання даних і подальшої роботи з результатами вимірювань.

Живлення від акумулятора та мережі

Мегаомметр MIC-2501 може працювати від акумуляторної батареї та мережевого живлення. Акумуляторний режим зручний для виїзних робіт і вимірювань на об’єктах, де немає постійного доступу до розетки. Мережеве живлення підходить для тривалої роботи в лабораторії, майстерні або на стаціонарному робочому місці.

Сфера застосування MIC-2501

Sonel MIC-2501 призначений для контролю електричної ізоляції енергетичних об’єктів. Серед основних об’єктів вимірювання — трансформатори, кабелі, ізоляція та провідники. Прилад може використовуватися під час монтажу, технічного обслуговування, планових перевірок і діагностики електричних систем.

Тестова напруга до 2500 В робить модель актуальною для випадків, коли можливостей мегаомметра на 500 або 1000 В недостатньо. Водночас нижня межа 100 В дозволяє вибирати меншу випробувальну напругу для відповідних об’єктів. Один MIC-2501 охоплює широкий набір сценаріїв перевірки ізоляції без необхідності використовувати окремі прилади для кожного рівня тестової напруги.

Технічні характеристики мегаомметра Sonel MIC-2501

• виробник — Sonel;
• модель — MIC-2501;
• призначення — вимірювання опору електричної ізоляції;
• тестова напруга — 100–2500 В;
• діапазон вимірювання опору ізоляції — до 1 ТОм;
• найкраща роздільна здатність — 1 кОм;
• точність вимірювання опору ізоляції — 3%;
• відображення опору або струму витоку;
• автоматичний розряд після вимірювання;
• часові інтервали — 15, 60, 600 с;
• індикація фактичної тестової напруги;
• захист від наявності напруги на об’єкті;
• метод вимірювання — дво- або трипровідний;
• режим омметра та вимірювання струму витоку;
• вимірювання постійної та змінної напруги — 0–750 В AC/DC;
• вбудована пам’ять — 990 комірок за даними картки товару;
• інтерфейс — USB;
• живлення — від АКБ і мережі;
• відповідність стандарту — PN-EN 61557.

Мегаомметр MIC-2501 для професійної діагностики ізоляції

Sonel MIC-2501 — функціональний вимірювач опору ізоляції з тестовою напругою до 2,5 кВ та діапазоном до 1 ТОм. Модель поєднує контроль опору ізоляції, струму витоку, режим омметра та вимірювання AC/DC напруги до 750 В. Автоматичний розряд, індикація фактичної напруги, пам’ять результатів і USB-інтерфейс спрощують послідовне виконання вимірювань.

MIC-2501 підходить для фахівців, яким потрібен мегаомметр до 2500 В для перевірки трансформаторів, кабелів, провідників та інших енергетичних об’єктів. Прилад відповідає стандарту PN-EN 61557 і підтримує набір функцій для систематичного контролю стану електричної ізоляції.
