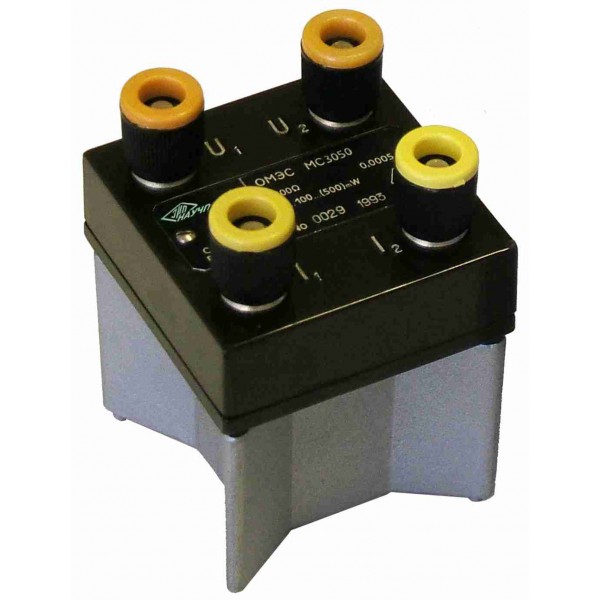

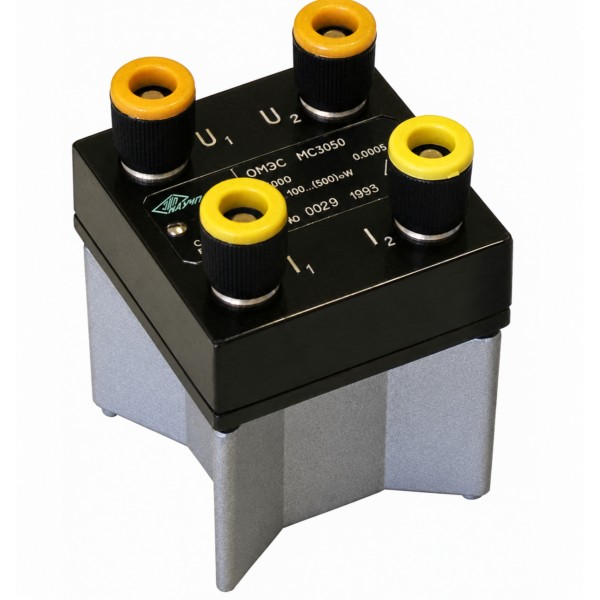

Міра електричного опору МС-3050М-1 класу точності 0,001

МС-3050М-1 — герметизована однозначна міра електричного опору класу точності 0,001. Вона призначена для відтворення заданого значення опору в колах постійного та змінного струму. Модель належить до серії МС-3050М, попереднє позначення якої — МС3050.

Міри серії застосовують як державні еталони, зразкові та робочі міри відповідно до характеристик конкретного виконання. Номінальні значення охоплюють діапазон від 1 до 100000 Ом. Для представленої модифікації класу 0,001 у таблиці зазначено відповідність 10 ppm, річну нестабільність менше 5 ppm і похибку атестації менше 2 ppm.

Призначення та сфери застосування

МС-3050М-1 використовують у вимірювальних роботах, де потрібне відоме значення електричного опору. Вибір номіналу та класу точності залежить від завдання, вимог методики й характеристик іншого обладнання у вимірювальному колі.

Міра призначена для роботи в повітряному або рідинному середовищі. Серед придатних рідин зазначені конденсаторна олива, гас і кремнійорганічна рідина. Температурні умови застосування визначаються класом точності та наведені в таблиці окремо для кожного виконання.

Для серії заявлено незалежність опору від змін тиску та вологості. Герметизований резисторний елемент є конструктивною особливістю, що підвищує надійність міри. Водночас для точних вимірювань необхідно враховувати температурний коефіцієнт опору та дотримуватися відповідного температурного режиму.

Стандартні номінали та виконання на замовлення

Стандартний ряд номінальних значень: 1; 10; 25; 50; 100; 150; 200; 250; 300; 400; 500; 1000; 10000; 100000 Ом. За погодженням із замовником передбачене виготовлення інших номіналів у межах від 1 до 100000 Ом.

МС-3050М-1 є однозначною мірою: конкретний виріб відтворює одне задане значення опору. Перелік номіналів описує доступні виконання серії. Для роботи з кількома опорними значеннями потрібно підібрати відповідні міри.

Розширений ряд номіналів дозволяє забезпечувати єдність температурних вимірювань з еталонами платинових термометрів опору за Міжнародною температурною шкалою МТШ-90. Наявність проміжних значень опору важлива під час підбору міри до конкретної вимірювальної методики.

Параметри класу точності 0,001

Для виконання класу 0,001 нормальна температура середовища становить 20±0,1 °C, а робоча — 20±1 °C. Річна нестабільність за таблицею — менше 5 ppm, похибка атестації — менше 2 ppm. Ці параметри допомагають оцінити відповідність міри умовам і завданням лабораторії.

У таблиці також наведено характеристики еталона 0 розряду та виконань класів 0,0005 і 0,002. Їхні значення нестабільності, похибки атестації й температурних умов відрізняються. Для МС-3050М-1 класу 0,001 слід використовувати відповідний стовпець.

У загальному описі серії окремо зазначені нестабільність опору за 1 рік до ±0,0001% і температурний коефіцієнт опору до ±0,2 × 10^-6 1/°C. Через розбіжності з таблицею застосовність цих показників до конкретного виконання потрібно уточнювати за документацією на міру.

Технічні характеристики серії МС3050, МС3050М

Вимірювання струму методом падіння напруги

Разом із точними цифровими вольтметрами або мультиметрами міри МС-3050М можуть застосовуватися для високоточних вимірювань вихідного струму перетворювачів тиску, температури та витрати. Як приклади приладів для спільного використання зазначені М3500А та В7-84.

Вимірювання виконують за методом падіння напруги на відомому опорі. Значення струму визначають за виміряною напругою та опором міри. Для такого застосування потрібно зіставити номінал міри, допустиме навантаження та характеристики вольтметра з вимогами вимірювального завдання.

М3500А та В7-84 наведені як приклади обладнання для спільної роботи. Їх згадування не означає включення цих приладів до комплекту постачання МС-3050М-1.

Температурна та довготривала стабільність

Для серії наведено зміну опору після циклічних температурних впливів. Після циклів у межах 0…+30 °C зміна характеризується як нехтовно мала. Після циклів у межах 0…+100 °C зазначена зміна становить менше 0,5 ppm.

Ці інтервали стосуються температурних впливів під час оцінювання стабільності. Вони не замінюють нормальну та робочу температуру, за яких застосовують міру відповідного класу точності. Для виконання 0,001 ці умови наведені в таблиці окремо.

Сумарна зміна опору за 15 років спостережень зазначена як ≤ ±2 ppm. Заявлений строк служби міри становить не менше 15 років. Показник довготривалої зміни опору характеризує результати спостережень і не є окремим значенням класу точності.

Конструкція, потужність і габарити

Герметизований резисторний елемент є однією з основних особливостей МС-3050М. Для серії заявлені підвищена стабільність опору в часі, підвищення надійності завдяки герметизації та більша навантажувальна здатність порівняно з попередніми типами мір.

Максимальна потужність становить до 0,2 Вт. Цей параметр слід відрізняти від номінальної потужності розсіювання. Під час вибору режиму роботи потрібно враховувати умови, за яких нормуються метрологічні характеристики конкретного виконання.

• Модель: МС-3050М-1.
• Тип: герметизована однозначна міра електричного опору.
• Клас точності: 0,001.
• Номінальні значення серії: від 1 до 100000 Ом.
• Кола застосування: постійного та змінного струму.
• Максимальна потужність: до 0,2 Вт.
• Габаритні розміри: 84,5 × 59 × 59 мм.
• Маса: 0,38 кг.
• Строк служби: не менше 15 років.

Заміна мір попередніх типів

МС-3050М розроблені та випускаються на заміну мірам опору Р3030, Р321, Р331, МС3005, МС3006 і МС3007. Під час підбору заміни необхідно зіставити номінальний опір, клас точності, навантаження та температурні умови застосування.

У технічному описі серії зазначені ТУ 4225-039-16851585-2010 та ГОСТ 237-37-79. Позначення ГОСТ наведено відповідно до вихідних даних і потребує перевірки за документацією на виріб.

Вибір виконання МС-3050М-1

Перед замовленням визначте потрібне значення опору та умови його використання. Якщо необхідний номінал відсутній у стандартному ряду, можливість виготовлення в межах від 1 до 100000 Ом погоджують окремо.

Для спеціальних вимог також слід узгодити температурний коефіцієнт, допустиме відхилення дійсного опору від номінального та показники стабільності. Це допоможе вибрати міру класу 0,001 відповідно до вимог конкретної вимірювальної методики.
