Високоомний магазин опорів ALT-1T до 1 ТОм, 10 кВ

Високоомний магазин опорів ALT-1T — багатозначна міра електричного опору, призначена для контролю працездатності, перевірки, калібрування та повірки вимірювачів опору ізоляції, мегаомметрів і тераомметрів. Прилад працює в колах постійного струму та дає змогу відтворювати фіксовані значення опору в широкому діапазоні — від 1 МОм до 1 ТОм. Максимально допустима постійна напруга становить 10 кВ, а межі основної відносної похибки — ±1 %.

ALT-1T орієнтований на роботу з обладнанням, яке вимірює великі та надвеликі значення електричного опору. Завдяки набору визначених номіналів магазин можна використовувати під час перевірки показань мегаомметрів, тераомметрів та інших вимірювачів опору ізоляції без необхідності застосовувати окрему міру для кожної контрольної точки. Це робить ALT-1T придатним для метрологічних, лабораторних і промислових робіт, де необхідно відтворювати задані високі значення опору.

Призначення магазину опорів ALT-1T

Основне призначення ALT-1T — використання як багатозначної міри електричного опору в колах постійного струму. Прилад дає змогу формувати контрольні значення, необхідні для оцінювання працездатності та точності вимірювального обладнання. Він може застосовуватися під час повірки й калібрування приладів, що використовуються для контролю опору ізоляції електрообладнання, кабельних ліній, електричних установок та інших об’єктів, для яких відповідні вимірювання виконуються мегаомметрами або тераомметрами.

Магазин відтворює 8 фіксованих значень опору: 1 МОм, 10 МОм, 100 МОм, 1 ГОм, 5 ГОм, 10 ГОм, 100 ГОм і 1 ТОм. Такий набір контрольних точок охоплює кілька порядків величини та дозволяє виконувати перевірку вимірювачів на різних ділянках їхнього робочого діапазону. Максимальна точка 1 ТОм робить модель придатною для роботи з тераомметрами та іншими приладами, розрахованими на вимірювання надвисоких опорів.

Фіксовані значення опору

ALT-1T відтворює такі номінальні значення електричного опору:

• 1 МОм;
• 10 МОм;
• 100 МОм;
• 1 ГОм;
• 5 ГОм;
• 10 ГОм;
• 100 ГОм;
• 1 ТОм.

Фіксовані номінали дають змогу послідовно перевіряти вимірювальний прилад у широкому діапазоні значень. Початкова точка 1 МОм відповідає області мегомних опорів, тоді як значення 1 ГОм, 5 ГОм, 10 ГОм і 100 ГОм забезпечують контроль у гігаомному діапазоні. Верхня точка 1 ТОм призначена для перевірки обладнання, здатного працювати з тераомним рівнем опору.

Межі основної відносної похибки магазину становлять ±1 %. Ця характеристика визначає точність відтворення номінальних значень і є одним із ключових параметрів при використанні ALT-1T як контрольної міри під час перевірки та калібрування вимірювальних приладів.

Робота з напругою до 10 кВ

Максимально допустима постійна напруга для ALT-1T становить 10 000 В, або 10 кВ. Завдяки цьому магазин опорів може застосовуватися разом із високовольтними мегаомметрами та іншими вимірювачами опору ізоляції, випробувальна напруга яких досягає 10 кВ. Це особливо важливо під час перевірки приладів, призначених для контролю ізоляції у високовольтних вимірювальних системах.

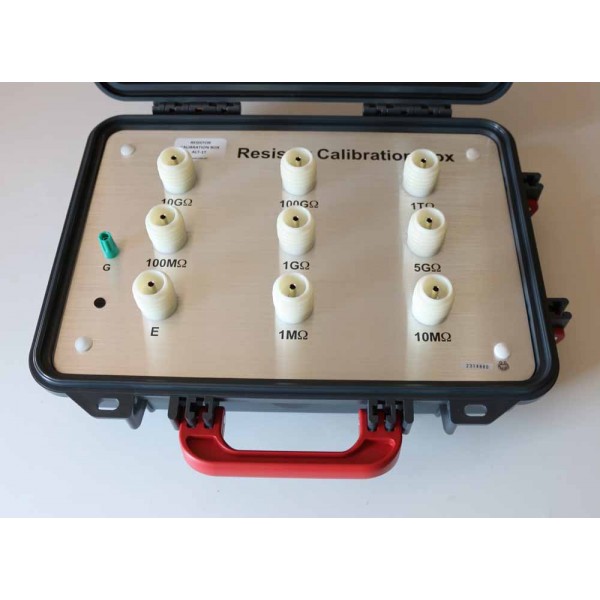

Високоомні елементи ALT-1T розраховані на роботу з відповідними рівнями напруги. Вивідні гнізда конструктивно оснащені високовольтними ізоляторами. Для підключення зовнішнього заземлення передбачене окреме гніздо «E», електрично з’єднане з корпусом.

Конструкція ALT-1T

Міра ALT-1T побудована на основі прецизійних твердотільних високоомних високовольтних резисторів. Набір резистивних елементів забезпечує відтворення передбачених конструкцією номінальних значень електричного опору. Виводи елементів підключені до відповідних гнізд, що дає можливість використовувати потрібну контрольну точку під час перевірки вимірювального обладнання.

Магазин розміщений у переносному дюралевому корпусі, виконаному у вигляді кейса з відкидною кришкою та ручкою для перенесення. Така конструкція відповідає лабораторному та промисловому застосуванню приладу. Високовольтні ізолятори на гніздах призначені для роботи з передбаченими для ALT-1T високими рівнями напруги.

Окреме заземлювальне гніздо «E», з’єднане з корпусом, дозволяє підключити зовнішнє заземлення відповідно до схеми проведення вимірювань. Під час роботи з високою випробувальною напругою необхідно дотримуватися встановлених правил електробезпеки та вимог документації на обладнання, що використовується разом із магазином опорів.

Застосування під час перевірки мегаомметрів і тераомметрів

Під час перевірки вимірювача опору ізоляції необхідно подати на його вимірювальний вхід відоме значення опору та порівняти отриманий результат із номіналом контрольної міри. ALT-1T забезпечує набір таких значень у діапазоні від 1 МОм до 1 ТОм. Це дає можливість оцінювати роботу вимірювального приладу не лише в одній точці, а на різних рівнях опору.

Для мегаомметрів можуть використовуватися точки 1 МОм, 10 МОм, 100 МОм, 1 ГОм та інші значення відповідно до діапазону конкретного приладу. Для обладнання, яке працює з надвисокими опорами, ALT-1T додатково має номінали 5 ГОм, 10 ГОм, 100 ГОм і 1 ТОм. Таким чином, один магазин охоплює широкий діапазон контрольних значень і може застосовуватися з різними типами приладів у межах його технічних параметрів.

Сфера застосування ALT-1T охоплює повірку та калібрування вимірювачів опору ізоляції, мегаомметрів і тераомметрів у лабораторних та промислових умовах. Прилад може використовуватися там, де необхідна багатозначна високоомна міра з максимальною робочою напругою до 10 кВ.

Температурний коефіцієнт опору

Для високоомних мір важливим параметром є температурний коефіцієнт, оскільки зміна температури може впливати на фактичне значення опору. Для серії магазинів, до якої належить ALT-1T, у вихідних технічних даних наведені різні значення температурного коефіцієнта залежно від номіналу резистивного елемента.

Для номіналів від 1 МОм до 100 МОм зазначено температурний коефіцієнт ±25 ppm/°C, для 200 МОм і 500 МОм — ±50 ppm/°C, для значень 1 ГОм, 2 ГОм і 5 ГОм — ±100 ppm/°C. Для діапазону від 10 ГОм до 100 ГОм наведено ±200 ppm/°C, для 200 ГОм і 500 ГОм — ±400 ppm/°C, а для значення 1 ТОм — менше ±1000 ppm/°C.

Умови експлуатації

Магазин опорів розрахований на експлуатацію за температури від −30 до +75 °C та відносної вологості повітря до 85 %. Максимальна потужність, що розсіюється в робочих умовах, становить 3 Вт. Під час використання необхідно враховувати допустимі електричні та кліматичні параметри приладу.

Оскільки ALT-1T працює з напругою до 10 кВ, підключення, перемикання та проведення перевірок мають виконуватися відповідно до вимог експлуатаційної документації та правил роботи з високовольтними електричними колами.

Технічні характеристики ALT-1T

Ключові особливості ALT-1T

• діапазон відтворюваних значень опору від 1 МОм до 1 ТОм;
• 8 фіксованих контрольних точок;
• основна відносна похибка ±1 %;
• максимально допустима постійна напруга 10 кВ;
• застосування в колах постійного струму;
• високоомні високовольтні резистивні елементи;
• високовольтна ізоляція вивідних гнізд;
• окреме гніздо «E» для зовнішнього заземлення;
• переносний дюралевий корпус у вигляді кейса;
• застосування для перевірки, повірки та калібрування мегаомметрів, тераомметрів і вимірювачів опору ізоляції.

Для кого призначений ALT-1T

Магазин опорів ALT-1T доцільно використовувати спеціалістам і підрозділам, яким необхідно контролювати вимірювальні прилади з високими та надвисокими діапазонами опору. Він орієнтований на метрологічні та випробувальні лабораторії, сервісні підрозділи, підприємства й промислові об’єкти, де проводиться перевірка або калібрування мегаомметрів, тераомметрів та вимірювачів опору ізоляції.

Наявність номіналів від 1 МОм до 1 ТОм дозволяє використовувати одну багатозначну міру для контролю обладнання на різних ділянках вимірювального діапазону. При цьому напруга до 10 кВ відповідає задачам перевірки високовольтних вимірювачів опору ізоляції в межах допустимих характеристик ALT-1T.

ALT-1T як багатозначна міра високого опору

На відміну від однозначної міри, що відтворює лише один номінал, магазин опорів ALT-1T містить набір контрольних значень. Це дозволяє використовувати один пристрій для перевірки кількох точок шкали або діапазону вимірювача. Такий принцип особливо важливий під час роботи з мегаомметрами та тераомметрами, для яких необхідно контролювати правильність вимірювання опору на різних порядках величини.

Відтворювані номінали 1 МОм, 10 МОм, 100 МОм, 1 ГОм, 5 ГОм, 10 ГОм, 100 ГОм і 1 ТОм формують послідовність контрольних точок від мегомного до тераомного діапазону. Це дає можливість використовувати ALT-1T як спеціалізовану високоомну міру для метрологічних та технічних завдань, пов’язаних із перевіркою засобів вимірювання опору ізоляції.

Можливість заміни міри-імітатора Р40116

За даними для цієї моделі, ALT-1T може частково замінювати міру-імітатор Р40116. Під час такої заміни необхідно враховувати конкретні номінали опору, допустиму напругу, необхідну точність та інші параметри конкретної методики перевірки або калібрування.

Підсумок

ALT-1T — високоомний магазин опорів для перевірки, повірки та калібрування мегаомметрів, тераомметрів і вимірювачів опору ізоляції. Модель відтворює 8 фіксованих значень від 1 МОм до 1 ТОм, має межі основної відносної похибки ±1 % і допускає роботу з постійною напругою до 10 кВ. Прилад виконаний як переносна багатозначна міра в дюралевому кейсі, обладнана високовольтними ізольованими гніздами та окремим виводом для зовнішнього заземлення.

Поєднання тераомного верхнього діапазону, високої допустимої напруги та набору контрольних номіналів робить ALT-1T спеціалізованим рішенням для лабораторних і промислових завдань, у яких необхідне відтворення відомих значень високого електричного опору в колах постійного струму.
