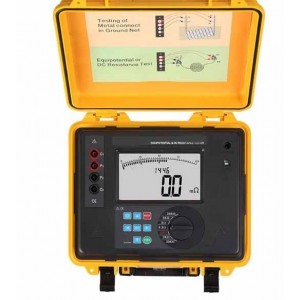

Омметр ВОТ-4 для вимірювання низьких опорів і перевірки трансформаторів

Омметр ВОТ-4 — переносний прилад для точного вимірювання низького електричного опору постійному струму. Він призначений для контролю опору зрівнювання потенціалів між металевими конструкціями, перевірки заземлювальних провідників, контактних з’єднань, обмоток, трансформаторів, шунтів та інших елементів, де важливо визначити невелике значення опору. Діапазон вимірювання становить від 1 мОм до 30 кОм, а тестовий струм може досягати 4 А за умови повністю зарядженого акумулятора.

Для вимірювань ВОТ-4 використовує прецизійний чотирипровідний метод. Окремі струмові та потенційні провідники дають змогу зменшити вплив опору тестових проводів і контактів на результат під час роботи з малими опорами. У комплекті передбачено чотири вимірювальні кабелі довжиною 5 м: два червоні та два чорні, що відповідають струмовим лініям C1, C2 і потенційним P1, P2.

Призначення омметра ВОТ-4

Прилад може застосовуватися для перевірки якості зрівнювання потенціалів між металевими конструкціями в будівлях і спорудах. До таких об’єктів належать елементи блискавкозахисту, балки та інші металоконструкції, огорожі, перемички, трубопроводи, радіатори, дверні й віконні конструкції, балкони та інші металеві частини, між якими необхідно контролювати електричний зв’язок.

ВОТ-4 також призначений для вимірювання опору з’єднувальних провідників між електрообладнанням і заземлювальним електродом. Його можна використовувати для контролю контактного опору автоматичних вимикачів, вимикачів і розеток, вимірювання опору котушок, обмоток трансформаторів, шунтів, шин розподільних щитів, проводів і паралельних з’єднань батарей. У вихідних даних також зазначено можливість перевірки опору клепаних і зварних металевих з’єднань.

За даними картки товару, омметр ВОТ-4 може застосовуватися замість омметра «Виток», моста Р333 та приладу Р4833. Це дає змогу розглядати модель для монтажних, сервісних і налагоджувальних робіт, пов’язаних із вимірюванням низького опору постійному струму.

Чотирипровідний метод вимірювання

Ключова особливість ВОТ-4 — чотирипровідна схема. Дві лінії використовуються для подавання тестового струму, а ще дві — для вимірювання потенціалу. Такий підхід особливо важливий при роботі з міліомними опорами, оскільки опір вимірювальних проводів і перехідних контактів може бути співмірним із опором самого об’єкта. Чотирипровідний метод дає змогу виконувати більш коректний контроль обмоток, шин, силових контактів, заземлювальних провідників та інших низькоомних елементів.

Максимальний тестовий струм становить до 4 А при повному заряді акумулятора. Час одного вимірювання — близько 2 секунд. Після завершення тесту результат автоматично залишається на дисплеї, що зручно під час послідовної перевірки кількох точок або контактних з’єднань.

Вимірювання довжини проводу

Окрім вимірювання опору, ВОТ-4 має функцію визначення довжини проводу за його електричним опором. Спочатку вимірюється опір відрізка проводу відомої стандартної довжини, після чого перевіряється опір усього проводу. На основі двох отриманих значень прилад розраховує довжину. У характеристиках вказано стандартну довжину кабелю від 1 до 30 м та значення L ≤ 999999 м.

Дисплей, пам’ять і сигналізація

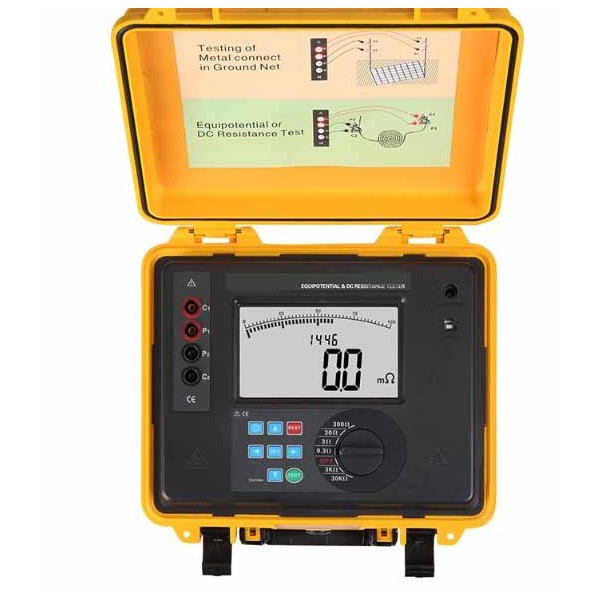

Омметр оснащений LCD-дисплеєм розміром 128 × 75 мм із керованою сіро-білою підсвіткою. Під час тестування синій індикатор TESTING блимає. Прилад має енергонезалежну пам’ять на 400 груп даних, тому результати можна зберігати для подальшого перегляду.

Поріг сигналізації налаштовується в межах від 1 Ω до 30 Ω. Значення 00 Ω вимикає функцію сигналізації. Якщо виміряний опір перевищує встановлений поріг, ВОТ-4 подає звуковий сигнал. Також передбачена функція годинника з 24-годинним форматом відображення годин і хвилин.

Через USB-інтерфейс збережені результати можна передавати на комп’ютер. У вихідному описі зазначено програмне забезпечення для моніторингу, яке підтримує читання, перегляд і збереження історичних даних, формування звітів та друк.

Автономне живлення та захищене виконання

Живлення омметра здійснюється від вбудованого літієвого акумулятора DC 7,4 В ємністю 2,6 А·год. На зарядному пристрої передбачена світлова індикація: під час заряджання індикатор світиться червоним, а після повного заряджання — зеленим. При зниженні напруги акумулятора до 6,8 В ± 0,1 В на екрані з’являється символ низького заряду.

Для закритого кейса вказано ступінь захисту IP65. Робочий температурний діапазон становить від -10 °C до +40 °C при відносній вологості до 80%, а температура зберігання — від -10 °C до +60 °C при вологості до 70%. Таке виконання орієнтоване на використання приладу під час виїзних робіт, на будівельних майданчиках і промислових об’єктах.

Серед практичних сценаріїв використання — контроль електричного зв’язку між металевими частинами будівель, перевірка провідників захисного заземлення, діагностика силових і комутаційних контактів, а також вимірювання опору обмоток і струмопровідних з’єднань. Завдяки автономному живленню та захищеному кейсу прилад розрахований не лише на стаціонарні, а й на виїзні вимірювання.

Технічні характеристики омметра ВОТ-4

Комплект постачання

• Омметр ВОТ-4 — 1 шт.
• Вимірювальний кабель 5 м — 4 шт.
• Блок живлення/заряджання — 1 шт.
• Кейс-сумка для перенесення — 1 шт.
• Інструкція з експлуатації — 1 шт.

Особливості ВОТ-4 для практичної роботи

ВОТ-4 поєднує вимірювання низького опору, автономне живлення, пам’ять результатів, порогову сигналізацію та передавання даних через USB. Великий дисплей із підсвіткою полегшує зчитування показань, а чотирипровідна схема робить прилад придатним для контролю малих опорів у контактних з’єднаннях, обмотках, шинах і заземлювальних провідниках.

Омметр ВОТ-4 може застосовуватися під час обслуговування електроустановок, перевірки металевих конструкцій і систем зрівнювання потенціалів, контролю контактів комутаційної апаратури та вимірювання опору обмоток трансформаторів. Діапазон 1 мОм … 30 кОм, тестовий струм до 4 А, пам’ять на 400 груп і комплект 5-метрових вимірювальних кабелів роблять модель орієнтованою на сервісні, монтажні та налагоджувальні завдання.
