Цифровий вимірювач довжини кабелю CL-30

Цифровий вимірювач довжини кабелю CL-30

CL-30 — цифровий вимірювач довжини кабелю, призначений для роботи з мідними та алюмінієвими провідниками. Прилад дає змогу вимірювати довжину кабелю в широкому діапазоні — від 5 до 30 000 м, а також працювати в режимі омметра для вимірювання електричного опору. Передбачена температурна компенсація, фіксовані значення перерізу кабелю та можливість налаштування користувацьких типів кабелю.

Модель CL-30 орієнтована на завдання, пов'язані з обліком, перевіркою та роботою з електричними й монтажними кабелями. Прилад може використовуватися продавцями та покупцями кабельної продукції, фахівцями відділів закупівель, енергетичними підрядниками, будівельниками та монтажниками. Поєднання функції вимірювання довжини та режиму омметра робить CL-30 практичним вимірювальним приладом для різних операцій із провідниками.

Основні можливості CL-30

Однією з ключових функцій приладу є вимірювання довжини мідних та алюмінієвих кабелів. Для швидкого вибору параметрів передбачено набір фіксованих значень перерізу провідника. Це спрощує налаштування при роботі з кабелями поширених типорозмірів і дає змогу швидко перейти до необхідного режиму вимірювання.

Додатково CL-30 має режим вимірювання опору. Діапазон вимірювання опору становить від 0,01 мОм до 1999,9 Ом. Таким чином, прилад може використовуватися не лише як вимірювач довжини кабелю, а й як омметр у межах заявлених характеристик.

У конструкції передбачена температурна компенсація. Також прилад вимірює температуру в діапазоні від 0 до 40 °C. Ця функція доповнює основний режим роботи та враховується під час вимірювань, для яких температура може впливати на електричні параметри провідника.

Вимірювання довжини кабелю від 5 м до 30 км

Діапазон вимірювання довжини CL-30 становить від 5 до 30 000 метрів. Такий діапазон дозволяє працювати як з відносно короткими відрізками провідника, так і з кабелями значної довжини. Залежно від діапазону вимірювання роздільна здатність становить 0,1 м, 1 м або 10 м.

Заявлена точність вимірювання довжини становить ±(1% від показання + 1 м). Це важливий параметр під час оцінювання отриманого результату та вибору приладу відповідно до конкретного вимірювального завдання.

Фіксовані значення перерізу кабелю

Для зручної роботи CL-30 має набір попередньо заданих значень перерізу провідника. Користувач може вибрати необхідний переріз відповідно до параметрів кабелю, що перевіряється.

Доступні такі фіксовані значення перерізу: 0,15 мм²; 0,25 мм²; 0,5 мм²; 0,75 мм²; 1 мм²; 1,5 мм²; 2,5 мм²; 4 мм²; 6 мм²; 10 мм²; 16 мм²; 25 мм²; 35 мм²; 50 мм²; 70 мм²; 95 мм²; 120 мм²; 150 мм²; 185 мм²; 240 мм².

Такий набір охоплює широкий перелік перерізів, що застосовуються для різних електричних і монтажних кабелів. Наявність готових значень скорочує кількість ручних налаштувань під час переходу між провідниками різного перерізу.

Користувацькі типи кабелю

Окрім роботи з фіксованими значеннями перерізу, CL-30 підтримує 8 користувацьких налаштувань типу кабелю. Для налаштування користувацького режиму використовується зразок провідника відомої довжини. Допустима довжина такого зразка становить від 5,0 до 100,0 м.

Ця можливість розширює сферу застосування приладу у випадках, коли необхідно працювати з певним типом кабелю та використовувати його параметри для подальших вимірювань.

Режим омметра

CL-30 оснащений функцією вимірювання електричного опору. Загальний заявлений діапазон становить від 0,01 мОм до 1999,9 Ом. Передбачені окремі діапазони 200 мОм, 2 Ом, 20 Ом, 200 Ом та 2000 Ом.

Роздільна здатність залежно від вибраного діапазону становить 0,01 мОм, 0,1 мОм, 0,001 Ом, 0,01 Ом або 0,1 Ом. Точність вимірювання опору заявлена на рівні ±(1% від показання + 3 цифри).

Наявність режиму омметра дозволяє використовувати один прилад для двох типів вимірювань: визначення довжини кабелю та контролю його електричного опору в межах технічних характеристик CL-30.

Температурна компенсація та вимірювання температури

Прилад підтримує температурну компенсацію та має діапазон вимірювання температури від 0 до 40 °C. Заявлена точність вимірювання температури становить 1,5%.

Робочий температурний діапазон CL-30 також становить від 0 до 40 °C. Це необхідно враховувати під час експлуатації та проведення вимірювань.

Керування та енергозбереження

CL-30 розрахований на просту експлуатацію під час повсякденної роботи з кабельною продукцією. Вбудований режим енергозбереження автоматично активується після 10 хвилин бездіяльності, що допомагає раціональніше використовувати заряд елементів живлення.

Робочий струм становить приблизно 5 мА, коли об'єкт не тестується, а підсвічування та вбудований зумер вимкнені. Живлення здійснюється від шести елементів типу AA. У характеристиках зазначені батареї або акумулятори AA з номінальною напругою 1,5 В.

Захист приладу

Для вимірювальних клем зазначений захист від перевантаження — максимум 50 В між клемами. Під час роботи з приладом необхідно дотримуватися встановлених для нього електричних параметрів.

Технічні характеристики CL-30

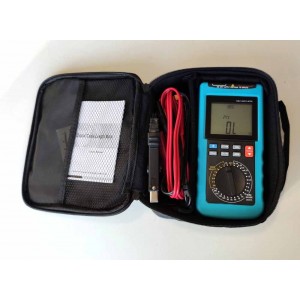

Комплект постачання

• вимірювач довжини кабелю CL-30 — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• комплект проводів із затискачами — 2 шт.;
• тестовий мідний стрижень — 1 шт.

Для кого призначений вимірювач CL-30

Вимірювач довжини кабелю CL-30 може бути корисним під час роботи з електричними та монтажними кабелями в торгівлі, закупівлях, енергетиці, будівництві та монтажних роботах. Прилад поєднує широкий діапазон вимірювання довжини до 30 км, підтримку мідних і алюмінієвих провідників, вибір стандартного перерізу, користувацькі налаштування та функцію омметра.

Якщо необхідний цифровий вимірювач довжини кабелю з можливістю додаткового вимірювання опору, CL-30 пропонує обидві функції в одному приладі. Наявність температурної компенсації, режиму енергозбереження та широкого набору фіксованих перерізів робить модель зручною для регулярної роботи з кабельною продукцією різних типорозмірів.
