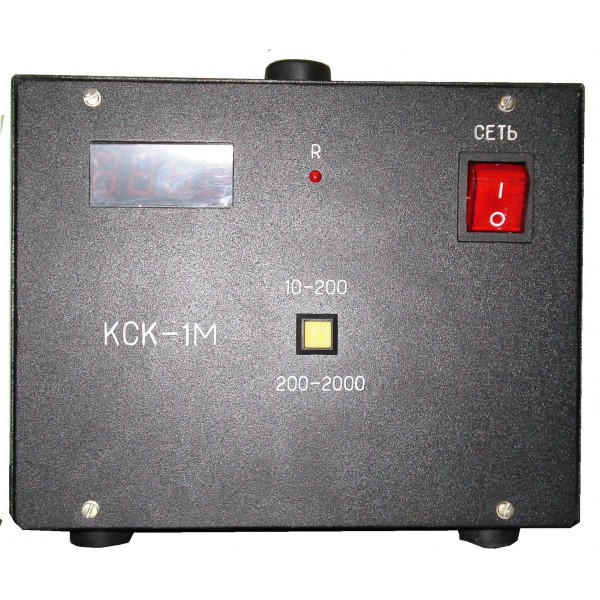

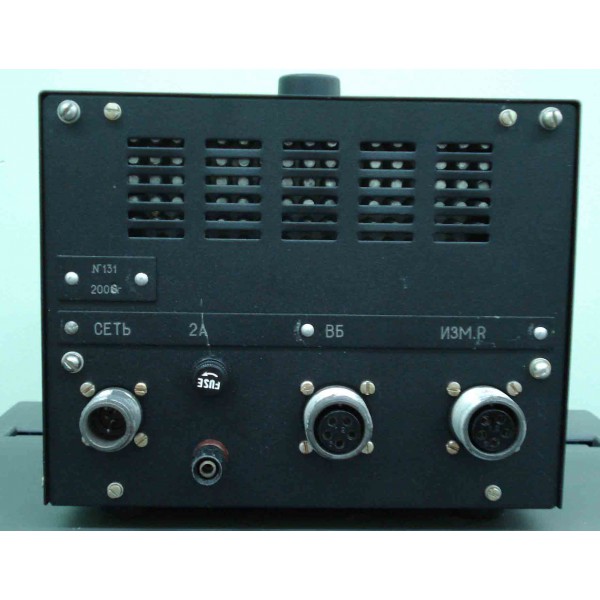

Мікроомметр КСК-1М для вимірювання низького опору

Мікроомметр КСК-1М — вимірювальний прилад для визначення опору постійному струму у вимикачів класу напруги 10–110 кВ. Прилад працює з малими значеннями опору в діапазоні від 10 до 1999 мкОм та використовує тестовий струм 10 А. Такі характеристики дають змогу виконувати контроль низькоомних ділянок, де важливо отримати результат саме в мікроомному діапазоні. КСК-1М орієнтований на вимірювання електричного опору контактних з’єднань вимикачів у межах заявленого виробником призначення.

Важливо: модель КСК-1М знята з виробництва. Як актуальну заміну на сторінці виробу вказано мікроомметр CV-50. Якщо КСК-1М потрібен для заміни наявного приладу або для робіт за вже сформованою методикою, перед замовленням доцільно уточнити фактичну наявність. Для нового оснащення варто також розглянути модель CV-50 як запропоновану заміну.

Призначення КСК-1М

Основне призначення КСК-1М — вимірювання опору постійному струму вимикачів 10–110 кВ. Прилад розрахований на роботу з дуже малими значеннями опору, тому результат подається в мікроомах. Для такого типу вимірювань важливими параметрами є робочий діапазон, величина тестового струму та заявлена точність у відповідній частині діапазону. У КСК-1М тестування виконується струмом 10 А, а загальний діапазон вимірювання становить 10…1999 мкОм.

Діапазон розділений на дві області з різною заявленою точністю. Для значень від 10 до 200 мкОм точність становить 2,5 %, а в діапазоні 200…2000 мкОм — 1,5 %. Такий поділ варто враховувати під час оцінювання результатів та вибору приладу під конкретний діапазон очікуваних опорів. КСК-1М не є універсальним мультиметром: це спеціалізований прилад для вимірювань низького опору в мікроомному діапазоні.

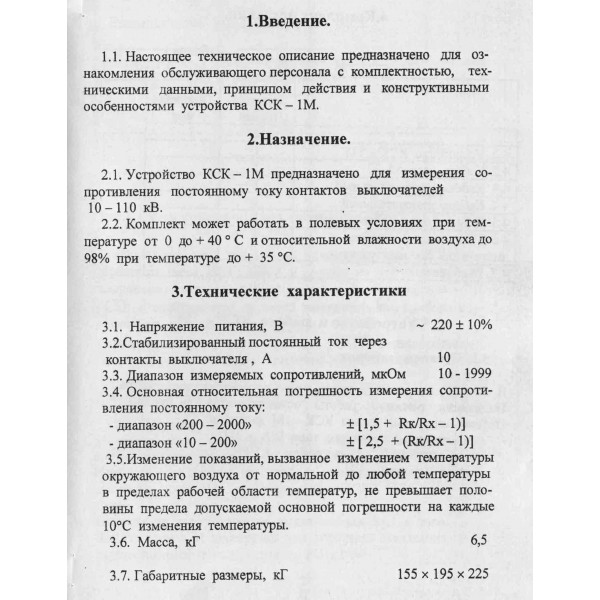

Основні технічні характеристики

• Діапазон вимірюваного опору: 10…1999 мкОм.
• Тестовий струм: 10 А.
• Діапазон 200…2000 мкОм: точність 1,5 %.
• Діапазон 10…200 мкОм: точність 2,5 %.
• Живлення: 220 В.
• Робоча температура: 0…40 °C.
• Маса: 6,5 кг.
• Габаритні розміри: 155 × 195 × 225 мм.

Наведені параметри дозволяють оцінити відповідність КСК-1М конкретному вимірювальному завданню. Нижня межа становить 10 мкОм, а верхня — близько 2000 мкОм. Тестовий струм 10 А є однією з ключових характеристик моделі.

Вимірювання в мікроомному діапазоні

КСК-1М призначений для роботи там, де звичайного вимірювання опору в омах недостатньо через надто мале значення контрольованого параметра. Одиниця «мкОм» означає мікроом, тобто одну мільйонну частину ома. Саме тому прилад віднесений до класу мікроомметрів. Його робочий діапазон 10…1999 мкОм відповідає задачам, у яких потрібно контролювати невеликі значення опору та бачити різницю між ними в межах мікроомного діапазону.

Під час вибору КСК-1М потрібно орієнтуватися насамперед на очікуваний рівень опору. Якщо значення виходить за межі 10…1999 мкОм, прилад не відповідає заявленому діапазону. Для вимірювання опору постійному струму вимикачів 10–110 кВ у зазначених межах КСК-1М відповідає своєму прямому призначенню.

Тестовий струм 10 А

Під час вимірювання КСК-1М використовує тестовий струм 10 А. Це фіксована характеристика моделі, яку необхідно враховувати при порівнянні з іншими мікроомметрами. У сучасних приладів тестовий струм може відрізнятися, тому заміна КСК-1М на іншу модель має виконуватися не лише за діапазоном опору, а й з урахуванням режиму тестування, вимог до точності, живлення та інших параметрів конкретного завдання.

Заявлена точність КСК-1М залежить від частини діапазону. На ділянці 10…200 мкОм вона становить 2,5 %, тоді як у діапазоні 200…2000 мкОм — 1,5 %. Тому під час роботи з результатами важливо співвідносити отримане значення з відповідним діапазоном приладу. Такий підхід допомагає коректно оцінювати показання в рамках технічних характеристик КСК-1М, без перенесення однієї величини точності на весь діапазон.

Живлення та умови експлуатації

Мікроомметр КСК-1М живиться від мережі 220 В. Вбудований акумулятор у вихідному описі не зазначений; навпаки, серед особливостей моделі відзначено його відсутність. Це означає, що під час роботи необхідно передбачити доступ до мережевого живлення. Для стаціонарного або підготовленого робочого місця така схема є зрозумілою, але для виїзних вимірювань потрібно заздалегідь врахувати умови підключення приладу.

Заявлений робочий температурний діапазон становить від 0 до 40 °C. Під час експлуатації КСК-1М слід дотримуватися цих меж, оскільки саме вони вказані для роботи приладу. Маса моделі становить 6,5 кг, а габарити — 155 × 195 × 225 мм. За цими параметрами можна заздалегідь оцінити місце для розміщення, транспортування та зберігання приладу.

Що врахувати при виборі КСК-1М

Під час вибору цього мікроомметра варто почати з основного завдання: КСК-1М створений для вимірювання опору постійному струму вимикачів 10–110 кВ. Далі необхідно перевірити, чи потрапляє очікуване значення опору в діапазон 10…1999 мкОм. Після цього слід врахувати тестовий струм 10 А та точність у потрібній частині діапазону. Окреме практичне значення має мережеве живлення 220 В, особливо якщо вимірювання плануються не в стаціонарних умовах.

КСК-1М знятий з виробництва, тому модель доцільно розглядати, коли потрібен саме цей прилад або заміна аналогічного обладнання. Для нового оснащення на сторінці товару як заміну зазначено переносний цифровий мікроомметр CV-50.

КСК-1М та актуальна заміна

Оскільки виробництво КСК-1М припинено, перед купівлею слід уточнювати доступність. Підбираючи заміну, варто порівняти діапазон опору, тестовий струм, точність, живлення та робочі умови. На сторінці КСК-1М заміною зазначено CV-50, тому вибір потрібно робити відповідно до конкретного вимірювального завдання.

Основні орієнтири КСК-1М: 10…1999 мкОм, тестовий струм 10 А, живлення 220 В, робоча температура 0…40 °C, маса 6,5 кг і габарити 155 × 195 × 225 мм.

Мікроомметр КСК-1М — коротко про головне

КСК-1М — спеціалізований мікроомметр для вимірювання опору постійному струму вимикачів 10–110 кВ. Діапазон вимірювання становить 10…1999 мкОм, тестовий струм — 10 А. Для діапазону 10…200 мкОм заявлена точність 2,5 %, для 200…2000 мкОм — 1,5 %. Прилад живиться від мережі 220 В, працює при температурі 0…40 °C, має масу 6,5 кг і габарити 155 × 195 × 225 мм.

Модель знята з виробництва. Якщо потрібне сучасне рішення замість КСК-1М, можна перейти до сторінки мікроомметра CV-50, який зазначений як заміна. Перед вибором рекомендується порівняти параметри обох моделей відповідно до необхідного діапазону, тестового струму та умов застосування.
