Мікроомметр постійного струму ЕР-331

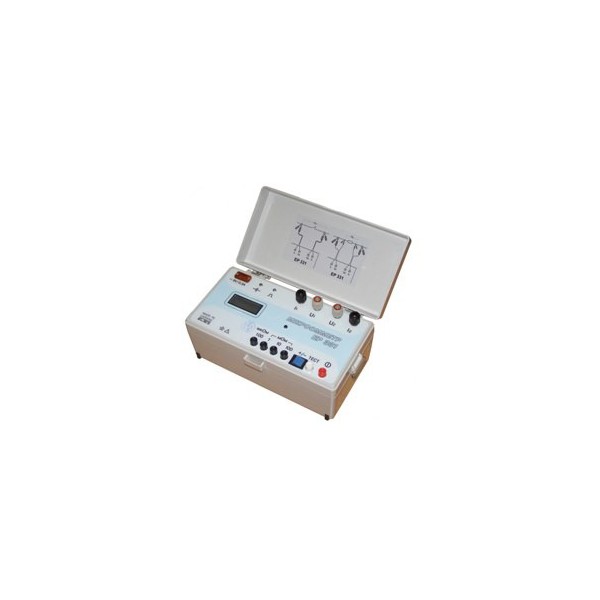

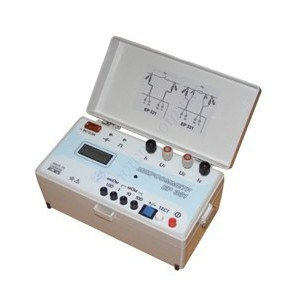

Мікроомметр ЕР-331 — переносний вимірювальний прилад для контролю малих значень електричного опору. Основне призначення моделі — вимірювання перехідного опору автоматичних вимикачів, роз’єднувачів та інших елементів електричних кіл, де важливо оцінювати опір контактних з’єднань у мікроомному та міліомному діапазоні. Прилад працює з вимірювальним струмом 10 А, має максимальну роздільну здатність 0,1 мкОм і охоплює діапазон від 1 мкОм до 100 мОм.

ЕР-331 орієнтований на завдання, у яких звичайного мультиметра недостатньо через надто мале значення вимірюваного опору. Коли потрібно перевірити перехідний опір контактів комутаційної апаратури або порівняти опір окремих з’єднань, важливими стають не лише сам діапазон вимірювання, а й достатній тестовий струм та можливість розрізняти дуже малі зміни показань. Саме тому поєднання струму 10 А та роздільної здатності 0,1 мкОм є однією з ключових характеристик цієї моделі.

Призначення мікроомметра ЕР-331

Мікроомметр постійного струму ЕР-331 призначений насамперед для вимірювання перехідного опору автоматичних вимикачів і роз’єднувачів. Такі вимірювання застосовують під час перевірки електричних контактів та з’єднань, опір яких має дуже мале номінальне значення. Прилад дає змогу працювати безпосередньо в області мікроомів і міліомів, де потрібне спеціалізоване вимірювальне обладнання.

Діапазон 1 мкОм–100 мОм охоплює широкий інтервал малих опорів. Нижня межа 1 мкОм дозволяє контролювати дуже низькоомні об’єкти, а верхня межа 100 мОм робить прилад придатним для ширшого кола перевірок, пов’язаних із контактними та перехідними опорами. Завдяки цьому одну модель можна використовувати для різних вимірювальних завдань у межах заявленого діапазону.

Вимірювальний струм 10 А

Однією з головних особливостей ЕР-331 є вимірювальний струм 10 А. Для мікроомметра цей параметр має принципове значення, оскільки вимірювання дуже малих опорів потребує спеціалізованого режиму роботи, відмінного від вимірювання опору звичайним універсальним тестером. Значний тестовий струм забезпечує формування вимірювального сигналу на низькоомному об’єкті та дає змогу приладу визначати опір у заявленому діапазоні.

Великий вимірювальний струм окремо зазначений серед переваг моделі у вихідному описі. У поєднанні з роздільною здатністю 0,1 мкОм він робить ЕР-331 спеціалізованим рішенням для перевірок, де потрібне вимірювання малих перехідних опорів. Це особливо актуально для контактів автоматичних вимикачів і роз’єднувачів — основних об’єктів контролю, прямо зазначених у призначенні приладу.

Діапазон і роздільна здатність

ЕР-331 вимірює опір у діапазоні від 1 мкОм до 100 мОм. Такий діапазон дає змогу аналізувати як дуже низькі мікроомні значення, так і опори в міліомній області. Максимальна роздільна здатність становить 0,1 мкОм, тому показання приладу можуть відображати невеликі зміни вимірюваного опору в нижній частині діапазону.

Для практичного вибору мікроомметра важливо співвідносити робочий діапазон приладу з очікуваними значеннями опору об’єкта. ЕР-331 розрахований саме на низькоомні вимірювання, тому його доцільно розглядати тоді, коли контрольований параметр знаходиться в межах від одиниць мікроомів до сотень міліомів. Якщо головне завдання — вимірювати перехідний опір контактів комутаційної апаратури, заявлені характеристики приладу безпосередньо відповідають такому типу робіт.

Основна похибка вимірювання

Для ЕР-331 у технічних даних наведено окремі значення основної похибки для різних частин діапазону. Для області 1 мкОм–100 мкОм зазначено ±(1%Rx + 10 ЕМР), а для області 1 мОм–100 мОм — ±(0,3%Rx + 2 ЕМР). Технічне позначення ЕМР збережено відповідно до вихідних характеристик приладу.

Під час оцінювання результатів вимірювання слід враховувати не лише відображене значення, а й нормовану для відповідного діапазону похибку. Це особливо важливо під час порівняння близьких значень опору та контролю малих змін у контактних з’єднаннях.

Автономне живлення від вбудованого акумулятора

Мікроомметр ЕР-331 має вбудований акумулятор 6 В / 3,2 А. Автономне живлення дозволяє використовувати прилад без постійного підключення до зовнішньої мережі живлення. Це важлива практична особливість для переносного вимірювального обладнання, яке може застосовуватися безпосередньо біля об’єкта контролю.

За технічними даними, кількість вимірювань до розряду акумулятора становить не менше 1500. Отже, ЕР-331 розрахований на значний обсяг автономної роботи між заряджаннями за передбачених умов експлуатації. Для користувача це означає меншу залежність від доступності мережевого живлення під час проведення серії вимірювань.

Переносне виконання

Габаритні розміри мікроомметра становлять 240 × 130 × 105 мм, а маса без з’єднувальних проводів — 1,5 кг. Таке виконання дозволяє переносити прилад між об’єктами вимірювання та використовувати його там, де стаціонарне лабораторне обладнання є менш зручним. Вбудований акумулятор додатково підтримує автономний формат роботи.

Поєднання компактного корпусу, маси 1,5 кг і живлення від акумулятора робить ЕР-331 практичним варіантом для регулярних вимірювань малих опорів. При цьому модель зберігає вимірювальний струм 10 А, тобто переносне виконання не змінює її основного призначення як спеціалізованого мікроомметра постійного струму.

Технічні характеристики ЕР-331

Комплект постачання

До комплекту постачання ЕР-331 входять мікроомметр, комплект затискачів, з’єднувальні проводи та керівництво з експлуатації. Наявність затискачів і проводів у штатному комплекті означає, що основні з’єднувальні елементи, заявлені для роботи з приладом, постачаються разом із мікроомметром. Перед початком експлуатації слід ознайомитися з керівництвом і дотримуватися передбаченого порядку підключення та проведення вимірювань.

Коли варто обрати ЕР-331

ЕР-331 доцільно розглядати, якщо потрібен спеціалізований мікроомметр для вимірювання малих опорів із тестовим струмом 10 А. Його основна сфера застосування — контроль перехідного опору автоматичних вимикачів, роз’єднувачів та інших подібних об’єктів. Прилад працює саме в тому діапазоні, де значення опору надто малі для багатьох універсальних вимірювачів.

Модель поєднує діапазон 1 мкОм–100 мОм, роздільну здатність 0,1 мкОм, автономне акумуляторне живлення та переносні габарити. За один заряд акумулятора заявлено не менше 1500 вимірювань. Це дозволяє використовувати прилад для серійного контролю без постійної прив’язки до джерела мережевого живлення.

Під час вибору конкретної моделі мікроомметра варто орієнтуватися насамперед на потрібний діапазон опору, необхідну роздільну здатність, величину тестового струму та формат живлення. Для ЕР-331 ці параметри становлять відповідно 1 мкОм–100 мОм, 0,1 мкОм, 10 А та живлення від вбудованого акумулятора.

Мікроомметр ЕР-331 для контролю малих опорів

Мікроомметр постійного струму ЕР-331 — спеціалізований прилад для тих випадків, коли головним завданням є вимірювання малих і перехідних опорів. Він забезпечує роботу з опорами від 1 мкОм до 100 мОм, має максимальну роздільну здатність 0,1 мкОм і використовує вимірювальний струм 10 А. Вбудований акумулятор 6 В / 3,2 А забезпечує автономність, а заявлений ресурс становить щонайменше 1500 вимірювань до розряду.

Завдяки масі 1,5 кг без з’єднувальних проводів і габаритам 240 × 130 × 105 мм прилад зручно переносити між місцями проведення вимірювань. У комплекті постачаються затискачі, з’єднувальні проводи та керівництво з експлуатації. Якщо для ваших завдань потрібен мікроомметр 10 А для перевірки перехідного опору автоматичних вимикачів, роз’єднувачів та інших низькоомних з’єднань, характеристики ЕР-331 дозволяють використовувати його в межах заявленого діапазону 1 мкОм–100 мОм.
