Магазин навантажень МР 3025 100 В, 80,42 ВА

МР 3025 100 В, 80,42 ВА — магазин навантажень, призначений для використання під час повірки трансформаторів напруги зі вторинною обмоткою номінальною напругою 100 В. Прилад застосовується як навантажувальний пристрій відповідно до ГОСТ 8.216-88 «Трансформатори напруги. Методика повірки». За своїми параметрами ця модифікація МР 3025 замінює навантажувальний пристрій Р5054/2, також відомий як магазин провідностей Р5054/2.

Номінальна напруга змінного струму, що подається на магазин МР 3025, становить 100 В, а сумарна повна потужність навантаження — 80,42 ВА. Конструкція містить сім окремих секцій із номінальною потужністю 1,25; 1,67; 2,5; 5; 10; 20 і 40 ВА. Секції можна вмикати в будь-якому наборі, формуючи необхідне навантаження для конкретного етапу перевірки.

Призначення МР 3025

Основне призначення МР 3025 — створення нормованого навантаження під час повірки трансформаторів напруги. Прилад підключають до вторинної обмотки трансформатора з номінальною напругою 100 В і використовують для формування необхідної повної потужності навантаження. Наявність семи секцій дає змогу послідовно підключати окремі ступені або комбінувати їх між собою залежно від потрібного режиму.

Магазин навантажень МР 3025 може використовуватися в метрологічних та електротехнічних лабораторіях, а також в інших умовах, де виконується повірка трансформаторів напруги за зазначеною методикою. Прилад орієнтований на роботу з вторинною напругою 100 В і має сумарну повну потужність 80,42 ВА.

Секції навантаження та принцип роботи

У МР 3025 передбачено сім перемикальних секцій. Їх номінальні значення повної потужності становлять 1,25; 1,67; 2,5; 5; 10; 20 і 40 ВА. Підключення секцій до вхідних затискачів виконується відповідними тумблерами, розташованими на лицьовій панелі. Така конструкція дозволяє вмикати потрібні ступені навантаження окремо або одночасно.

Сума номінальних потужностей усіх семи секцій дорівнює 80,42 ВА. Це значення відповідає сумарній повній потужності модифікації МР 3025 100 В 80,42 ВА. Номінальне значення коефіцієнта потужності магазину опорів та індуктивностей МР 3025 становить cos = 0,8.

Основні технічні характеристики

Метрологічні характеристики магазину навантажень МР 3025

Межі допустимого значення основної приведеної похибки комплексного опору кожного ступеня магазину, а також сумарного значення при одночасному ввімкненні всіх ступенів не перевищують 4 % від номінального значення ввімкненого навантаження. Межі допустимого значення додаткової приведеної похибки комплексного опору кожного ступеня і сумарного значення також не перевищують 4 % при зміні температури від нормальної до нижнього або верхнього значення робочого діапазону температур.

Похибка та робочий температурний діапазон

Для кожного ступеня МР 3025 нормуються параметри комплексного опору. Основна приведена похибка не повинна перевищувати 4 % від номінального значення ввімкненого навантаження. Таке саме граничне значення 4 % встановлено для додаткової приведеної похибки при зміні температури в межах робочого діапазону.

Робочий температурний діапазон приладу становить від 10 °C до 35 °C. Габаритні розміри корпусу — 240×280×90 мм, маса — 3,5 кг. Ці параметри слід враховувати під час організації робочого місця та розміщення навантажувального магазину в лабораторії.

Підключення та вимоги електробезпеки

За вимогами безпеки магазин МР 3025 належить до класу 1 за ГОСТ Р 51350-99. Під час роботи затискач заземлення необхідно підключати до захисного провідника. Підключення вторинної обмотки трансформатора напруги до магазину має виконуватися гнучкими багатожильними ізольованими проводами перерізом не менше 0,75 мм² із наконечниками.

Під час проведення повірки трансформаторів напруги із застосуванням МР 3025 як навантажувального пристрою необхідно дотримуватися вимог ГОСТ 12.1.019-79 і ГОСТ 12.3.019-80, а також вимог правил технічної експлуатації та безпеки електроустановок, зазначених у документації до приладу.

МР 3025 як заміна Р5054/2

Модифікація МР 3025 100 В 80,42 ВА за своїми параметрами замінює навантажувальний пристрій Р5054/2 — магазин провідностей Р5054/2. Це важлива характеристика для лабораторій і підприємств, де необхідно замінити або оновити обладнання, що раніше використовувалося для створення навантаження під час повірки трансформаторів напруги.

При виборі конкретної модифікації МР 3025 необхідно враховувати номінальну напругу, необхідну сумарну потужність і конфігурацію секцій. Для версії, описаної на цій сторінці, ці параметри становлять відповідно 100 В, 80,42 ВА та сім секцій із номіналами 1,25; 1,67; 2,5; 5; 10; 20 і 40 ВА.

Інші модифікації МР 3025

Крім МР 3025 100 В 80,42 ВА, доступні до замовлення інші модифікації навантажувальних пристроїв МР 3025. Серед них — магазин навантажень з номінальною напругою 57,7 В і сімома секціями 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА із сумарною потужністю 80,42 ВА.

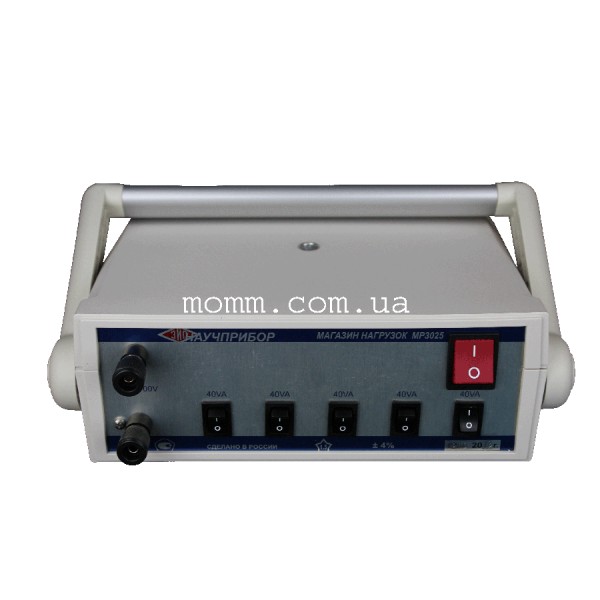

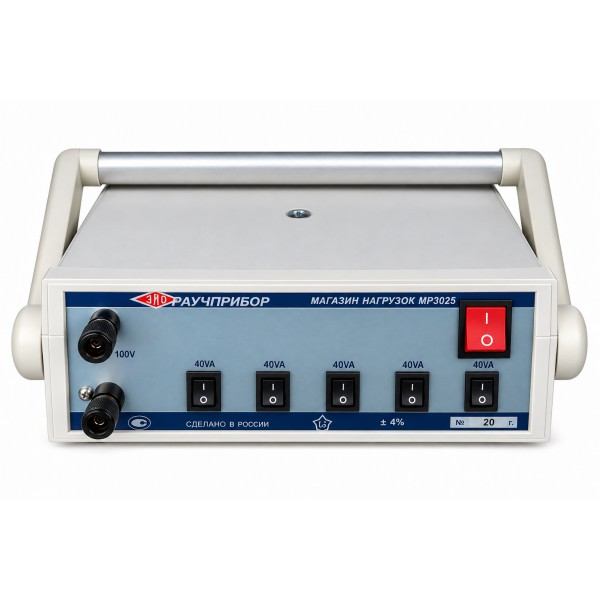

Також передбачено магазин індуктивностей МР 3025 з номінальною напругою 100 В, п'ятьма секціями по 40 ВА та сумарною потужністю 200 ВА, а також магазин опорів МР 3025 з номінальною напругою 57,7 В, п'ятьма секціями по 40 ВА і сумарною потужністю 200 ВА.

Як використовуються ступені навантаження

Кожна з семи секцій МР 3025 має власне номінальне значення повної потужності. Оператор обирає необхідні ступені тумблерами на лицьовій панелі, після чого вибрані секції підключаються до вхідних затискачів. Якщо потрібно отримати більше навантаження, можна одночасно ввімкнути кілька секцій. При ввімкненні всіх ступенів сумарне значення становить 80,42 ВА.

Такий принцип побудови магазину дає можливість працювати не з одним фіксованим значенням, а з набором нормованих ступенів. Найменша секція має потужність 1,25 ВА, найбільша — 40 ВА. Інші доступні ступені — 1,67; 2,5; 5; 10 і 20 ВА. Для кожного з них у технічних характеристиках задані значення активного опору та індуктивності навантаження, а також допустимі відхилення.

Що врахувати під час вибору

Під час вибору саме цієї версії МР 3025 ключовими параметрами є номінальна напруга 100 В і сумарна повна потужність 80,42 ВА. Якщо для повірочної схеми потрібні інші значення, слід врахувати наявність інших модифікацій МР 3025: варіанта на 57,7 В із сумарною потужністю 80,42 ВА, магазину індуктивностей на 100 В потужністю 200 ВА та магазину опорів на 57,7 В потужністю 200 ВА.

Також необхідно враховувати робочий температурний діапазон від 10 °C до 35 °C, масу 3,5 кг і габарити 240×280×90 мм. Для безпечного підключення потрібне захисне заземлення, а вторинну обмотку трансформатора слід підключати гнучкими багатожильними ізольованими проводами перерізом не менше 0,75 мм² із наконечниками.

Купити магазин навантажень МР 3025 100 В 80,42 ВА в Україні

МР 3025 100 В 80,42 ВА призначений для спеціалізованих вимірювальних і метрологічних робіт, пов'язаних із повіркою трансформаторів напруги. Під час вибору приладу важливо перевірити відповідність потрібній вторинній напрузі 100 В, сумарній потужності 80,42 ВА та необхідному набору ступенів навантаження.

Якщо потрібен магазин навантажень МР 3025 для заміни Р5054/2 або для використання у складі повірочного обладнання, ця модифікація забезпечує сім перемикальних секцій, нормовані метрологічні параметри та роботу в температурному діапазоні від 10 °C до 35 °C. Перед підключенням і експлуатацією необхідно дотримуватися вимог електробезпеки та правил роботи з електроустановками.
