Комплект налагоджувальника КН-1 для перевірки параметрів вимикачів

КН-1 знято з виробництва. Заміна — комплект налагоджувальника КН-2020.

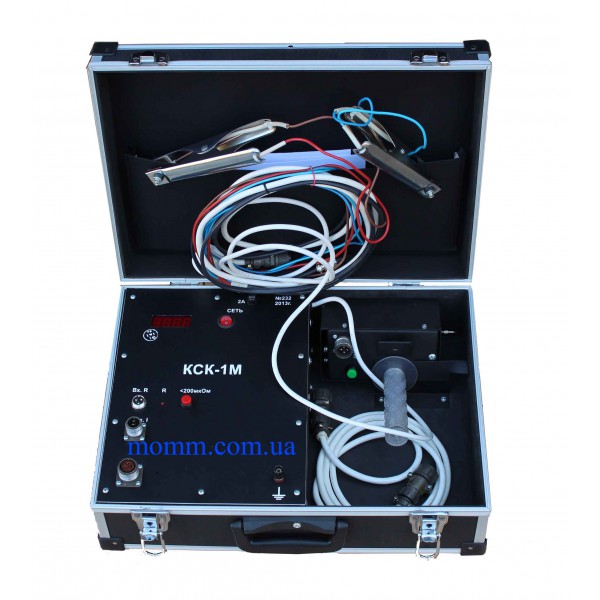

Комплект налагоджувальника КН-1 призначений для вимірювання перехідного опору вимикачів і визначення часу їх спрацьовування. Конструктивно він об’єднує два прилади: мікроомметр КСК та віброграф. Мікроомметр використовується для вимірювання електричного опору, а віброграф — для вимірювання й реєстрації швидкісних і часових характеристик на паперовій стрічці.

Поєднання двох вимірювальних засобів дає змогу перевіряти різні параметри вимикача в межах одного комплекту. Результати вимірювання опору характеризують електричний опір контактного кола, а запис вібрографа використовується під час оцінювання швидкісних і часових характеристик. Кожен прилад має власні технічні параметри та умови роботи.

Мікроомметр КСК призначений для вимірювання опору постійному струму вимикачів 10–110 кВ. Для вібрографа в описі зазначено застосування з вимикачами 10 кВ, 35 кВ і 100 кВ. Відповідність комплекту конкретному вимикачу потрібно визначати за технічною документацією та вимогами до запланованих вимірювань.

Основні завдання комплекту КН-1

КН-1 використовують під час налагодження та перевірки вимикачів, коли необхідно визначити перехідний опір і параметри спрацьовування. Комплект дає змогу окремо виконувати електричні вимірювання та реєструвати характеристики роботи механізму. Це важливо для послідовного оцінювання різних сторін роботи комутаційного апарата.

• Вимірювання перехідного опору вимикачів.
• Вимірювання опору постійному струму за допомогою мікроомметра КСК.
• Визначення часу спрацьовування вимикачів.
• Вимірювання та реєстрація швидкісних характеристик.
• Реєстрація часових характеристик на паперовій стрічці.

Під час перевірки необхідно розрізняти результати, отримані мікроомметром і вібрографом. Значення опору та часові характеристики описують різні параметри, тому їх оцінюють відповідно до документації на вимикач. Саме поєднання цих вимірювань визначає призначення КН-1 як комплекту налагоджувальника.

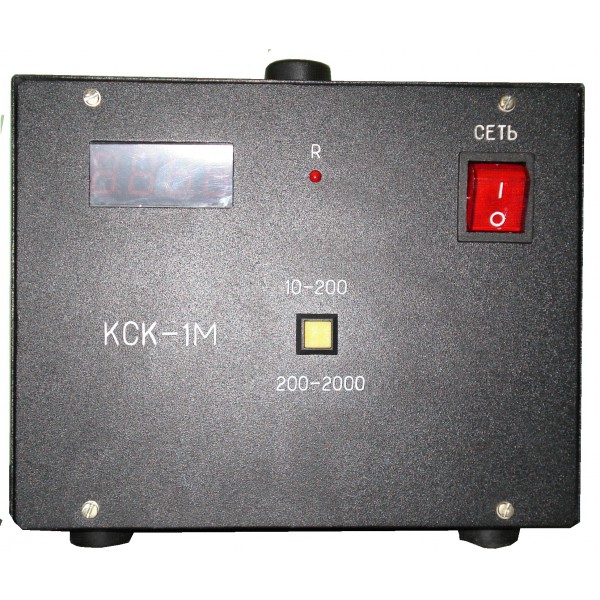

Мікроомметр КСК для вимірювання опору контактів

До складу КН-1 входить мікроомметр КСК, призначений для вимірювання опору постійному струму вимикачів класів напруги 10–110 кВ. Заявлений діапазон вимірюваних опорів становить 10–1999 мкОм. Прилад орієнтований на малі значення опору, які виражаються в мікроомах.

Випробувальний струм мікроомметра становить 10 А. Цей параметр потрібно враховувати під час зіставлення можливостей приладу з вимогами до перевірки конкретного вимикача. Клас напруги вимикача, вимірюваний опір і випробувальний струм є різними характеристиками та мають розглядатися окремо.

Для двох ділянок діапазону наведено різні значення точності. У піддіапазоні 200–2000 мкОм точність становить 1,5%, а в піддіапазоні 10–200 мкОм — 2,5%. Під час оцінювання результату слід використовувати характеристику, що відповідає потрібному піддіапазону, та враховувати положення інструкції з експлуатації.

Технічні характеристики мікроомметра

• Прилад у складі комплекту: мікроомметр КСК.
• Призначення: вимірювання опору постійному струму вимикачів 10–110 кВ.
• Загальний діапазон вимірюваних опорів: 10–1999 мкОм.
• Випробувальний струм: 10 А.
• Піддіапазон 200–2000 мкОм: точність 1,5%.
• Піддіапазон 10–200 мкОм: точність 2,5%.
• Живлення: 220 В.
• Маса: 6,5 кг.
• Габаритні розміри: 155 × 195 × 225 мм.
• Робоча температура: 0–40 °C.

Зазначені маса 6,5 кг і розміри 155 × 195 × 225 мм належать до мікроомметра. Їх слід враховувати під час розміщення приладу на робочому місці. Для роботи необхідне живлення 220 В, а температура навколишнього середовища має перебувати в межах від 0 до 40 °C.

Верхня межа загального діапазону та межа піддіапазону точності в наведених характеристиках відрізняються: 1999 і 2000 мкОм відповідно. Якщо вимірювання плануються поблизу цих значень, робочі межі та порядок застосування характеристики точності потрібно уточнити за технічним описом конкретного приладу.

Віброграф для реєстрації характеристик вимикачів

Віброграф із комплекту КН-1 призначений для вимірювання та реєстрації швидкісних і часових характеристик вимикачів. Запис виконується на паперовій стрічці за допомогою записувального вузла. Для цього приладу зазначено застосування з вимикачами 10 кВ, 35 кВ і 100 кВ.

Паперова реєстрація дає змогу отримати графічний запис для подальшого розгляду. Такий запис відрізняється від числового результату вимірювання опору: він використовується для роботи з характеристиками процесу спрацьовування. Порядок отримання та опрацювання запису визначається інструкцією з експлуатації.

Амплітуда коливань записувального вузла вібрографа становить 10 мм. Ця характеристика стосується саме вузла запису. Її не слід ототожнювати з ходом контактів вимикача, діапазоном вимірювання переміщення чи іншими параметрами перевірюваного механізму.

Технічні характеристики вібрографа

• Призначення: вимірювання та реєстрація швидкісних і часових характеристик вимикачів.
• Зазначені класи напруги вимикачів: 10 кВ, 35 кВ, 100 кВ.
• Носій запису: паперова стрічка.
• Спосіб реєстрації: за допомогою записувального вузла.
• Амплітуда коливань записувального вузла: 10 мм.
• Режим роботи: 1 хвилина роботи, 1 хвилина паузи.
• Живлення: 12 В, 50 Гц.

Віброграф має повторюваний режим роботи з чергуванням робочого інтервалу та паузи. Після 1 хвилини роботи передбачена пауза тривалістю 1 хвилина. Цю особливість потрібно враховувати під час планування послідовних перевірок і реєстрації характеристик.

Для живлення вібрографа зазначено напругу 12 В і частоту 50 Гц. Ці параметри відрізняються від живлення мікроомметра КСК, для якого вказано 220 В. Підготовку кожного приладу до роботи виконують відповідно до його характеристик і схеми підключення в експлуатаційній документації.

Що врахувати під час роботи з комплектом

Перед використанням КН-1 потрібно визначити, який параметр вимикача необхідно перевірити. Для вимірювання опору застосовується мікроомметр, для реєстрації швидкісних і часових характеристик — віброграф. Вибір приладу та схеми роботи залежить від завдання, а результати оцінюють за вимогами до відповідного вимикача.

Під час підготовки до вимірювання опору важливо зіставити очікуване значення з діапазоном мікроомметра та врахувати випробувальний струм 10 А. Для роботи з вібрографом необхідно врахувати паперовий спосіб реєстрації, параметри живлення та чергування роботи й паузи. Ці характеристики визначають організацію вимірювань.

Комплект супроводжується технічним описом та інструкцією з експлуатації. Саме ці документи використовують для уточнення схем з’єднання, підготовки обладнання й порядку виконання вимірювань. Наведені характеристики допомагають попередньо оцінити можливості КН-1, але не замінюють інструкцію до конкретного приладу.

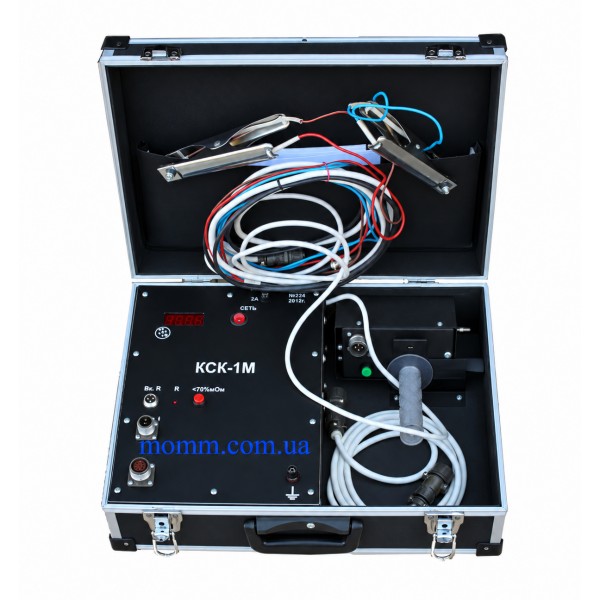

Комплектація КН-1

До складу комплекту налагоджувальника входять прилад для вимірювання опору контактів, віброграф, кабелі, експлуатаційна документація та транспортувальний ящик. Перелік постачання охоплює обидві основні вимірювальні частини комплекту.

• Прилад для вимірювання опору контактів.
• Віброграф.
• Мережевий кабель.
• З’єднувальний кабель.
• Вимірювальний кабель.
• Технічний опис та інструкція з експлуатації.
• Транспортувальний ящик.

Мережевий, з’єднувальний і вимірювальний кабелі виконують різні функції під час підготовки комплекту. Їх підключення визначається схемами в документації. Транспортувальний ящик передбачений для переміщення комплекту, а технічний опис та інструкція містять відомості, необхідні для його експлуатації.

Заміна КН-1 на комплект КН-2020

Виробництво комплекту налагоджувальника КН-1 припинено. Як заміну зазначено комплект налагоджувальника КН-2020. Під час вибору обладнання для нового замовлення доцільно уточнити характеристики та склад постачання саме моделі КН-2020, зіставивши їх зі своїми вимірювальними завданнями.

Наведені на цій сторінці діапазони, точність, випробувальний струм, живлення та комплектація стосуються КН-1. Позначення КН-2020 як заміни саме по собі не означає повної тотожності всіх параметрів, кабелів або способів підключення. Вибір нового комплекту слід робити за його власною технічною документацією.

Якщо потрібен саме КН-1, можливість придбання та склад конкретного комплекту необхідно уточнити перед замовленням. Для підбору заміни варто зазначити тип і клас напруги вимикачів, потрібні вимірювання опору та часових характеристик. Це допоможе зіставити можливості обладнання з фактичним завданням.
