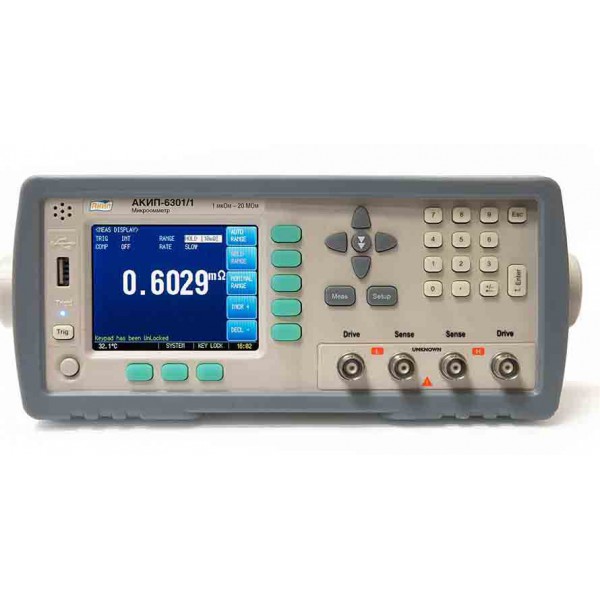

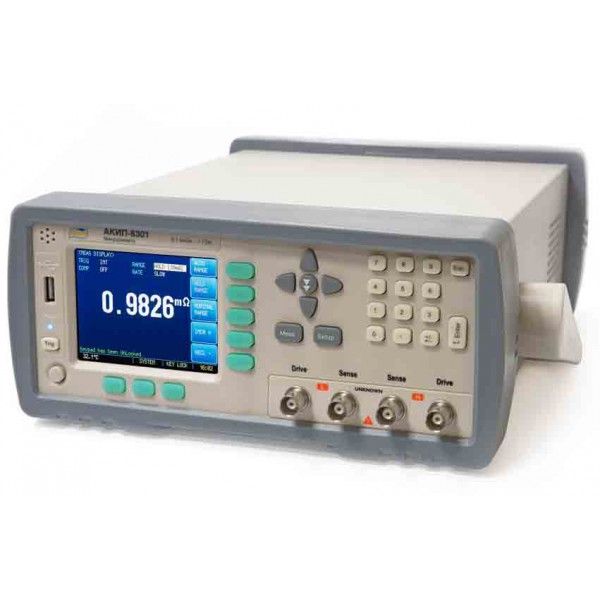

Мікроомметр АКИП-6301/1 — лабораторний цифровий вимірювач опору

АКИП-6301/1 — високоточний лабораторний мікроомметр для вимірювання електричного опору постійному струму в діапазоні від 1 мкОм до 20 МОм. Прилад призначений для завдань, де важливо працювати з дуже малими значеннями опору та контролювати незначні відмінності між вимірюваними об’єктами. Базова похибка становить ±0,05 %, максимальний тестовий струм — до 1 А.

Модель має 5-розрядний дисплей, автоматичний і ручний вибір діапазону, підтримує вимірювання в абсолютних та відносних (%) одиницях. Для точнішої роботи з низькими опорами застосована 4-провідна схема підключення. Також передбачені температурна компенсація, функція компаратора та інтерфейс RS-232 для обміну даними із сумісним зовнішнім обладнанням.

Діапазон вимірювання 1 мкОм…20 МОм

Основне призначення АКИП-6301/1 — точне вимірювання опору постійному струму. Діапазон 1 мкОм…20 МОм дозволяє використовувати один прилад як для контролю надзвичайно малих опорів, так і для вимірювання значно більших значень. Це зручно під час лабораторних перевірок, коли параметри різних об’єктів можуть суттєво відрізнятися.

Для низькоомних вимірювань особливо важливо мінімізувати вплив власного опору проводів і контактів. Саме тому АКИП-6301/1 використовує 4-провідну схему вимірювання. За такого підключення струмові та потенціальні лінії розділені, що зменшує вплив вимірювальних кабелів на результат. Це особливо важливо на мікроомному рівні, де навіть невеликий додатковий опір може помітно впливати на показання.

Точність ±0,05 % і 5-розрядна індикація

Базова похибка мікроомметра становить ±0,05 %. Результати відображаються на 5-розрядному дисплеї, що дає змогу контролювати не тільки абсолютне значення опору, а й невеликі зміни між послідовними вимірюваннями. Максимальна роздільна здатність моделі АКИП-6301/1 становить 1 мкОм.

Поєднання мікроомного рівня вимірювання, малої базової похибки та 4-провідної схеми робить прилад придатним для завдань, у яких можливостей універсального мультиметра недостатньо. АКИП-6301/1 дозволяє отримувати кількісний результат опору з параметрами, орієнтованими на спеціалізований лабораторний контроль.

Тестовий струм до 1 А та швидке вимірювання

Максимальний тестовий струм АКИП-6301/1 становить 1 А. Це важлива характеристика для роботи з малими опорами, оскільки прилад формує вимірювальний сигнал, достатній для стабільного визначення низькоомних значень. Конкретний режим роботи залежить від обраного діапазону.

Максимальна швидкість досягає 140 вимірювань за секунду. Така продуктивність корисна під час повторюваного контролю, коли потрібно швидко отримувати серію показань або послідовно перевіряти однотипні об’єкти. Оператор витрачає менше часу на очікування результату, а сам процес вимірювання стає зручнішим для регулярної лабораторної роботи.

Автоматичний і ручний вибір діапазону

Мікроомметр підтримує автоматичний та ручний вибір діапазону. Автоматичний режим зручний, коли орієнтовне значення опору заздалегідь невідоме: прилад підбирає відповідний діапазон самостійно. Це спрощує перевірку різних об’єктів та скорочує кількість ручних операцій.

Ручний режим корисний для повторюваних вимірювань, коли оператор знає очікуваний рівень опору та хоче працювати в конкретному діапазоні. Такий вибір дає більше контролю над процедурою і зручний під час серійної перевірки елементів з близькими параметрами.

Абсолютні та відносні вимірювання

АКИП-6301/1 підтримує вимірювання в абсолютних і відносних (%) одиницях. Абсолютний режим використовується для прямого визначення опору. Відносний режим допомагає оцінювати відхилення від опорного значення у відсотках, що зручно під час порівняння декількох виробів або контролю зміни параметра відносно заданого рівня.

Такий формат скорочує потребу в додаткових ручних розрахунках. Користувач може одразу бачити не тільки фактичне значення, а й його відносну зміну, що спрощує аналіз результатів у повторюваних вимірювальних процедурах.

Температурна компенсація

Електричний опір провідних матеріалів залежить від температури, тому для точних вимірювань цей фактор може бути суттєвим. АКИП-6301/1 підтримує вимірювання температури навколишнього середовища та введення температурної компенсації. Це допомагає враховувати температурні умови під час контролю опору та підвищує коректність порівняння результатів, отриманих у різний час.

Функція компаратора

У приладі передбачена функція компаратора. Вона дає змогу порівнювати отриманий результат з установленими критеріями та швидше оцінювати відповідність вимірюваного об’єкта заданим параметрам. Це корисно під час повторюваного контролю, коли потрібно не лише зафіксувати числове значення, а й оперативно визначити, чи відповідає воно встановленим межам.

Інтерфейс RS-232

Для обміну даними АКИП-6301/1 оснащений інтерфейсом RS-232. У комплекті постачання є відповідний кабель. Це дозволяє підключати мікроомметр до сумісного зовнішнього обладнання та використовувати його не тільки як автономний вимірювач із відображенням показань на дисплеї, а й як частину лабораторного робочого місця.

Зручність у повторюваних лабораторних вимірюваннях

Функціональність АКИП-6301/1 добре пристосована до ситуацій, коли вимірювання потрібно виконувати багаторазово за однаковою процедурою. Автоматичний вибір діапазону прискорює початкову перевірку, а ручний режим дає змогу зафіксувати потрібний діапазон для однотипних об’єктів. Відносне відображення допомагає швидко бачити відхилення, а компаратор — оцінювати результат за заданим критерієм без постійного ручного зіставлення чисел.

Під час роботи з малими опорами важлива не лише паспортна точність приладу, а й правильна організація самого вимірювання. 4-провідне підключення в АКИП-6301/1 зменшує вплив опору вимірювальних проводів, а температурна компенсація дозволяє враховувати зміну опору, пов’язану з температурою. У сукупності ці функції допомагають отримувати більш зіставні результати під час повторних перевірок.

Лабораторне виконання, 5-розрядна індикація та інтерфейс RS-232 роблять прилад зручним для стаціонарного робочого місця. Користувач може виконувати локальні вимірювання безпосередньо за дисплеєм або передавати дані до сумісного обладнання, якщо цього потребує організація контролю чи подальша обробка результатів.

Основні характеристики АКИП-6301/1

Застосування мікроомметра

АКИП-6301/1 доцільно використовувати там, де потрібен точний кількісний контроль малих опорів: під час лабораторних вимірювань, перевірки контактних з’єднань, провідників, низькоомних резистивних елементів та інших ділянок електричних кіл. Широкий діапазон приладу водночас дозволяє працювати і з більшими значеннями опору.

Модель підходить для стаціонарного лабораторного робочого місця, де важливі повторюваність результатів, ручний або автоматичний вибір діапазону, можливість відносного вимірювання, температурна компенсація та передавання даних через RS-232.

Комплектація

• мікроомметр АКИП-6301/1 — 1 шт.;
• комплект вимірювальних кабелів — 1 шт.;
• мережевий шнур живлення — 1 шт.;
• кабель RS-232 — 1 шт.

АКИП-6301/1 для точного контролю опору

Мікроомметр АКИП-6301/1 поєднує діапазон 1 мкОм…20 МОм, базову похибку ±0,05 %, тестовий струм до 1 А, 4-провідну схему та 5-розрядну індикацію. Автоматичний вибір діапазону спрощує повсякденні вимірювання, а ручний режим залишає оператору необхідний контроль у повторюваних процедурах.

Відносні вимірювання, термокомпенсація та компаратор допомагають швидше аналізувати отримані значення, а RS-232 дає змогу передавати дані до сумісного зовнішнього обладнання. Завдяки цьому АКИП-6301/1 є функціональним лабораторним приладом для фахівців, яким потрібне точне вимірювання опору постійному струму, включно з мікроомним діапазоном.
