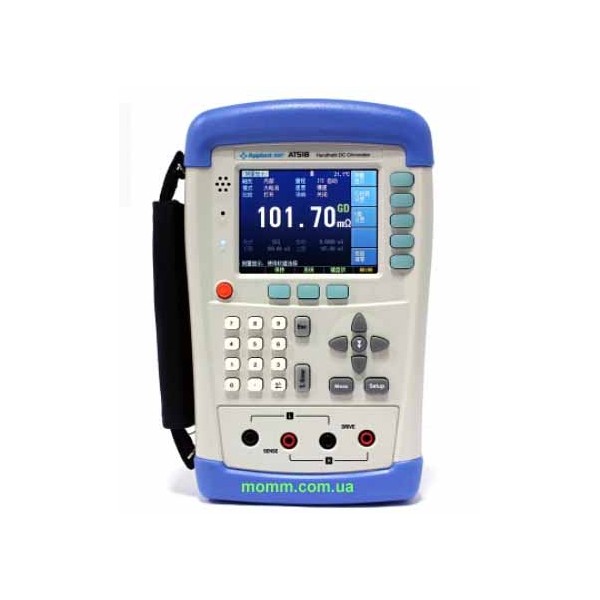

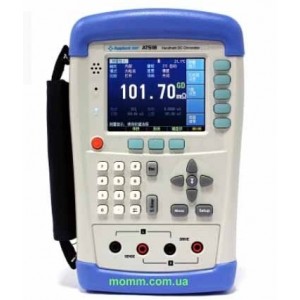

Міліомметр AT518 — портативний вимірювач опору постійного струму

Міліомметр AT518 — переносний високоточний прилад для вимірювання опору постійного струму в широкому діапазоні від 10 мкОм до 20 МОм. Модель побудована на базі 32-бітного ARM-процесора та призначена для роботи з пасивними компонентами, контактними з'єднаннями, обмотками й іншими об'єктами, де важливо визначати як дуже малий, так і значно більший опір. Базова похибка вимірювання становить 0,05%, а максимальне індиковане значення — 20000 відліків.

AT518 поєднує широкий діапазон вимірювань із портативним форматом. Прилад підтримує автоматичний, ручний і номінальний вибір діапазону та має 10 діапазонів вимірювання. Для різних завдань передбачені режими великого та малого вимірювального струму, при цьому максимальний струм джерела сигналу становить менше 1 А. Така конфігурація дає змогу використовувати міліомметр для перевірки резисторів, контактів перемикачів і роз'ємів, котушок реле, трансформаторів, індукторів, електродвигунів, провідників та інших електричних з'єднань.

Широкий діапазон вимірювання опору

Основна особливість AT518 — діапазон від 10 мкОм до 20 МОм. Це дозволяє одному переносному приладу працювати з низькоомними з'єднаннями та компонентами, а також з об'єктами зі значно більшим опором. Під час вимірювань можна вибрати один із трьох варіантів роботи з діапазоном: автоматичний, ручний або номінальний. Автоматичний режим спрощує повсякденні вимірювання, а ручний та номінальний режими дають оператору більше контролю над процедурою перевірки.

Для кожного діапазону передбачене коригування нуля короткозамкненого кола. Вимірювальне підключення реалізоване через чотири екрановані клеми: дві використовуються для перевірки, ще дві — для подачі сигналу. Також передбачене зовнішнє екрановане заземлення. Така схема підключення відповідає завданням точного вимірювання малих опорів і зручна під час роботи з контактами, провідниками, обмотками та іншими низькоомними об'єктами.

Три швидкості вимірювання

Міліомметр AT518 підтримує три частоти вибірки: 30, 15 або 3 вимірювання за секунду. Це дає можливість адаптувати роботу приладу до конкретного завдання. Для швидкого контролю можна використовувати режим 30 вимірювань за секунду, а для інших сценаріїв доступні швидкості 15 і 3 вимірювання за секунду. Заявлена похибка 0,05% забезпечується, зокрема, за частоти вибірки 15 разів за секунду.

Результати можуть оцінюватися за методами порівняння ABS, PER та SEQ. Вбудований компаратор підтримує запис результатів сортування та відображення статусів GD/NG. Це корисно, коли потрібно не лише отримати числове значення опору, а й швидко зіставити результат із заданими критеріями під час послідовної перевірки однотипних компонентів або з'єднань.

Внутрішній, ручний і дистанційний запуск

AT518 підтримує три способи запуску вимірювання: внутрішній, ручний і дистанційний. Завдяки цьому прилад можна використовувати як автономно під час виїзних або локальних перевірок, так і на робочому місці, де потрібне керування вимірюванням через зовнішню систему.

Для обміну даними передбачений вбудований інтерфейс Mini-USB (VCP). Через нього можна організувати дистанційне керування, реєстрацію та подальший аналіз результатів. Прилад також підтримує набір команд SCPI, що розширює можливості інтеграції у вимірювальні процедури та автоматизовані робочі сценарії.

Компенсація температури та контроль результатів

У AT518 реалізована температурна компенсація. У характеристиках зазначено діапазон вимірювання температури від 0 до 80 °C та похибку 0,2 °C. Ця функція доповнює можливості приладу під час вимірювання опору в умовах, де температура об'єкта або навколишнього середовища може бути важливим параметром контролю.

Оператору доступні функція утримання даних, блокування клавіатури, регулювання підсвічування та автоматичне вимкнення живлення. Інтерфейс приладу підтримує англійську та китайську мови. Результати відображаються на кольоровому TFT-дисплеї з 16 млн кольорів, що полегшує роботу з показаннями та налаштуваннями приладу.

Для яких вимірювань підходить AT518

Міліомметр постійного струму AT518 може застосовуватися для перевірки резисторів різних номіналів, опору контактів перемикачів, контактів роз'ємів, котушок реле та контактного опору. Прилад також призначений для вимірювання опору трансформаторів, індукторів, електродвигунів і проводів зі зварними контактами.

Окремо зазначена можливість контролю опору металевих заклепкових з'єднань в автомобілях, човнах і літаках, а також доріжок друкованих плат і перевірки розривів. Завдяки портативному виконанню AT518 можна використовувати там, де потрібне вимірювання без прив'язки до стаціонарного лабораторного приладу.

Автономне живлення та портативний формат

Прилад оснащений перезаряджуваним літієвим акумулятором 8,4 В ємністю 2200 мА·год. Заявлений час автономної роботи становить не менше 8 годин, а максимальний час безперервного заряджання — 300 хвилин. Для живлення та заряджання використовується адаптер ATL909 з входом 100–240 В, 50/60 Гц, 0,35 А та виходом 9 В, 1 А постійного струму.

Габаритні розміри AT518 становлять 130,23 × 210,76 × 37,88 мм, маса — 650 г. Такі параметри роблять прилад придатним для перенесення між робочими місцями, використання під час обслуговування обладнання та проведення вимірювань безпосередньо біля об'єкта контролю.

Технічні характеристики міліомметра AT518

Загальні характеристики

Інформація для замовлення

Функціональні можливості AT518

Поєднання десяти діапазонів, трьох швидкостей вибірки, компаратора та режимів ABS, PER і SEQ робить AT518 зручним не лише для одиничних вимірювань, а й для повторюваного контролю. Оператор може налаштувати спосіб запуску, вибір діапазону та режим вимірювального струму відповідно до конкретного об'єкта. Функція утримання даних допомагає зафіксувати поточний результат на екрані, а блокування клавіатури дає змогу уникнути випадкової зміни налаштувань під час роботи.

Наявність Mini-USB та підтримка SCPI особливо важливі в завданнях, де результати потрібно передавати на комп'ютер, реєструвати або аналізувати. У переліку приладдя зазначено кабель Mini-USB ATL105 і програму реєстрації даних ATS518, тому AT518 можна використовувати не лише як автономний ручний міліомметр, а й як частину робочого вимірювального процесу з обробкою даних.

Міліомметр AT518 для професійних вимірювальних завдань

AT518 орієнтований на завдання, де потрібне точне вимірювання опору постійного струму в дуже широкому діапазоні. В одному корпусі поєднані вимірювання від мікроомного рівня до 20 МОм, базова похибка 0,05%, чотириклемне підключення, температурна компенсація, компаратор, дистанційний запуск та цифровий інтерфейс. Завдяки цьому прилад може бути корисним під час перевірки електричних компонентів, контактних з'єднань, обмоток, проводів і друкованих плат.

Якщо потрібен портативний міліомметр для вимірювання малих опорів із можливістю реєстрації результатів і підключення до комп'ютера, AT518 пропонує відповідний набір функцій без переходу до стаціонарного формату. Акумуляторне живлення, робота не менше 8 годин і кейс для перенесення в переліку приладдя доповнюють можливості моделі для виїзних та сервісних вимірювань.
