Переносний цифровий мікроомметр CV-50

CV-50 — переносний цифровий мікроомметр для вимірювання малих значень електричного опору з тестовим струмом до 50 А. Прилад розрахований на роботу безпосередньо на об'єктах, де потрібно контролювати опір контактних з'єднань, комутаційної апаратури, шин та інших елементів електрообладнання. Завдяки трьом значенням тестового струму — 500 мА, 5 А і 50 А — мікроомметр можна використовувати для вимірювань у широкому діапазоні опору від 1 мкОм до 10 кОм.

Модель CV-50 орієнтована на виїзні та виробничі вимірювання. Вбудовані акумулятори дають змогу працювати автономно, а за потреби прилад може живитися через адаптер від мережі. Таке виконання зручне для обслуговування електроустановок на підстанціях, у електроцехах АЕС і ТЕЦ, а також на металургійних та машинобудівних підприємствах.

Призначення мікроомметра CV-50

Основне завдання CV-50 — точне вимірювання низького електричного опору. Прилад застосовують під час контролю вимикачів, шин і роз'єднувачів, тобто обладнання, для якого важливо оцінювати стан струмопровідних контактів та з'єднань. Вимірювання малих опорів дає змогу отримувати числове значення параметра та використовувати його під час технічного контролю, обслуговування або перевірки електрообладнання.

Мікроомметр може працювати не лише з активними об'єктами, а й з об'єктами, що містять індуктивність. У такому разі час виконання вимірювання може збільшуватися. Цю особливість варто враховувати під час роботи з відповідним обладнанням і планування вимірювальних операцій.

Тестовий струм до 50 А

CV-50 підтримує три значення тестового струму: 500 мА, 5 А та 50 А. Наявність кількох режимів дає змогу підбирати тестовий струм відповідно до конкретного вимірювального завдання. Максимальний струм 50 А є однією з ключових характеристик моделі та робить прилад придатним для вимірювання дуже малих опорів у силових електричних колах і контактних з'єднаннях.

Діапазон вимірювання опору становить від 1 мкОм до 10 кОм. Таким чином, один прилад охоплює як мікроомний діапазон, характерний для контактів та струмопровідних з'єднань, так і значно вищі значення опору. Заявлена похибка вимірювання становить 0,3 %.

Переносне виконання та автономне живлення

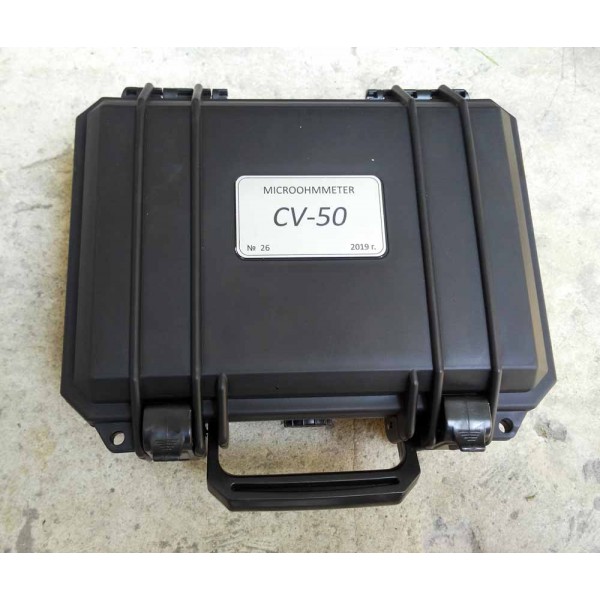

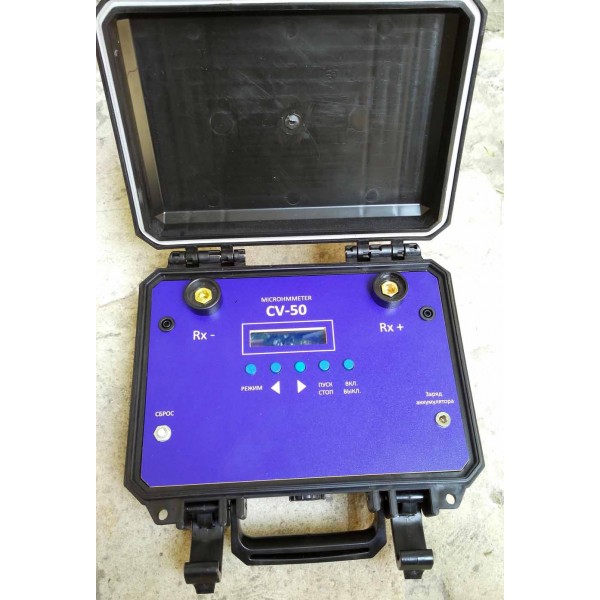

CV-50 виконаний як переносний вимірювальний прилад. Розміри вимірювального блока становлять 28 × 24 × 13 см, маса — 3,7 кг. Таке конструктивне виконання дає змогу використовувати мікроомметр не лише в стаціонарних умовах, а й безпосередньо на місці встановлення обладнання.

Живлення може здійснюватися через мережевий адаптер або від двох вбудованих акумуляторів 6 В ємністю 3200 мА·год кожен. Акумуляторне живлення особливо важливе для робіт на об'єктах, де немає зручного доступу до мережевої розетки або необхідно вільно переміщуватися між точками вимірювання.

Робочий температурний діапазон приладу — від 0 до +50 °C. Це дозволяє використовувати CV-50 у виробничих, лабораторних і виїзних умовах у межах зазначених для приладу температур.

Де застосовують CV-50

Мікроомметр CV-50 призначений насамперед для підприємств і служб, які виконують контроль та обслуговування електрообладнання. Для приладу передбачене застосування на підстанціях обленерго, в електроцехах атомних і теплових електростанцій, а також на металургійних та машинобудівних підприємствах.

Вимірювання контактного опору

Контроль малого опору особливо актуальний для струмопровідних контактів та з'єднань, де абсолютні значення можуть бути дуже низькими. CV-50 забезпечує вимірювання від 1 мкОм і дозволяє виконувати такі задачі за допомогою окремого спеціалізованого приладу. Тестовий струм до 50 А дає можливість працювати з об'єктами, для яких вимірювання малих опорів є основною задачею.

Робота з об'єктами, що мають індуктивність

Передбачена можливість вимірювання об'єктів, які містять індуктивність. При роботі з такими об'єктами вимірювання може тривати довше. Це важлива практична характеристика для фахівців, яким потрібно контролювати опір не лише простих резистивних елементів, а й обладнання з індуктивною складовою.

Ключові особливості CV-50

• три значення тестового струму: 500 мА, 5 А та 50 А;
• діапазон вимірювання: від 1 мкОм до 10 кОм;
• похибка вимірювання: 0,3 %;
• автономне живлення: два вбудовані акумулятори 6 В, 3200 мА·год;
• можливість мережевого живлення: через адаптер;
• переносне виконання: вимірювальний блок масою 3,7 кг;
• робоча температура: від 0 до +50 °C;
• робота з індуктивними об'єктами: вимірювання можливе, але може потребувати більше часу;
• вимірювальні проводи в базовому комплекті: два проводи із затискачами типу «крокодил» довжиною 5 м.

Технічні характеристики мікроомметра CV-50

Комплектація

• мікроомметр CV-50 — 1 шт.;

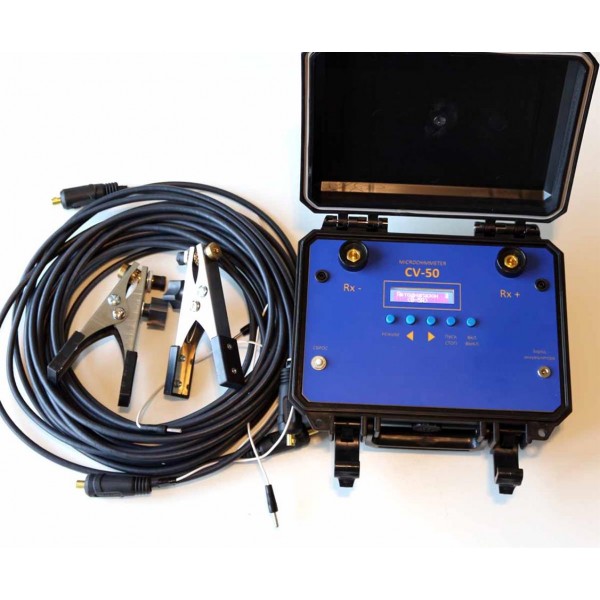

• вимірювальні проводи із затискачами типу «крокодил», довжина 5 м — 2 шт.;
• сумка для перенесення проводів — 1 шт.;
• вбудовані акумулятори — 2 шт.;
• керівництво з експлуатації — 1 шт.;
• сертифікат калібрування — 1 шт., надається за додаткову вартість.

Що врахувати під час вибору

Перед придбанням мікроомметра доцільно зіставити параметри CV-50 із вимогами конкретної вимірювальної задачі. Основними характеристиками моделі є максимальний тестовий струм 50 А, нижня межа вимірювання 1 мкОм, верхня межа 10 кОм і похибка 0,3 %. Якщо важлива автономність, модель має два вбудовані акумулятори 6 В, 3200 мА·год, а для стаціонарної роботи передбачене живлення через адаптер від мережі.

Також потрібно враховувати габарити та масу приладу. Вимірювальний блок має розміри 28 × 24 × 13 см і важить 3,7 кг. Для підключення до об'єкта в комплекті передбачені два вимірювальні проводи довжиною 5 м із затискачами типу «крокодил».

Якщо планується вимірювати обладнання з індуктивністю, CV-50 підтримує таку можливість, однак час вимірювання може збільшитися. Якщо ж у робочому процесі необхідне передавання результатів на комп'ютер, слід врахувати, що інтерфейс з ПК у цієї моделі відсутній.

CV-50 для професійних вимірювань малого опору

Переносний мікроомметр CV-50 поєднує діапазон вимірювання від 1 мкОм до 10 кОм, три рівні тестового струму до 50 А та автономне акумуляторне живлення. Він призначений для вимірювання опору вимикачів, шин, роз'єднувачів та інших об'єктів, де необхідно контролювати низькі значення електричного опору.

CV-50 постачається як готовий вимірювальний комплект із вбудованими акумуляторами та керівництвом з експлуатації. Сертифікат калібрування доступний за додаткову вартість. Також для цього мікроомметра передбачена можливість експорту в інші країни.
