Вимірювач опору обмоток трансформаторів СОТ-10 B

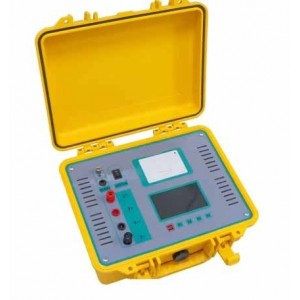

Вимірювач опору обмоток трансформаторів СОТ-10 B — спеціалізований омметр для швидкого та точного вимірювання електричного опору обмоток трансформаторів. Прилад призначений для роботи з трансформаторами потужністю до 8000 кВА та поєднує широкий діапазон вимірювань, вихідний струм до 10 А, автоматизоване керування й вбудоване акумуляторне живлення.

СОТ-10 B розроблений для завдань, де необхідно визначати як дуже малі значення опору, так і опір у десятки омів або кілоомів. Для цього передбачено кілька рівнів вимірювального струму та відповідні їм діапазони. Залежно від значення опору прилад може працювати зі струмом 10 А, 5 А, 1 А, 300 мА, 100 мА або менше 5 мА. Також передбачено автоматичний режим вибору.

Використання різних рівнів вихідного струму дозволяє одному приладу охоплювати широкий спектр значень опору. На найнижчих опорах застосовується струм до 10 А, а для вимірювань у діапазоні десятків омів і кілоомів використовується значно менший струм. Такий принцип роботи робить омметр СОТ-10 B спеціалізованим рішенням саме для вимірювання опору обмоток трансформаторів.

Особливості вимірювача СОТ-10 B

В основі приладу використовується технологія електроживлення, орієнтована на компактність конструкції, невелику масу, отримання великого вихідного струму, стабільну відтворюваність результатів та захист від перешкод. У конструкції також реалізовані функції захисту, необхідні під час виконання вимірювань.

Керування омметром здійснюється за допомогою високошвидкісного мікроконтролера. Завдяки високому рівню автоматизації оператору не потрібно виконувати значну кількість додаткових ручних операцій під час стандартного циклу вимірювання. Прилад підтримує автоматичне розряджання після вимірювання та аварійну сигналізацію, пов’язану з процесом розряджання.

Ці функції особливо важливі під час роботи з трансформаторними обмотками. Після завершення вимірювання прилад виконує передбачений конструкцією цикл розряджання, а система сигналізації інформує оператора про відповідний стан. Це спрощує послідовне проведення вимірювань і робить роботу з приладом зрозумілішою.

СОТ-10 B характеризується заявленою точністю 0,2 %. Прилад розрахований на швидке вимірювання опору трансформаторів і має просте керування. Поєднання автоматизованої роботи, кількох вимірювальних струмів і широкого діапазону опору дозволяє використовувати один вимірювач для різних значень опору обмоток.

Діапазони вимірювання опору

Однією з ключових характеристик СОТ-10 B є система діапазонів, кожному з яких відповідає певний вимірювальний струм. Це дозволяє адаптувати режим роботи приладу до фактичного опору підключеної обмотки.

• 30 Ом – 20 кОм — вимірювальний струм менше 5 мА;
• 300 мОм – 60 Ом — струм 100 мА в ручному режимі;
• 100 мОм – 20 Ом — струм 300 мА в ручному режимі;
• 30 мОм – 6 Ом — струм 1 А в ручному режимі;
• 2 мОм – 1 Ом — струм 5 А в ручному режимі;
• 0–0,4 Ом — струм 10 А в ручному режимі.

Таким чином, вимірювач опору обмоток СОТ-10 B охоплює значення від часток міліома до 20 кОм. Для низькоомних обмоток доступні режими з підвищеним вимірювальним струмом 5 або 10 А, тоді як для вищих значень опору передбачено режими 1 А, 300 мА, 100 мА та менше 5 мА.

Режим 10 А використовується для опорів до 0,4 Ом. У діапазоні від 2 мОм до 1 Ом доступний струм 5 А. Для значень від 30 мОм до 6 Ом застосовується струм 1 А. Наступні діапазони розширюють можливості приладу до 20 Ом, 60 Ом і, зрештою, до 20 кОм.

Такий розподіл діапазонів дозволяє підібрати режим відповідно до величини вимірюваного опору без використання окремих приладів для кожної частини діапазону. Для користувача це означає можливість працювати як з низькоомними обмотками, так і з обмотками, опір яких становить десятки або тисячі омів.

Вихідний вимірювальний струм

СОТ-10 B підтримує автоматичний режим та кілька фіксованих значень вихідного струму. Максимальний струм становить 10 А. Також доступні рівні 5 А, 1 А, 300 мА, 100 мА та менше 5 мА.

Наявність декількох струмових режимів безпосередньо пов’язана з широким діапазоном вимірюваного опору. Чим нижчим є відповідний діапазон опору, тим більший вимірювальний струм передбачено технічними параметрами приладу. Для опорів у кілоомному діапазоні використовується струм менше 5 мА.

Користувач може застосовувати ручні режими відповідно до зазначених діапазонів, а також передбачений виробником автоматичний режим. Це дозволяє організувати вимірювання відповідно до конкретного завдання та очікуваного значення опору трансформаторної обмотки.

Точність і роздільна здатність

Заявлена точність вимірювача СОТ-10 B становить 0,2 %. Цей параметр є важливою характеристикою приладу під час контролю опору обмоток, оскільки отримані значення можуть використовуватися для подальшої оцінки та порівняння результатів вимірювання.

У технічних параметрах також зазначена роздільна здатність 0,1 мкА. Разом із системою вибору вихідного струму та мікропроцесорним керуванням це формує вимірювальну систему, розраховану на роботу з широким діапазоном опорів.

Мікропроцесорне керування та автоматизація

Омметр СОТ-10 B керується високошвидкісним однокристальним мікроконтролером. Електронне керування забезпечує високий рівень автоматизації основних операцій приладу та спрощує виконання вимірювального циклу.

Окремо передбачена функція автоматичного розряджання. Під час роботи з обмотками трансформаторів цей етап є частиною процесу завершення вимірювання. Прилад також оснащений аварійною сигналізацією розряджання, яка доповнює систему керування та захисні функції СОТ-10 B.

Виробник акцентує увагу на захищеності приладу від перешкод і хорошій відтворюваності результатів. Такі характеристики поєднані з високим вихідним струмом і компактною системою живлення, що дозволило створити спеціалізований вимірювач для контролю трансформаторних обмоток.

Вимірювання трансформаторів до 8000 кВА

СОТ-10 B призначений для вимірювання опору обмоток трансформаторів потужністю до 8000 кВА. Саме це є основним призначенням моделі та визначає її спеціалізацію. Прилад може застосовуватися там, де необхідно отримати значення опору обмоток у межах передбачених технічними характеристиками діапазонів.

Контроль опору обмоток є окремим вимірювальним завданням під час роботи з трансформаторами. СОТ-10 B орієнтований саме на цю операцію: він забезпечує необхідний вимірювальний струм, підтримує широкий діапазон опору та автоматизує процес завершення вимірювання.

Завдяки можливості роботи зі значеннями до 20 кОм прилад не обмежується лише низькоомним діапазоном. Водночас максимальний струм 10 А дозволяє виконувати вимірювання опору до 0,4 Ом у відповідному режимі. Проміжні струмові ступені забезпечують роботу між цими крайніми діапазонами.

Вбудований акумулятор

Вимірювач оснащений вбудованим акумулятором. Акумуляторне живлення є частиною конструкції СОТ-10 B і дозволяє використовувати прилад без постійного підключення до зовнішнього джерела живлення в межах можливостей вбудованої батареї.

До комплекту постачання також входить мережевий шнур живлення. Таким чином, конструкція передбачає як вбудоване акумуляторне джерело, так і необхідний кабель живлення, який постачається разом із приладом.

Конструкція та умови експлуатації

Габаритні розміри СОТ-10 B становлять 320 × 270 × 150 мм. Компактне виконання відповідає концепції системи живлення, для якої заявлені невеликий об’єм і мала маса конструкції. При цьому точне значення маси у вихідних технічних даних не зазначене.

Робочий температурний діапазон приладу становить від 0 до +40 °C. Цю характеристику необхідно враховувати під час вибору умов проведення вимірювань та експлуатації обладнання.

Корпус приладу має розміри, що дозволяють розмістити всередині вимірювальну електроніку, систему живлення та вбудований акумулятор. Водночас СОТ-10 B залишається спеціалізованим вимірювальним пристроєм, орієнтованим на роботу з трансформаторами, а не універсальним побутовим омметром.

Основні технічні характеристики СОТ-10 B

• Призначення: вимірювання опору обмоток трансформаторів;
• Потужність трансформаторів: до 8000 кВА;
• Вихідний струм: автоматичний режим, 10 А, 5 А, 1 А, 300 мА, 100 мА, менше 5 мА;
• Діапазон 30 Ом – 20 кОм: струм менше 5 мА;
• Діапазон 300 мОм – 60 Ом: 100 мА;
• Діапазон 100 мОм – 20 Ом: 300 мА;
• Діапазон 30 мОм – 6 Ом: 1 А;
• Діапазон 2 мОм – 1 Ом: 5 А;
• Діапазон 0–0,4 Ом: 10 А;
• Точність: 0,2 %;
• Роздільна здатність: 0,1 мкА;
• Робоча температура: 0...+40 °C;
• Розміри: 320 × 270 × 150 мм;
• Живлення: вбудований акумулятор;
• Керування: мікропроцесорне;
• Додаткові функції: автоматичне розряджання та аварійна сигналізація розряджання.

Комплект постачання

У комплект СОТ-10 B входять основні компоненти, необхідні для підключення та роботи з приладом:

• омметр СОТ-10 B — 1 шт.;
• шнур живлення — 1 шт.;
• комплект вимірювальних проводів — 1 комплект;
• запобіжники — 3 шт.;
• папір для друку — 1 шт.;
• кабель заземлення — 1 шт.

Наявність вимірювальних проводів і кабелю заземлення в стандартному комплекті дозволяє використовувати передбачені виробником засоби підключення без необхідності окремого придбання цих компонентів. Також у комплекті постачаються три запасні запобіжники, мережевий шнур та папір для друку.

Чому варто обрати СОТ-10 B для вимірювання опору обмоток

Головна особливість моделі полягає в її спеціалізації. СОТ-10 B — це вимірювач опору обмоток трансформаторів, розрахований на обладнання потужністю до 8000 кВА. Його технічні параметри сформовані саме навколо цього завдання: широкий діапазон опору, кілька рівнів вимірювального струму, максимальний струм 10 А, точність 0,2 % та автоматизований процес розряджання.

Прилад охоплює діапазони від часток міліома до 20 кОм. Це дозволяє виконувати вимірювання різних обмоток за допомогою одного пристрою, обираючи відповідний струмовий режим. Для найменших опорів передбачено струм 10 А, для наступних діапазонів — 5 А та 1 А, а для вищих значень опору використовуються режими 300 мА, 100 мА і менше 5 мА.

Мікропроцесорне керування доповнюється функціями автоматизації та захисту. Вбудований акумулятор розширює можливості використання приладу, а габарити 320 × 270 × 150 мм дозволяють розмістити вимірювальну систему в компактному корпусі.

Вимірювач опору СОТ-10 B підійде для завдань, у яких необхідно контролювати опір трансформаторних обмоток у заявленому діапазоні та працювати з трансформаторами потужністю до 8000 кВА. Завдяки поєднанню струму до 10 А, широкого діапазону вимірювання, точності 0,2 %, автоматичного розряджання та автономного живлення модель забезпечує комплекс функцій, необхідних для спеціалізованого вимірювання опору обмоток.
