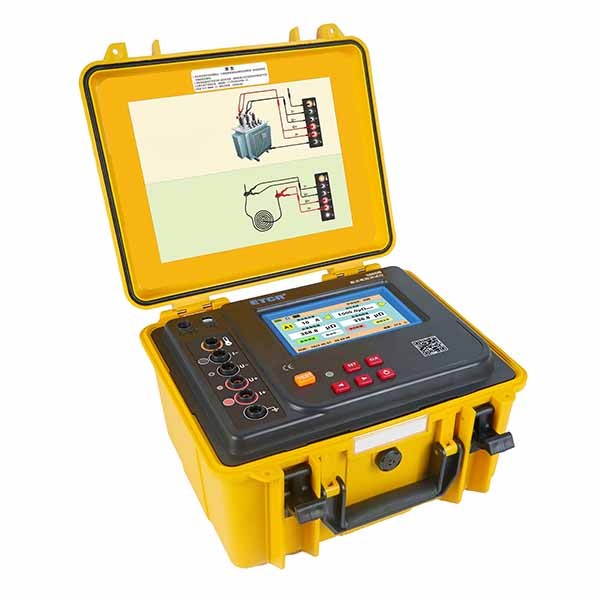

Мікроомметр-омметр CV-20

Мікроомметр-омметр CV-20 — цифровий вимірювальний прилад для визначення малих і середніх значень електричного опору в діапазоні від 1,0 мкОм до 50,00 кОм. Прилад призначений для вимірювання опору обмоток трансформаторів, контактів вимикачів, з'єднувачів і реле, провідників кабелів, котушок, двигунів, металевих з'єднань, зварних точок, заклепок та інших струмопровідних елементів. CV-20 також підтримує вимірювання температури об'єкта та може використовувати отримані температурні дані під час розрахунків.

Модель працює за точним чотирипровідним методом, що особливо важливо під час вимірювання дуже малих опорів, коли опір вимірювальних проводів і контактів може суттєво впливати на результат. Для різних діапазонів доступні тестові струми 20 А, 10 А, 1 А, 100 мА, 10 мА, 2 мА та 1 мА. Прилад може самостійно вибирати тестовий струм залежно від навантаження або працювати в ручному режимі.

CV-20 знятий з виробництва. Як заміну на сторінці товару зазначено мікроомметри CV-50 або CV-10.

Призначення мікроомметра CV-20

Основне призначення CV-20 — контроль електричного опору елементів, для яких важливе точне визначення малих значень. Прилад може застосовуватися під час обслуговування та перевірки електротехнічного обладнання, контактних груп, силових з'єднань і провідників.

За допомогою CV-20 можна виконувати вимірювання опору обмоток трансформаторів, контактів вимикачів і реле, контактів з'єднувачів, ланцюгів заземлення, кабельних провідників, котушок, двигунів, металевих заклепок, з'єднань між металевими елементами, точок зварювання та паралельних з'єднань батарей. Прилад також підтримує вимірювання та розрахунок довжини проводу, а також облік температури об'єкта.

Основні технічні характеристики

Діапазон вимірювання опору: 1,0 мкОм～50,00 кОм.

Тестовий струм: 20 А, 10 А, 1 А, 100 мА, 10 мА, 2 мА, 1 мА, автоматичний режим.

Максимальний тестовий струм: 20 А.

Діапазон вимірювання температури: -55℃～125℃.

Точність вимірювання температури: ±0,5℃.

Метод вимірювання: прецизійний чотирипровідний метод, одночасне двостороннє аналого-цифрове виявлення.

Режим вимірювання: автоматичний / ручний.

Швидкість вимірювання: 1 раз/секунду.

Живлення: вбудована перезаряджувана літієва батарея 7,4 В, 10400 мА·год; близько 8,4 В при повному заряді.

Пам'ять: 600 груп результатів; відключення живлення або заміна батареї не призводить до втрати збережених даних.

Клас захисту: IP65 із закритою кришкою.

Метрологічні характеристики CV-20

Дисплей, пам'ять і збереження результатів

Мікроомметр оснащений сенсорним ЖК-екраном із роздільною здатністю 480×854 пікселів. Розмір дисплея становить 62,1 мм по ширині та 110,4 мм по висоті. Передбачене регулювання підсвічування. Після кожного тесту результат вимірювання автоматично відображається на екрані.

Вбудована пам'ять розрахована на 600 груп результатів. Збережені дані не втрачаються при відключенні живлення або заміні батареї. Для передачі інформації на комп'ютер передбачений USB-інтерфейс та програмне забезпечення для моніторингу. Прилад також має Bluetooth: після встановлення відповідного застосунку тестові операції та перегляд результатів можуть виконуватися з мобільного телефону.

Контроль температури та додаткові функції

CV-20 підтримує вимірювання температури в діапазоні від -55℃ до 125℃ з точністю ±0,5℃. Температурні дані можуть враховуватися під час вимірювання. На сторінці товару також зазначено, що розрахунок виконується залежно від температури та матеріалу об'єкта, який перевіряється.

Передбачена функція вимірювання часу та 24-годинний годинник із відображенням годин, хвилин і секунд. Доступне налаштування сигналізації за рівнем опору. Діапазон налаштування порога сигналізації становить 1 мОм～2500 Ом. Значення 0 Ом не активує функцію сигналізації. Якщо виміряне значення перевищує встановлений поріг, вмикається звуковий сигнал.

Під час тестування блимає синій індикатор TESTING. Прилад має індикацію заряджання та розряджання батареї. На зарядному пристрої червоний індикатор означає процес заряджання, зелений — повний заряд.

Захист і безпечне завершення вимірювання

У CV-20 реалізована функція захисту від впливу зворотної ЕРС. Після завершення тесту прилад може автоматично виконувати розряд, а стан розряджання відображається індикацією. Це особливо важливо під час роботи з індуктивними об'єктами, зокрема обмотками трансформаторів та електродвигунів.

Також передбачене автоматичне вимкнення: якщо прилад не використовується протягом 15 хвилин, живлення вимикається автоматично. При зниженні напруги акумулятора до 7,2 В ± 0,1 В постійного струму індикатор батареї стає червоним, сигналізуючи про необхідність заряджання.

Умови експлуатації та конструкція

Робоча температура CV-20 становить від -10℃ до 40℃ при відносній вологості нижче 80%. Температура зберігання — від -10℃ до 60℃ при відносній вологості нижче 70%. Корпус при закритій кришці має клас захисту IP65.

Габаритні розміри мікроомметра CV-20 — 280×260×160 мм. Маса приладу становить близько 2400 г разом із батареєю, загальна маса з аксесуарами — близько 4700 г. Функція індикації перевантаження діапазону використовує цифрове значення 99999.

Опір ізоляції зазначений як AC 3700 В/rms між корпусом і клемою.

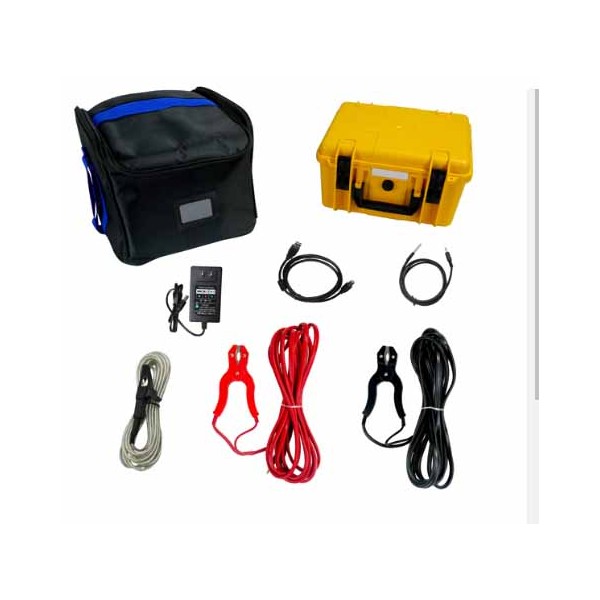

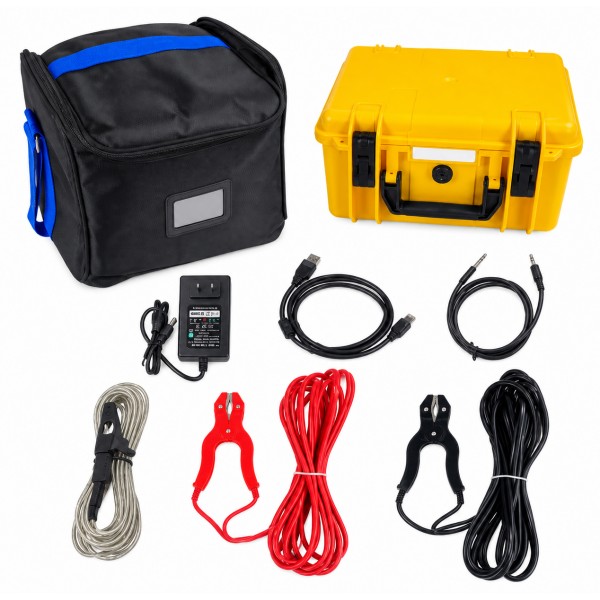

Комплект постачання

• цифровий мікроомметр-омметр CV-20 — 1 шт.;
• вимірювальні проводи: червоний і чорний, довжина кожного 5 м;
• датчик температури, довжина 1 м — 1 шт.;
• провід заземлення, довжина 2,5 м — 1 шт.;
• блок живлення — 1 шт.;
• інтерфейсний кабель — 1 шт.;

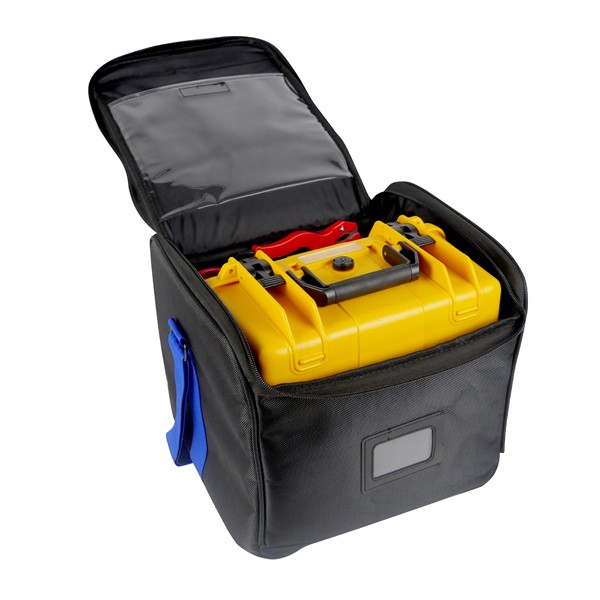

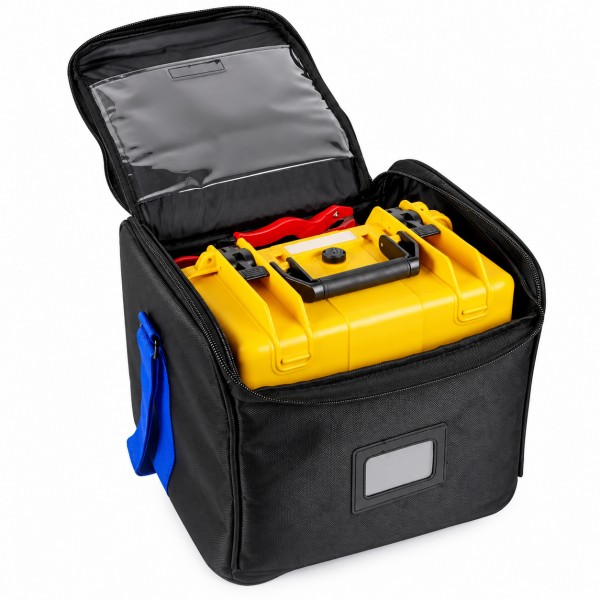

• сумка-кейс для перенесення — 1 шт.;
• інструкція з експлуатації українською або російською мовою — 1 шт.

Застосування та сумісність

CV-20 може використовуватися для перевірки контактного опору вимикачів, реле та з'єднувачів, вимірювання опору обмоток трансформаторів і двигунів, контролю провідників кабелів, металевих з'єднань і ланцюгів заземлення. Пам'ять, USB, Bluetooth, температурний канал, сигналізація та автоматичний розряд доповнюють основні вимірювальні можливості приладу.

За інформацією на сторінці товару, CV-20 може замінювати омметри «Виток», ММО-40, МИКО 7, МИКО 6, МИКО 8, ИКС-5, ИКС-30 та інші аналогічні прилади. Модель CV-20 знята з виробництва; як заміну зазначено CV-50 або CV-10.
