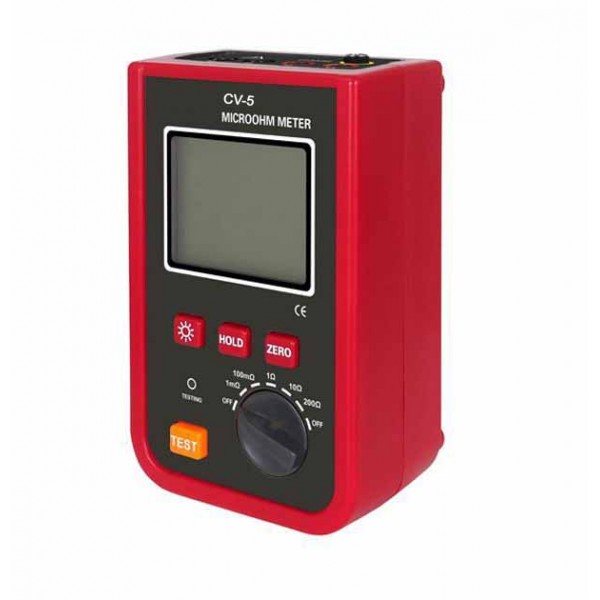

Портативний мікроомметр CV-5 для вимірювання малих опорів

Мікроомметр CV-5 — портативний цифровий прилад для вимірювання низьких значень електричного опору постійному струму. Модель працює в діапазоні від 1 мкОм до 200 Ом і формує тестовий струм до 5 А. Завдяки цьому CV-5 можна застосовувати для перевірки проводів і кабелів, контактів комутаційних апаратів, з’єднувачів, реле, котушок, електродвигунів та обмоток трансформаторів, а також для контролю опору металевих з’єднань і провідників заземлення.

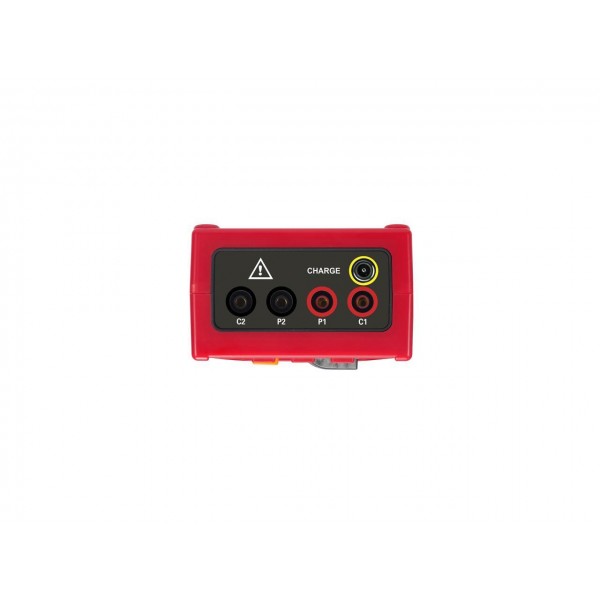

Прилад використовує мікропроцесорну технологію та точний чотирипровідний метод вимірювання. Така схема передбачає окремі струмові й потенціальні канали та дає змогу виконувати вимірювання малих опорів із мінімальним впливом опору вимірювальних проводів і контактів на результат. Для підключення передбачені канали C1 і C2 для струму, а також P1 і P2 для вимірювання напруги. Швидкість вимірювання становить 2 рази за секунду.

Де застосовується мікроомметр CV-5

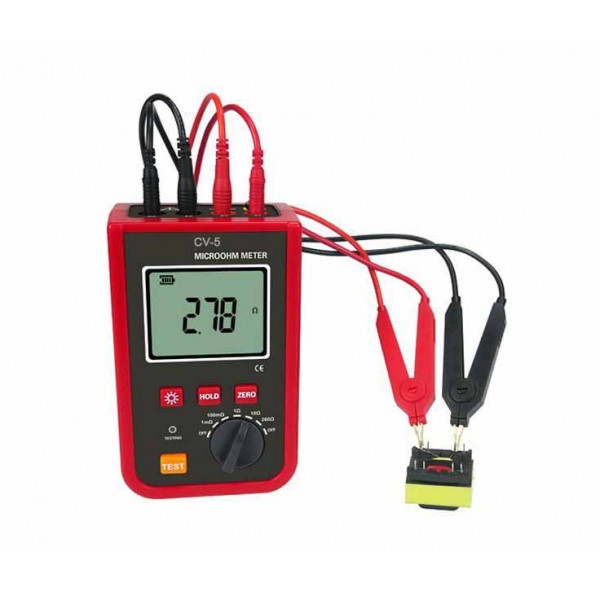

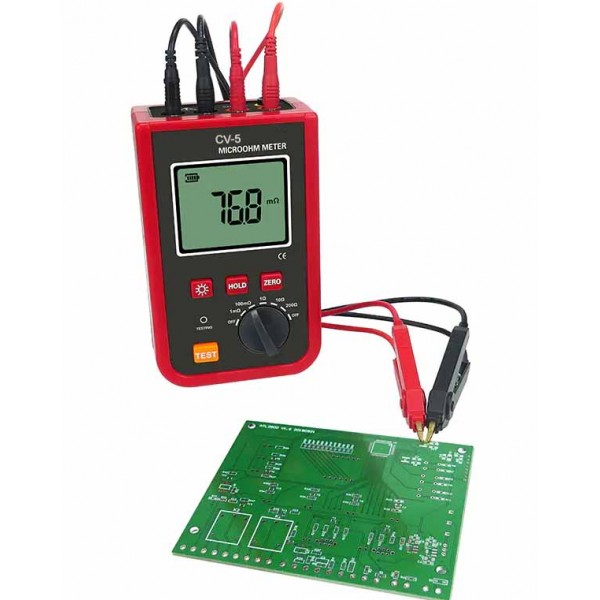

CV-5 призначений для завдань, у яких необхідно контролювати дуже малий активний опір. Прилад може використовуватися під час перевірки кабельних і провідникових ліній, контактних груп перемикачів, роз’ємів та реле. Він також підходить для вимірювання опору постійному струму котушок, двигунів і трансформаторних обмоток. Окрема сфера застосування — контроль електричного опору між металевими заклепками, конструктивними металевими елементами та з’єднувальними провідниками систем заземлення.

Діапазон вимірювання та тестовий струм

Мікроомметр CV-5 охоплює широкий для портативного приладу діапазон опорів — від 1 мкОм до 200 Ом. Максимальний тестовий струм становить 5 А. Значення тестового струму залежить від обраного діапазону вимірювання: для найменших опорів використовується найбільший струм, а зі збільшенням діапазону він зменшується. Це дає змогу одним приладом виконувати вимірювання як у мікроомному та міліомному діапазонах, так і в діапазоні одиниць, десятків і сотень омів.

Чотирипровідний метод вимірювання

Для вимірювання низького опору CV-5 застосовує чотирипровідну схему. У приладі окремо використовуються струмові канали C1 і C2 та потенціальні канали P1 і P2. Такий принцип особливо важливий у мікроомних і міліомних вимірюваннях, де власний опір проводів і контактних переходів може бути співмірним із величиною, що перевіряється. Розділення струмового та вимірювального кіл дає змогу зменшити вплив цих додаткових опорів на покази приладу.

У характеристиках CV-5 зазначено одночасне двостороннє АЦП. Під час тестування синій індикатор TESTING блимає, тому оператор може візуально контролювати активний стан вимірювання. Якщо значення виходить за межі вибраного діапазону, на дисплеї відображається символ «OL».

Пам’ять на 200 наборів даних

Для відображення результатів використовується РК-дисплей розміром 58,5 × 46 мм. Передбачена функція підсвічування, що полегшує роботу в місцях із недостатнім освітленням. Окрема індикація повідомляє про низький заряд акумулятора та нагадує про необхідність своєчасного заряджання.

Акумуляторне живлення та портативне виконання

Мікроомметр живиться від літієвого акумулятора постійного струму 3,7 В ємністю 7000 мА·год. Вбудоване автономне живлення дає змогу використовувати прилад у польових та виїзних умовах без постійного підключення до мережі. У комплекті постачання передбачений зарядний пристрій.

Розміри корпусу CV-5 становлять 159 × 100 × 66 мм. Маса самого мікроомметра разом з акумулятором — 460 г, а загальна маса з аксесуарами становить приблизно 640 г. Завдяки таким габаритам прилад зручно переносити між об’єктами контролю та використовувати під час сервісних, монтажних і перевірочних робіт.

Вимірювальні проводи та підключення

Під час роботи важливо враховувати вимогу виробника щодо відсутності напруги на лінії, яка вимірюється. Не слід виконувати вимірювання на колі, що перебуває під напругою, оскільки це може пошкодити прилад. Перед підключенням мікроомметра необхідно переконатися, що контрольована ділянка знеструмлена.

Умови експлуатації та зберігання

У характеристиках також зазначена випробувальна електрична міцність AC 3700 V/rms між корпусом і гвинтом. Прилад відповідає вимогам IEC 61010-1, категорії CAT III 600 В, ступінь забруднення — 2. У документації додатково наведені нормативні посилання JJG724-1991, JJG166-1993 та DL/T967-2005.

Основні технічні характеристики CV-5

• діапазон вимірювання опору: 1 мкОм–200 Ом;

• максимальний тестовий струм: до 5 А;

• метод вимірювання: чотирипровідний;

• швидкість вимірювання: 2 рази/с;

• пам’ять: 200 наборів даних;

• живлення: літієвий акумулятор 3,7 В, 7000 мА·год;

• розмір дисплея: 58,5 × 46 мм;

• розміри приладу: 159 × 100 × 66 мм;

• маса приладу з акумулятором: 460 г;

• загальна маса з аксесуарами: близько 640 г;

• довжина штатних вимірювальних проводів: 0,8 м;

• індикація перевищення діапазону: «OL»;

• індикація низького заряду акумулятора;

• підсвічування дисплея;

• робоча температура: -10…+40 °C;

• температура зберігання: -10…+60 °C.

Комплект постачання

• мікроомметр CV-5 — 1 шт.;

• комплект вимірювальних проводів — 1 шт.;

• зарядний пристрій — 1 шт.

Опціонально можуть використовуватися вимірювальні проводи довжиною до 5 м.

Мікроомметр CV-5 для сервісних і вимірювальних робіт

CV-5 поєднує широкий діапазон вимірювання від 1 мкОм до 200 Ом, тестовий струм до 5 А, чотирипровідну схему, автономне живлення та пам’ять на 200 наборів даних. Таке оснащення дозволяє використовувати один переносний прилад для перевірки проводів, кабелів, контактних груп, реле, електродвигунів, трансформаторних обмоток, металевих з’єднань і провідників заземлення. Під час роботи необхідно дотримуватися вимоги виробника та проводити вимірювання лише на знеструмлених колах.
