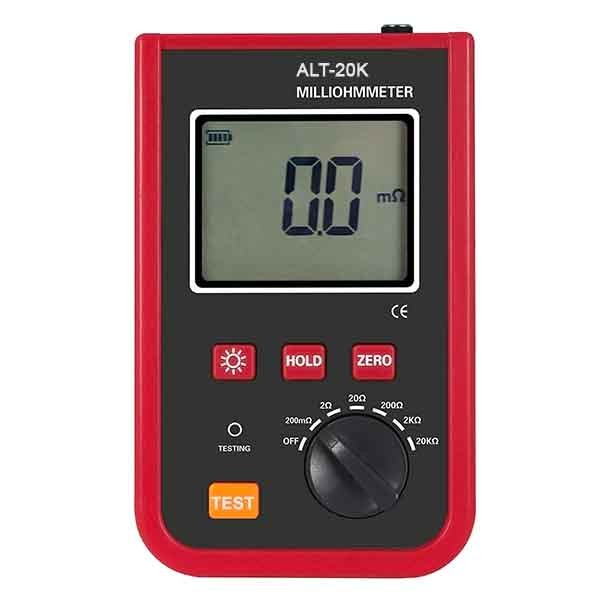

Міліомметр ALT-20K

Міліомметр ALT-20K — цифровий вимірювальний прилад для визначення електричного опору в широкому діапазоні від 1 мОм до 20,0 кОм. Прилад призначений для роботи з кабельними провідниками, електричними контактами, котушками, двигунами, обмотками трансформаторів, реле та іншими елементами електричних кіл, де необхідно контролювати опір постійному струму.

ALT-20K поєднує можливість вимірювання малих значень опору з широким верхнім діапазоном. Роздільна здатність становить 0,1 мОм, а заявлена точність вимірювання — 0,2% + 15 зн. Для виконання вимірювань використовується точний чотирипровідний метод. Максимальний тестовий струм приладу становить 1,2 А.

Міліомметр можна застосовувати під час перевірки електричних з'єднань, кабелів, контактів перемикачів, роз'ємів і реле, а також для вимірювання опору котушок, електродвигунів та трансформаторних обмоток. Прилад також передбачає можливість контролю опору з'єднань металевих елементів і провідників систем заземлення.

Призначення ALT-20K

Основне завдання ALT-20K — вимірювання електричного опору компонентів і з'єднань. Завдяки діапазону 1 мОм–20,0 кОм один прилад можна використовувати як для роботи з малими опорами, так і для вимірювання значно більших значень.

Малі значення опору зустрічаються в електричних контактах, кабельних з'єднаннях, обмотках, реле, перемикачах та інших електротехнічних вузлах. Саме в таких випадках важливо, щоб вимірювальний прилад мав достатню роздільну здатність. У ALT-20K вона становить 0,1 мОм, що дає змогу відображати зміни опору з кроком до однієї десятої міліома.

Прилад може використовуватися для вимірювання опору проводів і кабелів, перевірки контактного опору перемикачів, роз'ємів і реле, визначення опору постійному струму котушок та обмоток. Також серед передбачених сфер застосування — електродвигуни, невеликі трансформатори, металеві компоненти та електричні з'єднання в системах заземлення.

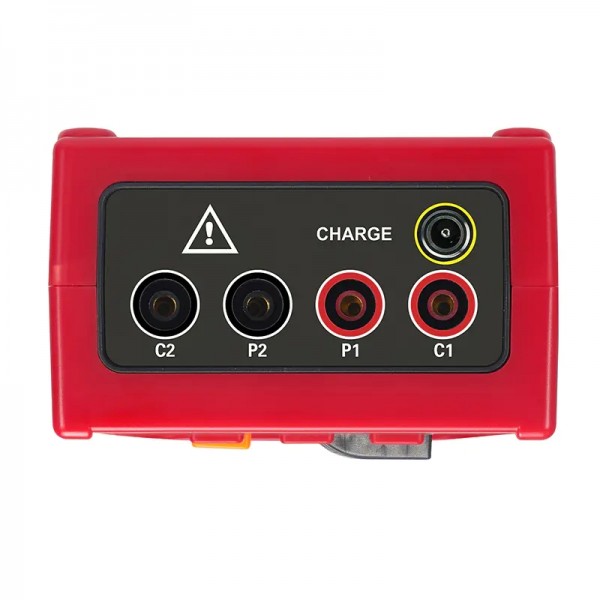

Чотирипровідний метод вимірювання

ALT-20K використовує чотирипровідний метод вимірювання опору. Такий принцип особливо актуальний під час роботи з малими значеннями опору, коли власний опір вимірювальних проводів і контактів може впливати на результат звичайного двопровідного вимірювання.

За чотирипровідної схеми використовуються окремі провідники для подавання вимірювального струму та визначення падіння напруги на об'єкті. Це дозволяє зменшити вплив опору вимірювальних кабелів на отриманий результат і застосовується під час точного контролю низькоомних електричних компонентів.

Максимальний тестовий струм ALT-20K становить 1,2 А. У поєднанні з чотирипровідною схемою вимірювання це дає можливість використовувати прилад для контролю низькоомних з'єднань, обмоток та інших електротехнічних компонентів відповідно до його робочого діапазону.

Вимірювання опору кабелів і провідників

Одним із напрямів використання міліомметра ALT-20K є вимірювання опору проводів і кабелів. Прилад дозволяє контролювати опір провідника та електричних з'єднань у межах заявленого діапазону.

Такі вимірювання можуть бути потрібні під час перевірки електричних кіл, монтажних робіт, обслуговування обладнання або контролю стану провідникових з'єднань. Діапазон від 1 мОм до 20,0 кОм дає змогу використовувати ALT-20K для різних за величиною опорів без необхідності обмежуватися лише низькоомним діапазоном.

Контроль контактного опору

ALT-20K призначений для вимірювання контактного опору перемикачів, з'єднувачів і реле. Електричний контакт є частиною багатьох комутаційних та електротехнічних пристроїв, тому контроль його опору може бути важливим етапом перевірки обладнання.

За допомогою міліомметра можна виконувати кількісне вимірювання опору відповідного контакту та отримувати результат у цифровому вигляді. Роздільна здатність 0,1 мОм дозволяє фіксувати невеликі зміни вимірюваної величини в низькоомній частині діапазону.

Це робить ALT-20K придатним для робіт, де недостатньо лише перевірити наявність електричного контакту, а необхідно безпосередньо визначити його опір.

Вимірювання обмоток, котушок і двигунів

Ще одна передбачена сфера застосування ALT-20K — вимірювання опору постійному струму котушок, двигунів та обмоток трансформаторів. Прилад може застосовуватися під час перевірки відповідних електротехнічних компонентів у межах діапазону 1 мОм–20,0 кОм.

Вимірювання опору обмотки дозволяє отримати конкретне числове значення, яке можна використовувати під час технічного контролю або порівняння окремих обмоток. ALT-20K також може застосовуватися для невеликих трансформаторів, що прямо зазначено серед сфер призначення приладу.

Завдяки цифровому вимірюванню та можливості зберігати результати прилад зручний у ситуаціях, коли необхідно послідовно перевірити декілька компонентів і зафіксувати отримані значення.

Перевірка металевих з'єднань і систем заземлення

Міліомметр ALT-20K також може використовуватися для визначення опору з'єднань металевих заклепок, металевих компонентів та з'єднувальних провідників між заземлювальними сітками й заземлювачами.

У таких роботах вимірюється саме електричний опір відповідного металевого з'єднання або провідника. Це розширює сферу застосування ALT-20K за межі перевірки окремих електронних компонентів і дозволяє використовувати його для контролю різних електротехнічних з'єднань.

Діапазон вимірювання від 1 мОм до 20,0 кОм

Діапазон вимірювання опору ALT-20K становить 1 мОм–20,0 кОм. Такий широкий інтервал дозволяє працювати як із малими опорами, що вимірюються в міліомах, так і зі значеннями, що досягають десятків кілоомів.

Роздільна здатність приладу становить 0,1 мОм. Для користувача це означає можливість відображення малих змін вимірюваного опору в нижній частині робочого діапазону.

Заявлена точність ALT-20K становить 0,2% + 15 зн. Під час оцінювання результатів вимірювання слід орієнтуватися саме на характеристики приладу та умови його експлуатації.

Збереження результатів вимірювання

ALT-20K підтримує зберігання до 200 груп даних. Ця функція дозволяє фіксувати результати без необхідності одразу переносити кожне отримане значення на зовнішній носій або записувати його вручну.

Можливість накопичувати серію результатів особливо зручна під час послідовного контролю декількох контактів, кабелів, котушок, обмоток чи інших компонентів. Користувач може виконати необхідну серію вимірювань і зберегти значення в пам'яті приладу.

Автономне живлення

Для живлення ALT-20K використовується літієва акумуляторна батарея постійного струму 7,4 В ємністю 2600 мА·год. Прилад не потребує постійного підключення до мережі під час виконання вимірювань.

Акумуляторне живлення дозволяє використовувати міліомметр у різних місцях проведення вимірювань. Для заряджання акумулятора в комплект поставки входить зарядний пристрій.

Робоча температура та маса

Робочий температурний діапазон міліомметра ALT-20K становить -10...40 °C. Цю характеристику необхідно враховувати під час вибору умов експлуатації приладу.

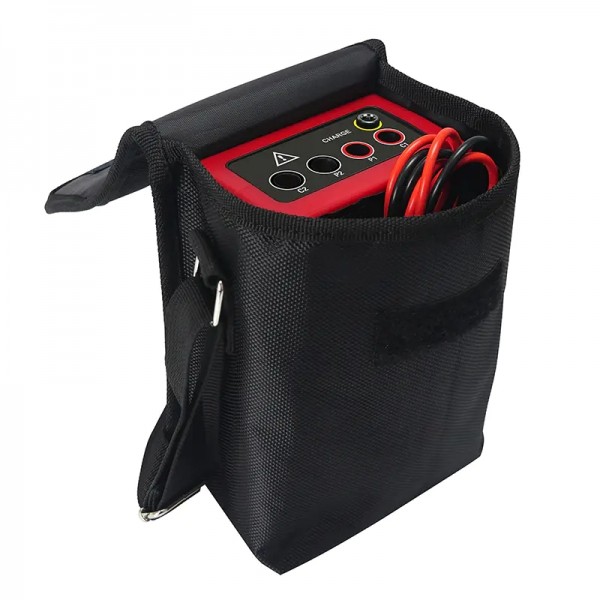

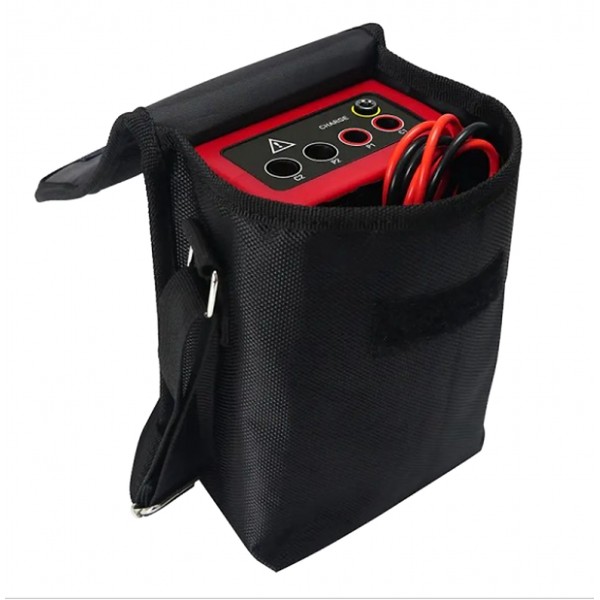

Маса самого омметра становить 460 г. Маса приладу разом з аксесуарами — 640 г. Для зберігання та перенесення передбачений кейс, який входить до комплекту поставки.

Основні технічні характеристики ALT-20K

Комплект поставки

• омметр ALT-20K — 1 шт.;
• вимірювальні кабелі — 1 комплект;
• зарядний пристрій — 1 шт.;
• кейс для перенесення — 1 шт.;
• інструкція з експлуатації — 1 шт.

Для яких вимірювань підходить ALT-20K

Міліомметр ALT-20K орієнтований на завдання, де необхідно отримати числове значення електричного опору, у тому числі в низькоомному діапазоні. Прилад може застосовуватися для кабельної продукції, електричних контактів, реле, перемикачів, роз'ємів, котушок, електродвигунів і трансформаторних обмоток.

Окремим напрямом є контроль металевих з'єднань і провідників, зокрема між заземлювальними сітками та заземлювачами. Завдяки цьому ALT-20K може використовуватися для різних електротехнічних завдань, якщо необхідне значення опору знаходиться в межах його робочого діапазону.

Чотирипровідна схема вимірювання робить прилад особливо актуальним для низькоомних вимірювань. На відміну від звичайного вимірювання двома проводами, цей метод дозволяє зменшувати вплив опору вимірювальних кабелів і контактних переходів на результат.

ALT-20K як вимірювач малих опорів

Під час вибору приладу для вимірювання малих опорів важливими параметрами є нижня межа діапазону, роздільна здатність, метод вимірювання та тестовий струм. Для ALT-20K нижня межа становить 1 мОм, роздільна здатність — 0,1 мОм, а максимальний тестовий струм — 1,2 А.

Крім низькоомних вимірювань, ALT-20K охоплює значення до 20,0 кОм. Це дозволяє використовувати один прилад для ширшого кола завдань, не обмежуючись вимірюванням виключно міліомних опорів.

Вбудована пам'ять на 200 груп даних доповнює вимірювальні можливості приладу та спрощує роботу із серіями вимірювань. Акумуляторне живлення 7,4 В, 2600 мА·год забезпечує автономний формат використання ALT-20K.

Міліомметр ALT-20K для електротехнічних вимірювань

ALT-20K поєднує функції міліомметра та омметра з діапазоном вимірювання 1 мОм–20,0 кОм. Прилад призначений для вимірювання опору кабельних провідників, електричних контактів, перемикачів, роз'ємів, реле, котушок, двигунів, трансформаторних обмоток і металевих з'єднань.

Точний чотирипровідний метод, роздільна здатність 0,1 мОм, максимальний тестовий струм 1,2 А та пам'ять на 200 груп результатів дозволяють застосовувати ALT-20K для послідовного контролю різних електричних компонентів і з'єднань. Для автономної роботи використовується літієвий акумулятор 7,4 В ємністю 2600 мА·год.

Якщо необхідно вимірювати опір обмоток, кабелів, контактів або інших електротехнічних елементів у діапазоні від міліомів до кілоомів, ALT-20K забезпечує відповідний діапазон вимірювання в одному портативному приладі.
