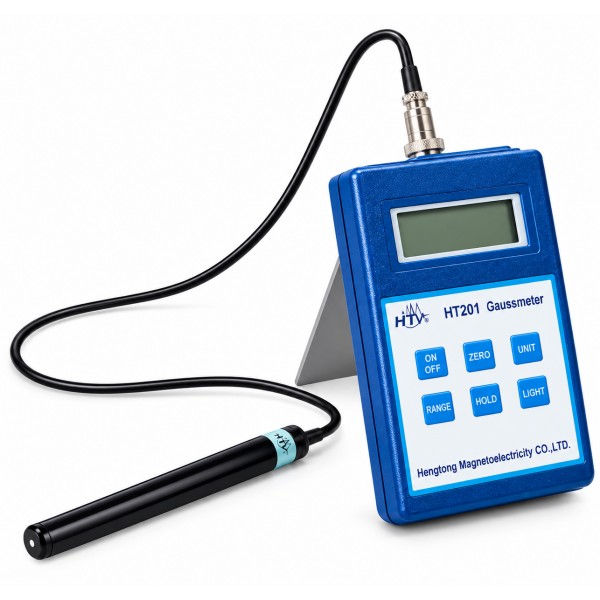

Мілітесламетр HT-201 для вимірювання постійного та змінного магнітного поля

Мілітесламетр HT-201 — вимірювальний прилад для визначення магнітної індукції постійного та змінного магнітного поля. Діапазон вимірювання становить від 0 до 2000 мТл, що дає змогу використовувати прилад для контролю магнітних полів у різних технічних об'єктах, обладнанні, механізмах і матеріалах. HT-201 може застосовуватися під час перевірки електродвигунів, гучномовців, магнітних датчиків, інструменту, постійних магнітів та інших джерел магнітного поля.

Прилад працює з одиницями Тесла та Гаус і дозволяє оцінювати не лише величину магнітної індукції, а й полярність магнітного поля. Передбачені функції вимірювання пікових і максимальних значень, автоматичного встановлення нуля та автоматичного вибору діапазону. Завдяки цьому HT-201 підходить для завдань, у яких потрібно швидко перевірити рівень намагніченості або порівняти магнітні характеристики різних об'єктів.

Призначення мілітесламетра HT-201

Основне призначення HT-201 — вимірювання індукції постійного та змінного магнітного поля. Прилад може використовуватися для перевірки магнітних систем і компонентів, контролю залишкової намагніченості матеріалів, а також оцінювання стану інструменту до та після демагнітизації. Це дає можливість застосовувати один вимірювач для кількох типових задач, пов'язаних із контролем магнітного поля.

Мілітесламетр дає змогу вимірювати магнітне поле моторів, гучномовців, магнітних сенсорів та інших машин і механізмів. Такі вимірювання потрібні, коли важливо отримати числове значення магнітної індукції та порівняти його з потрібним або очікуваним рівнем. Окремим напрямом використання є визначення залишкової намагніченості різних матеріалів після впливу магнітного поля.

Вимірювання постійного магнітного поля

Для постійного магнітного поля HT-201 працює в діапазоні від 0 до 2000 мТл. Передбачено два діапазони вимірювання: від 0 до 200 мТл і від 0 до 2000 мТл. Роздільна здатність, заявлена для вимірювання магнітної індукції, становить 0,01 мТл. Точність вимірювання постійного магнітного поля — 2%.

Режим вимірювання постійного поля може бути корисним під час роботи з постійними магнітами, магнітними датчиками, намагніченими деталями та інструментом. Функція визначення полярності дозволяє контролювати напрямок магнітного поля, а автоматичне встановлення нуля спрощує підготовку приладу до вимірювання.

Вимірювання змінного магнітного поля

HT-201 також вимірює змінне магнітне поле в діапазоні від 0 до 2000 мТл. Частотний діапазон для змінного поля становить від 10 до 200 Гц. Як і для постійного поля, передбачено два діапазони: 0–200 мТл і 0–2000 мТл. Точність вимірювання змінного магнітного поля становить 5%.

Можливість працювати і з постійним, і зі змінним магнітним полем розширює сферу використання мілітесламетра. Користувач може застосовувати один прилад для контролю різних джерел поля без необхідності використовувати окремі вимірювачі для DC та AC режимів.

Функції тесламетра HT-201

HT-201 оснащений набором вимірювальних функцій, призначених для практичного контролю магнітної індукції. Вони допомагають отримувати та оцінювати показання в різних режимах роботи.

• вимірювання пікових значень індукції магнітного поля;
• вимірювання максимального значення;
• автоматичне встановлення нуля;
• автоматичний вибір діапазону вимірювання магнітної індукції;
• вибір одиниць вимірювання Гаус / Тесла;
• співвідношення одиниць: 1 мТл = 10 Гс;
• визначення полярності магнітного поля.

Функція фіксації пікових значень корисна у випадках, коли значення поля змінюється і потрібно зафіксувати його найбільший рівень. Вимірювання максимального значення дає можливість контролювати верхню межу отриманих показань. Автоматичний вибір діапазону та встановлення нуля зменшують кількість ручних операцій під час підготовки й проведення вимірювання.

Де застосовується HT-201

Мілітесламетр HT-201 може використовуватися для контролю магнітного поля електродвигунів, гучномовців, магнітних сенсорів, машин і механізмів. Прилад дає змогу визначити фактичне значення магнітної індукції без оцінювання поля лише за непрямими ознаками.

Ще одна сфера застосування — вимірювання залишкової намагніченості матеріалів. Після контакту з магнітним полем або виконання технологічних операцій деталь може зберігати певний рівень намагніченості. HT-201 дозволяє проконтролювати цей параметр та отримати числове значення.

Прилад також застосовується для перевірки намагніченості інструменту до та після демагнітизації. Наприклад, можна вимірювати намагніченість викруток та іншого інструменту, для якого важливо контролювати залишкове магнітне поле. Порівняння показань до і після демагнітизації допомагає оцінити зміну рівня намагніченості.

Окремо передбачене використання HT-201 для виявлення застосування магнітів біля лічильників комерційного обліку води, газу та електроенергії. У такому випадку мілітесламетр використовується як засіб вимірювання магнітного поля в зоні контролю.

Діапазони та одиниці вимірювання

Верхня межа вимірювання HT-201 становить 2000 мТл, або 20 000 Гс. Наявність двох діапазонів 0–200 мТл та 0–2000 мТл дозволяє працювати як із відносно невеликими, так і з більш високими значеннями магнітної індукції в межах можливостей приладу.

Підтримка одиниць Тесла та Гаус зручна для роботи з документацією, технічними характеристиками обладнання та різними системами представлення магнітної індукції. Для перерахунку використовується співвідношення 1 мТл = 10 Гс. Таким чином, максимальне значення 2000 мТл відповідає 20 000 Гс.

Технічні характеристики мілітесламетра HT-201

• вимірюваний параметр: індукція постійного та змінного магнітного поля;
• загальний діапазон вимірювання: 0–2000 мТл;
• діапазони вимірювання: 0–200 мТл і 0–2000 мТл;
• максимальне значення в Гаусах: 20 000 Гс;
• роздільна здатність: 0,01 мТл;
• частотний діапазон змінного магнітного поля: 10–200 Гц;
• точність вимірювання постійного магнітного поля: 2%;
• точність вимірювання змінного магнітного поля: 5%;
• дисплей: 4,5 розряду;
• робоча температура: від +5 до +50 °C;
• температура зберігання: від -20 до +70 °C;
• живлення: батарея 9 В або блок живлення;
• габаритні розміри: 160 × 88 × 36 мм;
• маса: 300 г.

Живлення та робочі умови

Живлення HT-201 може здійснюватися від батареї 9 В або від блока живлення. Це дозволяє використовувати прилад як з автономним живленням, так і з підключенням до мережевого адаптера, що входить до комплекту поставки.

Діапазон робочих температур становить від +5 до +50 °C. Зберігати мілітесламетр допускається за температури від -20 до +70 °C. Габарити приладу — 160 × 88 × 36 мм, маса — 300 г. Для перенесення та зберігання в комплекті передбачений кейс.

Комплектація HT-201

• тесламетр HT-201 з датчиком — 1 шт.;
• кейс для перенесення — 1 шт.;
• батарея 9 В — 1 шт.;
• мережевий адаптер 220 В — 1 шт.;
• інструкція з експлуатації російською мовою — 1 шт.

Мілітесламетр HT-201 для практичного контролю магнітного поля

HT-201 поєднує вимірювання постійного та змінного магнітного поля в одному приладі та охоплює діапазон до 2000 мТл. Він дозволяє контролювати магнітну індукцію, фіксувати пікові й максимальні значення, визначати полярність, виконувати автоматичне встановлення нуля та працювати з одиницями Тесла і Гаус.

Такий набір можливостей робить мілітесламетр придатним для перевірки магнітних систем, двигунів, гучномовців, датчиків, матеріалів та інструменту. Якщо завдання пов'язане з контролем залишкової намагніченості або порівнянням рівня магнітного поля до та після певної операції, HT-201 дає можливість отримати конкретне виміряне значення в мТл або Гс.

Під час вибору приладу варто враховувати необхідний діапазон, тип поля та потрібну точність. Для HT-201 заявлений діапазон 0–2000 мТл, точність 2% для постійного поля та 5% для змінного, а робочий частотний діапазон змінного поля становить 10–200 Гц. Це ключові параметри, за якими можна оцінити відповідність мілітесламетра конкретному вимірювальному завданню.
