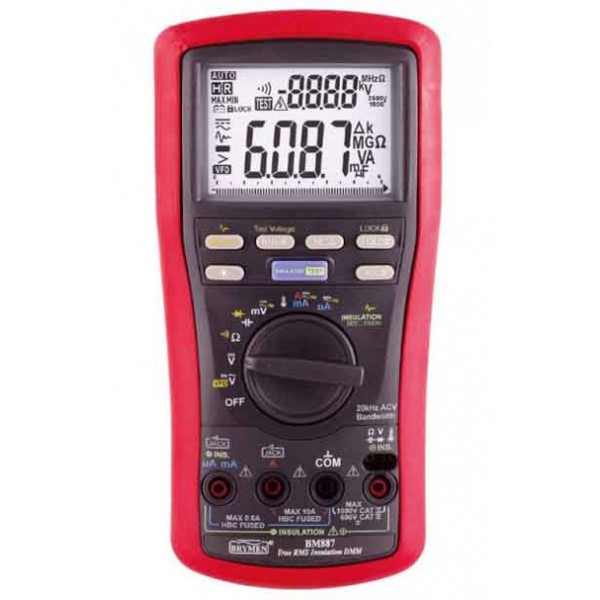

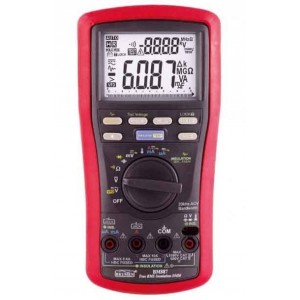

Мультиметр-мегаомметр Brymen BM-887

Brymen BM-887 — професійний цифровий мультиметр із функцією вимірювання опору ізоляції, який поєднує можливості True RMS мультиметра та тестера ізоляції з випробувальною напругою до 1000 В. Прилад вимірює постійну та змінну напругу, струм, електричний опір, ємність, частоту й температуру, а також підтримує перевірку діодів, звукове прозвонювання та контроль опору ізоляції. Такий набір функцій дозволяє застосовувати один прилад під час діагностики електрообладнання, кабельних ліній, електродвигунів, генераторів і комутаційної апаратури.

Мультиметр-мегаомметр BM-887 підтримує п’ять рівнів випробувальної напруги: 50, 100, 250, 500 і 1000 В. Максимальний діапазон вимірювання опору ізоляції сягає 25 ГОм. Подвійний дисплей допомагає одночасно контролювати пов’язані параметри, а режим Lock дає змогу виконувати безперервне тестування ізоляції без постійного утримування кнопки TEST.

Основні можливості Brymen BM-887

BM-887 оснащений дисплеєм на 6000 відліків із підсвічуванням, аналоговою гістограмою та подвійною індикацією. Швидкість вимірювання становить 5 вимірювань за секунду. Підтримка True RMS призначена для вимірювання змінних сигналів у межах характеристик приладу. Передбачені автоматичний вибір діапазону та набір сервісних функцій для діагностики й технічного обслуговування.

• BeepJack™ — звукове попередження про неправильне підключення вимірювального проводу до вхідної клеми.
• VFD V & Hz — вимірювання основної напруги та частоти в системах із частотно-регульованими приводами.
• REC — реєстрація максимального, мінімального значення та різниці MAX-MIN.
• Lock — безперервне тестування опору ізоляції без постійного натискання кнопки TEST.
• Smooth Mode — згладжування нестабільних показань опору ізоляції.
• HOLD — утримання поточного результату на дисплеї.
• REL — режим відносних вимірювань.
• Temp — вимірювання температури за допомогою термопари типу K.

Вимірювання опору ізоляції

Одна з ключових функцій Brymen BM-887 — тестування опору ізоляції. Прилад формує випробувальну напругу 50, 100, 250, 500 або 1000 В. Доступні діапазони вимірювання опору ізоляції: 3,000 МОм, 30,00 МОм, 55 МОм, 110 МОм, 275 МОм, 300,0 МОм, 3,000 ГОм і 25,0 ГОм. Для цієї функції заявлена точність 1,5 % + 5 знаків.

Режим Lock зручний для тривалих вимірювань, коли потрібно звільнити руки, а Smooth Mode допомагає стабілізувати відображення при нестійких показаннях. Для дистанційної роботи з функцією тестування ізоляції в комплекті передбачений зонд BRP21S2-C.

Вимірювання напруги

Постійна напруга DCV: діапазони 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В і 1000 В. Вхідний опір становить 10 МОм, вхідна ємність — 110 пФ. У характеристиках приладу зазначена базова точність DCV до 0,2 % + 3 знаки.

Змінна напруга ACV: діапазони 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В і 1000 В. Підтримується True RMS. Окремо передбачений режим VFD для роботи з частотно-регульованими приводами; діапазон VFD AC — до 600,0 В.

Вимірювання струму та опору

Для постійного та змінного струму BM-887 має діапазони 600,0 мкА, 6,000 мА, 60,00 мА, 600,0 мА, 6,000 А і 10,00 А. Для постійного струму вказана точність 0,2 % + 2 знаки, для змінного — 1 % + 3 знаки. Напруга навантаження становить 30 мВ/А.

У режимі вимірювання електричного опору доступні діапазони 60,00 Ом, 600,0 Ом, 6,000 кОм, 60,00 кОм, 600,0 кОм, 6,000 МОм і 60,00 МОм. Заявлена точність — 0,2 %. Напруга холостого ходу становить приблизно 1,7 В DC. Низькоомний діапазон 60,00 Ом забезпечує підвищену роздільну здатність під час вимірювання малих опорів.

Ємність, частота, температура та додаткові тести

Ємність: діапазони 2,000 мкФ, 20,00 мкФ, 200,0 мкФ, 2000 мкФ і 20,00 мФ. Максимальне вимірюване значення ємності становить 20 мФ.

Частота: вимірювання частоти сигналу — до 100 кГц. Прилад також має режим контролю частоти лінійної змінної напруги та функцію VFD Hz.

Температура: діапазон вимірювання від -40 до +537 °C. Для вимірювання використовується термопара типу K BKP60, яка входить до комплекту BM-887.

Перевірка діодів: діапазон до 2,700 В, типовий випробувальний струм — близько 0,4 мА, напруга холостого ходу — менше 2,8 В DC. Звукове прозвонювання має час реакції менше 30 мс.

Дисплей і функції керування

Brymen BM-887 оснащений подвійним РК-дисплеєм на 6000 відліків із підсвічуванням та аналоговою гістограмою. Подвійна індикація корисна в режимах, де необхідно одночасно бачити два параметри, зокрема напругу й частоту або дані, пов’язані з тестуванням ізоляції. Частота оновлення цифрових показань — 5 разів за секунду.

Функції HOLD, MAX, MIN, REC і REL спрощують роботу з результатами вимірювань. У режимі контролю ізоляції передбачено блокування тесту при виявленні напруги в колі. BeepJack™ додатково попереджає користувача про неправильне підключення вимірювального проводу до входу.

Безпека та захист

Мультиметр-мегаомметр Brymen BM-887 має категорії безпеки CAT III 1000 В і CAT IV 600 В. Захист від перевантаження становить до 1000 В, а захист від імпульсного перенапруження — до 8 кВ. Струмові входи захищені високорозривними запобіжниками.

Прилад відповідає вимогам IEC/UL/EN 61010-1, IEC/UL/EN 61010-2-030, IEC/UL/EN 61010-2-033, IEC/UL/EN 61010-031, а також IEC/EN 61557-1, IEC/EN 61557-2 та IEC/EN 61557-10.

Конструкція та експлуатаційні параметри

BM-887 виконаний у портативному корпусі із захисним чохлом. Габарити приладу із чохлом становлять приблизно 208 × 103 × 64,5 мм, маса — близько 635 г. Робочий температурний діапазон становить від -10 до +50 °C.

Поєднання мультиметра та тестера ізоляції дозволяє виконувати стандартні електричні вимірювання та контроль стану ізоляції одним приладом. BM-887 може застосовуватися під час обслуговування електроустановок, перевірки кабелів, двигунів, генераторів і комутаційного обладнання, коли в межах одного завдання потрібно вимірювати напругу, струм, опір, частоту, температуру та опір ізоляції.

Комплект постачання Brymen BM-887

• мультиметр-тестер Brymen BM-887 — 1 шт.;
• набір затискачів типу «крокодил» — 1 комплект;
• термопара типу K BKP60 — 1 шт.;
• дистанційний зонд BRP21S2-C — 1 шт.;
• захисний чохол — 1 шт.;
• вимірювальні щупи — 1 пара;
• інструкція користувача — 1 шт.

Застосування мультиметра-мегаомметра BM-887

Brymen BM-887 призначений для фахівців, яким потрібен цифровий мультиметр із розширеною функцією вимірювання опору ізоляції. П’ять випробувальних напруг до 1000 В, вимірювання ізоляції до 25 ГОм, True RMS, режим VFD, вимірювання температури та сервісні функції дають змогу використовувати прилад для монтажу, діагностики й технічного обслуговування електричних систем та обладнання.
