Сколювач FC-6S + стрипер CFS-2 — комплект для підготовки оптичного волокна

Комплект FC-6S + CFS-2 поєднує два базові інструменти для підготовки оптичного волокна перед зварюванням та іншими технологічними операціями. Стрипер CFS-2 використовується для акуратного видалення захисного покриття, після чого сколювач FC-6S формує торець волокна. Така комбінація дає змогу послідовно виконати два ключові етапи підготовки: зачистити волокно та зробити контрольований скол перед подальшим з’єднанням.

Набір призначений для робіт з волоконно-оптичними лініями зв’язку під час монтажу, ремонту та сервісного обслуговування. Інструменти виконують різні функції й доповнюють один одного: CFS-2 працює із захисним покриттям, а FC-6S — із підготовленим оптичним волокном.

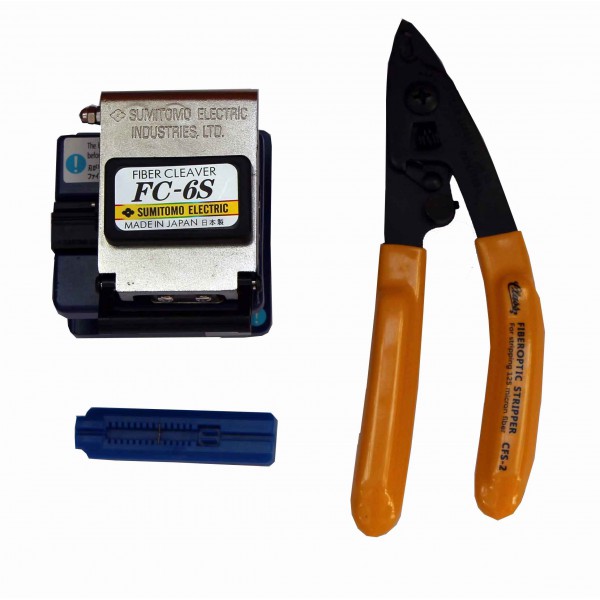

Що входить до комплекту FC-6S + CFS-2

• Сколювач оптичного волокна FC-6S — механічний інструмент для формування сколу волокна діаметром 125 мкм. В окремій картці FC-6S зазначено, що ця модель є копією Sumitomo FC 6S.
• Стрипер CFS-2 — інструмент для зняття захисного покриття з оптичного волокна та зовнішніх оболонок оптичного кабелю в заявленому діапазоні.

Під час роботи CFS-2 спочатку видаляє полімерне покриття, відкриваючи скляне волокно. Після очищення підготовленої ділянки FC-6S використовується для отримання сколу. Далі волокно можна передавати на наступний етап відповідно до технології монтажу.

Сколювач оптичного волокна FC-6S

FC-6S призначений для точної підготовки торця оптичного волокна. Заявлений діаметр волокна становить 125 мкм, кількість волокон — від 1 до 12. Для одиночного волокна в характеристиках зазначені розміри 0,25 і 0,9 мм. Інструмент оснащений круглим лезом, а заявлений ресурс сколювача становить 36 000 оптичних волокон.

Типовий кут сколу FC-6S вказаний як менше 0,5°. Розміри інструмента — 63×76×63 мм, маса — 430 г. У характеристиках також зазначено, що блок для обрізання оптоволокна може встановлюватися на штатив.

Довжина сколу на сторінці окремого товару наведена так: 10 мм; 9–16 мм для 0,25 мм; 10–16 мм для 0,9 мм. Потрібну довжину підготовки слід узгоджувати з вимогами обладнання або елемента, в який волокно встановлюватиметься після сколювання.

Стрипер CFS-2 для оптичного волокна

CFS-2 призначений для підготовки оптоволокна перед зварюванням. Він використовується для зняття захисного покриття 250 мкм з оптичного волокна діаметром 125 мкм, а також для видалення зовнішніх захисних оболонок діаметром від 2 до 3 мм.

У робочій частині CFS-2 передбачені отвір діаметром 140 мкм і V-подібний виріз. Вони використовуються для зняття буферного покриття діаметром 250 мкм з волокна 125 мкм. Другий отвір призначений для видалення зовнішнього захисного покриття оптичного кабелю діаметром 2–3 мм.

Стрипер не потребує регулювання: його робочі параметри встановлюються під час виробництва. У характеристиках зазначено, що інструмент не залишає подряпин і зарубок на оптичному волокні, а ріжучі поверхні виготовлені з високою точністю для надійного зняття буферного покриття. Конструкція має засувку для фіксації в зімкненому стані.

Розміри CFS-2: довжина 17 см, ширина 7 см. Маса — 119 г. Стрипер можна використовувати як окремий робочий інструмент або разом зі сколювачем FC-6S у послідовному процесі підготовки волокна.

Основні характеристики комплекту

• комплект: сколювач FC-6S + стрипер CFS-2;
• призначення: підготовка оптичного волокна до подальших технологічних операцій;
• діаметр оптичного волокна для FC-6S: 125 мкм;
• кількість волокон для FC-6S: 1–12;
• розмір одиночного волокна: 0,25 і 0,9 мм;
• тип леза FC-6S: кругле;
• ресурс FC-6S: 36 000 оптичних волокон;
• типовий кут сколу FC-6S: менше 0,5°;
• розміри FC-6S: 63×76×63 мм;
• маса FC-6S: 430 г;
• CFS-2 знімає покриття 250 мкм з волокна 125 мкм;
• CFS-2 працює із зовнішнім захисним покриттям діаметром 2–3 мм;
• отвір у робочій частині CFS-2: 140 мкм;
• розміри CFS-2: 17×7 см;
• маса CFS-2: 119 г;
• регулювання CFS-2 не потрібне.

Послідовність підготовки оптичного волокна

Перед роботою потрібно переконатися, що інструменти та робоче місце чисті. Захисне покриття знімають стрипером CFS-2 на довжині, потрібній для наступної операції. Після зачистки оголене волокно очищають відповідним для оптики способом, не торкаючись скляної поверхні пальцями. Потім волокно укладають у напрямну FC-6S без перекосу та виконують скол штатним механізмом.

Стрипер і сколювач не взаємозамінні. CFS-2 видаляє захисні шари, а FC-6S працює вже з оголеною частиною волокна. Якщо під час зачистки на склі з’явилося пошкодження або залишилися частинки покриття, це може погіршити наступний скол. Тому перед встановленням волокна у сколювач важливо перевірити очищену ділянку та стан робочої зони.

Особливості FC-6S і CFS-2

FC-6S має компактні габарити та заявлений ресурс 36 000 сколів. Кругле лезо призначене для роботи з оптичним волокном, тому його не слід використовувати для обрізання металевого дроту, силових елементів кабелю, кевлару або інших матеріалів. Чистота напрямної та робочої зони впливає на стабільність підготовки волокна.

В описі FC-6S зазначено, що модель є копією Sumitomo FC 6S. Це важливе уточнення під час вибору: інструмент варто оцінювати за характеристиками конкретної моделі FC-6S, а не сприймати його як підтверджений оригінальний виріб Sumitomo.

CFS-2 виконує дві операції в межах заявлених параметрів: знімає буферне покриття 250 мкм з волокна 125 мкм і дозволяє видаляти зовнішнє захисне покриття діаметром 2–3 мм. Оскільки робочі параметри встановлені під час виробництва, ручне регулювання перед використанням не потрібне.

Для яких робіт підходить комплект

Набір FC-6S + CFS-2 призначений для робіт, де потрібно підготувати оптичне волокно до зварювання, встановлення конектора або іншого технологічного з’єднання. Він може бути корисним монтажникам ВОЛЗ, сервісним спеціалістам і майстрам, які працюють з оптичними кабелями та виконують зачистку й сколювання волокна в межах заявлених характеристик.

Комплект доцільний для користувачів, яким потрібні два взаємодоповнювальні інструменти: CFS-2 для зняття покриття та FC-6S для формування торця. Кожен інструмент можна використовувати окремо відповідно до його призначення, а разом вони забезпечують логічну послідовність робіт із підготовки оптоволокна.

Комплект FC-6S + CFS-2 для монтажу ВОЛЗ

Поєднання сколювача FC-6S і стрипера CFS-2 закриває два послідовні етапи підготовки оптичного волокна без дублювання функцій. Для вибору варто орієнтуватися на фактичні параметри: FC-6S працює з волокном 125 мкм, підтримує від 1 до 12 волокон, має заявлений ресурс 36 000 сколів і типовий кут менше 0,5°. CFS-2 призначений для покриття 250 мкм на волокні 125 мкм та зовнішніх оболонок 2–3 мм.

Якщо ці характеристики відповідають вашим робочим задачам, комплект може використовуватися як базова пара інструментів для зачистки та сколювання оптичного волокна під час монтажу й обслуговування ВОЛЗ.
