Набір інструментів для ВОЛЗ: сколювач FC-6S, стрипер CFS-2 та стрипер FTTH

Набір FC-6S + CFS-2 + FTTH призначений для підготовки та обробки оптичного волокна під час монтажу, зварювання й обслуговування волоконно-оптичних ліній зв’язку. До комплекту входять три інструменти з різним призначенням: сколювач оптичного волокна FC-6S, стрипер CFS-2 для зняття захисного покриття з оптичного волокна та зовнішньої оболонки кабелю, а також стрипер FTTH для роботи з плоским FTTH-кабелем. Така комплектація дозволяє виконувати основні операції підготовки волокна перед наступним технологічним етапом.

Комплект орієнтований на роботи з оптоволоконними кабелями, де важливо послідовно зняти необхідне покриття, підготувати волокно та виконати контрольований скол. Замість трьох окремих позицій користувач отримує набір інструментів для ВОЛЗ, у якому кожен елемент виконує свою функцію. Це зручно для монтажних і сервісних робіт, підготовки оптичного волокна перед зварюванням, а також робіт із FTTH-кабелями.

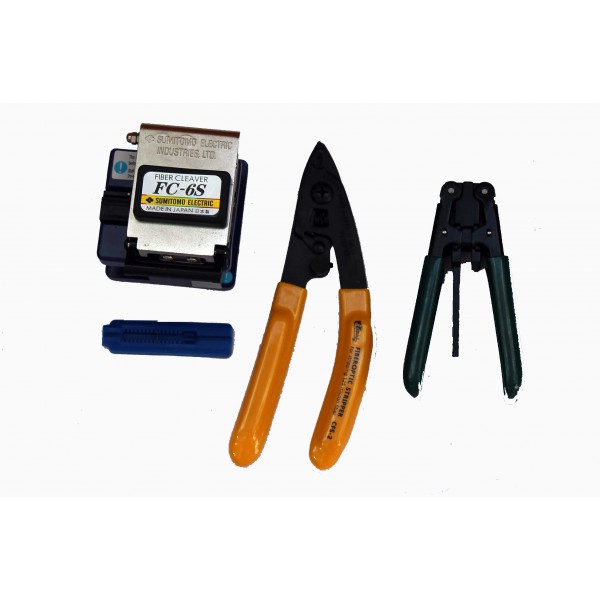

Комплектація набору FC-6S + CFS-2 + FTTH

• Сколювач оптичного волокна FC-6S — 1 шт.
• Стрипер CFS-2 — 1 шт.
• Стрипер FTTH — 1 шт.

Комплект поєднує інструменти для різних етапів підготовки оптичного кабелю. CFS-2 використовується для зняття покриття з оптичного волокна та оболонки кабелю, FTTH-стрипер призначений для плоского FTTH-кабелю розміром 3,1 × 2,0 мм, а FC-6S виконує сколювання підготовленого волокна. Такий розподіл функцій робить набір практичним рішенням для спеціалістів, які працюють із різними елементами волоконно-оптичної лінії.

Сколювач оптичного волокна FC-6S

FC-6S — механічний сколювач для підготовки торця оптичного волокна. На сторінці товару зазначено, що ця модель є копією Sumitomo FC 6S. Інструмент розрахований на оптичне волокно діаметром 125 мкм і роботу з кількістю волокон від 1 до 12. Для одиночних волокон заявлені розміри 0,25 та 0,9 мм. Типовий кут сколу становить менше 0,5°, а ресурс сколювача — 36 000 оптичних волокон.

Сколювач застосовують після видалення захисного покриття та очищення волокна. Його завдання — сформувати рівний торець, придатний для подальшого технологічного процесу. Під час роботи важливо правильно розмістити волокно в робочій зоні та не торкатися очищеної ділянки. Якість попередньої зачистки безпосередньо впливає на результат сколювання, тому FC-6S логічно доповнюється стрипером CFS-2, який також входить до цього набору.

Основні параметри FC-6S

• тип інструмента — сколювач оптичного волокна;
• модель — FC-6S;
• діаметр оптичного волокна — 125 мкм;
• кількість волокон — від 1 до 12;
• розмір одиночного волокна — 0,25 та 0,9 мм;
• типовий кут сколу — менше 0,5°;
• ресурс — 36 000 оптичних волокон;
• лезо — кругле;
• розміри — 63 × 76 × 63 мм;
• вага — 430 г.

Для волокна 0,25 мм на сторінці FC-6S наведена довжина сколу 9–16 мм, а для волокна 0,9 мм — 10–16 мм. Вибір конкретної довжини підготовки потрібно узгоджувати з вимогами наступного елемента технологічного процесу. Також зазначено, що блок для обрізання оптоволокна може встановлюватися на штатив, однак тип кріплення або стандарт різьби в характеристиках не уточнюється.

Стрипер CFS-2 для підготовки оптоволокна

CFS-2 — стрипер для оптоволокна, призначений для підготовки волокна перед зварюванням. Він використовується для зняття захисного покриття 250 мкм з оптичного волокна діаметром 125 мкм, а також для видалення зовнішніх захисних оболонок діаметром від 2 до 3 мм. Таким чином, один інструмент виконує дві пов’язані операції, які потрібні під час підготовки оптичного кабелю.

На робочій частині CFS-2 розташовані отвір діаметром 140 мкм і V-подібний виріз. Вони призначені для зняття буферного покриття діаметром 250 мкм з оптичного волокна діаметром 125 мкм. Другий робочий отвір використовується для видалення зовнішнього захисного покриття кабелю діаметром 2–3 мм. Параметри інструмента встановлені під час виробництва, тому додаткове регулювання не потрібне.

У характеристиках CFS-2 також зазначено, що інструмент не залишає подряпин і зарубок на оптичному волокні, а його різальні поверхні виконані з високою точністю для надійного зняття буферного покриття. Для зберігання та транспортування передбачена засувка, яка утримує стрипер у зімкненому стані. Довжина інструмента становить 17 см, ширина — 7 см, вага — 119 г.

Основні характеристики CFS-2

• призначення — зняття покриття з оптичного волокна та оболонки оптичного кабелю;
• робота із захисним покриттям 250 мкм;
• діаметр оптичного волокна — 125 мкм;
• отвір на робочій частині — 140 мкм;
• зняття зовнішнього покриття кабелю діаметром 2–3 мм;
• регулювання не потрібне;
• передбачена засувка для зімкненого стану;
• довжина — 17 см;
• ширина — 7 см;
• вага — 119 г.

Стрипер FTTH для плоского оптичного кабелю

Третій інструмент у комплекті — стрипер FTTH. Він призначений для роботи з плоским FTTH-кабелем розміром 3,1 × 2,0 мм і використовується для підготовки відводів оптоволокна. На сторінці цього інструмента вказано, що він є повним аналогом Pro'sKit CP-FB01. Стрипер виготовлений зі сталі, покритої цинком.

Наявність окремого FTTH-стрипера розширює сферу застосування комплекту порівняно з набором, де є лише звичайний стрипер для волокна. CFS-2 і FTTH не дублюють один одного: перший орієнтований на зняття буферного покриття з волокна 125 мкм та зовнішньої оболонки 2–3 мм, тоді як другий має окреме призначення для FTTH-кабелю формату 3,1 × 2,0 мм. Це важливо враховувати при виборі інструмента під конкретну операцію.

Для яких робіт підходить набір

Набір інструментів FC-6S, CFS-2 і FTTH призначений для операцій, пов’язаних із монтажем та обслуговуванням волоконно-оптичних ліній. Комплектація охоплює кілька послідовних етапів роботи: зняття оболонки або буферного покриття, підготовку волокна та його сколювання.

Як використовуються інструменти в одному робочому процесі

Під час підготовки оптичного волокна важливо використовувати інструмент відповідно до його призначення. Якщо потрібно працювати з буферним покриттям 250 мкм на волокні 125 мкм або з оболонкою кабелю діаметром 2–3 мм, застосовується CFS-2. Для плоского FTTH-кабелю розміром 3,1 × 2,0 мм використовується спеціальний FTTH-стрипер. Після правильної зачистки та очищення волокна можна переходити до сколювання за допомогою FC-6S.

Стрипери виконують підготовку покриття й оболонки, тоді як сколювач працює безпосередньо з очищеним оптичним волокном. Для стабільного результату волокно перед сколюванням має бути очищене від залишків покриття та забруднень, а робоча зона сколювача — утримуватися в чистоті.

Що важливо врахувати під час роботи

Оптичне волокно потребує акуратної підготовки. Перед сколюванням необхідно видалити потрібну ділянку покриття, очистити оголене волокно й переконатися, що на ньому немає залишків полімеру або видимих пошкоджень. Не варто торкатися підготовленої скляної поверхні пальцями. Після цього волокно розміщують у сколювачі FC-6S відповідно до необхідної довжини сколу та виконують операцію штатним механізмом.

Для CFS-2 важливо використовувати відповідну робочу зону: частину для буферного покриття 250 мкм або отвір для зовнішньої оболонки 2–3 мм. FTTH-стрипер слід застосовувати саме для заявленого формату плоского кабелю 3,1 × 2,0 мм. Такий підхід дозволяє працювати в межах характеристик, наведених для кожного інструмента, і не переносити на них параметри інших моделей.

Кому може підійти цей набір інструментів для оптоволокна

Комплект FC-6S + CFS-2 + FTTH доцільно розглядати тим, кому потрібні базові ручні інструменти для підготовки оптичного волокна та FTTH-кабелю. Набір може використовуватися в монтажних і сервісних роботах на волоконно-оптичних лініях, під час підготовки волокна перед зварюванням та в інших операціях, де потрібні зачистка й точний скол.

Перед вибором варто звірити параметри кабелю та волокна з характеристиками інструментів. Для FC-6S заявлено волокно 125 мкм та одиночні волокна 0,25 і 0,9 мм; CFS-2 працює з покриттям 250 мкм і зовнішньою оболонкою 2–3 мм; FTTH-стрипер призначений для плоского кабелю 3,1 × 2,0 мм.
