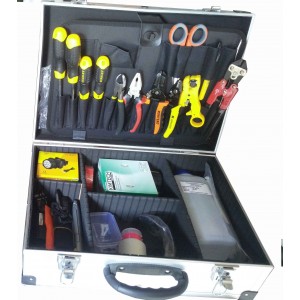

Набір інструментів для монтажу ВОК НІМ-25

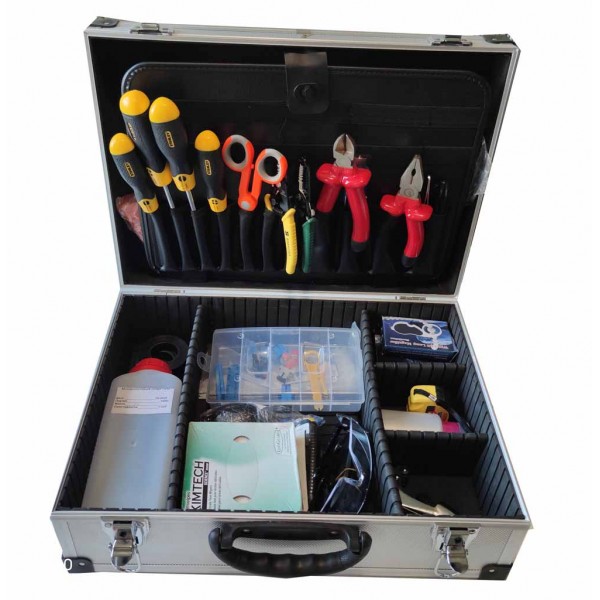

Набір інструментів НІМ-25 призначений для оброблення волоконно-оптичного кабелю, роботи з оптичними муфтами та виконання оперативного ремонту. Комплект зібраний в алюмінієвому ящику та містить понад 25 найменувань інструментів, пристосувань і витратних матеріалів, необхідних під час монтажних та ремонтних робіт з оптичним кабелем. Такий формат дає змогу тримати основне оснащення в одному комплекті та використовувати його безпосередньо на об’єкті.

НІМ-25 поєднує ручний інструмент для механічного оброблення кабелю, стрипери для зняття оболонки й ізоляції, ножиці для кевлару, допоміжне оснащення для очищення, маркування та організації робочого місця. У комплект також входять засоби індивідуального захисту, освітлення, матеріали для очищення та дрібні монтажні аксесуари. Завдяки такій комплектації набір орієнтований на роботи, під час яких потрібно підготувати кабель, виконати його розділення, обслуговувати муфти та провести оперативний ремонт.

Для яких робіт призначений НІМ-25

Основне призначення комплекту — роботи з волоконно-оптичним кабелем і муфтами. Набір можна використовувати на етапах механічної підготовки кабелю: від розкриття зовнішньої оболонки до роботи з окремими елементами конструкції кабелю. До складу входять ножівка по металу, тросоріз, кусачки, плоскогубці та кілька типів викруток, тому в одному ящику зібрані базові інструменти для різних допоміжних операцій під час монтажу.

Для зняття оболонки та ізоляції передбачено декілька спеціалізованих інструментів. Окремий ніж використовується для оброблення зовнішньої оболонки кабелю. Регульований стрипер розрахований на різання та зачищення проводу діаметром 0,65–2,6 мм. Також у комплект входять стрипер CFS-3, стрипер-прищіпка для діаметра до 3 мм і стрипер для зняття ізоляції 4/28. Наявність кількох інструментів різного типу дає можливість виконувати різні операції під час підготовки кабелю.

Інструменти для підготовки та оброблення кабелю

Під час роботи з волоконно-оптичним кабелем необхідно послідовно виконувати механічну підготовку його елементів. У НІМ-25 для цього передбачені як універсальні, так і спеціалізовані інструменти. Ножівка по металу, тросоріз для сталевого троса або арматури, кусачки та плоскогубці призначені для виконання механічних операцій із відповідними елементами та деталями. Чотири викрутки — дві хрестові та дві шліцьові різного розміру — доповнюють комплект інструментів для монтажних операцій із кріпленням.

Окрему групу складають інструменти для зняття оболонки та ізоляції. Ніж для зовнішньої оболонки кабелю використовується на початковому етапі його підготовки. Регульований стрипер призначений для різання та зачищення проводу в зазначеному діапазоні діаметрів 0,65–2,6 мм. Стрипер CFS-3, стрипер-прищіпка до 3 мм і модель 4/28 доповнюють набір для операцій із різними елементами кабелю. Для роботи з кевларом передбачені окремі ножиці.

Очищення, обслуговування та допоміжні матеріали

Під час підготовки оптичного кабелю важливе не лише механічне оброблення, а й очищення робочих елементів. У НІМ-25 входить 1 літр рідини для видалення гідрофобного заповнювача, безворсові серветки та дозатор для спирту. Окремо передбачено набір дротинок діаметром 100 мкм для прочищення конекторів. Ці позиції доповнюють механічний інструмент і формують набір засобів для виконання очищення під час робіт з оптичним кабелем.

Для точних допоміжних операцій у наборі є пінцет і металева лінійка довжиною 15 см. Чорний маркер призначений для нанесення позначок під час монтажу, а ізоляційна стрічка та набір стяжок використовуються під час допоміжних монтажних операцій. Окремий короб передбачений для розміщення дрібних деталей.

Оснащення для роботи на об’єкті

Комплектація НІМ-25 включає не лише інструменти для безпосереднього оброблення кабелю, а й додаткове оснащення. У наборі є налобний акумуляторний ліхтар, який можна використовувати під час робіт за недостатнього освітлення. Захисні окуляри входять до комплекту як засіб захисту очей під час виконання механічних операцій.

Рулетка довжиною 3 м і металева лінійка на 15 см призначені для вимірювальних операцій. Два фаст-конектори та набір стяжок доповнюють оснащення монтажними елементами. Основні інструменти, пристосування та матеріали набору НІМ-25 розміщуються в алюмінієвому ящику.

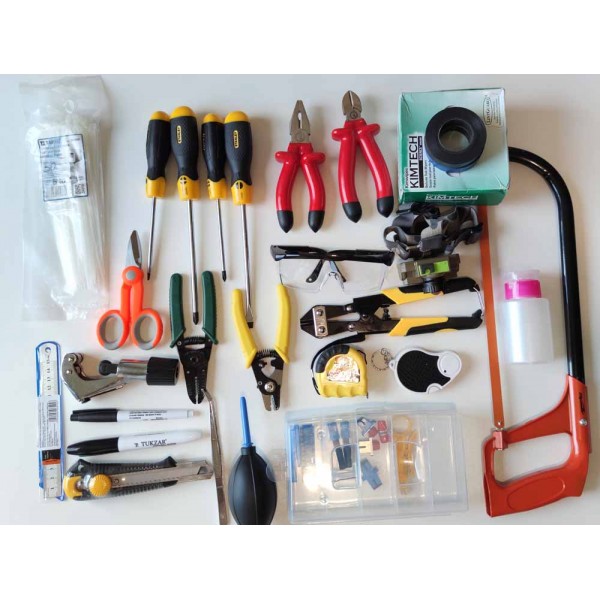

Комплектація набору інструментів НІМ-25

1. Ножівка по металу.
2. Тросоріз для сталевого троса / арматури.
3. Кусачки.
4. Плоскогубці.
5. Мала хрестова викрутка.
6. Велика хрестова викрутка.
7. Мала шліцьова викрутка.
8. Велика шліцьова викрутка.
9. Рулетка 3 м.
10. Ніж для оброблення зовнішньої оболонки кабелю.
11. Регульований стрипер для різання та зачищення проводу Ø 0,65–2,6 мм.
12. Стрипер CFS-3.
13. Стрипер-прищіпка Ø до 3 мм.
14. Стрипер для зняття ізоляції 4/28.
15. Ножиці для кевлару.
16. Рідина для видалення гідрофобного заповнювача — 1 л.
17. Пінцет.
18. Налобний ліхтар з акумулятором.
19. Безворсові серветки.
20. Дозатор для спирту.
21. Набір дротинок 100 мкм для прочищення конекторів.
22. Металева лінійка 15 см.
23. Ізоляційна стрічка.
24. Захисні окуляри.
25. Короб для дрібних деталей.
26. Чорний маркер.
27. Фаст-конектор — 2 шт.
28. Набір стяжок.

Структура комплекту НІМ-25

НІМ-25 сформований як робочий набір для фахівців, яким під час монтажу та ремонту ВОК потрібні різні типи ручного інструменту й допоміжного оснащення. В одному комплекті поєднані засоби для різання, зачищення, розкриття оболонки, роботи з кріпленням, очищення та маркування. Така комплектація відповідає призначенню набору — обробленню оптичного кабелю, роботі з муфтами та оперативному ремонту.

Комплект не обмежується спеціалізованими стриперами. До нього входять універсальні інструменти — плоскогубці, кусачки, викрутки, рулетка, лінійка, ніж і ножівка. Спеціалізовані позиції представлені стрипером CFS-3, ножицями для кевлару, рідиною для видалення гідрофобного заповнювача, безворсовими серветками та набором дротинок для прочищення конекторів.

Механічне оброблення волоконно-оптичного кабелю

Під час розділення ВОК можуть знадобитися інструменти для роботи з різними елементами конструкції кабелю. Саме тому НІМ-25 містить декілька типів ріжучого та зачищувального інструменту. Для зовнішньої оболонки передбачено окремий ніж, а для зачищення проводу — регульований стрипер із діапазоном Ø 0,65–2,6 мм. Додатково до нього в комплекті є CFS-3, стрипер-прищіпка до 3 мм і стрипер 4/28.

Для сталевого троса або арматури передбачений тросоріз. Також у комплект входять кусачки, плоскогубці та ножівка по металу. Ножиці для кевлару виділені в окрему позицію комплектації та призначені для роботи з кевларовими елементами. Таким чином, механічна частина набору охоплює кілька типів операцій, які виконуються під час підготовки кабелю до подальших монтажних або ремонтних робіт.

Допоміжний інструмент для монтажу

У НІМ-25 передбачено чотири викрутки: малу та велику хрестові, а також малу та велику шліцьові. Вони доповнюють основні інструменти під час роботи з елементами, де застосовуються відповідні типи кріплення. Плоскогубці та кусачки використовуються як універсальний ручний інструмент, а пінцет призначений для операцій із невеликими деталями.

Для контролю розмірів і нанесення позначок до комплекту включено рулетку 3 м, металеву лінійку 15 см і чорний маркер. Ізоляційна стрічка та набір стяжок доповнюють монтажну частину комплектації. Короб для дрібних деталей дозволяє відокремити невеликі елементи від основного ручного інструменту всередині робочого комплекту.

Засоби для очищення під час роботи з ВОК

Окрема частина комплектації НІМ-25 призначена для очищення. Набір містить рідину для видалення гідрофобного заповнювача в об’ємі 1 л, безворсові серветки та дозатор для спирту. Для прочищення конекторів передбачений набір дротинок діаметром 100 мкм. Наявність цих позицій дає змогу використовувати один комплект не лише для механічної підготовки кабелю, а й для супутніх операцій з очищення.

Безворсові серветки входять до набору окремою позицією. Дозатор призначений для спирту, а спеціальна рідина — для видалення гідрофобного заповнювача. Таке оснащення доповнює стрипери, ножі та інший механічний інструмент, формуючи комплект для послідовного виконання робіт з волоконно-оптичним кабелем.

НІМ-25 для монтажу та оперативного ремонту ВОК

Набір інструментів для монтажу ВОК НІМ-25 призначений для робіт, де необхідно обробляти оптичний кабель, працювати з муфтами та виконувати оперативний ремонт. У комплекті зібрані інструменти для механічного розділення кабелю, зняття оболонки та ізоляції, роботи з кевларом, очищення, вимірювання та допоміжних монтажних операцій.

Алюмінієвий ящик об’єднує понад 25 найменувань інструментів, пристосувань і матеріалів. У наведеній комплектації зазначено 28 позицій, серед яких ручний інструмент, спеціалізовані стрипери, матеріали для очищення, вимірювальне оснащення, налобний акумуляторний ліхтар і захисні окуляри. НІМ-25 орієнтований на монтажні та ремонтні роботи з волоконно-оптичним кабелем, його оброблення та обслуговування оптичних муфт.
