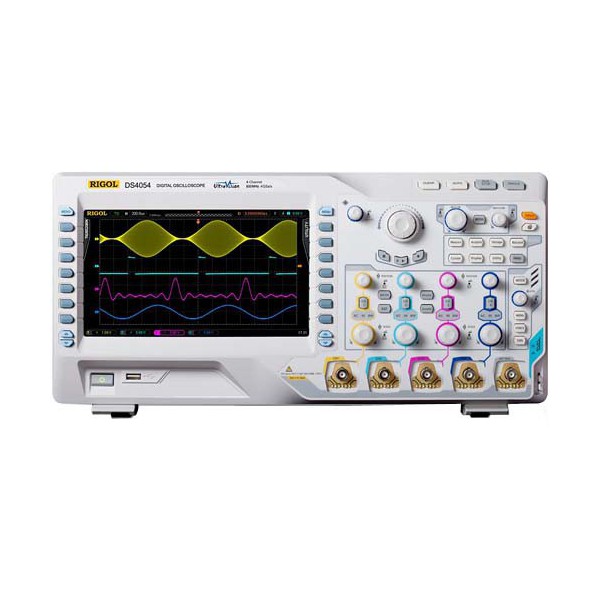

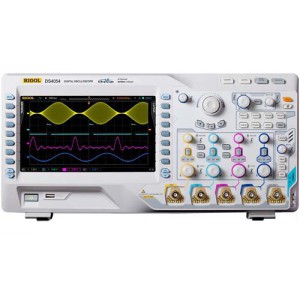

Осцилограф RIGOL DS4034 — цифровий 4-канальний осцилограф 350 МГц

RIGOL DS4034 — цифровий чотириканальний осцилограф серії DS4000 зі смугою пропускання 350 МГц, максимальною частотою дискретизації в реальному часі до 4 ГВиб/с та глибиною пам’яті до 140 млн точок. Прилад призначений для спостереження, вимірювання та аналізу форми електричних сигналів і дає змогу одночасно працювати з чотирма аналоговими каналами.

Поєднання широкої смуги пропускання, високої швидкості дискретизації, значної глибини пам’яті та швидкого захоплення осцилограм робить RIGOL DS4034 функціональним рішенням для вимірювальних завдань, де важливо не лише побачити форму сигналу, а й детально дослідити його поведінку протягом певного проміжку часу. Осцилограф підтримує автоматичні та курсорні вимірювання, статистичний аналіз результатів, частотомір, розвинені режими синхронізації, запуск за даними послідовних шин та декодування поширених цифрових протоколів.

Основні характеристики RIGOL DS4034

Осцилограф має 4 аналогові канали, завдяки чому користувач може одночасно контролювати кілька сигналів і порівнювати їх між собою на одному екрані. Це особливо зручно під час роботи зі складними електронними схемами, де необхідно відстежувати взаємозв’язок між сигналами в різних точках пристрою.

Смуга пропускання 350 МГц дає змогу працювати з широким діапазоном сигналів. Максимальна частота дискретизації в реальному часі становить 4 ГВиб/с. Висока швидкість дискретизації забезпечує велику кількість вимірювальних точок для формування осцилограми та допомагає детальніше відображати швидкі зміни сигналу.

Глибина пам’яті RIGOL DS4034 досягає 140 млн точок. Великий обсяг пам’яті має практичне значення під час запису тривалих сигналів: осцилограф може зберігати значний масив даних, не обмежуючись лише коротким фрагментом осцилограми. Це дає можливість збільшувати окремі ділянки записаного сигналу та детальніше аналізувати події, що відбувалися протягом запису.

• Смуга пропускання: 350 МГц.
• Кількість аналогових каналів: 4.
• Максимальна частота дискретизації в реальному часі: 4 ГВиб/с.
• Глибина пам’яті: до 140 млн точок.
• Максимальна швидкість захоплення: до 110 000 осцилограм за секунду.
• Запис і відтворення: до 200 000 кадрів.
• Градації яскравості форми сигналу: до 256 рівнів.
• Дисплей: кольоровий РК, діагональ 23 см, роздільна здатність 800 × 480.
• Кількість кольорів дисплея: 160 000.
• Інтерфейси: USB Device, USB Host, LAN, VGA, ізольований вихід Pass/Fail.
• Габаритні розміри: 440 × 218 × 130 мм.
• Маса: 4,8 кг.
• Робоча температура: 0…50 °C.

Швидке захоплення осцилограм

Максимальна швидкість реєстрації RIGOL DS4034 становить до 110 000 осцилограм за секунду. Цей параметр важливий під час аналізу нестабільних або рідкісних подій. Чим частіше осцилограф оновлює та захоплює сигнал, тим вища ймовірність зафіксувати короткочасну зміну, імпульс або іншу подію, яка може залишитися непомітною при меншій швидкості захоплення.

Осцилограф також підтримує запис і відтворення до 200 000 кадрів. Користувач може не обмежуватися спостереженням за сигналом тільки в реальному часі, а записувати послідовність осцилограм і потім переглядати її для пошуку необхідної події. Такий режим зручний, коли порушення в роботі схеми виникає не постійно, а лише час від часу.

Для наочного відображення сигналів передбачено до 256 рівнів градації яскравості. Різна інтенсивність відображення допомагає візуально оцінювати частоту появи окремих ділянок осцилограми та краще розрізняти особливості сигналу на екрані.

Розвинені режими синхронізації

RIGOL DS4034 підтримує широкий набір режимів синхронізації, що дає можливість налаштовувати запуск захоплення відповідно до характеру досліджуваного сигналу. Передбачено синхронізацію за фронтом, відеосигналом, швидкістю наростання, тривалістю імпульсу, короткочасною імпульсною перешкодою, збігом із заданим шаблоном, тривалістю події та послідовністю подій.

Користувач може вибрати умову, за якої осцилограф почне захоплення даних. Це дозволяє зосередитися не на всьому потоці сигналу, а на конкретній події або характерній зміні, що представляє інтерес під час діагностики та вимірювань.

Окрему увагу приділено роботі з цифровими інтерфейсами. Осцилограф підтримує запуск за даними протоколів I²C, RS232, SPI, USB, FlexRay і CAN. Для I²C, SPI, RS232, CAN та інших підтримуваних послідовних шин передбачено можливість запуску за даними шини та декодування протоколів.

Аналіз послідовних шин

У сучасних електронних пристроях значна частина обміну інформацією між компонентами відбувається через послідовні цифрові інтерфейси. Тому можливість синхронізації за даними шин і декодування протоколів розширює функціональність осцилографа порівняно зі звичайним переглядом форми електричного сигналу.

RIGOL DS4034 може використовувати дані послідовної шини як умову запуску. Завдяки цьому користувач отримує можливість знайти в потоці обміну потрібну подію та дослідити відповідну ділянку сигналу. Підтримка I²C, SPI, RS232 і CAN дозволяє використовувати осцилограф під час аналізу електронних систем, у яких застосовуються ці інтерфейси.

Декодування протоколів допомагає пов’язувати електричну форму сигналу з передаваними даними. Це спрощує аналіз взаємодії між окремими вузлами електронної системи та допомагає швидше знаходити ділянки, які потребують додаткової перевірки.

Автоматичні та курсорні вимірювання

Осцилограф RIGOL DS4034 підтримує широкий набір автоматичних вимірювань зі статистичною обробкою результатів. Це дозволяє отримувати числові значення параметрів сигналу без необхідності визначати їх вручну за масштабною сіткою екрана.

Крім автоматичних функцій, доступні курсорні вимірювання. Користувач може встановлювати курсори на потрібні точки осцилограми та визначати параметри конкретної ділянки сигналу. Такий спосіб корисний, коли необхідно проаналізувати окремий імпульс, часовий інтервал або вибрану частину записаної осцилограми.

Вбудований частотомір доповнює стандартні вимірювальні можливості приладу. У поєднанні з автоматичними вимірюваннями, курсорами, статистикою та великою пам’яттю це дозволяє використовувати один осцилограф для комплексного дослідження сигналу.

Кольоровий дисплей 800 × 480

Для відображення осцилограм і результатів вимірювань RIGOL DS4034 оснащений кольоровим РК-дисплеєм із діагоналлю 23 см. Роздільна здатність екрана становить 800 × 480, а кількість відтворюваних кольорів — 160 000.

На великому кольоровому екрані зручно одночасно контролювати сигнали чотирьох каналів, параметри вимірювань, налаштування синхронізації та іншу інформацію. Колірне розділення каналів допомагає швидше орієнтуватися при одночасному відображенні декількох осцилограм.

Поєднання роздільної здатності екрана з 256 рівнями інтенсивності відображення форми сигналу дає змогу детально спостерігати характер осцилограми та візуально відрізняти стабільні ділянки від подій, які з’являються рідше.

Інтерфейси для підключення зовнішніх пристроїв

RIGOL DS4034 оснащений набором інтерфейсів для підключення до комп’ютерів, мережі та зовнішніх пристроїв. Передбачено USB Device, USB Host, LAN, VGA, а також ізольований вихід Pass/Fail. Мережеве підключення LAN підтримує LXI Class C.

USB Host може використовуватися для роботи із сумісними USB-пристроями, а USB Device забезпечує підключення осцилографа як зовнішнього пристрою. Інтерфейс LAN дозволяє інтегрувати прилад у мережеву вимірювальну інфраструктуру. Вихід VGA призначений для виведення зображення на сумісний зовнішній дисплей.

Ізольований вихід Pass/Fail доповнює функції контролю результатів вимірювань. Наявність декількох типів інтерфейсів робить DS4034 зручним для використання не лише як автономного настільного осцилографа, а й у складі вимірювальної системи.

Глибина пам’яті 140 млн точок

Однією з ключових характеристик цифрового осцилографа є глибина пам’яті. У RIGOL DS4034 вона становить до 140 млн точок. Чим більше точок може зберегти прилад, тим довший часовий фрагмент сигналу можна записати зі збереженням високої деталізації.

Це особливо корисно, коли необхідно одночасно бачити загальну картину процесу та досліджувати окремі короткі події. Після запису користувач може перейти до потрібної ділянки осцилограми й розглянути її детальніше. Таким чином, велика пам’ять доповнює високу частоту дискретизації та дає більше можливостей для аналізу складних сигналів.

У поєднанні зі швидкістю захоплення до 110 000 осцилограм за секунду та функцією запису до 200 000 кадрів глибока пам’ять дозволяє не тільки контролювати поточний сигнал, а й накопичувати дані для подальшого аналізу.

Чотири канали для одночасного аналізу сигналів

Наявність чотирьох аналогових каналів дає змогу RIGOL DS4034 одночасно відображати до чотирьох сигналів. Це дозволяє порівнювати їх форму та часові характеристики без необхідності постійно перемикати один вимірювальний канал між різними точками схеми.

Чотириканальна конфігурація особливо зручна для завдань, де необхідно бачити взаємозв’язок декількох сигналів. На одному екрані можна контролювати їх зміну в часі, застосовувати синхронізацію та використовувати доступні функції автоматичних або курсорних вимірювань.

Конструкція та умови експлуатації

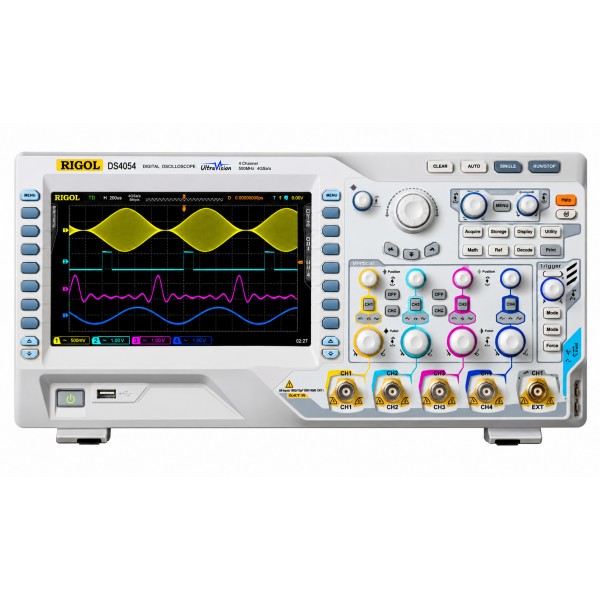

Габаритні розміри осцилографа становлять 440 × 218 × 130 мм, маса — 4,8 кг. Прилад виконаний у настільному форматі та оснащений великим кольоровим дисплеєм і органами керування для роботи з каналами, запуском, масштабуванням та вимірювальними функціями.

Допустима робоча температура становить від 0 до 50 °C. Цей параметр необхідно враховувати під час вибору місця встановлення та експлуатації осцилографа.

Серія RIGOL DS4000

DS4034 належить до серії цифрових осцилографів RIGOL DS4000. У цій серії представлені моделі з різною кількістю каналів і різною смугою пропускання, зокрема DS4054, DS4034, DS4032, DS4024, DS4022, DS4014 та DS4012.

Модель RIGOL DS4034 займає в серії позицію чотириканального осцилографа зі смугою пропускання 350 МГц. Поєднання 4 каналів, максимальної частоти дискретизації 4 ГВиб/с, пам’яті до 140 млн точок і швидкості захоплення до 110 000 осцилограм за секунду дозволяє використовувати прилад для детального дослідження аналогових сигналів і роботи з підтримуваними послідовними інтерфейсами.

Кому підійде осцилограф RIGOL DS4034

RIGOL DS4034 варто розглядати для вимірювальних завдань, де потрібні чотири аналогові канали, смуга пропускання до 350 МГц і можливість записувати значні обсяги даних. Прилад дозволяє аналізувати як періодичні сигнали, так і короткочасні події, використовувати різні умови запуску та працювати з послідовними цифровими протоколами.

Якщо необхідно одночасно контролювати декілька сигналів, фіксувати рідкісні події, записувати довгі послідовності осцилограм або виконувати автоматичні та курсорні вимірювання, характеристики DS4034 забезпечують широкий набір інструментів для такої роботи.

Осцилограф RIGOL DS4034 в Україні

Цифровий осцилограф RIGOL DS4034 поєднує смугу пропускання 350 МГц, чотири аналогові канали, частоту дискретизації до 4 ГВиб/с, пам’ять до 140 млн точок і швидкість реєстрації до 110 000 осцилограм за секунду. Додаткові можливості включають запис і відтворення до 200 000 кадрів, розвинену систему синхронізації, декодування послідовних протоколів, автоматичні та курсорні вимірювання.

Перед тим як купити RIGOL DS4034 в Україні, варто звернути увагу на ключові параметри моделі: смугу пропускання 350 МГц, 4 канали, частоту дискретизації 4 ГВиб/с, глибину пам’яті 140 млн точок, підтримувані режими запуску та набір інтерфейсів USB, LAN і VGA. Саме ці характеристики визначають можливості осцилографа під час вимірювання та аналізу електричних сигналів.
