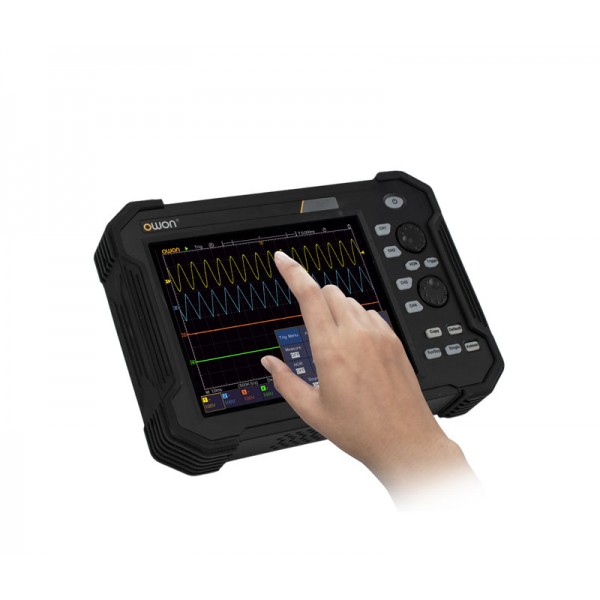

Переносной осциллограф TAO3074

Модель

Переносной осциллограф Owon TAO3074

Bandwidth

70 МГц

Выборка

1 ГВыб/ сек.

Вертикальное разрешение (A/D))

8 бит

Длина памяти

40M

Частота обновления форм

45000 форм/сек

Горизонтальная шкала (s/div))

1 ns/деление - 1000s/деление, шаг 1 - 2 - 5

Количество каналов

4 (четыре)

Экран

8 дюймов, цветной LCD, 800 x 600 точек，ТАЧСКРИН

Входной импенданс

1 МОм ± 2%, in parallel with 15pF ± 5pF

Макс. Входное напряжение

1MΩ ≤ 300Vrms;

Probe Attenuation Factor

0.001X - 1000X, step by 1 - 2 - 5

Вход

DC, AC, GND

Вертикальная чувствительность

1mV/div - 10V/div (at input)

Тип тригера

Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, UART(RS232), and CAN (optional)

Bus Decoding(опция)

I2C, SPI, UART(RS232), CAN

Тип тригера

Auto, Normal, and Single

Автоматические измерения

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area

Обработка сигнала

＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter

Память

100 форм волн

Интерфейс для связи

USB host, USB device, USB port for PictBridge,LAN, and WIFI (опция)

Частотомер

возможен

Аккумулятор

7.4 В, 8000mAh， 5 часов работы

Размеры

27x19x4,8 см.

Вес

Около 1,7 кг. Без аксессуаров
