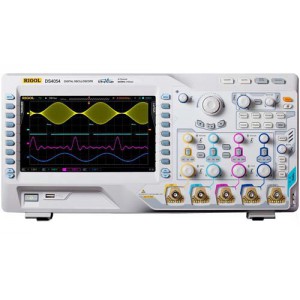

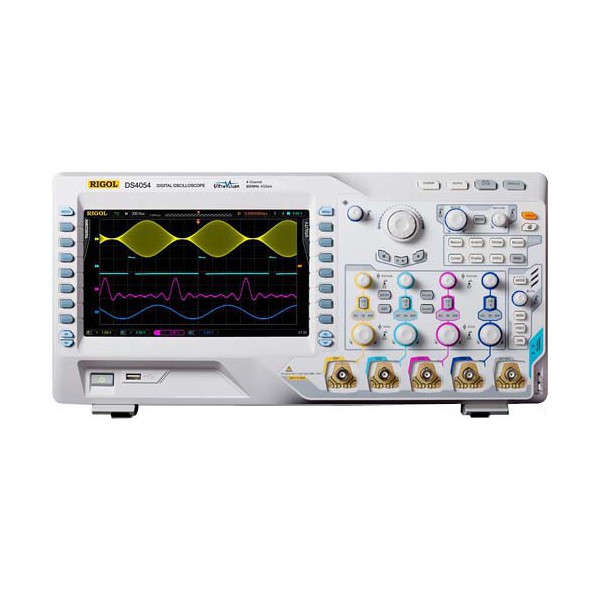

Цифровий осцилограф Rigol DS4014 — 4 канали, 100 МГц, дискретизація до 4 Гвиб/с

Rigol DS4014 — професійний чотириканальний цифровий осцилограф серії DS4000 для дослідження електричних сигналів, діагностики електронного обладнання та проведення лабораторних вимірювань. Прилад оснащений чотирма аналоговими каналами зі смугою пропускання 100 МГц і забезпечує максимальну частоту дискретизації в реальному часі до 4 Гвиб/с.

Осцилограф побудований на технології Rigol UltraVision, яка поєднує велику глибину пам'яті, високу швидкість захоплення осцилограм і відображення сигналів із градаціями яскравості. Таке рішення допомагає виявляти короткочасні перешкоди, нестабільні імпульси та інші особливості сигналів, які складно помітити під час звичайного спостереження.

Rigol DS4014 має пам'ять до 140 млн точок, підтримує швидкість захоплення до 110 000 осцилограм за секунду та дозволяє записувати й відтворювати до 200 000 кадрів сигналу. Ці функції корисні під час дослідження складних електронних систем і пошуку несправностей, що виникають нерегулярно.

Для перегляду результатів передбачений кольоровий 9-дюймовий дисплей із роздільною здатністю 800 × 480 пікселів. Осцилограф підтримує автоматичні та курсорні вимірювання, математичне оброблення сигналів, аналіз послідовних шин і розширені режими запуску.

Наявність інтерфейсів USB, LAN і VGA дозволяє підключати зовнішні накопичувачі, передавати результати на комп'ютер та використовувати прилад у складі автоматизованих вимірювальних систем.

Призначення та можливості Rigol DS4014

Цифровий осцилограф використовується для відображення зміни електричної напруги в часі. На відміну від звичайного мультиметра, він дозволяє аналізувати не лише величину сигналу, а й його форму, частоту, тривалість імпульсів, фронти та часові співвідношення.

Rigol DS4014 підходить для таких завдань:

• Одночасне дослідження чотирьох аналогових сигналів.
• Вимірювання частоти, періоду, амплітуди та тривалості імпульсів.
• Перевірка сигналів керування в електронних схемах.
• Діагностика імпульсних джерел живлення та перетворювачів.
• Аналіз часових затримок між сигналами.
• Виявлення короткочасних перешкод і нестабільних імпульсів.
• Дослідження цифрових інтерфейсів і послідовних протоколів.
• Перевірка електронних блоків під час ремонту та налагодження.
• Записування осцилограм для подальшого аналізу.
• Виконання автоматичних вимірювань зі статистичною обробкою.

Чотири канали особливо корисні під час дослідження електронних систем, у яких необхідно одночасно контролювати декілька взаємопов'язаних сигналів.

Чотири аналогові канали зі смугою пропускання 100 МГц

Rigol DS4014 обладнаний чотирма аналоговими входами, які дозволяють одночасно відображати сигнали з різних точок електричної схеми.

Смуга пропускання кожного каналу становить 100 МГц. Ця характеристика визначає частотний діапазон аналогового вимірювального тракту та має важливе значення для правильного відображення швидкозмінних сигналів.

Чотириканальна конструкція дозволяє порівнювати сигнали на вході та виході електронних вузлів, досліджувати роботу кількох каскадів, оцінювати часові затримки та перевіряти послідовність керувальних імпульсів.

Кожен канал має незалежні налаштування вертикального масштабу та положення осцилограми. Для підключення сигналів використовуються відповідні осцилографічні пробники.

Під час вибору пробника необхідно враховувати його смугу пропускання, коефіцієнт ослаблення та допустиму вхідну напругу. Саме ці параметри разом із характеристиками осцилографа визначають можливості вимірювальної системи.

Частота дискретизації до 4 Гвиб/с

Максимальна частота дискретизації Rigol DS4014 становить 4 Гвиб/с, тобто до чотирьох мільярдів вибірок за секунду.

Висока частота дискретизації дозволяє отримувати детальнішу інформацію про форму сигналу, особливо під час дослідження коротких імпульсів і швидких переходів.

Важливо враховувати, що максимальне значення залежить від кількості активних каналів і режиму роботи системи збирання даних.

• До 4 Гвиб/с — у режимі чергування каналів спільного аналого-цифрового тракту.
• До 2 Гвиб/с на канал — коли задіяні обидва канали відповідної пари.

Канали CH1 і CH2 використовують спільний тракт дискретизації, аналогічно до пари CH3 і CH4. Тому наведені 4 Гвиб/с не слід сприймати як гарантовану частоту дискретизації кожного з чотирьох каналів одночасно.

Під час вимірювання швидких сигналів потрібно вибирати достатню частоту дискретизації та відповідну часову розгортку, щоб уникати спотворень цифрового відображення.

Глибина пам'яті до 140 млн точок

Однією з важливих характеристик серії Rigol DS4000 є велика пам'ять захоплення сигналу — до 140 Мточок.

Глибока пам'ять дозволяє записувати тривалі часові інтервали з великою кількістю вибірок. Це допомагає поєднувати загальний огляд електричного процесу з детальним дослідженням окремих короткочасних подій.

За максимальної глибини пам'яті користувач може збільшувати окремі ділянки збереженої осцилограми та аналізувати форму сигналу без повторного проведення вимірювання.

Обсяг пам'яті також залежить від кількості активних каналів:

• До 140 млн точок — у режимі чергування каналів.
• До 70 млн точок на канал — коли обидва канали відповідної пари працюють одночасно.

Можливість записувати тривалі послідовності сигналів корисна під час аналізу періодичних процесів, роботи електронних контролерів та пошуку рідкісних збоїв.

Технологія UltraVision та швидкість захоплення до 110 000 осцилограм/с

Rigol DS4014 підтримує технологію UltraVision, яка забезпечує швидке оновлення осцилограм та розширені можливості аналізу.

Максимальна швидкість захоплення становить 110 000 осцилограм за секунду. Висока частота реєстрації зменшує проміжки часу, протягом яких осцилограф не захоплює нові дані.

Це підвищує ймовірність виявлення коротких або нерегулярних порушень форми сигналу.

Для відображення використовується до 256 градацій яскравості. Ділянки осцилограми, які повторюються частіше, відображаються з іншою інтенсивністю, ніж поодинокі події.

Такий спосіб візуалізації дозволяє оцінювати стабільність сигналу та помічати відхилення його форми, які можуть залишитися непомітними на звичайному графіку.

Записування та відтворення до 200 000 кадрів

Осцилограф DS4014 підтримує апаратне записування осцилограм із можливістю подальшого відтворення й аналізу.

Максимальний обсяг запису становить до 200 000 кадрів. Фактична кількість залежить від вибраної глибини пам'яті та налаштувань режиму записування.

Ця функція корисна для дослідження процесів, у яких несправність проявляється лише періодично.

Після завершення записування оператор може переглядати окремі кадри та порівнювати сигнали, що були зареєстровані в різні моменти часу.

Завдяки цьому немає потреби постійно спостерігати за дисплеєм в очікуванні короткочасної події. За правильно налаштованих умов запуску осцилограф може захопити її для подальшого аналізу.

Розширені режими синхронізації та запуску

Rigol DS4014 підтримує декілька режимів запуску розгортки, які дозволяють визначати умови захоплення сигналу.

Основні режими синхронізації:

• За фронтом сигналу (Edge).
• За тривалістю імпульсу (Pulse Width).
• За швидкістю наростання або спадання сигналу (Slope).
• За короткочасною імпульсною перешкодою та неповним імпульсом (Runt).
• За відповідністю встановленому шаблону (Pattern).
• За N-м фронтом сигналу (Nth Edge).
• За відеосигналом (Video).
• За умовами послідовних цифрових шин.

Такі режими допомагають досліджувати сигнали, у яких важливі конкретні часові або логічні умови.

Наприклад, запуск за тривалістю імпульсу дозволяє налаштувати захоплення події з певними часовими характеристиками. Запуск за шаблоном корисний під час перевірки взаємодії кількох цифрових сигналів.

Для дослідження послідовних інтерфейсів передбачені відповідні режими запуску за даними протоколів.

Аналіз послідовних інтерфейсів I²C, SPI, RS-232 та CAN

Rigol DS4014 підтримує функції синхронізації за сигналами послідовних шин і можливості декодування цифрових протоколів.

Серед підтримуваних інтерфейсів серії DS4000 зазначені:

• I²C;
• SPI;
• RS-232/UART;
• CAN;
• LIN;
• USB;
• FlexRay.

Такі можливості корисні під час налагодження мікроконтролерних систем, електронних модулів зв'язку та пристроїв із цифровими шинами.

Декодування дозволяє зіставляти форму електричного сигналу з переданими даними. Це спрощує пошук порушень обміну, помилок синхронізації та нестабільної роботи інтерфейсів.

Зверніть увагу: частина функцій декодування послідовних шин для серії DS4000 може вимагати окремих програмних опцій. Перед замовленням необхідно уточнити перелік активованих функцій конкретного осцилографа.

Автоматичні вимірювання та математичний аналіз сигналів

Осцилограф Rigol DS4014 оснащений функціями автоматичного визначення параметрів електричних сигналів.

Прилад дозволяє аналізувати амплітудні, часові та частотні характеристики без необхідності виконувати всі обчислення вручну.

Серед доступних можливостей — вимірювання частоти, періоду, амплітуди, часових інтервалів, тривалості імпульсів та інших параметрів осцилограми.

Передбачені курсорні вимірювання, статистичне оброблення результатів і математичні операції над сигналами.

Користувач може виконувати додавання, віднімання, множення та ділення сигналів, а також використовувати швидке перетворення Фур'є (FFT) для дослідження їхніх частотних складових.

Функції математичного аналізу корисні під час порівняння сигналів на вході та виході електронного вузла, оцінювання часових затримок і виявлення частотних компонентів.

Кольоровий 9-дюймовий дисплей

Rigol DS4014 оснащений кольоровим рідкокристалічним дисплеєм із діагоналлю 9 дюймів, або приблизно 23 см.

Роздільна здатність екрана становить 800 × 480 пікселів. Дисплей підтримує відображення приблизно 160 тисяч кольорів.

Велика площа екрана дозволяє одночасно переглядати чотири осцилограми, параметри вимірювання, налаштування синхронізації та результати автоматичного аналізу.

Канали відображаються різними кольорами, що допомагає розрізняти сигнали під час одночасного дослідження.

Відображення з градаціями яскравості доповнює звичайну кольорову індикацію та дозволяє оцінювати щільність повторюваних подій.

USB, LAN, VGA та інтеграція з комп'ютером

Цифровий осцилограф DS4014 підтримує декілька інтерфейсів для збереження результатів і підключення до зовнішнього обладнання.

• USB Host — підключення сумісних USB-накопичувачів та периферійних пристроїв.
• USB Device — підключення осцилографа до комп'ютера.
• LAN — робота в локальній мережі з підтримкою стандарту LXI Class C.
• VGA — передавання зображення на зовнішній дисплей.
• AUX / Pass-Fail — допоміжні сигнальні функції.
• USB-GPIB — додаткова опція для інтеграції у вимірювальні системи.

Інтерфейси дозволяють використовувати Rigol DS4014 як окремий лабораторний прилад або як частину комп'ютеризованого вимірювального комплексу.

Підключення до ПК зручне для дистанційного керування, збереження осцилограм і подальшого опрацювання результатів.

Технічні характеристики осцилографа Rigol DS4014

Де використовується чотириканальний осцилограф DS4014?

Розроблення електроніки. Чотири канали дозволяють одночасно аналізувати декілька сигналів і перевіряти взаємодію електронних вузлів.

Сервісні центри. Осцилограф використовується для пошуку несправностей у блоках живлення, контролерах та іншому електронному обладнанні.

Промислова автоматизація. Прилад допомагає досліджувати сигнали керування, імпульсні послідовності та роботу електронних систем.

Електронні лабораторії. Автоматичні вимірювання, FFT, велика пам'ять і розширені режими запуску дозволяють виконувати детальний аналіз сигналів.

Навчальні заклади. Осцилограф може використовуватися для практичного вивчення електронних схем, цифрових інтерфейсів та методів вимірювання.

Переваги Rigol DS4014 для складних вимірювань

Rigol DS4014 поєднує чотири аналогові канали, смугу пропускання 100 МГц, швидку дискретизацію та пам'ять великої глибини.

Технологія UltraVision дозволяє відображати повторювані та рідкісні події з різною яскравістю. Записування до 200 000 кадрів допомагає повертатися до вже захоплених сигналів і докладніше досліджувати окремі ділянки.

Додаткові можливості синхронізації, автоматичних вимірювань і математичного аналізу скорочують обсяг ручних розрахунків під час налагодження електронного обладнання.

Для роботи з цифровими інтерфейсами важливо перевірити наявність необхідних програмних опцій декодування. Модель DS4014 має чотири аналогові канали й не передбачає 16 цифрових каналів, характерних для версій серії MSO4000.

Комплектація та вибір додаткового приладдя

Для осцилографів Rigol DS4000 виробник передбачає використання сумісних пасивних та активних пробників, зокрема моделей серії RP3500A.

Залежно від завдань вимірювання можуть знадобитися додаткові аксесуари: спеціалізовані пробники, засоби підключення до комп'ютера та програмні опції аналізу протоколів.

Конкретний комплект постачання DS4014 на сторінці товару не деталізований. Тому перед замовленням необхідно уточнити кількість пробників, наявність кабелів, документації та встановлених програмних опцій.

Важливо також перевірити стан і комплектацію приладу, оскільки виробник позначає модель DS4014 як застарілу.

Купити цифровий осцилограф Rigol DS4014 в Україні

Rigol DS4014 — чотириканальний цифровий осцилограф зі смугою пропускання 100 МГц, максимальною частотою дискретизації 4 Гвиб/с і пам'яттю до 140 млн точок.

Прилад підтримує захоплення до 110 000 осцилограм за секунду, записування до 200 000 кадрів, розширені режими синхронізації, автоматичні вимірювання та математичний аналіз сигналів.

Кольоровий 9-дюймовий екран, інтерфейси USB і LAN та чотири незалежні аналогові входи дозволяють використовувати його в лабораторіях, сервісних центрах і професійних вимірювальних системах.

У картці магазину вказано договірну ціну. Перед тим як купити осцилограф Rigol DS4014 в Україні, рекомендується уточнити фактичну наявність, стан приладу, комплектацію та перелік активованих функцій.
