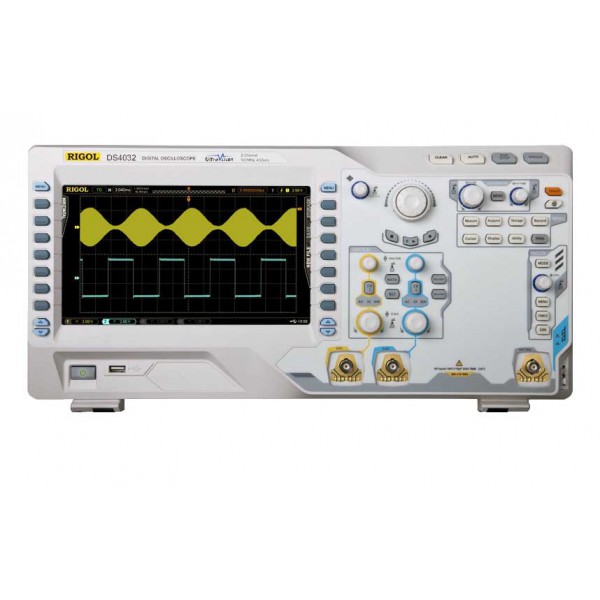

Цифровий осцилограф RIGOL DS4052

RIGOL DS4052 — цифровий двоканальний осцилограф із смугою пропускання 500 МГц, максимальною частотою дискретизації в реальному часі до 4 Гвиб/с та глибиною пам’яті 140 млн точок. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів, коли важливо не лише побачити форму сигналу, а й детально дослідити короткочасні події, імпульси, фронти та послідовності даних. Поєднання широкої смуги пропускання, швидкої реєстрації осцилограм і розвинених режимів синхронізації розширює можливості аналізу сигналів.

Осцилограф має 2 вимірювальні канали. Максимальна швидкість реєстрації становить до 110 000 осцилограм за секунду, а функція запису та відтворення дає змогу працювати з послідовністю до 200 000 кадрів. Це корисно під час пошуку нестабільних або рідкісних подій, які складно виявити під час звичайного спостереження сигналу в реальному часі.

Основні характеристики RIGOL DS4052

Смуга пропускання 500 МГц. Такий діапазон дозволяє досліджувати високочастотні сигнали та оцінювати їхню форму в межах робочих можливостей приладу. Для користувача це означає можливість працювати не лише з низькочастотними процесами, а й із сигналами, де важливі швидкі фронти, імпульсні переходи та високочастотні складові.

Частота дискретизації до 4 Гвиб/с. Висока частота оцифрування допомагає отримувати детальне цифрове представлення сигналу. Чим більше точок вимірювання припадає на досліджуваний фрагмент, тим зручніше аналізувати форму імпульсу, перехідні процеси та часові параметри сигналу.

Глибина пам’яті 140 млн точок. Великий обсяг пам’яті дає змогу зберігати довгі послідовності даних із високою деталізацією. Це особливо важливо, коли необхідно одночасно бачити тривалий часовий інтервал і мати можливість детально розглянути окрему ділянку записаного сигналу.

Два канали. RIGOL DS4052 дозволяє одночасно спостерігати два сигнали, порівнювати їхню форму, часові співвідношення та зміни. Такий формат зручний під час аналізу взаємопов’язаних сигналів і перевірки часових залежностей.

Швидке захоплення та пошук рідкісних подій

Однією з важливих характеристик DS4052 є максимальна швидкість реєстрації до 110 000 осцилограм за секунду. Висока швидкість оновлення підвищує ймовірність виявлення короткочасних подій, які можуть з’являтися нерегулярно та залишатися непомітними при повільнішому захопленні. Це може бути корисно під час аналізу імпульсних перешкод, нестабільних сигналів або інших процесів, що виникають лише час від часу.

Прилад підтримує запис і відтворення до 200 000 кадрів. Такий режим дає змогу не обмежуватися спостереженням поточного сигналу, а повертатися до раніше зареєстрованих фрагментів. Це спрощує послідовний аналіз подій і допомагає порівнювати поведінку сигналу в різні моменти часу.

Відображення форми сигналу підтримує до 256 градацій яскравості. Різна інтенсивність відображення допомагає візуально оцінювати частоту появи окремих елементів осцилограми та краще бачити відмінності між стабільними й рідкісними подіями.

Режими синхронізації

RIGOL DS4052 підтримує широкий набір режимів синхронізації, що дозволяє налаштувати запуск осцилографа відповідно до характеру досліджуваного сигналу. Передбачена синхронізація за фронтом, відеосигналом, швидкістю наростання, тривалістю імпульсу, короткочасною імпульсною перешкодою, збігом із заданим шаблоном, тривалістю події та послідовністю подій.

Окремо передбачені режими запуску за даними цифрових протоколів. Осцилограф підтримує роботу з I²C, RS232, SPI, USB, FlexRay та CAN. Це розширює можливості аналізу цифрових систем, оскільки користувач може прив’язувати захоплення осцилограми до конкретної події в послідовній шині, а не лише до зміни рівня аналогового сигналу.

Аналіз послідовних шин і декодування

DS4052 підтримує запуск за даними послідовної шини та декодування протоколів I²C, SPI, RS232, CAN та інших. Такий функціонал дозволяє одночасно оцінювати електричну форму сигналу й аналізувати передавання даних. Це зручно, коли потрібно зрозуміти, чи пов’язана проблема з формою сигналу, часовими параметрами або переданою інформацією.

Можливість синхронізації за подіями протоколу допомагає швидше перейти до потрібного фрагмента сигналу. Замість перегляду великого масиву осцилограм оператор може зосередитися на конкретній умові запуску та детально дослідити відповідний момент.

Автоматичні та курсорні вимірювання

Осцилограф має широкі можливості автоматичних вимірювань зі статистикою. Також доступні курсорні, автоматичні та статистичні вимірювання, а ще функція частотоміра. Це дозволяє не обмежуватися візуальною оцінкою осцилограми, а отримувати числові значення параметрів сигналу без додаткового ручного розрахунку.

Статистичний аналіз корисний тоді, коли потрібно спостерігати зміну параметра в часі та оцінювати стабільність процесу. Курсорні вимірювання, своєю чергою, дають змогу вручну вибрати потрібні точки на осцилограмі та визначити параметри конкретного фрагмента сигналу.

Кольоровий дисплей і відображення сигналу

RIGOL DS4052 оснащений кольоровим РК-дисплеєм із діагоналлю 23 см та роздільною здатністю 800 × 480 пікселів. Заявлена кількість кольорів — 160 000. Великий екран полегшує одночасне спостереження кількох елементів інтерфейсу, осцилограм і результатів вимірювань.

Поєднання кольорового дисплея та 256 градацій яскравості форми сигналу допомагає візуально розрізняти окремі ділянки осцилограми, оцінювати повторюваність подій і працювати з насиченим потоком даних без втрати наочності.

Інтерфейси підключення

Для підключення до зовнішнього обладнання та інтеграції у вимірювальне робоче місце RIGOL DS4052 оснащений інтерфейсами USB Device, USB Host, LAN, VGA та ізольованим виходом Pass/Fail. Мережевий інтерфейс LAN підтримує LXI Class C.

Наявність USB та LAN спрощує обмін даними й роботу осцилографа в складі вимірювальної системи. VGA дозволяє використовувати зовнішній екран, а вихід Pass/Fail застосовується для роботи з результатами перевірки за встановленими умовами.

Габарити та умови експлуатації

Габаритні розміри осцилографа становлять 440 × 218 × 130 мм, маса — 4,8 кг. Робочий температурний діапазон — від 0 до 50 °C. Ці параметри потрібно враховувати під час організації робочого місця та встановлення приладу у вимірювальному комплексі.

Для яких завдань підходить RIGOL DS4052

Модель розрахована на задачі, де необхідно одночасно контролювати форму сигналу, часові параметри та цифрові події. Два канали дають можливість порівнювати сигнали, а велика глибина пам’яті — зберігати детальні записи на значному часовому інтервалі. Висока швидкість реєстрації допомагає виявляти короткі та нерегулярні події, а розширені режими запуску спрощують пошук потрібного фрагмента.

Підтримка декодування послідовних шин розширює можливості аналізу цифрових пристроїв і систем обміну даними. Автоматичні та курсорні вимірювання зі статистикою допомагають отримувати числові результати, а інтерфейси USB, LAN і VGA полегшують інтеграцію приладу у вимірювальне робоче місце.

Ключові параметри

• модель: RIGOL DS4052;
• тип: цифровий осцилограф;
• кількість каналів: 2;
• смуга пропускання: 500 МГц;
• максимальна частота дискретизації в реальному часі: 4 Гвиб/с;
• глибина пам’яті: 140 млн точок;
• максимальна швидкість реєстрації: до 110 000 осцилограм/с;
• запис і відтворення: до 200 000 кадрів;
• градації яскравості форми сигналу: до 256;
• дисплей: кольоровий РК, діагональ 23 см;
• роздільна здатність дисплея: 800 × 480;
• кількість кольорів: 160 000;
• інтерфейси: USB Device, USB Host, LAN, VGA, Pass/Fail;
• підтримка LAN: LXI Class C;
• габарити: 440 × 218 × 130 мм;
• маса: 4,8 кг;
• робоча температура: 0…50 °C.

Купити цифровий осцилограф RIGOL DS4052 в Україні можна для вимірювальних завдань, де потрібен двоканальний прилад із смугою пропускання 500 МГц, великою пам’яттю та розвиненими можливостями аналізу сигналів. Під час вибору варто враховувати необхідну смугу пропускання, кількість каналів, вимоги до запису сигналу та підтримувані протоколи.
