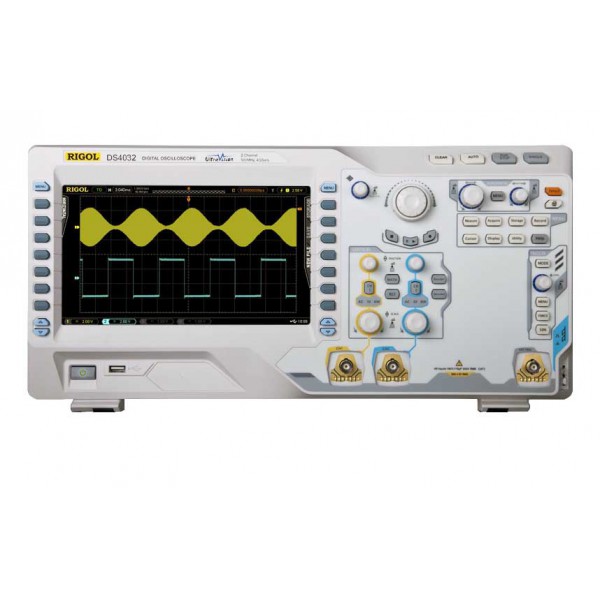

Цифровий осцилограф RIGOL DS4032 — 350 МГц, 2 канали, 4 ГВиб/с

RIGOL DS4032 — цифровий двоканальний осцилограф серії DS4000 з шириною смуги пропускання 350 МГц і максимальною частотою дискретизації в реальному часі до 4 ГВиб/с. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів, а поєднання високої швидкості захоплення, великої глибини пам’яті та розвинених режимів синхронізації дає змогу працювати як із повторюваними, так і з короткочасними подіями.

Осцилограф має 2 вимірювальні канали та підтримує швидкість реєстрації до 110 000 осцилограм за секунду. Для детального аналізу передбачено запис і відтворення до 200 000 кадрів, а глибина пам’яті становить 140 млн точок.

Основні характеристики RIGOL DS4032

Смуга пропускання 350 МГц дозволяє використовувати DS4032 для дослідження широкого спектра електронних сигналів. Максимальна частота дискретизації 4 ГВиб/с забезпечує детальне представлення сигналу в часі та допомагає розглядати швидкі фронти, імпульси й інші динамічні процеси. Два канали дозволяють одночасно контролювати та порівнювати два сигнали.

• смуга пропускання — 350 МГц;
• кількість каналів — 2;
• максимальна частота дискретизації в реальному часі — 4 ГВиб/с;
• максимальна швидкість реєстрації — до 110 000 осцилограм/с;
• глибина пам’яті — 140 млн точок;
• запис і відтворення — до 200 000 кадрів;
• градації яскравості під час відображення форми сигналу — до 256.

До 256 градацій яскравості допомагають візуально оцінювати частоту появи окремих ділянок осцилограми. У поєднанні зі швидкою реєстрацією це спрощує пошук нестабільних або рідкісних відхилень у сигналі.

Пам’ять і запис до 200 000 кадрів

Глибина пам’яті 140 млн точок дозволяє зберігати тривалі фрагменти сигналу з високою деталізацією. Це важливо, коли потрібно не лише побачити поточну форму сигналу, а й дослідити події, що відбувалися протягом певного проміжку часу.

Функція запису та відтворення до 200 000 кадрів дає можливість накопичувати послідовність осцилограм і повертатися до вже зафіксованих подій. Такий режим зручний для пошуку одиничних збоїв, імпульсних перешкод або змін, які виникають нерегулярно.

Розширені режими синхронізації

DS4032 підтримує широкий набір варіантів запуску та синхронізації. Користувач може налаштовувати захоплення сигналу за конкретною подією, що полегшує аналіз складних імпульсних процесів і цифрових послідовностей.

• синхронізація за фронтом;
• за відеосигналом;
• за швидкістю наростання;
• за тривалістю імпульсу;
• за короткочасною імпульсною перешкодою — glitch;
• за збігом із шаблоном;
• за тривалістю події;
• за послідовністю подій;
• за даними протоколів I²C, RS232, SPI, USB, FlexRay і CAN.

Розвинена система синхронізації дозволяє зосередитися на конкретній події в сигналі. Запуск за тривалістю імпульсу або glitch може бути корисним під час пошуку коротких імпульсних відхилень, а синхронізація за даними послідовної шини — під час аналізу цифрового обміну.

Робота з послідовними шинами

Осцилограф RIGOL DS4032 підтримує запуск за даними послідовної шини та декодування протоколів I²C, SPI, RS232, CAN та інших протоколів, зазначених у можливостях серії. Це дозволяє поєднати аналіз аналогової форми сигналу з дослідженням цифрового обміну та швидше знаходити зв’язок між електричними процесами і переданими даними.

Автоматичні та курсорні вимірювання

RIGOL DS4032 має широкі можливості автоматичних вимірювань зі статистикою. Також доступні курсорні вимірювання, автоматичні та статистичні вимірювання, а також частотомір. Це спрощує кількісну оцінку параметрів сигналу та зменшує потребу виконувати базові розрахунки вручну.

Курсорні вимірювання дають змогу вибирати потрібні точки на осцилограмі та оцінювати різницю між ними. Автоматичні функції допомагають швидко отримувати параметри сигналу, а статистика — спостерігати їх зміни в процесі аналізу.

Кольоровий дисплей 23 см

Для відображення осцилограм і параметрів використовується кольоровий РК-дисплей із діагоналлю 23 см. Роздільна здатність екрана становить 800 × 480 пікселів, кількість кольорів — 160 000. Великий екран дозволяє одночасно контролювати форму сигналу, налаштування каналів, параметри синхронізації та результати вимірювань.

Інтерфейси та підключення

Для обміну даними та інтеграції з іншими пристроями RIGOL DS4032 оснащений набором інтерфейсів. Передбачено USB Device, USB Host, LAN із підтримкою LXI Class C, VGA та ізольований вихід Pass/Fail.

• USB Device;
• USB Host;
• LAN із підтримкою LXI Class C;
• VGA;
• ізольований вихід Pass/Fail.

LAN та USB розширюють можливості підключення осцилографа до комп’ютерних і вимірювальних систем, VGA дозволяє виводити зображення на зовнішній екран, а Pass/Fail Output призначений для передачі результату перевірки.

Габарити та умови експлуатації

Габаритні розміри RIGOL DS4032 становлять 440 × 218 × 130 мм, маса — 4,8 кг. Робочий температурний діапазон — від 0 до 50 °C. Формат настільного осцилографа підходить для постійного використання на робочому місці в лабораторії, сервісній зоні, навчальній аудиторії або на виробничій ділянці.

• габаритні розміри — 440 × 218 × 130 мм;
• маса — 4,8 кг;
• робоча температура — 0…50 °C.

Для яких завдань підходить RIGOL DS4032

За сукупністю характеристик RIGOL DS4032 може використовуватися для розроблення, діагностики та налагодження електронних пристроїв, аналізу імпульсних і цифрових сигналів, перевірки електронних вузлів та дослідження послідовних інтерфейсів. Смуга 350 МГц, дискретизація до 4 ГВиб/с і велика пам’ять роблять модель доречною для завдань, де важливі висока часова деталізація та можливість зберегти значний обсяг даних.

Модель може бути корисною інженерам-електронникам, розробникам, сервісним спеціалістам, лабораторіям та навчальним закладам. Конкретну придатність приладу для певного завдання варто оцінювати за необхідною смугою пропускання, кількістю каналів, частотою дискретизації, типами синхронізації та потрібними інтерфейсами.

Серія осцилографів RIGOL DS4000

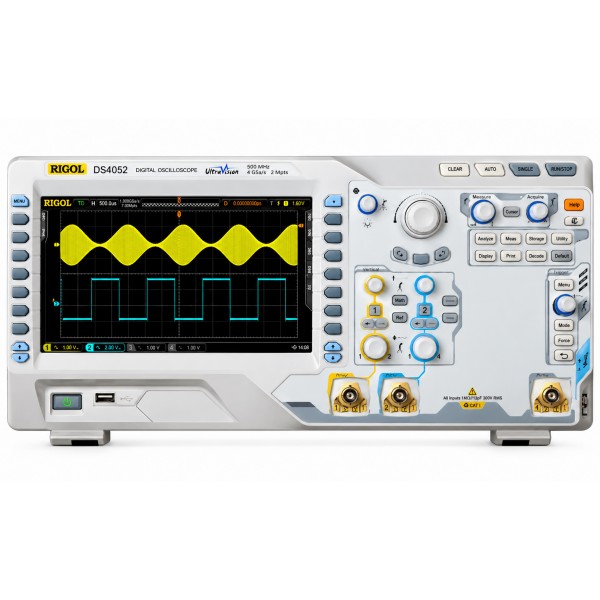

DS4032 належить до серії RIGOL DS4000. У вихідному описі також зазначені моделі DS4054, DS4052, DS4034, DS4024, DS4022, DS4014 і DS4012. Моделі серії відрізняються окремими технічними параметрами, тому під час вибору важливо орієнтуватися саме на характеристики конкретної модифікації.

Осцилограф RIGOL DS4032: основні переваги характеристик

RIGOL DS4032 поєднує смугу пропускання 350 МГц, два канали, дискретизацію до 4 ГВиб/с, швидкість захоплення до 110 000 осцилограм за секунду та глибину пам’яті 140 млн точок. Додаткові можливості — запис до 200 000 кадрів, 256 градацій яскравості, розвинені режими синхронізації, робота з послідовними шинами та інтерфейси USB, LAN, VGA і Pass/Fail.

Якщо потрібен цифровий осцилограф RIGOL із високою смугою пропускання, швидким захопленням сигналу та розширеними можливостями аналізу, DS4032 може бути функціональним рішенням для лабораторних і сервісних вимірювань. Перед замовленням доцільно звірити ключові параметри моделі з вимогами конкретного завдання.
