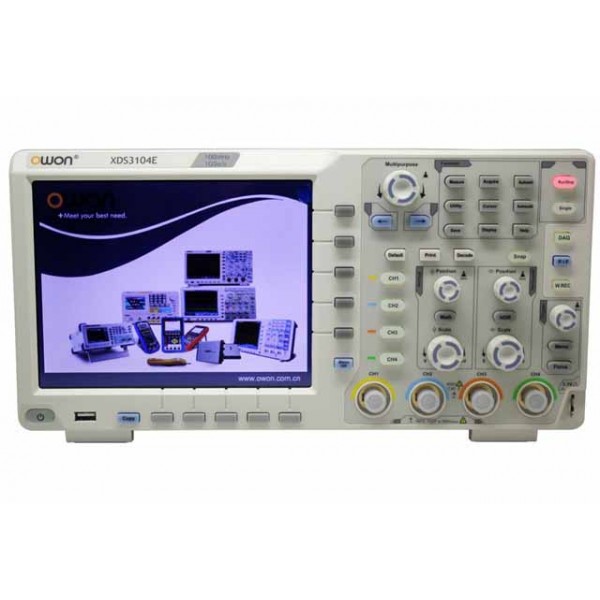

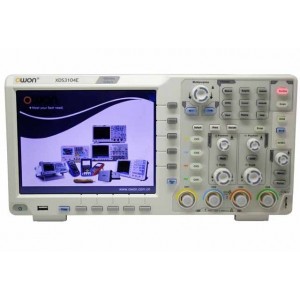

Цифровий осцилограф OWON XDS3104E — 4 канали, 100 МГц, 1 Гвиб/с

Цифровий осцилограф OWON XDS3104E — чотириканальний вимірювальний прилад для спостереження, аналізу та дослідження електричних сигналів. Модель має смугу пропускання до 100 МГц і максимальну частоту дискретизації 1 Гвиб/с, завдяки чому може використовуватися під час розробки, налагодження, ремонту та діагностики електронних пристроїв. Чотири незалежні аналогові канали дають змогу одночасно контролювати кілька сигналів і порівнювати їхні часові та амплітудні параметри.

OWON XDS3104E належить до серії цифрових осцилографів XDS і поєднує чотириканальну архітектуру, глибоку пам'ять, великий кольоровий дисплей та набір функцій для автоматичних вимірювань і математичної обробки сигналів. Прилад може бути корисним у сервісних центрах, ремонтних майстернях, лабораторіях, навчальних закладах, на виробництві, а також під час розробки та тестування електронних схем.

Чотири вимірювальні канали

Однією з основних особливостей осцилографа OWON XDS3104E є наявність чотирьох аналогових каналів. Це особливо важливо під час роботи зі схемами, у яких необхідно одночасно спостерігати декілька взаємопов'язаних сигналів. Користувач може контролювати сигнали в різних точках пристрою, порівнювати їх між собою, аналізувати затримки та оцінювати взаємодію окремих вузлів електронної системи.

Чотириканальна конфігурація зручна під час дослідження цифрових і аналогових схем, імпульсних пристроїв, систем керування, блоків живлення та іншої електроніки. Замість послідовного перемикання одного або двох входів можна одночасно вивести на екран до чотирьох осцилограм, що спрощує пошук несправностей і дає наочніше уявлення про роботу досліджуваного пристрою.

Смуга пропускання 100 МГц

Аналогова смуга пропускання OWON XDS3104E становить 100 МГц. Такий діапазон дозволяє працювати з широким спектром сигналів, що зустрічаються під час ремонту та розробки сучасної електроніки. Осцилограф підходить для дослідження імпульсних і періодичних сигналів, перевірки електронних вузлів, аналізу генераторів, джерел живлення, цифрових пристроїв та іншого обладнання, якщо параметри сигналу перебувають у межах можливостей приладу.

Смуга пропускання до 100 МГц доступна для кожного вимірювального каналу. У поєднанні з чотирма каналами це робить XDS3104E практичним варіантом для задач, де важливо одночасно спостерігати декілька високочастотних або швидкозмінних процесів.

Частота дискретизації до 1 Гвиб/с

Максимальна частота дискретизації осцилографа становить 1 Гвиб/с. Висока швидкість оцифрування необхідна для детального відображення форми сигналу та реєстрації швидких змін напруги. Чим більше вимірювальних точок отримує осцилограф за одиницю часу, тим точніше може бути відтворена форма досліджуваного сигналу в межах технічних характеристик приладу.

OWON XDS3104E використовує 8-бітний АЦП. Така вертикальна роздільна здатність є типовою для цифрових осцилографів цього класу та забезпечує оцифрування вхідного сигналу для його подальшого відображення, вимірювання та математичної обробки.

Глибина пам'яті до 40 Мточок

Важливою характеристикою XDS3104E є довжина запису до 40 Мточок. Великий обсяг пам'яті дозволяє записувати триваліші фрагменти сигналу зі збереженням значної кількості вибірок. Це корисно, коли потрібно дослідити не лише окремий короткий імпульс, а й поведінку сигналу протягом певного проміжку часу.

Глибока пам'ять особливо корисна під час аналізу складних послідовностей, пошуку нерегулярних подій або детального перегляду вже записаної осцилограми. Користувач може досліджувати окремі ділянки отриманого запису та аналізувати особливості сигналу без необхідності постійно повторювати вимірювання.

8-дюймовий кольоровий дисплей

Для відображення сигналів та вимірювальної інформації осцилограф оснащений 8-дюймовим кольоровим LCD-дисплеєм з роздільною здатністю 800 × 600 пікселів. Велика площа екрана особливо корисна для чотириканальної моделі, оскільки на дисплеї одночасно можуть відображатися декілька осцилограм, параметри вимірювань, шкали та службова інформація.

Кольорове відображення допомагає візуально розрізняти сигнали різних каналів. Це спрощує порівняння осцилограм та робить роботу з чотирма входами зручнішою, особливо під час тривалого налаштування або діагностики складного електронного обладнання.

Налаштування вертикальної та горизонтальної шкали

Вертикальна чутливість осцилографа знаходиться в діапазоні від 1 мВ/поділку до 10 В/поділку на вході. Це дозволяє налаштувати масштаб відображення відповідно до амплітуди досліджуваного сигналу. Для входів підтримуються режими зв'язку DC, AC та GND, що дає можливість вибрати потрібний варіант залежно від задачі вимірювання.

Горизонтальна розгортка дозволяє масштабувати сигнал у часі та детально розглядати як швидкі перехідні процеси, так і повільні зміни. Для моделі XDS3104E виробником заявлений діапазон горизонтальної шкали від 2 нс/поділку до 1000 с/поділку з послідовністю кроків 1-2-5.

Різні режими запуску

Система синхронізації допомагає стабілізувати осцилограму та виділяти потрібні події в досліджуваному сигналі. Для серії передбачені різні типи запуску, зокрема за фронтом, відеосигналом, шириною імпульсу, нахилом, логічними умовами та іншими параметрами. Підтримуються режими запуску Auto, Normal та Single.

Однократний режим може бути корисним під час пошуку одиничних або рідкісних подій, тоді як автоматичний і нормальний режими зручні для постійного спостереження за періодичними сигналами. Наявність різних способів синхронізації розширює можливості осцилографа під час діагностики електронних схем.

Математична обробка сигналів

OWON XDS3104E підтримує математичну обробку вимірюваних сигналів. Серед доступних операцій для серії заявлені додавання, віднімання, множення, ділення, FFT, інтегрування, диференціювання та інші функції. Це дозволяє отримувати додаткову інформацію без перенесення кожного вимірювання до окремого програмного забезпечення.

Функція FFT використовується для представлення сигналу в частотній області та може допомагати під час оцінювання спектральних складових. Математичні операції між каналами корисні, коли потрібно порівняти два сигнали або отримати результат їхньої математичної взаємодії.

Інтерфейси для підключення зовнішніх пристроїв

Осцилограф має інтерфейси, що дозволяють використовувати його не лише як автономний настільний прилад, а й у складі комп'ютеризованого вимірювального комплексу. Для серії передбачені USB Host, USB Device і LAN. Підтримка SCPI дає можливість інтегрувати прилад у системи дистанційного керування та автоматизованих вимірювань.

У стандартному комплекті, зазначеному на сторінці товару, передбачений USB-кабель для зв'язку з комп'ютером. Це дозволяє підключати осцилограф до ПК для роботи з відповідним програмним забезпеченням. Також для серії виробником заявлена підтримка LabVIEW.

Декодування цифрових шин

Для XDS3104E можуть бути доступні додаткові функції роботи з цифровими інтерфейсами. На сторінці товару серед можливих опцій зазначені I2C, SPI, RS-232 та CAN. Такі можливості можуть бути корисними під час розробки й ремонту електроніки з послідовними цифровими інтерфейсами, оскільки дозволяють досліджувати не лише електричну форму сигналу, а й роботу відповідної шини.

Важливо: функції декодування та інші додаткові модулі слід відрізняти від базових характеристик приладу. Наявність конкретної опції необхідно враховувати відповідно до вибраної конфігурації XDS3104E.

Додаткові опції OWON XDS3104E

Конструкція серії передбачає можливість розширення функціональності. Для XDS3104E на сторінці товару вказані такі можливі опції: сенсорний екран, AV/VGA, Wi-Fi, цифровий мультиметр DMM, CAN, функції I2C, SPI та RS-232, генератор сигналів 25 МГц і вбудована батарея.

Для генератора зазначені варіанти на один або два канали. Виробник також вказує можливість встановлення модуля генератора довільної форми сигналу для XDS3104E. Таким чином, залежно від конфігурації осцилограф може бути доповнений функціями, потрібними для конкретних вимірювальних завдань.

Опціональна батарея може бути корисною у випадках, коли необхідно використовувати прилад без постійного підключення до електромережі. Водночас батарея не зазначена як стандартна складова базового комплекту, тому її наявність потрібно розглядати саме як додаткову опцію.

Вбудований частотомір

Для серії XDS виробником заявлена функція частотоміра. Вона доповнює стандартні можливості осцилографічного аналізу та дозволяє отримувати значення частоти досліджуваного сигналу без використання окремого приладу в тих випадках, коли можливостей вбудованого вимірювання достатньо для поставленої задачі.

Для яких задач підходить XDS3104E

Чотириканальний цифровий осцилограф OWON XDS3104E орієнтований на широкий спектр лабораторних, сервісних, виробничих і навчальних вимірювань. Його можна використовувати під час налагодження електронних плат, перевірки сигналів у різних точках схеми, аналізу імпульсних процесів, пошуку несправностей та контролю роботи електронних вузлів.

Чотири канали особливо корисні під час дослідження багатосигнальних систем. Наприклад, користувач може одночасно контролювати вхідний і вихідний сигнали вузла та ще два сигнали керування або синхронізації. Такий підхід допомагає швидше визначити взаємозв'язок між процесами в електронній схемі.

Модель також може використовуватися в навчальних лабораторіях для демонстрації форми електричних сигналів, часових залежностей та принципів роботи електронних схем. Великий кольоровий екран полегшує одночасне спостереження за декількома каналами, а цифрові функції дають можливість виконувати автоматизовані вимірювання та додатковий аналіз отриманих даних.

Основні характеристики OWON XDS3104E

• Тип: цифровий осцилограф;
• Модель: OWON XDS3104E;
• Кількість аналогових каналів: 4;
• Смуга пропускання: до 100 МГц;
• Максимальна частота дискретизації: 1 Гвиб/с;
• Вертикальна роздільна здатність АЦП: 8 біт;
• Максимальна довжина запису: 40 Мточок;
• Дисплей: кольоровий LCD, 8 дюймів;
• Роздільна здатність дисплея: 800 × 600 пікселів;
• Вертикальна чутливість: 1 мВ/поділку – 10 В/поділку;
• Вхідний зв'язок: DC, AC, GND;
• Режими запуску: Auto, Normal, Single;
• Математичні функції: +, −, ×, ÷, FFT, інтегрування, диференціювання та інші;
• Інтерфейси серії: USB Host, USB Device, LAN;
• Частотомір: передбачений;
• Живлення: 100–240 В AC, 50/60 Гц;
• Габарити: 340 × 177 × 90 мм.

Комплект постачання

Відповідно до комплектації, зазначеної для товару, разом з осцилографом постачаються необхідні аксесуари для початку роботи та підключення приладу:

• цифровий осцилограф OWON XDS3104E — 1 шт.;
• осцилографічний пробник — 4 шт.;
• USB-кабель для зв'язку з ПК — 1 шт.;
• кабель живлення — 1 шт.;
• диск із програмним забезпеченням — 1 шт.;
• інструкція з експлуатації — 1 шт.

Чому варто звернути увагу на OWON XDS3104E

OWON XDS3104E поєднує характеристики, які важливі для повноцінного чотириканального аналізу сигналів: смугу пропускання 100 МГц, частоту дискретизації до 1 Гвиб/с, чотири аналогові входи та глибину пам'яті до 40 Мточок. Великий 8-дюймовий екран дає змогу зручно працювати одразу з кількома осцилограмами, а математичні функції та різні режими запуску розширюють можливості аналізу.

Можливість підключення до комп'ютера та мережі, підтримка SCPI, а також доступні додаткові модулі роблять модель придатною не тільки для традиційних ручних вимірювань, а й для використання у складніших лабораторних та автоматизованих вимірювальних системах.

Якщо необхідний чотириканальний осцилограф 100 МГц для ремонту, розробки, діагностики або лабораторних робіт, OWON XDS3104E дозволяє одночасно аналізувати до чотирьох сигналів і використовувати набір цифрових функцій для їхнього детального дослідження.
