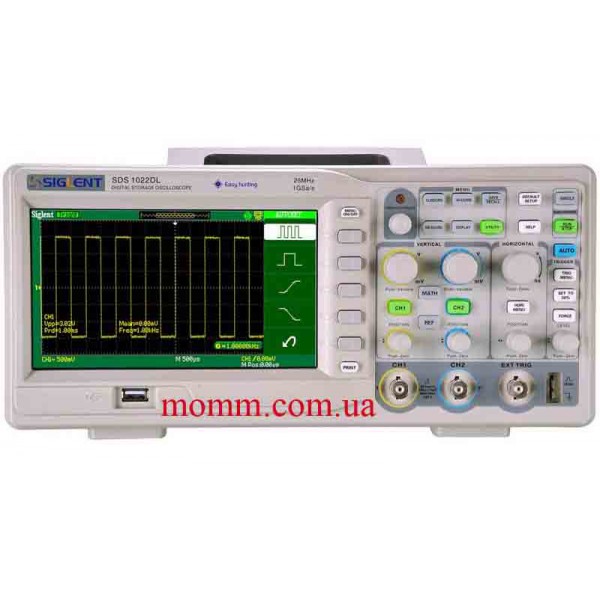

Цифровий осцилограф Siglent SDS1022DL 25 МГц

Siglent SDS1022DL — цифровий двоканальний осцилограф зі смугою пропускання 25 МГц, частотою дискретизації 500 МГц та глибиною пам’яті 32 000 точок. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів під час ремонту, налагодження, розроблення й перевірки електронного обладнання. Модель також може зустрічатися під позначенням CDC1022DL.

Осцилограф оснащений двома вимірювальними каналами та окремим входом синхронізації. Для відображення сигналів використовується великий кольоровий TFT-дисплей діагоналлю 7 дюймів, або 17,7 см, із роздільною здатністю 480 × 234 пікселі. Просте меню та автоматичні режими роботи полегшують налаштування приладу як під час повсякденних вимірювань, так і при роботі з різними типами електронних схем.

Важливо: модель SDS1022DL знята з виробництва. На сторінці товару як заміну вказано осцилограф SDS1022. Якщо потрібен саме SDS1022DL, перед замовленням варто уточнити його фактичну наявність.

Призначення осцилографа SDS1022DL

SDS1022DL призначений для дослідження форми електричних сигналів і вимірювання їхніх основних параметрів. Осцилограф може використовуватися під час діагностики аналогових і цифрових схем, ремонту електронної апаратури, контролю генераторів, джерел живлення, підсилювачів та інших електронних пристроїв у межах заявленої смуги пропускання.

Наявність двох каналів дозволяє одночасно спостерігати два сигнали. Це зручно, наприклад, коли потрібно порівняти сигнал на вході та виході електронного вузла або контролювати процеси у двох різних точках схеми. Окремий вхід синхронізації розширює можливості стабільного відображення осцилограм.

SDS1022DL орієнтований як на радіоаматорські, так і на виробничі та сервісні задачі. Перед використанням необхідно переконатися, що частота, амплітуда та інші параметри досліджуваного сигналу відповідають можливостям осцилографа і підключених до нього пробників.

Смуга пропускання 25 МГц

Смуга пропускання Siglent SDS1022DL становить 25 МГц. Це один із головних параметрів цифрового осцилографа, який визначає частотний діапазон сигналів, для дослідження яких розрахований прилад.

При виборі осцилографа потрібно співвідносити його смугу пропускання з частотами, що зустрічаються у конкретному обладнанні. SDS1022DL доцільно використовувати для задач, де необхідний частотний діапазон знаходиться в межах можливостей моделі.

Варто також враховувати характеристики осцилографічних пробників. Загальні можливості вимірювального тракту залежать не тільки від самого SDS1022DL, а й від смуги, коефіцієнта ослаблення та інших параметрів установленого пробника.

Два вимірювальні канали

Осцилограф має два основні канали. Така конфігурація дозволяє відображати на екрані два сигнали та порівнювати їх у часі. Для більшості стандартних ремонтних, лабораторних і навчальних задач двоканальна схема є практичним рішенням.

Наприклад, один канал можна використовувати для контролю вхідного сигналу досліджуваного пристрою, а другий — для вихідного. Це дозволяє безпосередньо спостерігати зміни форми, рівня або часових параметрів сигналу після проходження через електронний вузол.

Крім двох каналів, передбачений окремий вхід синхронізації. Він може бути корисним у випадках, коли для стабільного запуску та відображення осцилограми необхідно використовувати зовнішній сигнал.

Частота дискретизації 500 МГц

Для SDS1022DL вказана частота дискретизації 500 МГц. Параметр характеризує кількість вибірок, які цифровий осцилограф використовує для формування представлення досліджуваного сигналу.

Під час цифрового осцилографічного вимірювання вхідний аналоговий сигнал перетворюється на послідовність дискретних значень. Чим більша кількість вибірок припадає на досліджувану ділянку сигналу, тим детальніше він може бути представлений у цифровій формі в межах інших характеристик приладу.

Частоту дискретизації потрібно оцінювати разом зі смугою пропускання, глибиною пам’яті та встановленою часовою розгорткою. Ці параметри спільно визначають можливості SDS1022DL при дослідженні сигналів різної тривалості та частоти.

Глибина пам’яті 32 000 точок

Глибина пам’яті осцилографа становить 32 000 точок. Пам’ять використовується для збереження цифрових відліків сигналу під час захоплення осцилограми. Її обсяг впливає на кількість даних, які прилад може записати в межах одного захоплення.

Параметр 32 000 точок потрібно враховувати разом із частотою дискретизації та часовою базою. При виборі осцилографа для аналізу тривалих або складних сигналів саме співвідношення цих характеристик має практичне значення.

Час наростання менше 14 нс

Для SDS1022DL заявлений час наростання менше 14 нс. Ця характеристика пов’язана зі здатністю осцилографа відображати швидкі зміни досліджуваного сигналу та особливо важлива під час роботи з імпульсами.

Час наростання потрібно оцінювати у поєднанні зі смугою пропускання 25 МГц. При роботі з короткими імпульсами або швидкими фронтами також необхідно використовувати пробник із відповідними частотними характеристиками.

Вертикальний масштаб від 2 мВ до 10 В/поділ

Діапазон вертикального відхилення SDS1022DL становить від 2 мВ до 10 В на поділ. Він дозволяє змінювати масштаб осцилограми по вертикалі залежно від амплітуди досліджуваного сигналу.

Для сигналів невеликої амплітуди можна використовувати більш чутливі діапазони, а для сигналів із вищим рівнем — збільшувати значення вольт на поділ. Правильно підібраний вертикальний масштаб допомагає використати площу екрана та детальніше спостерігати форму сигналу.

Під час підключення сигналів підвищеної напруги необхідно враховувати не лише налаштування вертикальної чутливості, а й допустимі параметри входу осцилографа та характеристики використовуваного пробника.

Вхідний імпеданс 1 МОм / 17 пФ

Вхідний імпеданс SDS1022DL становить 1 МОм / 17 пФ. Цей параметр потрібно враховувати при підключенні осцилографічних пробників і при оцінюванні впливу вимірювального тракту на досліджувану електронну схему.

Особливо важливо враховувати вхідну ємність під час роботи з високочастотними або високоомними колами. Разом із характеристиками підключеного щупа вона впливає на загальне навантаження досліджуваної точки.

Кольоровий TFT-дисплей 7 дюймів

SDS1022DL оснащений кольоровим TFT-екраном діагоналлю 7 дюймів, або 17,7 см. Роздільна здатність дисплея становить 480 × 234 пікселі, а робоче поле має 18 × 8 клітинок.

Великий для настільного осцилографа екран спрощує одночасне спостереження сигналів двох каналів та роботу з меню. Кольорове відображення допомагає візуально розділяти канали та елементи інтерфейсу.

На сторінці товару також зазначено російськомовне меню. Це може бути корисним користувачам, яким важливо працювати з інтерфейсом приладу російською мовою.

USB, RS-232 та Pass/Fail

Для підключення до зовнішнього обладнання SDS1022DL оснащений інтерфейсами USB і RS-232. Вони розширюють можливості використання осцилографа разом із комп’ютером та іншими сумісними пристроями.

Також заявлена функція Pass/Fail. Вона призначена для перевірки відповідності сигналу встановленим критеріям і може бути корисною при багаторазовому контролі однотипних сигналів або електронних виробів.

Для виробничих і сервісних задач автоматизована оцінка за принципом Pass/Fail може спрощувати повторювані перевірки, коли потрібно швидко визначити, чи відповідає сигнал заданим вимогам.

Основні характеристики SDS1022DL

Живлення та конструкція

SDS1022DL живиться від мережі 220 В, 50 Гц. Це настільний осцилограф, розрахований на використання в лабораторії, сервісному центрі, ремонтній майстерні або на виробничому робочому місці.

Габаритні розміри становлять 305 × 154 × 133 мм, а маса — 2,3 кг. Таке виконання дозволяє розмістити осцилограф на стандартному робочому столі разом із генератором сигналів, джерелом живлення, мультиметром та іншим лабораторним обладнанням.

Комплектація SDS1022DL

• цифровий осцилограф SDS1022DL — 1 шт.;
• осцилографічні пробники — 2 шт.;
• кабель живлення — 1 шт.;
• керівництво користувача російською мовою — 1 шт.;
• диск із програмним забезпеченням — 1 шт.

Наявність двох осцилографічних пробників у комплекті дозволяє використовувати обидва вимірювальні канали без необхідності окремо купувати базовий комплект щупів. Перед початком роботи потрібно перевірити коефіцієнт пробника та відповідно налаштувати канали осцилографа.

SDS1022DL для ремонту та лабораторних робіт

Осцилограф може використовуватися радіоаматорами, майстрами з ремонту електроніки, інженерами та технічними спеціалістами. Два канали зручні для порівняння сигналів, а смуга 25 МГц охоплює широкий спектр низькочастотних та середньочастотних задач у межах характеристик моделі.

SDS1022DL можна застосовувати при ремонті блоків живлення, підсилювачів, генераторів, керувальних плат та іншого електронного обладнання. За допомогою осцилографа можна спостерігати форму сигналу, контролювати часові зміни й порівнювати сигнали в різних точках схеми.

Що врахувати при виборі SDS1022DL

Основними характеристиками, які потрібно оцінити перед вибором цієї моделі, є смуга пропускання 25 МГц, два канали, частота дискретизації 500 МГц і пам’ять 32 000 точок. Якщо необхідно працювати із сигналами, для яких потрібна значно ширша смуга, варто розглядати осцилограф іншого класу.

Також слід врахувати, що SDS1022DL уже знятий з виробництва. На сторінці вказана модель SDS1022 як заміна. Тому при виборі обладнання для нового робочого місця доцільно порівняти SDS1022DL із актуальною моделлю за смугою, дискретизацією, пам’яттю, дисплеєм та інтерфейсами.

Цифровий осцилограф SDS1022DL — головне

Siglent SDS1022DL — двоканальний цифровий осцилограф зі смугою пропускання 25 МГц, частотою дискретизації 500 МГц, пам’яттю 32 000 точок і часом наростання менше 14 нс. Вертикальний масштаб регулюється від 2 мВ до 10 В/поділ, вхідний імпеданс становить 1 МОм / 17 пФ.

Модель оснащена кольоровим TFT-дисплеєм 7 дюймів із роздільною здатністю 480 × 234 пікселі, двома каналами та входом синхронізації. Для підключення передбачені USB і RS-232, також є функція Pass/Fail. Живлення — 220 В, 50 Гц, габарити — 305 × 154 × 133 мм, маса — 2,3 кг. SDS1022DL знятий з виробництва, тому перед замовленням потрібно уточнити фактичну наявність моделі.
